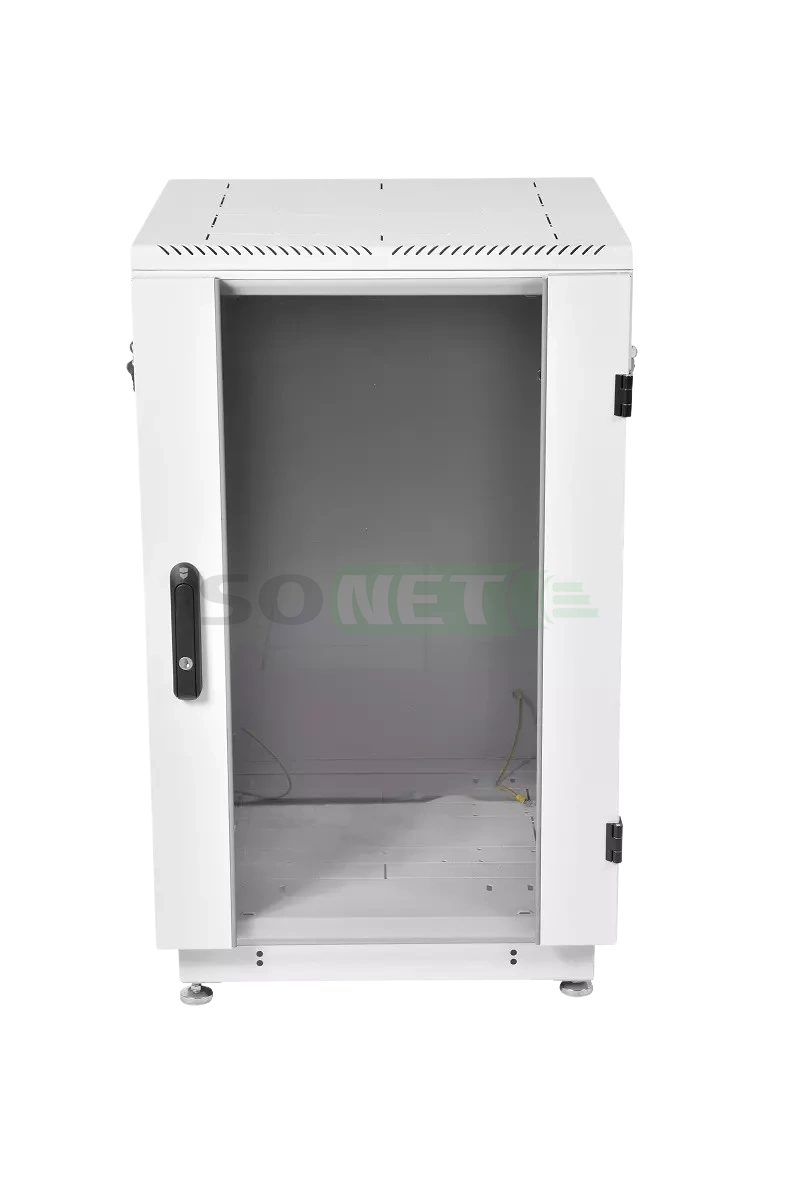

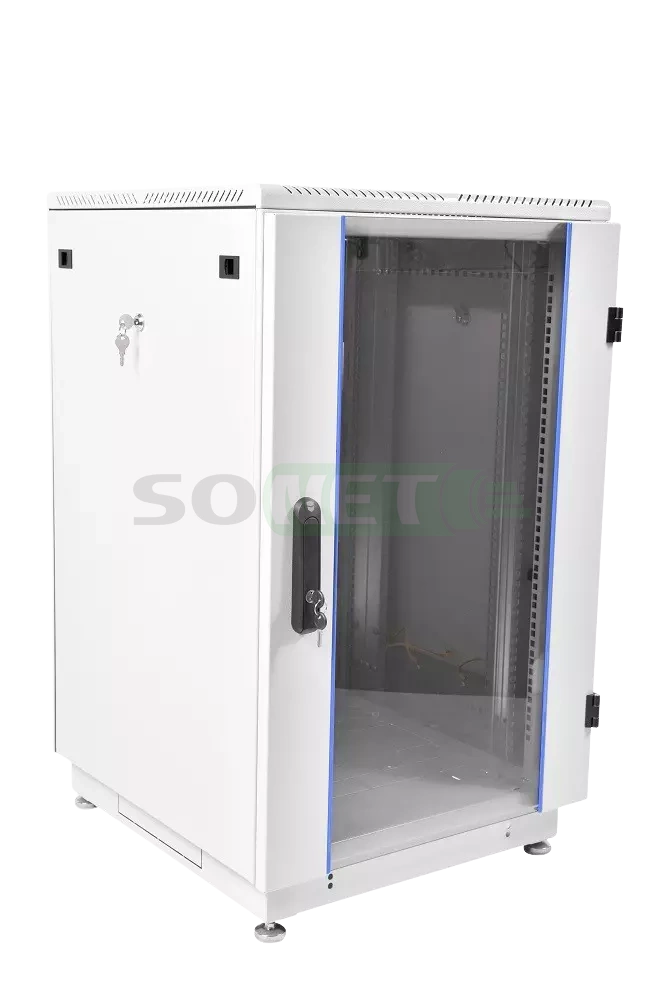

Шкаф телекоммуникационный 19" напольный 18U (600х600) дверь стекло
Цена с НДС (указана за шт)
розничная
40 689.44 ₽
мелкооптовая
39 355.36 ₽
оптовая
38 354.80 ₽
Заказать
Информация
Код Сонет
2112
Артикул
ШТК-М-18.6.6-1ААА
Серия
ШТК-М
Бренд
ЦМО
Срок поставки
2 рабочих дня
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары
Шкаф телекоммуникационный 19" напольный 18U (600x600) дверь стекло
Представленные Белорусским производителем с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного оборудования в офисных и промышленных помещениях. Серия шкафов ШТК-М, имеющая класс защиты IP20, отличается разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам. Легкий монтаж обеспечивается комплектом швеллеров (толщина стали 2 мм). Шкафы обладают повышенной жесткостью за счет элементов крепления каркаса и могут выдерживать распределенную нагрузку кг в зависимости от модели.
|
Распределительная нагрузка на шкаф |
||||||
|
Высота U |
18 | 24 | 30 | 36 |
42 |
48 |
|
Нагрузка, кг |
700 | 700 | 900 | 900 |
1200 |
1200 |

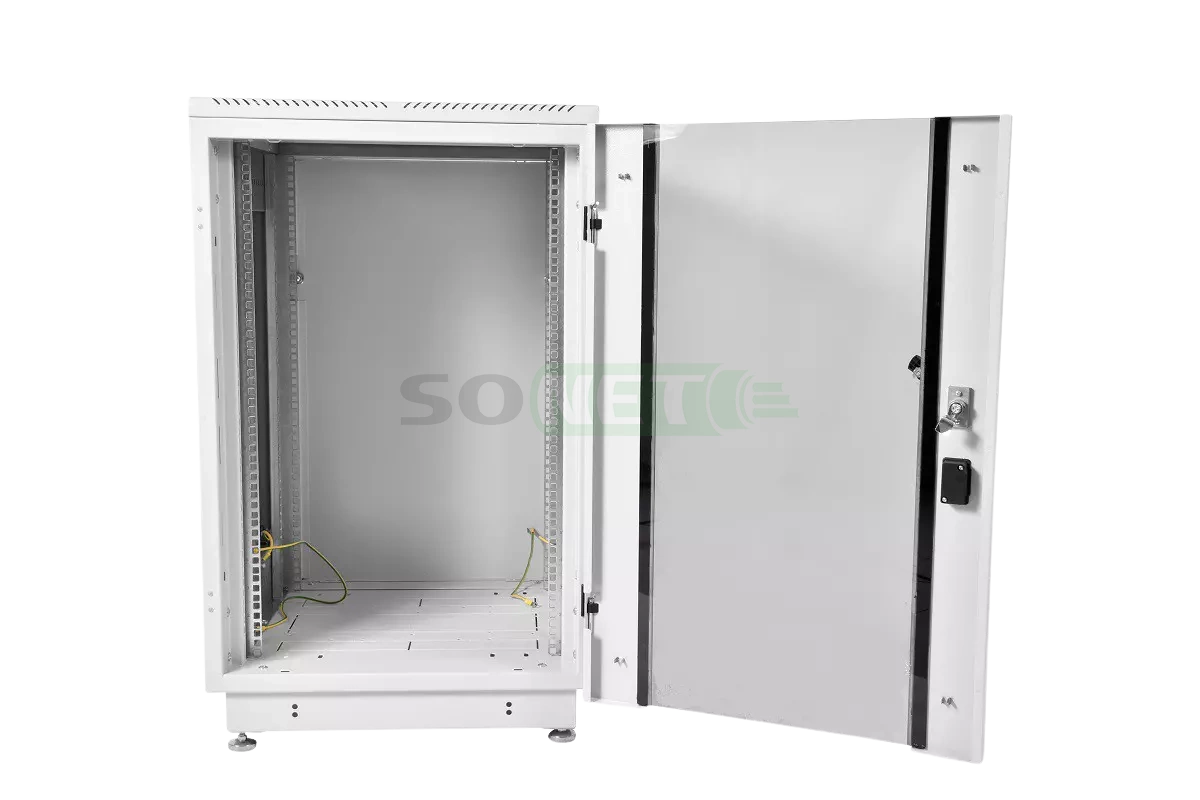

Оснащенные усиленными боковыми стенками, шкафы ШТК-М комплектуются задней металлической стенкой и могут иметь три варианта дверей: цельнометаллическую, с тонированным ударопрочным стеклом и перфорированную дверь. Возможна комплектация двумя дверьми. Двери снабжены усиленными точечными или ригельными замками и могут быть установлены как справа, так и слева.
Шкафы серии ШТК-М предусматривают места для установки вентиляторных модулей серии R-FAN и обеспечивают удобный доступ для монтажа, коммутации и обслуживания с четырех сторон через легкосъемные боковые стенки, переднюю и заднюю двери. В комплектацию входит система заземления. ШТК-М шириной 800 мм предоставляет дополнительное пространство для организации коммутационного кабеля.
Шкафы поставляются разобранными в компактной упаковке. Упаковка шкафов высотой 18U осуществляется в два транспортных места, а шкафов высотой 33-48U - в три места.
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Все шкафы выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)". Обращайтесь к нам для получения надежных и современных решений для вашей инфраструктуры связи."
Гарантийный срок эксплуатации шкафов составляет 12 месяцев, а хранения - не более 6 месяцев.
Характеристики
Технические Характеристики и Безопасность |
|

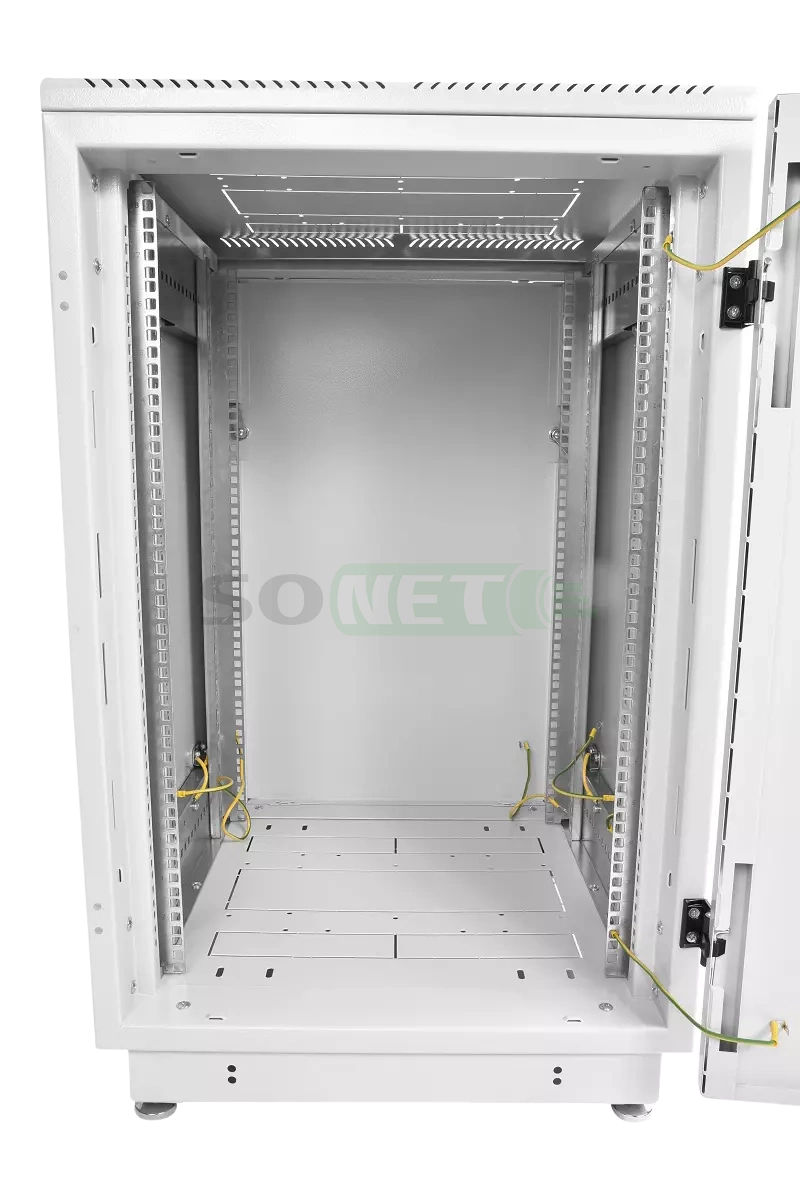

| Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
|
|
Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки: |
|
|
Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
|
|
Перфорация в крыше, для пассивного отвода тепла. |
.webp)
|
|

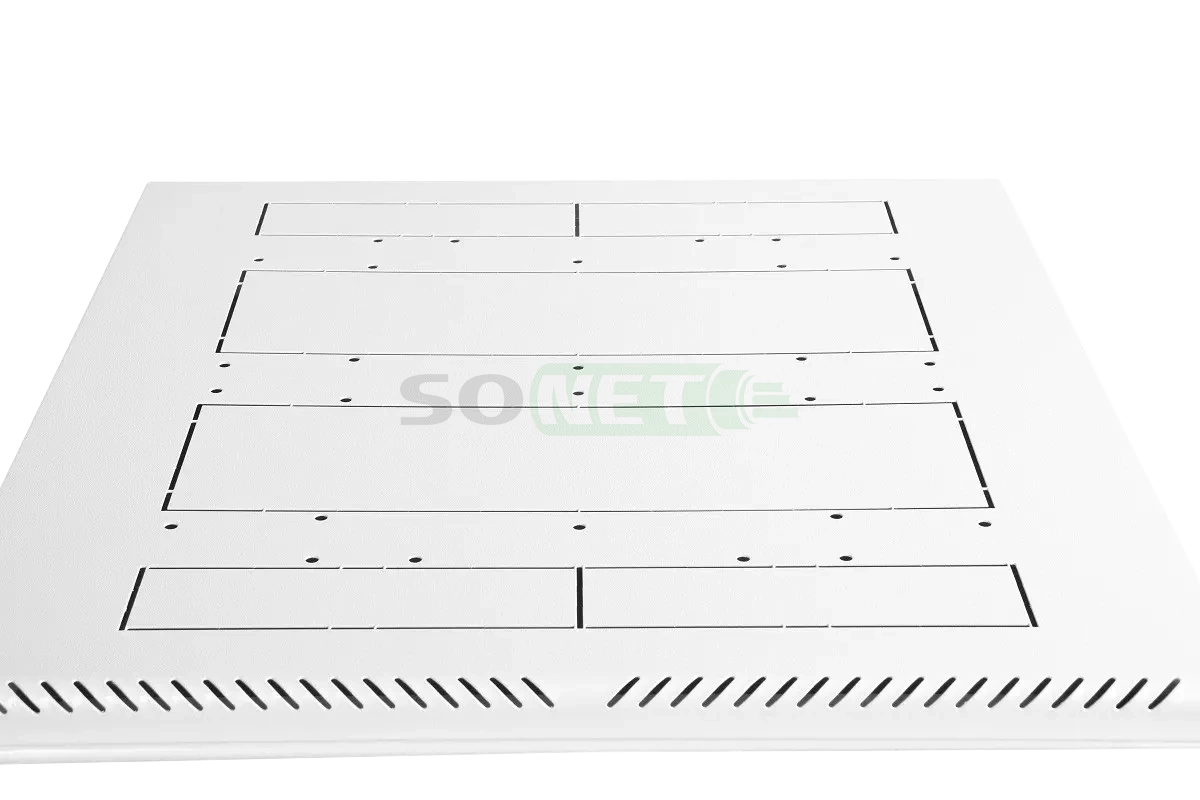

Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
.webp)
|
|
Отверстия в нижней части основания шкафа. |
.webp)
|
| Предусмотрены резьбовые отверстия для установки винтовых опор. |
|
|
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплетк не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: ШТК-М-40 ШТК-М-150 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
|
Комплектация
Для сборки шкафов серии ШТК-М-18.6.6-1ААА, вам потребуется приобрести отдельно, это в комплект не входит:
-
Крестовая отвертка
-
Плоскогубцы с удлиненными губками
- Гаечный ключ 10мм (М6)
-
Ключ-шестигранник для внутреннего шестигранника 3 мм
-
Линейка с функцией измерения уровня
|

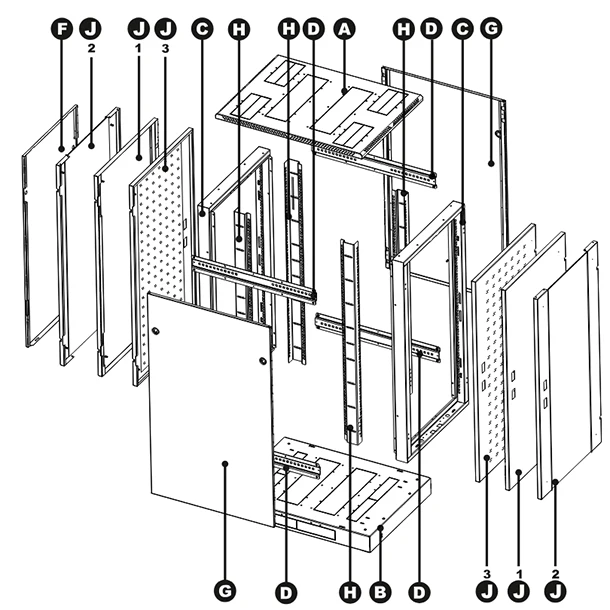

Наименование, количество |
Изображение | ||
|
A - Крыша - 1 штука |
.webp) |
||
| B - Основание - 1 штука | |||
| C - Рама - 2 штуки | |||
| D - Швеллер горизонтальный- 2 штуки | |||
| F - Задняя стенка - 1 штука | |||
| G - Боковые стенки - 2 штуки* | |||
| H - Вертикальные направляющие - 4 штуки | |||
| J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* | |||
|
*Зависит от комплектации |
Внимание! Полное затягивание винтовых соединений производиться только после полной сборки шкафа!
|
Перечень крепежа, входящий в комплект сборки шкафа, физически находиться в упаковке под номером 1. |
||||||
| Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
.png){kind=small}
|
Винт потай М6х12 |
4 |
.png){kind=small}
|
Винт М6х10 | 32 | |
(1).png){kind=small}
|
Гайка М6 |
4 |
.png){kind=small}
|
Шайба зубчатая | 32 | |
.png){kind=small}
|
Заглушка | 24 |
.png){kind=small}
|
Гайка с фиксатором | 16 | |
|
Усиленный точечный замок | 1 |
|
Болт М6х12 |
16 | |
.png){kind=small}
|
Петля дверная | 2 |
.png){kind=small} |
Комплект заземления | 1 | |
.png){kind=small}
|
Точечный замок | 6 |
.png){kind=small} |
Ножки |
4 | |
(1).png){kind=small}
|
Демпфер | 14 | ||||
Внимание: Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
Габариты и вес
|
Габаритные размеры и свойства шкафа: ШТК-М-18.6.6-1ААА |
|||||
|
Габариты изделия в сборе, (ВхШхГ) мм |
Монтажная глубина минимальная, мм |
Монтажная глубина максимальная, мм |
Вес шкафа, нетто, кг |
Изображение | |
| 980х600х625 | 390 | 455 | 51 |
|
|
|
Габаритные размеры и состав упаковки |
|||||
|
Размер упаковки, часть 1: -(ВхШхГ) мм -Вес, кг -Объём м³ |
Размер упаковки, часть 2: -(ВхШхГ) мм -Вес, кг -Объём м³ |
Общий объем упаковки: 1) м³ 2) кг |
|||
|
905х710х280 40 0.179 |
615х720х155 17 0.068 |
0.247 57 |
|||
Схема сборки

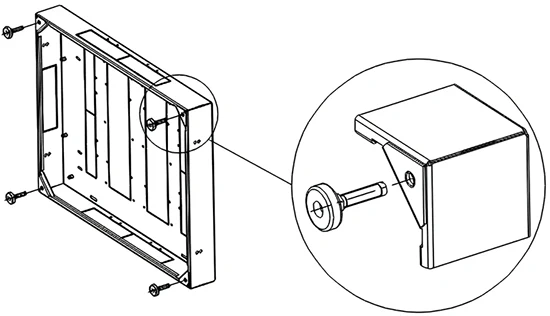

Шаг 1
Подготовьте основание В к сборке шкафа. Установите винтовые опоры (ножки). %20CMO.webp)
Шаг 2

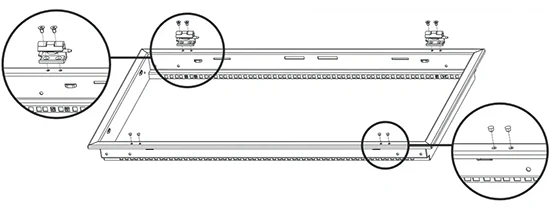

Подготовьте рамы C к сборке шкафа. Определите сторону открывания двери и установите петли, используйте винты потай M6x12 и гайки M6. Установите в неиспользуемые отверстия заглушки.
%20CMO.webp)
Шаг 3
Внимание! Учитывайте сторону открывания двери при сборке шкафа. Соедините крышу А шкафа, основание В и рамы С используйте болты М6х12 и зубчатые шайбы. Для сборки расположите рамы горизонтально.
%20CMO.webp)

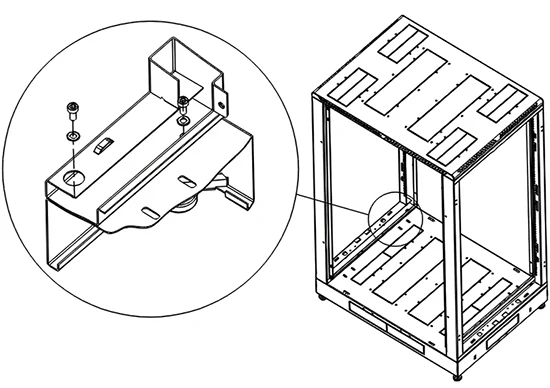

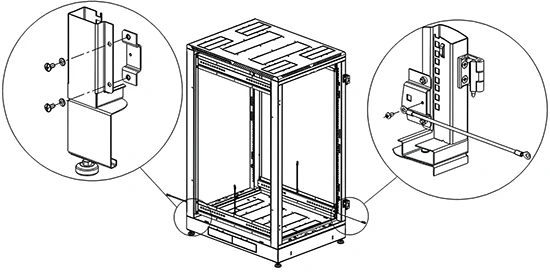

Шаг 4
Установите швеллеры D на рамы C , используйте винты М6х12 и зубчатые шайбы. Установите провода заземления на рамы под боковые стенки и со стороны дверных петель, как показано на рисунке, при помощи резьбоформирующих болтов М5х10, из состава комплекта заземления. При комплектации шкафа задней стенкой установите провод заземления на раму с правой стороны.
%20CMO.webp)

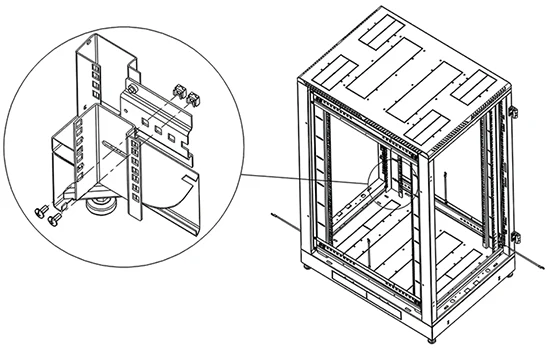

Шаг 5
Установите вертикальные направляющие Н на необходимую глубину. Используйте винты М6х12 и гайки с фиксаторами. Затяните соединения до упора.
%20CMO.webp)
Шаг 6

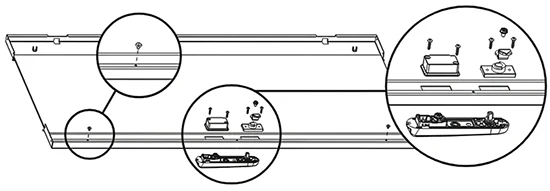

Установите замок на дверь J шкафа. Внимание! В закрытом положении язычок замка сориентирован горизонтально. Установите демпферы.
%20CMO.webp)
Шаг 7

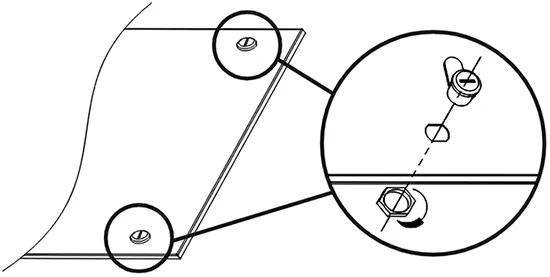

Подготовьте для установки заднюю F и боковые G стенки. Установите замки и демпферы.
Внимание! В закрытом положении язычки замков задней стенки сориентированы горизонтально. Боковых стенок - вертикально.
%20CMO.webp)

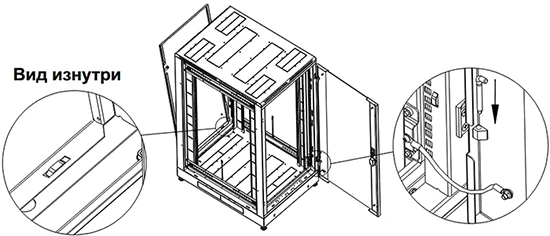

Шаг 8
Установите дверь J и заднюю стенку F на шкаф. Подсоедините провода заземления.%20CMO.webp)

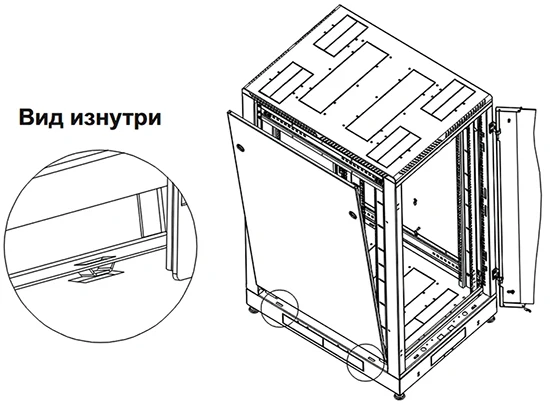

Шаг 9
Установите дверь J и заднюю стенку F на шкаф. Подсоедините провода заземления.
%20CMO.webp)
