Шкаф напольный телекоммуникационный антивандальный 19" дюймов, 18U юнитов, 600x800, защита IP31. Артикул: ШТК-18.800-М-А
Шкаф напольный телекоммуникационный антивандальный 19" дюймов, 18U юнитов, 600x800, защита IP31. Артикул: ШТК-18.800-М-А

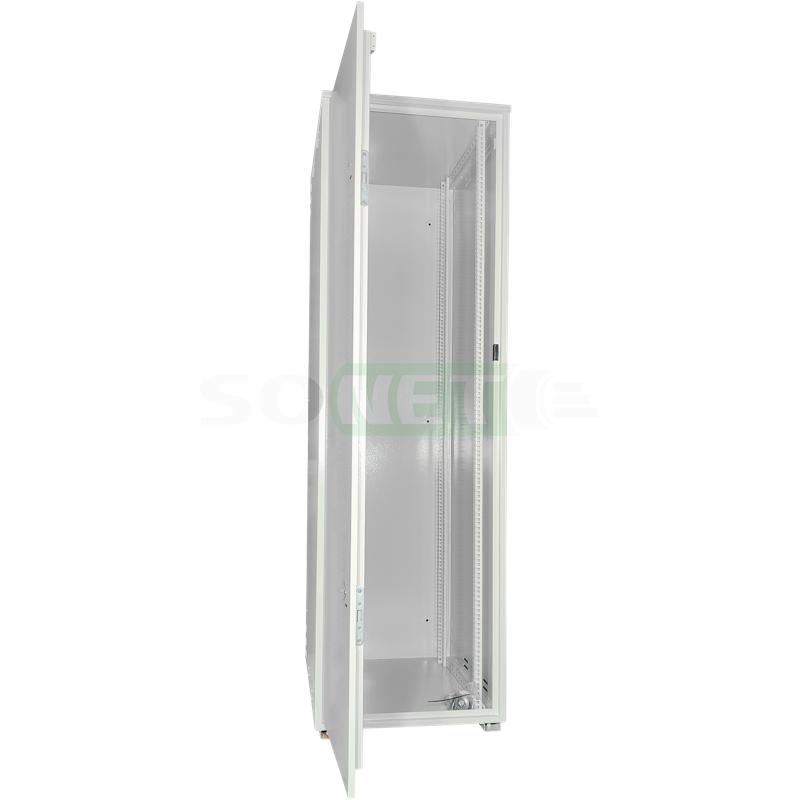

Серия ШТК-М-А — это линейка антивандальных напольных шкафов отечественного производства под торговой маркой ReDGeN. Продукт разработан специально для размещения телекоммуникационного и серверного оборудования стандарта 19 дюймов внутри помещений с ограниченным доступом.
Назначение и сфера применения
В отличие от уличных серий со степенью защиты IP65, модельный ряд ШТК-М-А предназначен для объектов, где оборудование не подвергается воздействию атмосферных осадков, но требует серьезной механической защиты:
- Подъезды жилых домов, лестничные площадки и тамбуры.
- Подземные паркинги и гаражи.
- Серверные комнаты бизнес-центров и офисных зданий.
- Производственные цеха, склады и технические этажи.
- Слаботочные стояки многоквартирных домов.
Конструктивные особенности
1. Степень защиты IP31
Данная степень защиты гарантирует сохранность вашего оборудования в условиях закрытых помещений:
- «3»: Защита от проникновения твердых предметов диаметром более 2,5 мм (инструменты, кабели). Корпус препятствует случайному контакту с токоведущими частями.
- «1»: Защита от вертикально падающих капель воды (конденсата).
Важно: Класс защиты IP31 не предназначен для эксплуатации на открытом воздухе. Для установки на улице необходимо использовать модели со степенью защиты IP65.
2. Усиленная антивандальная конструкция
В основе шкафа лежит каркас из высококачественной листовой стали толщиной 1,5 мм. Безопасность обеспечивается комплексом решений:
- Внутренние усиленные петли скрытого исполнения, которые невозможно спилить снаружи.
- Мощный замок повышенной секретности (ригельная система), устойчивый к силовому взлому и интеллектуальному вскрытию.
- Цельносварная рамная конструкция или усиленные элементы крепления стенок.
3. Продуманная эргономика монтажа
- Монтажное пространство: Две пары вертикальных направляющих стандарта 19 дюймов позволяют гибко настраивать глубину установки тяжелого оборудования, полок и блоков распределения питания (PDU).
- Грузоподъёмность: Цельносварная конструкция выдерживает до 800кг.
- Кабель-менеджмент: Ввод кабелей осуществляется через основание шкафа 4-ре отверстия Ø30мм шкафа. Отверстия закрыты съемными панелями с разметкой под установку стандартных щеточных вводов или гермовводов.
- Безопасность: Все металлические части корпуса и двери имеют единый электрический потенциал благодаря приварным шпилькам заземления.
- Внешний вид: Порошково-полимерное покрытие защищает сталь от коррозии и царапин. Стандартный цвет — RAL 7035 (светло-серый), который легко вписывается в интерьер технических помещений.
Выбирая серию ШТК-М-А, вы инвестируете в безопасность вашей инфраструктуры, опираясь на качество отечественной инженерии и материалов. Эти шкафы обеспечивают необходимый уровень защиты по оптимальной стоимости.
|
Ассортиментный ряд телекоммуникационных антивандальных шкафов IP31, отечественного производства ReDGeN серия ШТК-ХХ.ХХХ-М-А |
||||||
|
18U 6x6 |
18U 6x8 |
22U 6x6 |
22U 6x8 |
|||
| 24U 6x6 | 24U 6x8 |
27U 6x6 |
27U 6x8 |
|||
|
32U 6x8 |
33U 6x6 | 33U 6x8 | 37U 6x6 | |||
| 37U 6x8 | 42U 6x6 | 42U 6x8 | 42U 6x10 | |||
| 47U 6x6 | 47U 6x8 | 54U 6x6 | 54U 6x8 | |||
В ассортименте есть антивандальные шкафы напольные со степенью зашиты IP65, для использования на улице, ознакомиться с моделями можно тут.
|
№ |

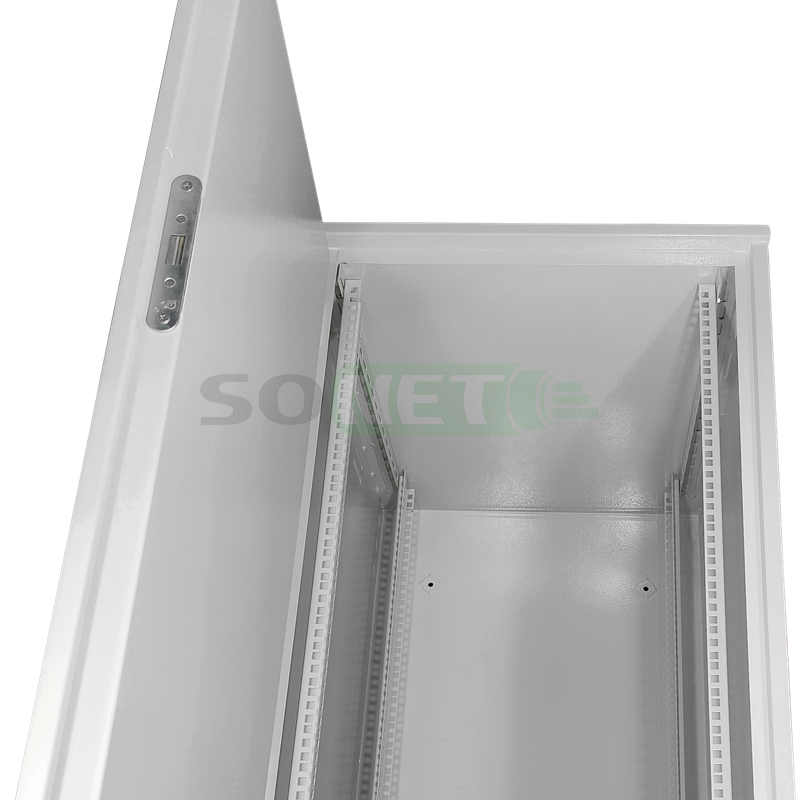

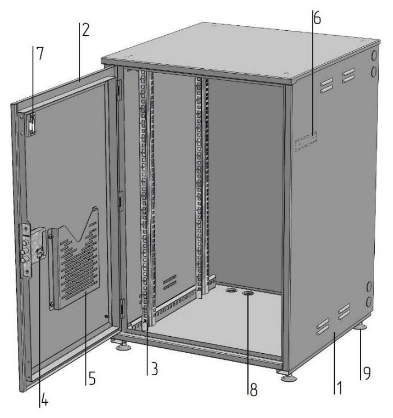

Наименование | Описание |
| 1 |
Материал изготовления |
Листовая сталь, толщина 1.5 мм |
| 2 | Дверь шкафа | Замок 3-х точечный сувальдного типа, на дверь смонтирован карман для документов |
| 3 |
2 пары 19 дюймовых направляющих |
Возможность регулировка по глубине, установка полок. |
| 4 |
Вентиляция шкафа |
На боковых стенках шкафа по 4-ре отверстия в нижней и верхней части шкафа |
|
5 |
Кабельный ввод в боковых стенках шкафа с каждой стороны |
4 штуки, заглушки ступенчатый сальник Ø30мм, два в верхней части шкафа и два в нижней части шкафа |
| 6 |
Кабельный ввод в основании шкафа |
4 штуки, заглушки ступенчатый сальник Ø30мм |
| 7 | Степень защиты шкафа | IP31 |
| 8 | Рабочий диапазон использования | От + 5℃ до +40℃ и относительной влажности окружающего воздуха 80% |
| 9 |
Цвет шкафа |
Светло, серый (Ral7035) |
| 10 | Грузоподъёмность | 800 кг |

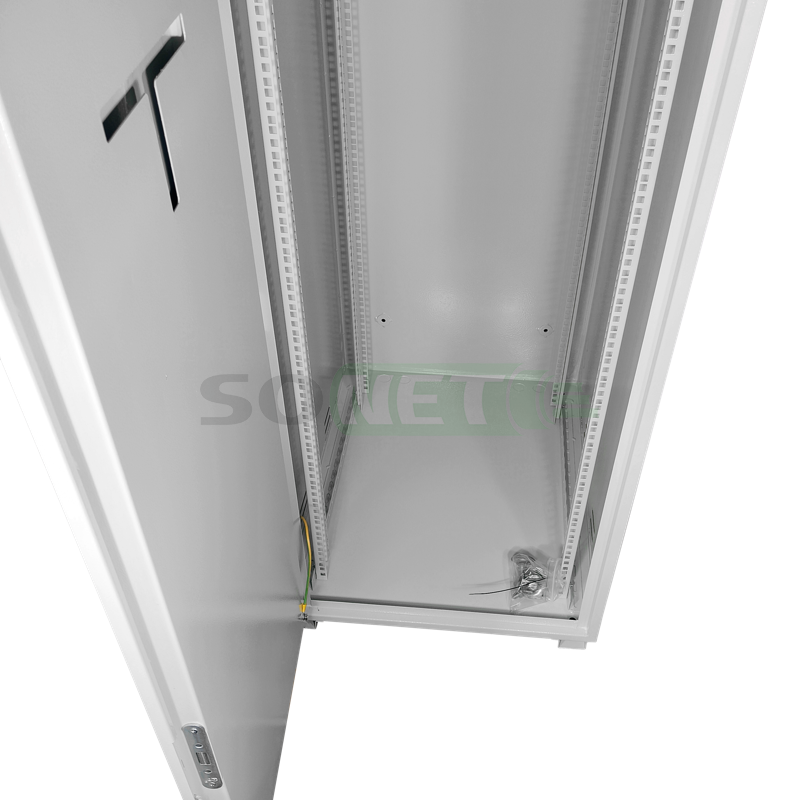

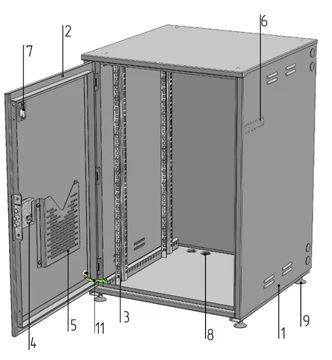

Комплектность поставки шкафов ШТК-А.
| № | Наименование | Кол-во, штук | Изображение |
| 1 | Сварной корпус | 1 |
|
| 2 | Дверь распашная | 1 | |
| 3 | Вертикальные профили 19" | 4 | |
| 4 | Замок с комплектом ключей | 1 | |
| 5 | Карман для документов (А4) | 4 | |
| 6 | DIN - рейка | 1 | |
| 7 | Датчик открытия "геркон" (приобретается отдельно) | 1 | |
| 8 | Заглушки (Ступенчатый сальник Ø30мм) | 4 + 8 | |
| 9 | Винтовые регулируемые опоры (ножки) | 4 | |
| 10 | Гибкий проводник заземления | 1 |

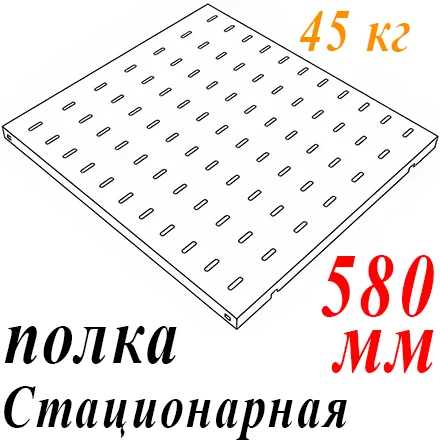

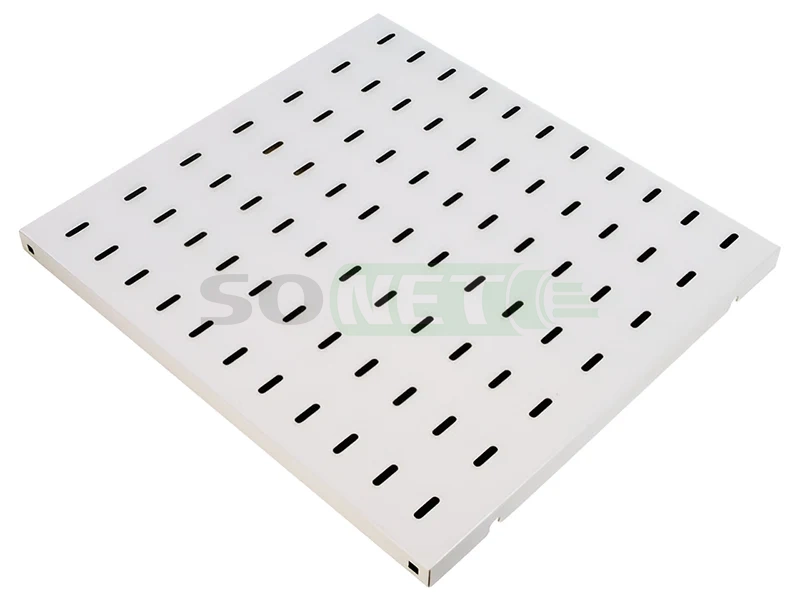

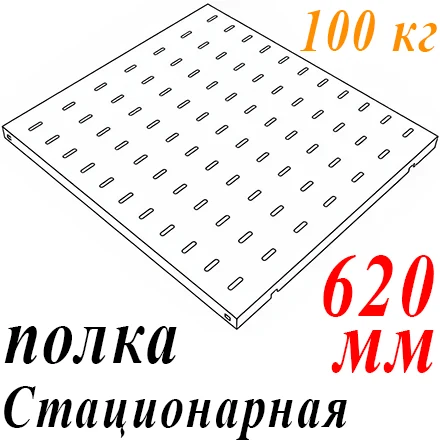

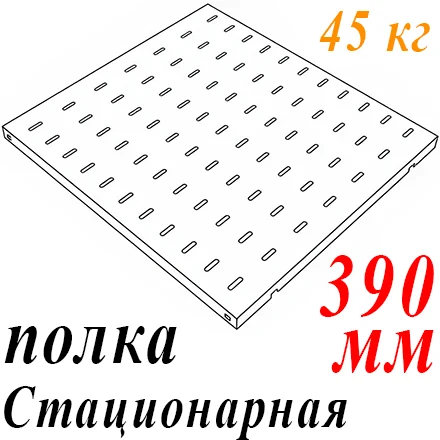

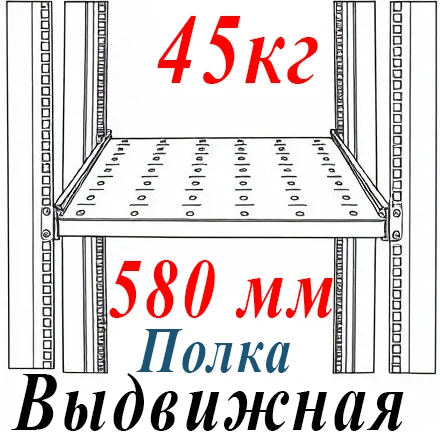

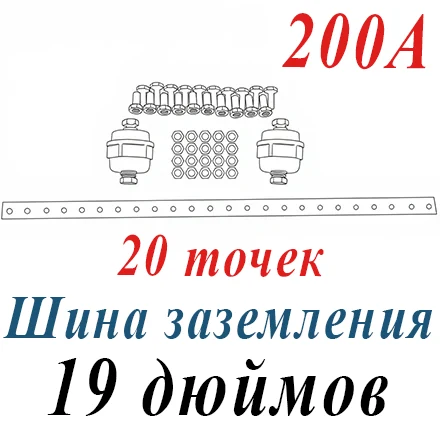

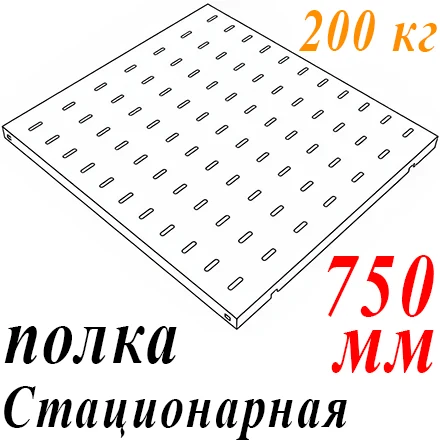

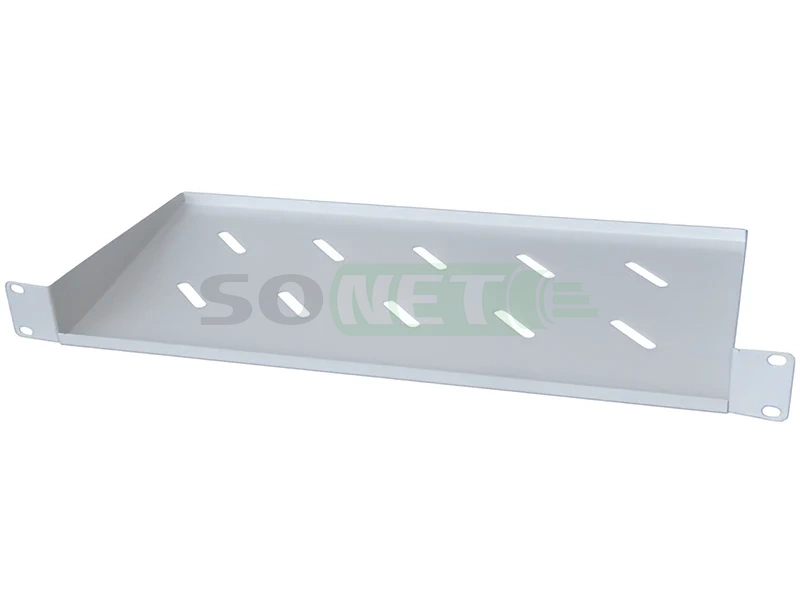

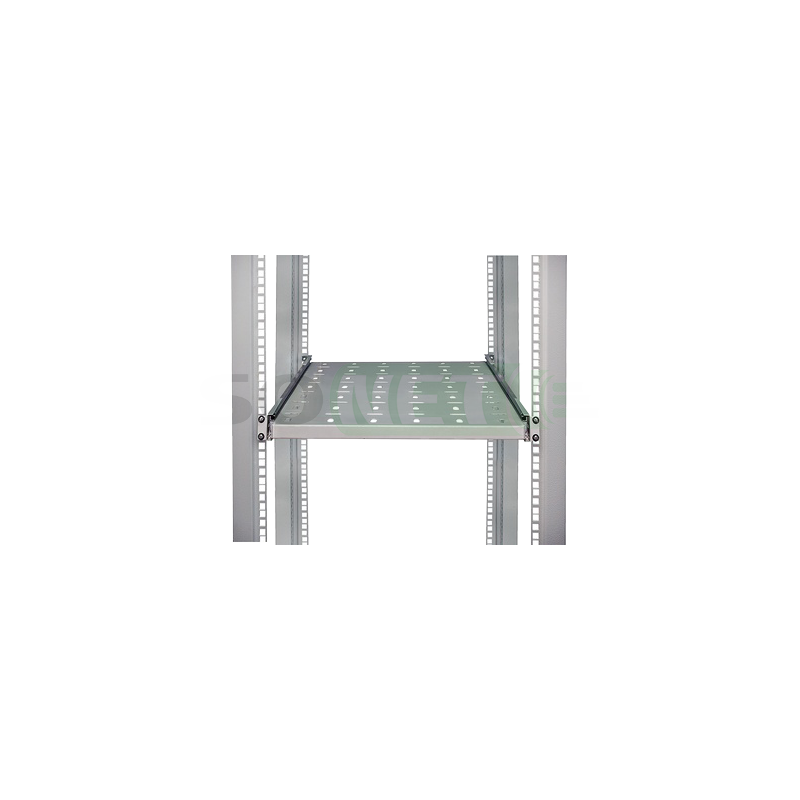

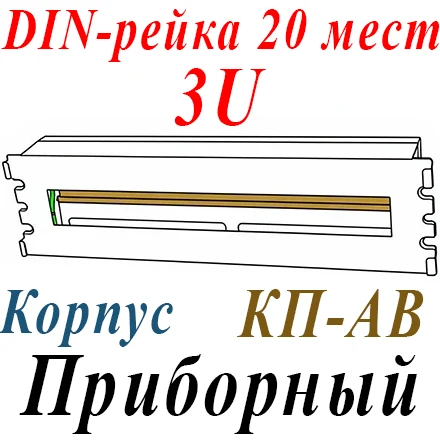

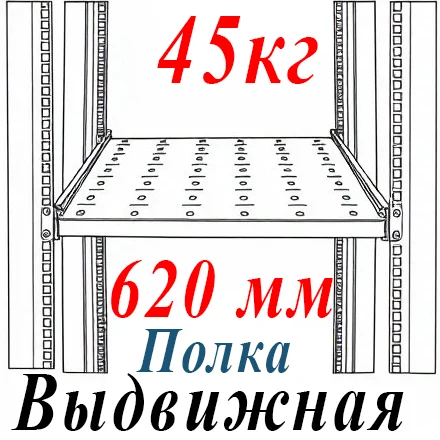

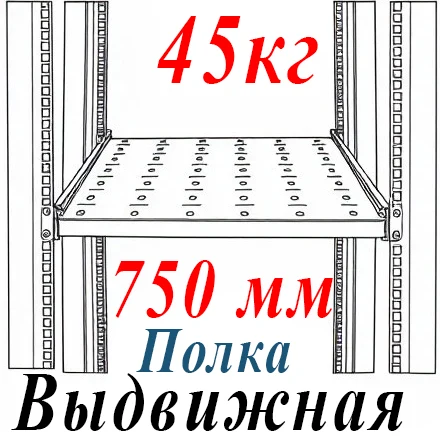

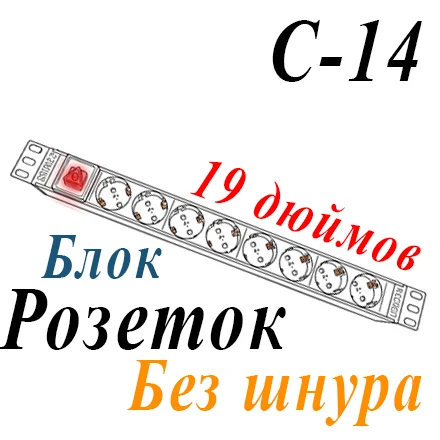

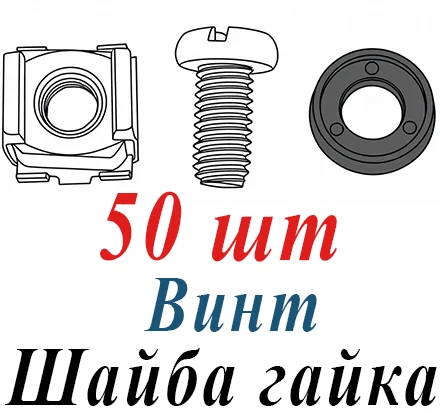

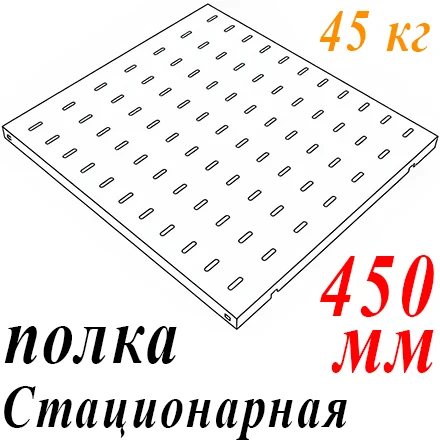

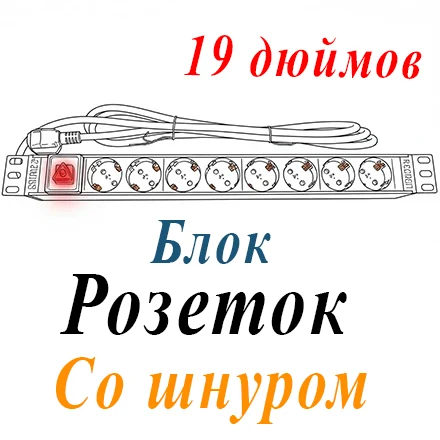

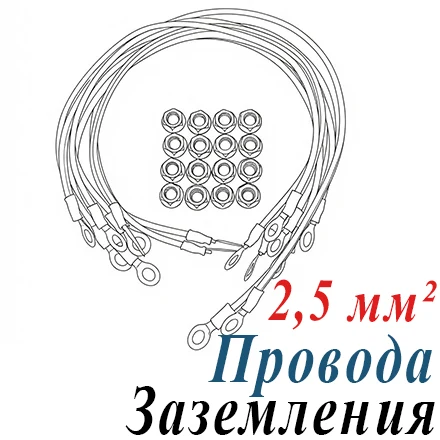

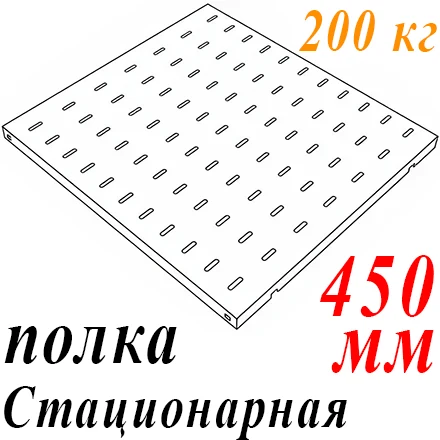

В комплектацию напольных антивандальных шкафов могут входить дополнительные аксессуары: вводно-распределительные устройства ВРУ (электротехнические блоки) с DIN-рейкой, полки, шины и провода заземления, крепежные элементы, блоки розеток, блоки вентиляторов, органайзеры, кронштейны и прочее. Часто устанавливаются датчики открытия двери.
Шкаф имеет сварную конструкцию и поставляется в собранном виде.

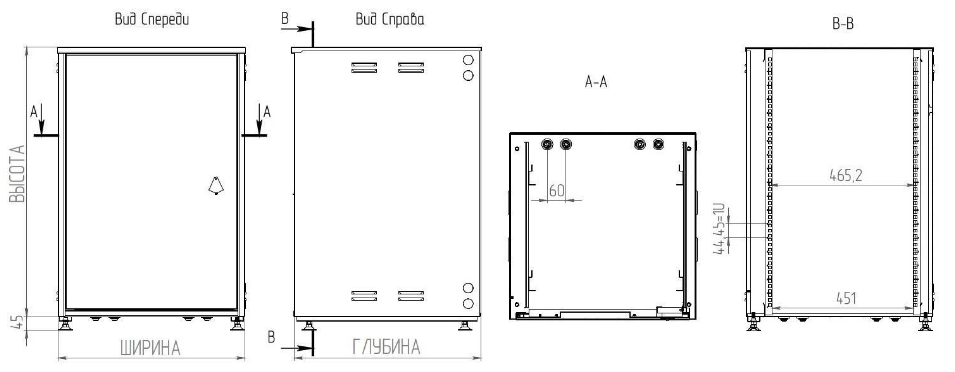

| № | Наименование | ШТК-18.800-М-А |
| 1 | Высота, мм | 865 |
| 2 |
Высота, (Unit) |
18 |
| 3 | Ширина | 600 |
| 4 |
Глубина, мм |
800 |
| 5 |
Рабочая глубина, мм |
768 |
| 6 |
Грузоподьемность, кг |
800 |
| 7 | Вес | 66 |
| 8 | Объём упаковки, м³ |
0.447392
|
|
9 |
Материал изготовления |
Листовая сталь, толщиной 1.5мм |
| 10 | Упаковка | Картон |

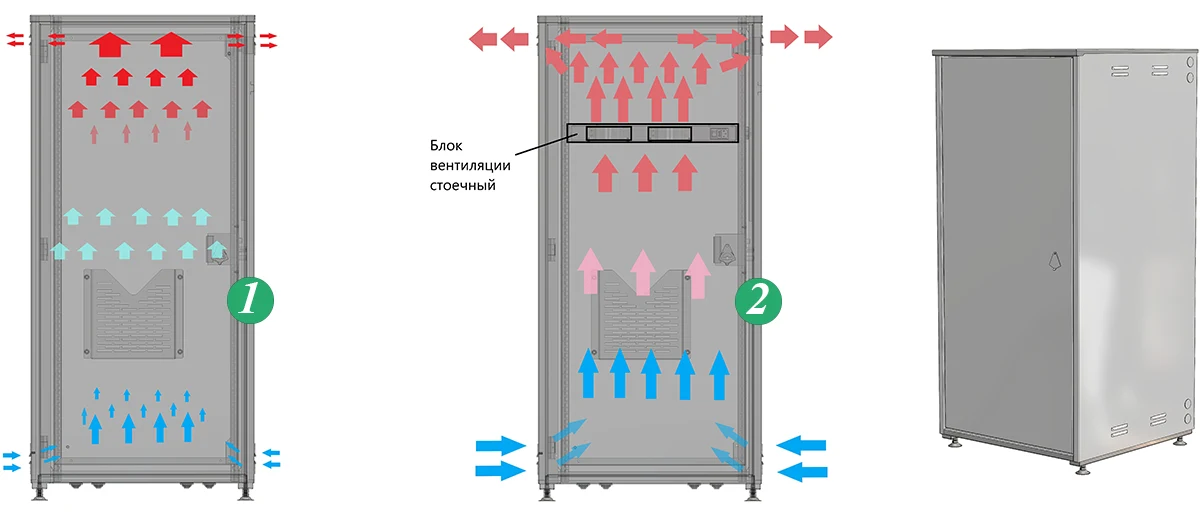

Тепловые потоки и вентиляция в антивандальных напольных шкафах ReDGeN
Эффективное охлаждение — ключевой фактор стабильной работы телекоммуникационного оборудования. Антивандальные напольные шкафы ReDGeN спроектированы с учетом законов естественной конвекции и поддерживают установку active-систем для отвода тепла от тепловыделяющих компонентов.
Естественная (пассивная) вентиляция

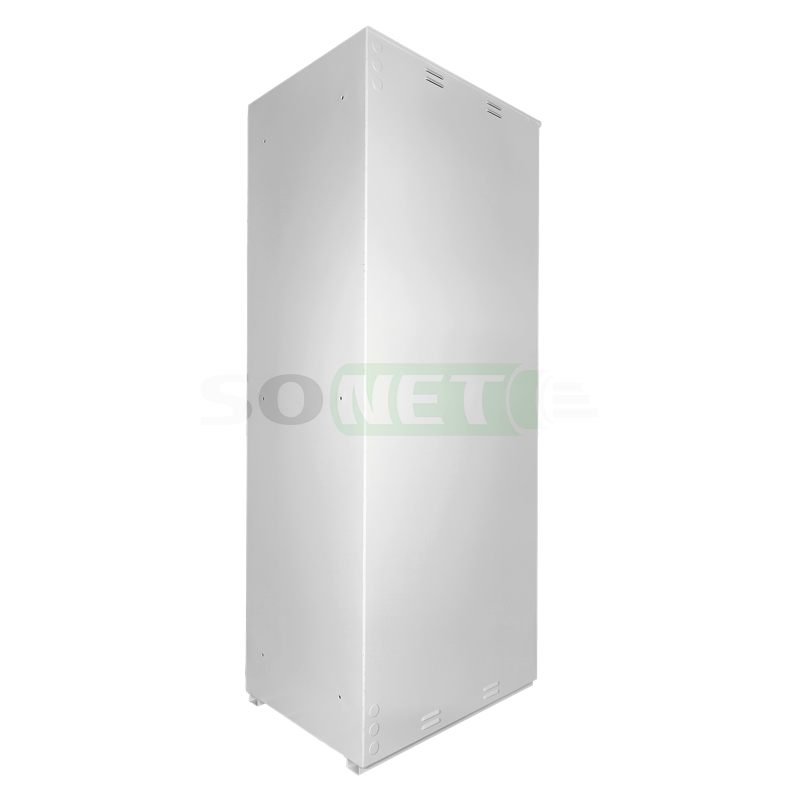

Основой терморегуляции в шкафу служит принцип естественной конвекции: нагретый воздух всегда поднимается вверх, а холодный опускается вниз. Для обеспечения этой циркуляции в базовой комплектации антивандальных шкафов ReDGeN в нижней и верхней частях боковых стенок предусмотрены 4 технологические перфорации.
- Нижние отверстия служат для забора холодного воздуха из окружающей среды.
- Верхние отверстия обеспечивают выход нагретого воздуха, поднимающегося от установленного оборудования.
Данная схема позволяет поддерживать базовый температурный режим при невысокой плотности размещения пассивного оборудования (кроссовых панелей, систем бесперебойного питания малой мощности, коммутаторов доступа).
Рекомендации по организации охлаждения

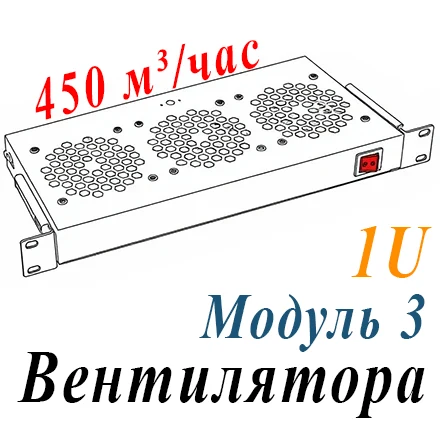

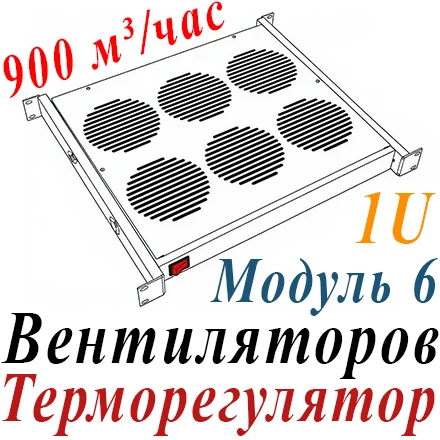

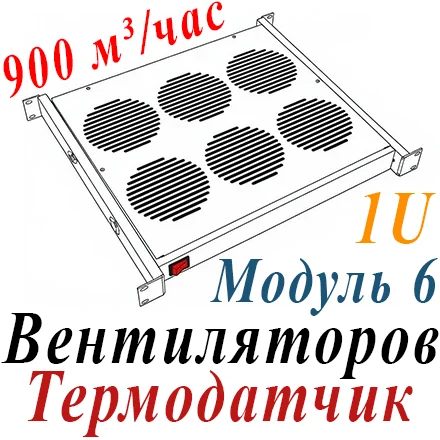

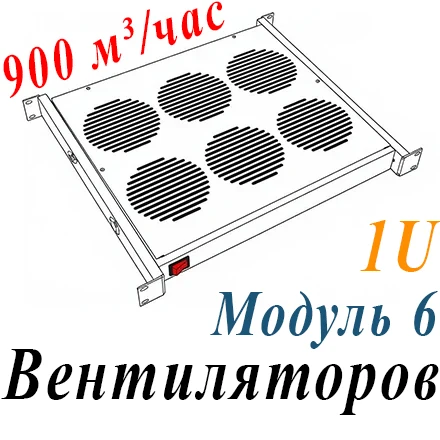

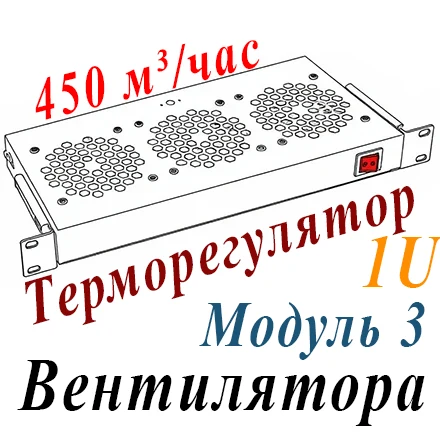

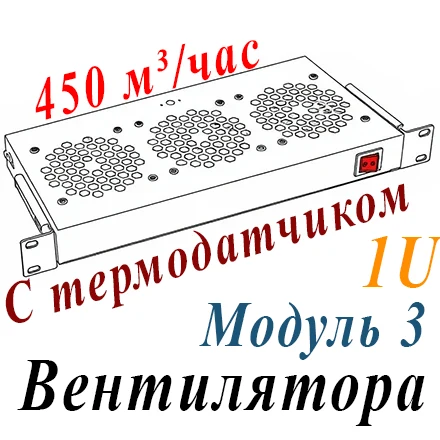

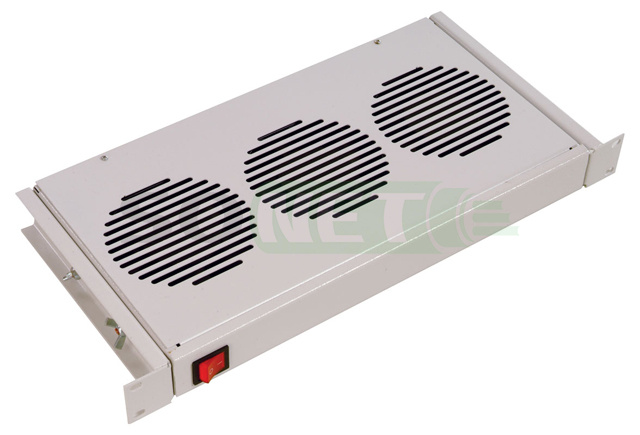

1. Установка юнитового модуля вентиляции
Для принудительного отвода тепла рекомендуется использовать active-ные 19-дюймовые вентиляторные модули. Они устанавливаются в верхней части юнитового пространства шкафа. Поскольку горячий воздух концентрируется под потолком корпуса, вытяжные вентиляторы эффективно выталкивают его за пределы шкафа, значительно увеличивая скорость воздухообмена. Для автоматизации процесса модуль рекомендуется выбирать с термостатом либо термодатчиком, который будет включать обдув только при достижении критической температуры.
2. Подготовка кабельной трассы (создание воздушной магистрали)
Кабели — главный враг правильного воздушного потока. Провода, хаотично пересекающие внутреннее пространство шкафа, создают «воздушную пробку», мешая холодному воздуху поступать к лицевой части оборудования, а горячему — выходить с тыльной.

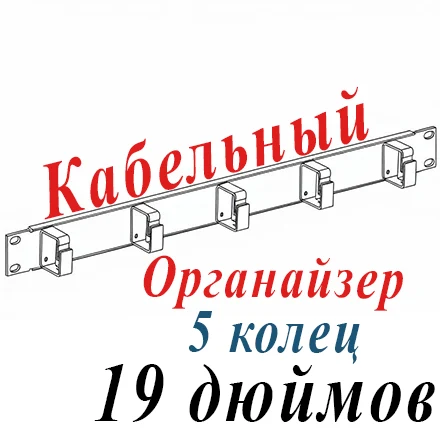

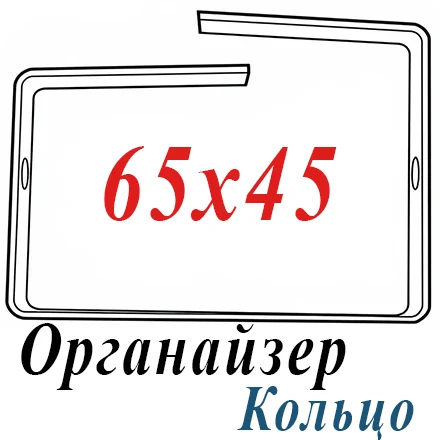

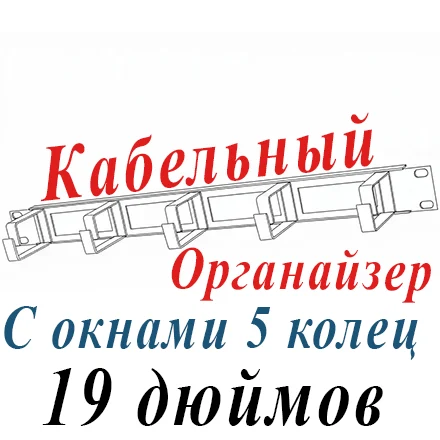

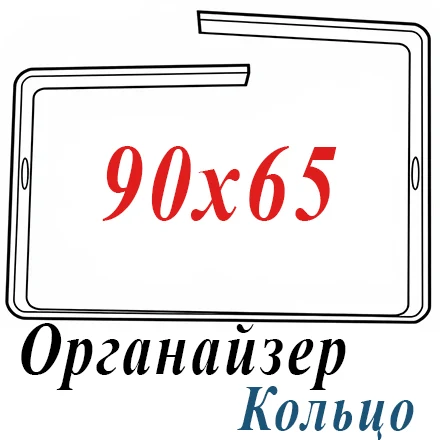

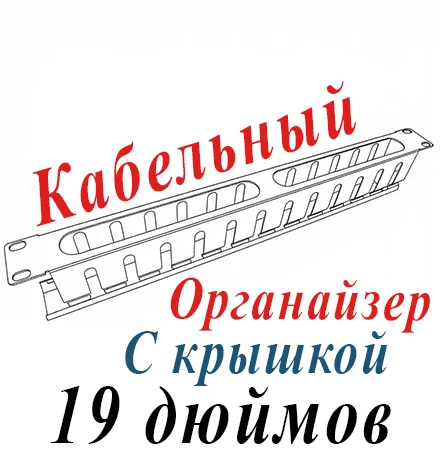

- Использование органайзеров: Все патч-корды и кабельные жгуты необходимо прокладывать строго по вертикальным и горизонтальным органайзерам. Это освобождает центральную 19-дюймовую плоскость для беспрепятственного прохождения воздуха сквозь перфорацию серверов и коммутаторов.

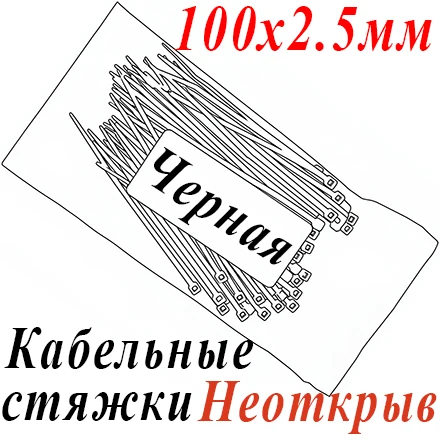

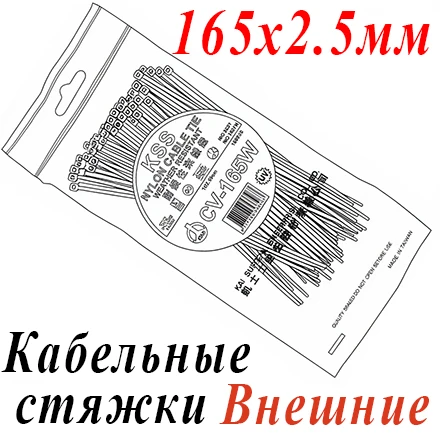

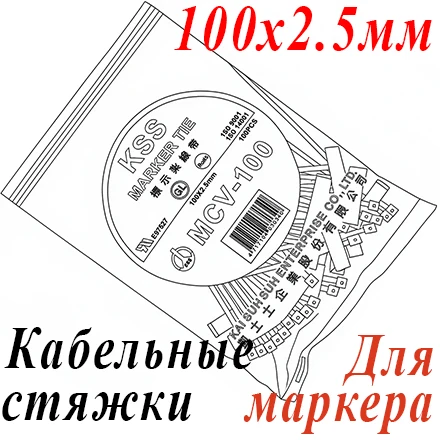

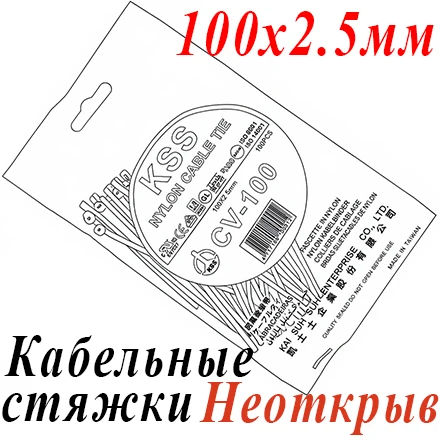

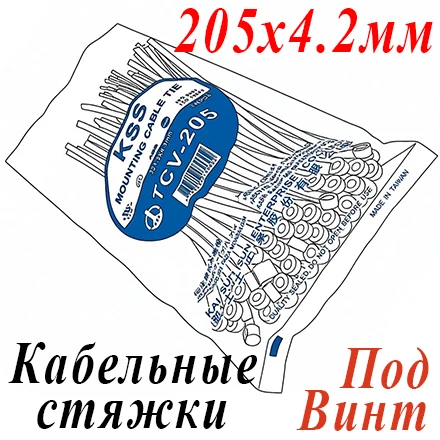

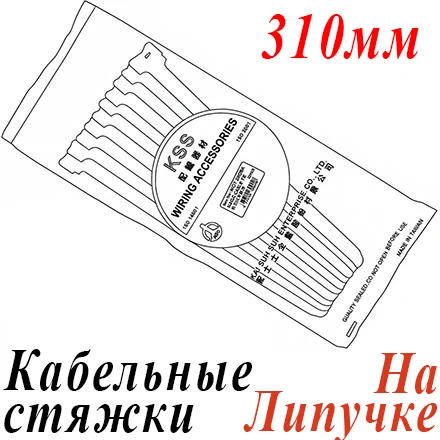

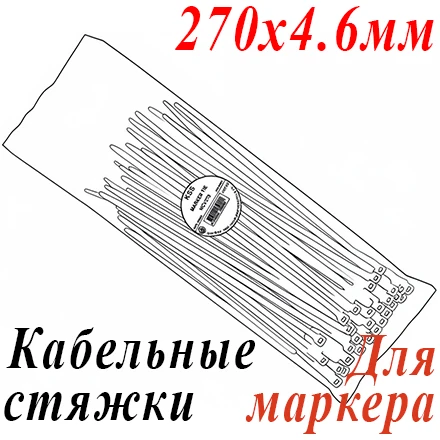

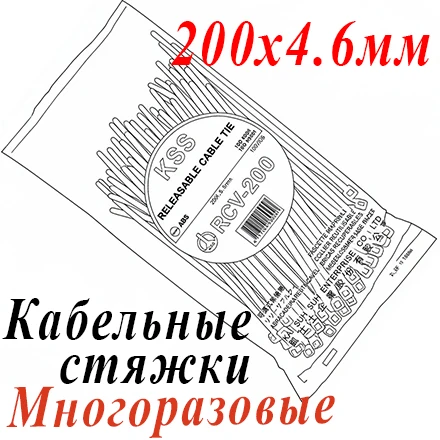

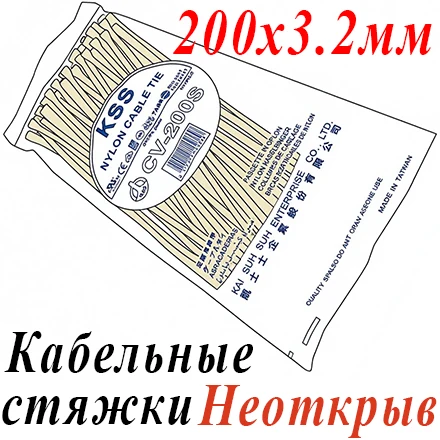

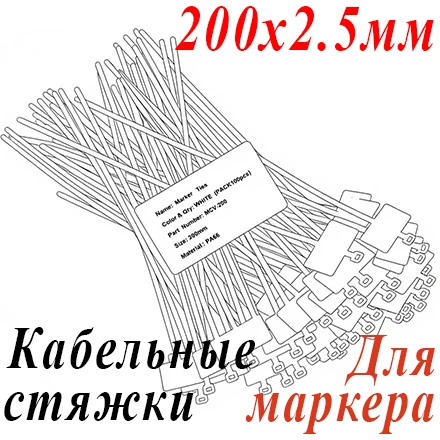

- Кабельные стяжки: В местах, где установка органайзеров невозможна, провода следует плотно стягивать в пучки с помощью нейлоновых стяжек и прижимать к боковой раме или крыше шкафа, максимально удаляя их от зоны забора воздуха.

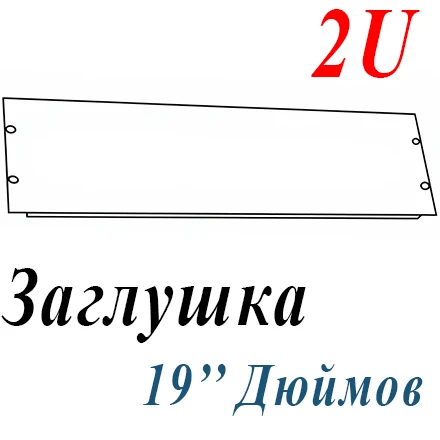

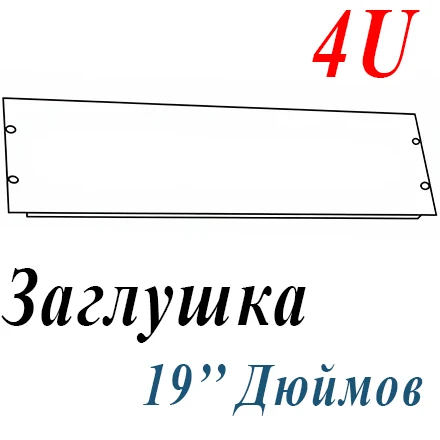

3. Установка юнитового стоимостных заглушек
Неиспользуемые юниты в 19-дюймовой стойке создают обходные пути для воздуха (рециркуляцию). Горячий воздух из верхней части шкафа может опускаться через пустые слоты вниз к входу холодного воздуха, нарушая общую схему конвекции. Все свободные участки в стойке необходимо закрыть сплошными юнитовыми заглушками. Это заставит весь объем холодного воздуха проходить исключительно сквозь работающие устройства, исключая смешивание потоков и повышая КПД системы охлаждения.
Кабели — главный враг правильного воздушного потока. Провода, хаотично пересекающие внутреннее пространство шкафа, создают «воздушную пробку», мешая холодному воздуху поступать к лицевой части оборудования, а горячему — выходить с тыльной.
- Использование органайзеров: Все патч-корды и кабельные жгуты необходимо прокладывать строго по вертикальным и горизонтальным органайзерам. Это освобождает центральную 19-дюймовую плоскость для беспрепятственного прохождения воздуха сквозь перфорацию серверов и коммутаторов.
- Кабельные стяжки: В местах, где установка органайзеров невозможна, провода следует плотно стягивать в пучки с помощью нейлоновых стяжек и прижимать к боковой раме или крыше шкафа, максимально удаляя их от зоны забора воздуха.
Неиспользуемые юниты в 19-дюймовой стойке создают обходные пути для воздуха (рециркуляцию). Горячий воздух из верхней части шкафа может опускаться через пустые слоты вниз к входу холодного воздуха, нарушая общую схему конвекции.
Соблюдение этих правил при коммутации антивандального шкафа ReDGeN гарантирует оптимальный температурный режим, исключает риск теплового троттлинга оборудования и обеспечивает его бесперебойную работу в режиме 24/7.
