Волоконно-оптический кабель для внутренней прокладки в помещении: выбор по назначению
При организации внутренних волоконно-оптических сетей выбор кабеля напрямую зависит от способа его прокладки. Неправильный подбор может привести к нарушению норм пожарной безопасности или повреждению линии. Внутренние кабели условно делятся на две основные группы: для горизонтальной прокладки и для вертикальной (райзерной) прокладки.
Ниже представлен обзор серий кабелей, их конструктивных особенностей и областей применения.
1. Кабели для горизонтальной прокладки (Plenum / General Purpose)
Эти кабели предназначены для прокладки в горизонтальных магистральных трассах внутри зданий: под фальшполом, над подвесным потолком (в пленумах), в кабельных лотках и коробах.
Ключевые требования:
Пожарная безопасность: Оболочка должна быть безгалогенной и не распространять горение (маркировка LS-HF — Low Smoke, Halogen Free).
Гибкость: Кабель должен иметь небольшой радиус изгиба для удобства монтажа в ограниченном пространстве.
Серии кабелей для горизонтальной прокладки:
ОВНСнг(А) LS-HF (Simplex / Duplex):
Конструкция: Оптическое волокно в буферном покрытии, арамидные нити, безгалогенная оболочка.
Применение: Подключение абонентского оборудования, коммутация в патч-панелях.
Примеры позиций: ОВНСнг(А) LS-HF-1А1(0,9)-0,2.
ОВНРнг(А) LS-HF (Distribution):
Конструкция: Оптические волокна уложены в общую оболочку с легким силовым элементом (стеклонити или арамидные нити).
Применение: Разводка от распределительного щита до этажных кроссов.
Примеры позиций:
ОВНРнг(А) LS-HF-2А1(0,9)-1,0 (2 волокна)
ОВНРнг(А) LS-HF-4А1(0,9)-1,0 (4 волокна)
ОВНР LS-HF-12А1(0,9)-1,0 (12 волокон)

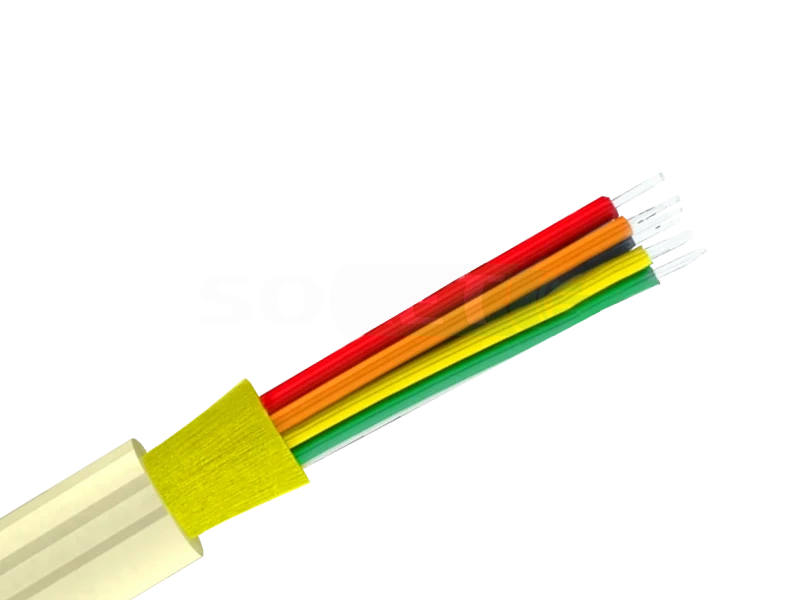

ОВНР LS-HF-44А1-1,0 (16 волокон)
ОВНР LS-HF-64А1-1,0 (24 волокна)
2. Кабели для вертикальной прокладки (Riser)
Эти кабели предназначены для прокладки в вертикальных стояках, межэтажных шахтах и лестничных пролетах. Они испытывают повышенные нагрузки на растяжение при монтаже и должны препятствовать распространению огня между этажами.
Ключевые требования:
Повышенная прочность: Наличие силового сердечника (стеклопластиковые прутки или стальной трос).
Стойкость к растяжению: Способность выдерживать вес пролета при вертикальной протяжке.
Пожарная безопасность: Оболочка не распространяет горение по вертикали (категория нг(А)).
Серии кабелей для вертикальной прокладки:
ОВНВнг(А) LS-HF (Riser):
Конструкция: Оптические модули или волокна скручены вокруг стеклопластикового прутка (силового элемента), заключены в безгалогенную оболочку.
Применение: Организация магистральной вертикальной подсистемы здания.
Примеры позиций:
ОВНВнг(А)LS-HF-12А-0,5Д2 (2 волокна)
ОВНВнг(А)LS-HF-14А-0,5Д2 (4 волокна)
ОВНВнг(А)LS-HF-24А-0,5Д2 (8 волокон)
ОВНВнг(А)LS-HF-44А-0,5Д2 (16 волокон)
ОВНВнг(А)LS-HF-64А-0,5Д2 (24 волокна)
Высокоемкие магистральные линии:

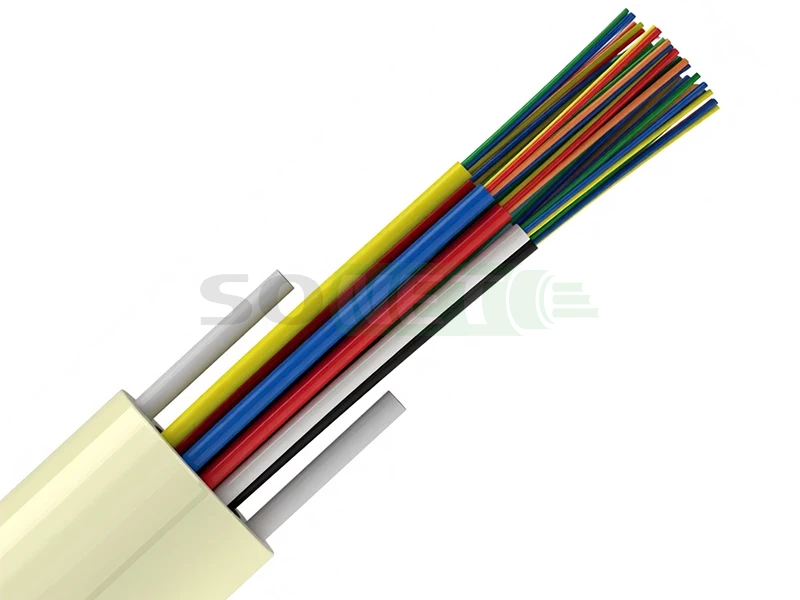

ОВНВнг(А)LS-HF-68А-0,5Д2 (48 волокон)
ОВНВнг(А) LS-HF-612А1-0,5Д2 (72 волокна)
ОВНВнг(А)LS-HF-128А-0,5Д2 (96 волокон)
ОВНВнг(А)LS-HF-1612А1-0,5Д2 (192 волокна)
ОВНВнг(А)LS-HF-2412А1-0,5Д2 (288 волокон)
Таким образом, при проектировании внутренней сети необходимо четко разделять задачи: для разводки по этажу используются серии типа ОВНС и ОВНР, а для соединения этажей — специализированная серия ОВНВ.
