Бронированные волоконно-оптические кабели для прокладки в грунт
Прокладка волоконно-оптических линий связи непосредственно в грунт — одна из самых сложных задач, требующая от кабеля максимальной механической прочности, надежности и долговечности. Для этих целей используются специализированные бронированные конструкции, способные выдерживать значительные растягивающие и раздавливающие нагрузки, а также защищать волокно от влаги и грызунов.
Рассмотрим ключевые серии бронированных кабелей, представленные на рынке, и их конструктивные особенности.
1. Кабели с броней из стальной гофрированной ленты (для прокладки в грунт и канализацию)
Эта конструкция является одной из самых распространенных для прокладки в кабельной канализации, блоках, а также в легких и средних грунтах.
* Серия ОГЦ / ОГЦН (производитель «Еврокабель-1»)
Кабели этой серии имеют центральный силовой элемент (ЦСЭ) из стеклопластика (ОГЦ) или стального троса (ОГМ), вокруг которого скручены оптические модули. Поверх сердечника наложен бронепокров из стальной гофрированной ленты.
* Назначение: Прокладка в грунтах всех групп (кроме мерзлотных), кабельной канализации, коллекторах.
* Особенности: Модификация ОГЦН имеет оболочку из материала, не распространяющего горение или не выделяющего галогенов (*LSZH*), что позволяет использовать кабель в тоннелях и на объектах с повышенными требованиями к пожарной безопасности.

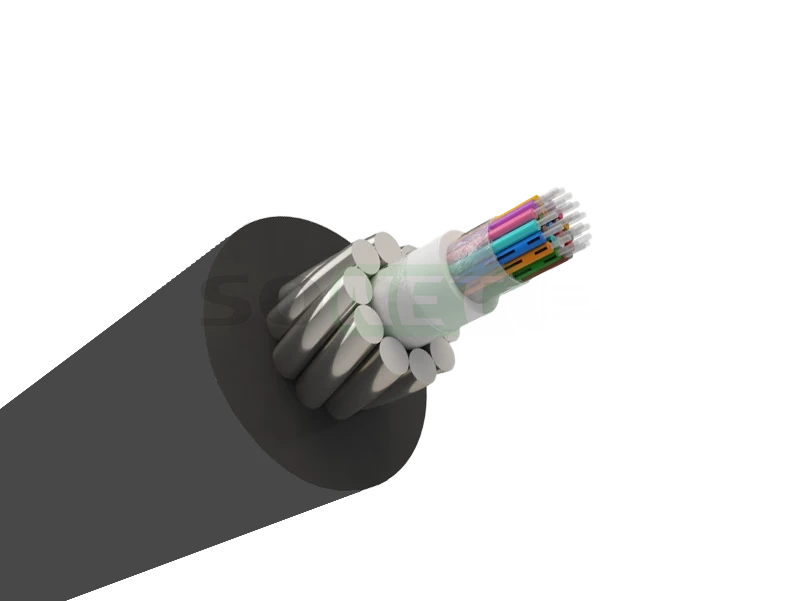

* Серия КОС-ОКБ (производитель «Костромакабель»)
Аналогичная по принципу действия конструкция. Это магистральный кабель с центральной трубкой, содержащей до 24 волокон, и броней из стальной гофрированной ленты.
* Назначение: Прокладка в грунтах всех групп, через болота и несудоходные реки.
* Особенности: Отличается высокой прочностью на растяжение (до 8 кН) и стойкостью к раздавливающим нагрузкам.
2. Кабели с броней из круглых стальных проволок (для тяжелых грунтов и сложных условий)
Это «тяжелая артиллерия» в мире оптических кабелей. Бронепокров из стальных проволок обеспечивает максимальную защиту от растягивающих усилий, которые возникают при прокладке в скалистых, промерзающих или пучинистых грунтах.

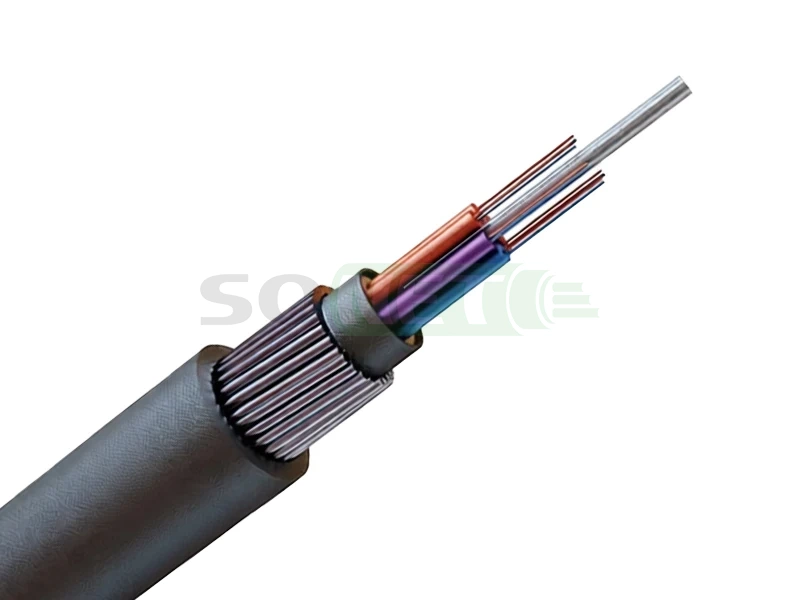

* Серия ОГД / ОГДН (производитель «Еврокабель-1»): Конструкция включает центральный силовой элемент, оптические модули и бронепокров из стальных круглых оцинкованных проволок.
* Назначение: Прямая прокладка в тяжелые грунты всех категорий, включая скальные и подверженные мерзлотным деформациям. Также подходит для переходов через широкие водные преграды и сложные инженерные сооружения.
* Растягивающее усилие: Является ключевым преимуществом. Для серии ОГД/ОГМ оно может достигать 80 кН, для негорючей модификации ОГДН/ОГМН — до 20 кН.
* Особенности: Модификация ОГДН имеет оболочку из материала *LSZH* для применения в условиях групповой прокладки внутри тоннелей и шахт.
* Серия ОМЗКГЦ: Это общепринятая маркировка для Оптического Магистрального Защитного Кабеля Грунтовой Цилиндрической конструкции. По сути, это общее название для мощных бронированных кабелей (часто с проволочной броней), предназначенных для магистральных линий в сложных грунтах. Конструктивно они аналогичны сериям ОГД и КОС-ОКБ, но могут иметь специфические характеристики по заказу.
Выбор конкретной марки зависит от геологии трассы, метода прокладки (траншейный, горизонтально-направленное бурение) и требований к пожарной безопасности объекта.
