Патч-корды оптические

В ассортименте компании SONET представлены патч корды оптические. Вы с легкостью подберете подходящие.

Патч корд оптический: основные особенности

Патч корды оптические обеспечивают:

• высокую пропускную способность каналов различных устройств,

• стабильность связи сетевого оборудования,

• высокую скорость передачи данных при сохранении качества.

Оптические кабели позволяют:

• соединить между собой коммутационные панели,

• подключить ПК к сетевому устройству и др.

Выбирая патч корд, обратите внимание на следующие его характеристики:

• тип разъема,

• категория компонентов,

• количество пар,

• длина.

Чтобы правильно выбрать и купить подходящий оптический шнур, обратите внимание и на форму передаваемого сигнала.

Обращайтесь! Мы поможем заказать нужные оптические устройства в Москве. Специалисты предоставят всю информацию об устройствах. Подходящий патч корд купить не составит труда.

СТАТЬИ ПО ТЕМЕ РАЗДЕЛА

• Патчкорд оптический: особенности и предназначение

  Наверное, самыми востребованными аксессуарами среди специалистов-монтажников ВОЛС являются патч корды оптические. Волоконно оптический патч корд или волоуонно оптический шнур представляет собой отрезок оптического волокна во внешней оболочке, как правило, стандартной длины 1, 1,5 2. 3 или 5 м, оконцованный с обеих сторон оптическими разъемами различного типа.

  В зависимости от установленного типа оптического разъема, патч корды оптичкеские классифицирутся на самые востребованные : патч корд оптический sc sc, патч корд оптический lc lc, патч корд оптический fc fc, оптический патч корд st st. В зависимости от типа оптического волокна патч корды оптические могут классифицироваться на патч корды одномодовые и патч корды многомодовые. Волоконно оптические шнуры с одномодовым волокном , как правило, являются более востребованными у дилеров, поэтому более доступны по цене и ассортименту.

  Еще один немаловажный фактор необходимо учитывать при работе с патчкордами или волоконно оптическими шнурами. Очень часто волоконно оптические патчкорды востребованы либо в симплексном, либо в дуплексном вариантах. Это означает, что симплексный волоконно оптический шнур или патч корд оптический изготавливается из оптического волокна, оконцованного с обеих сторон или однотипными или разнотипными оптическими разъемами. Используются оптические патчкорды симплексные в специализированных оптических одноволоконных задачах или сетевых приложениях. Иногда такие патч корды оптические могут применяться в процедурах измерений, особенно при проведении рефлектометрии оптических волокон или в измерениях оптической мощности излучения.

  Тем не менее, оптический патчкорд дуплексный тоже применяется с успехом в сетевых приложениях, таких, как структурированные кабельные системы или протоколы передачи сетей MAN и WAN. Очень часто волоконно оптический патч корд изготавливают с различными типами оптических разъемов на концах оптоволокна. Это объясняется тем, что патч корд или волоконно оптический шнур может быть использован для выполнения коммутаций или соединения частей оборудования с различными типами оптических разъемов. Таким образом, оптический патч корд одномодовый может выполнять функции системы переключения или кроссовой коммутации.

  Необходимо только помнить, что патч корд оптический должен в этом случае обязательно удовлетворять требованиям по совместимости типов оптических полокон при проведении коммутаций. То есть какой из патч кордов оптических не применялся бы, тип оптического волокна должен быть везде одинаковым. При соединении двух оптических патч кордов sc sc, патч корда оптический lc lc, патч корда оптический fc fc, оптического патч корда lc fc или патч корд оптического sc lc или оптического патч корда st st через проходной оптический адаптер напрямую, сердцевины оптических патч кордов дуплексных и одномодовых должны быть совершенно одинаковыми у обоих волоконно оптических шнуров.



• Многомодовые оптические волокна. Что это и зачем?

  Многомодовые оптические волокна представляют собой тот класс оптоволокон, который с успехом применяется в локальных вычислительных сетях или LAN-сетях. Многомодовые оптические волокна используются. Как правило в структурированных кабельных системах (СКС). Спектр их действия – локальные сети, где длина линии ограничена 2 км максимально.

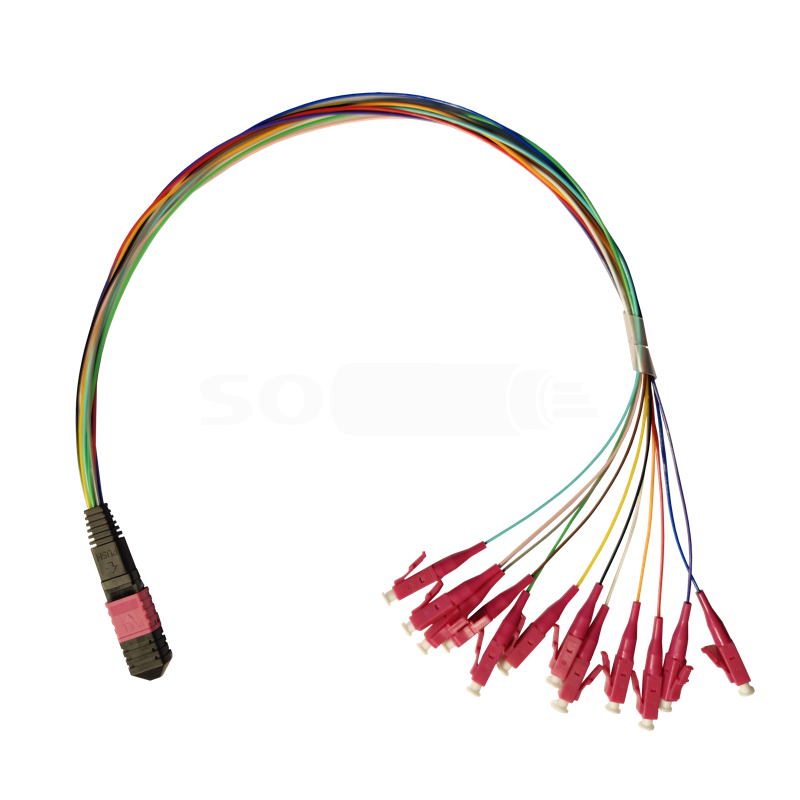

  Многомодовые оптические волокна имеют много преимуществ. Именно они позволяют быть практически незаменимыми в LAN-сетях. Многомодовые оптоволокна делятся на классы. Это классы ОМ1, ОМ2, ОМ3 и ОМ4. Многомодовые оптьические волокна классов ОМ1 и ОМ2 рассчитаны на применение оптоволокон с сердцевиной 62,5 мкм, т.е. 62, 5/125 мкм. Коэффициент широкополосности таких волокон составляет: для класса ОМ1 – 200 МГц/км, а для класса ОМ2 – 500 МГц/км. Самыми современными из многомодовых оптоволокон являются оптические волокна классов ОМ3 и ОМ4. Многомодовые оптоволокна класса ОМ3 - это современные оптические волокна, которые имеют типоразмер 50/125 мкм и рассчитаны на работы с коэффициентом широкополосности 2000 МГц/км. Оптоволокна класса ОМ3 рассчитаны на работу с гигабитными сетевыми протоколами, такими, как 10 GBASE-T. Такой сетевой протокол оптические волокна класса ОМ3 могут передавать на расстояния до 350 м. Если необходимо передать по сети скорости 40 Гбит/с и даже 100 Гбит/с, то оптические волокнакласса ОМ3 могут применяться совместно с разъемами ЬЗЩ (МТР), в которые использубтся от 8 до 10 оптических волокон класса ОМ3.

  Другим самым совершенным и последним из известных высокоскоростных классов оптических волокон являются многомодовые оптические волокна класса ОМ4. Оптические волокна класса ОМ4 являютяс самыми скоростными из всех известных на сегодня многомодовых оптических волокон. Коэффициент широкополосности многомодовых оптоволокон класса ОМ4 составляет уже не 2000 МГц/км, а целых 4700 МГц/км. Такие оптические волокна превосходно работают с лазерными источниками излучения, семейства VCSEL. Это высокоскоростные многомодовые лазеры, которые , как правило, работают на длинах волн 850 нм. Они особенно эффективны на коротких длинах волн. Поэтому в официальной литературе их часто называют коротковолновыми многомодовыми лазерами.

  Лазер VCSEL обладает особенностями излучения, которое определяется малым углом апертуры и высокой эффективностью излучения с большей выходной мощностью и меньшей силой управляюшего тока. Оптические волокна класса ОМ4 в состоянии передать 10 Гбит/с на расстояние до 400 м. Как и оптические волокна класса ОМ3, оптические волокна класса ОМ4 используются для передачи высокоскоростных протоколов 40 Гбит/с и 100 Гбит/с.
