Бронированный оптический кабель для канализации: обзор серий (4–96 волокон, 2,7 кН)

При выборе волоконно-оптического кабеля для прокладки в канализационных системах ключевыми критериями являются надёжная защита от влаги, грызунов, а также высокая механическая прочность на растяжение и раздавливание. Для задач, требующих от 4 до 96 оптических жил и выдерживающих растягивающее усилие 2,7 кН, на рынке представлены специализированные серии от ведущих отечественных производителей.

Ниже представлен анализ конструкций и областей применения кабелей, предназначенных исключительно для прокладки в канализации.

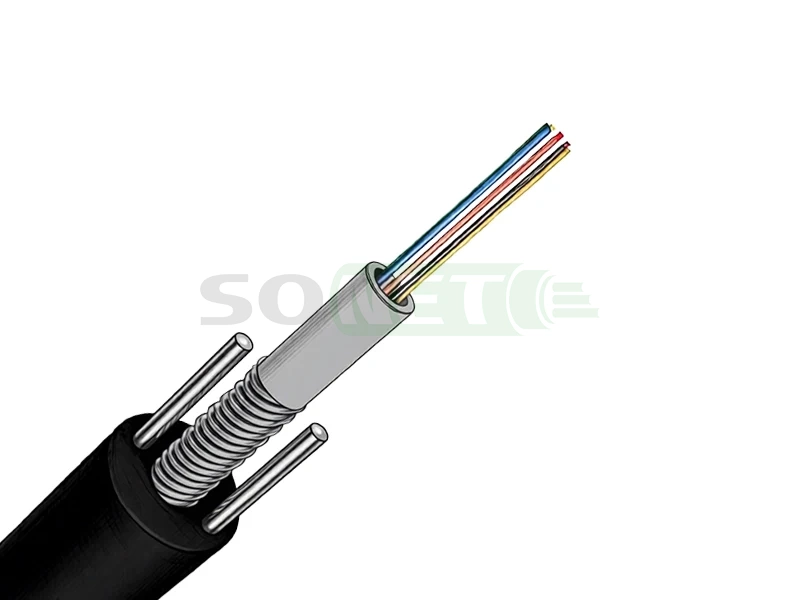

1. Кабели с центральной трубкой (для ёмкости до 24 волокон)
Это классическая и наиболее распространённая конструкция для распределительных сетей. Все волокна уложены в одну центральную полимерную трубку.
*   Серия: ИКСЛ-Т (производитель «Интегра Кабель»), ОКЦ (производитель «Еврокабель-1»).
*   Конструкция: центральная полимерная трубка с волокнами и гидрофобным заполнителем, бронепокров из стальной гофрированной ленты, наружная оболочка из полиэтилена.
*   Для чего подходит: оптимально для прокладки в кабельной канализации на ответвлениях к домам или небольшим объектам. Компактная и надёжная конструкция обеспечивает отличную защиту при ёмкости до 24 волокон.

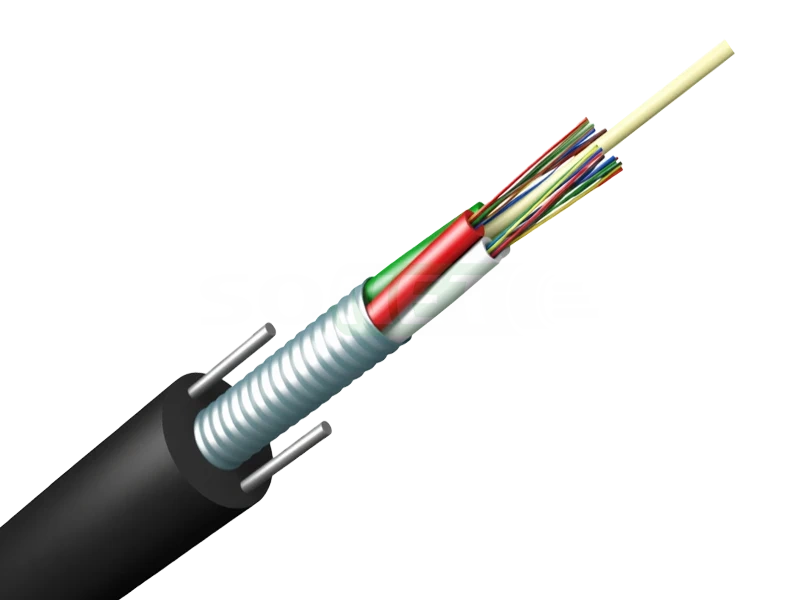

2. Кабели с повивом модулей (для ёмкости от 24 до 96+ волокон): Для магистральных участков канализации, где требуется высокая плотность волокон, используется модульная конструкция с повивом.
*   Серия: ИКСЛ-М (производитель «Интегра Кабель»).
*   Конструкция: повив нескольких оптических модулей вокруг центрального силового элемента. Броня — стальная гофрированная лента. Межмодульное пространство заполнено гидрофобным заполнителем.
*   Для чего подходит: специализированное решение для магистральных линий связи в городской и междугородной канализации. Идеально подходит для ёмкостей от 24 до 96 и более волокон.

3. Универсальные бронированные кабели (диэлектрические): Конструкция, объединяющая центральный силовой элемент и модульную скрутку, часто применяется в стандартных проектах по строительству сетей.
*   Серия: ОКДН (производитель «Интегра Кабель»).
*   Конструкция: центральный силовой элемент, вокруг которого скручены оптические модули. Броня — стальная гофрированная лента. Наружная оболочка — полиэтилен.
*   Для чего подходит: универсальный вариант для прокладки в канализации. Отличается высокой стойкостью к раздавливающим нагрузкам и надёжно защищён от влаги.
Все перечисленные серии обеспечивают требуемую прочность на растяжение (от 2,7 кН), устойчивы к раздавливающей нагрузке не менее 0,3–0,5 кН/см и рассчитаны на срок службы не менее 25 лет в условиях воздействия влаги и перепадов температур.
