Подвесные абонентские ДРОП-кабели: обзор ассортимента и решений для сетей доступа

Подвесные абонентские ДРОП-кабели (Drop cables) являются ключевым элементом при построении сетей доступа по технологии FTTx (Fiber to the x). Их основное назначение — создание «последней мили», то есть подключение конечного абонента к узлу агрегации. Благодаря разнообразию конструкций, они позволяют решать широкий спектр задач: от прокладки внутри зданий до подвески на опорах воздушных линий.

Ниже представлен обзор основных типов подвесных ДРОП-кабелей, их конструктивных особенностей и характеристик, основанный на ранее введенной информации.

1. Плоские кабели («Бабочка»)

Это наиболее распространенный тип кабеля для абонентских вводов. Его плоская форма обеспечивает удобство монтажа и минимальный радиус изгиба.

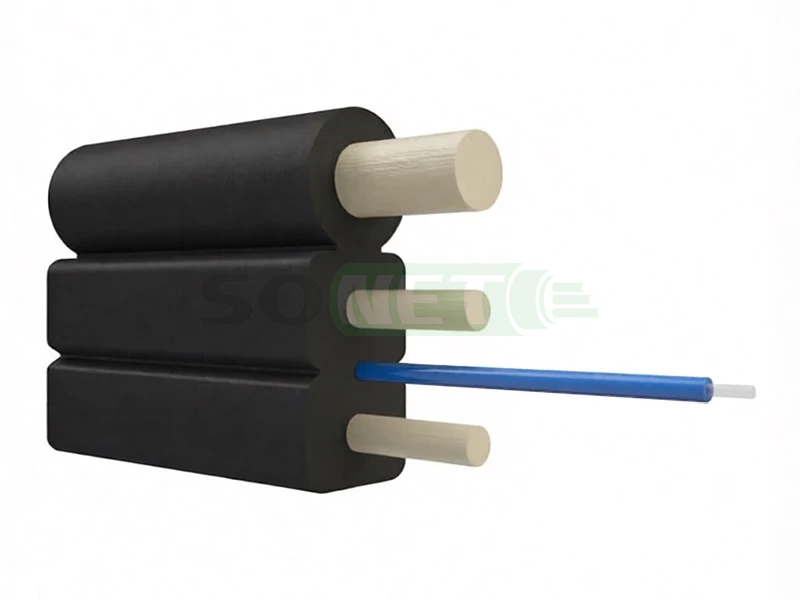

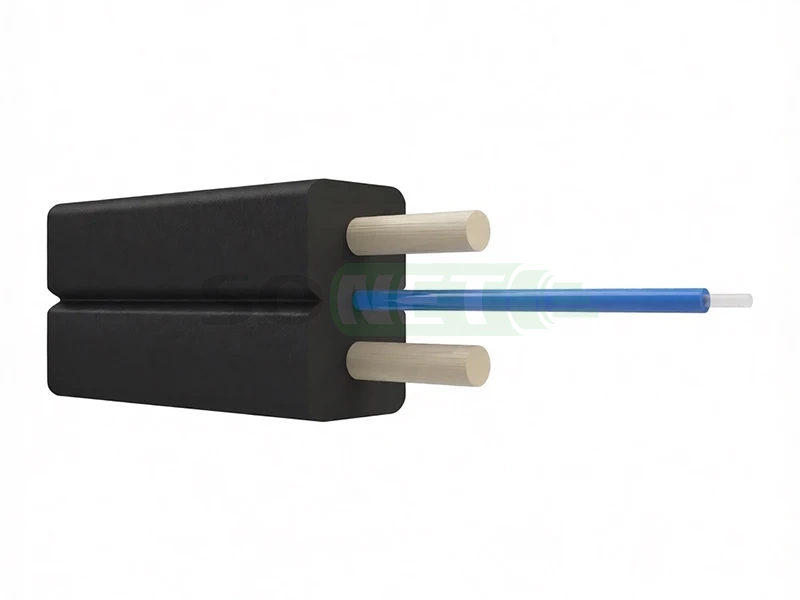

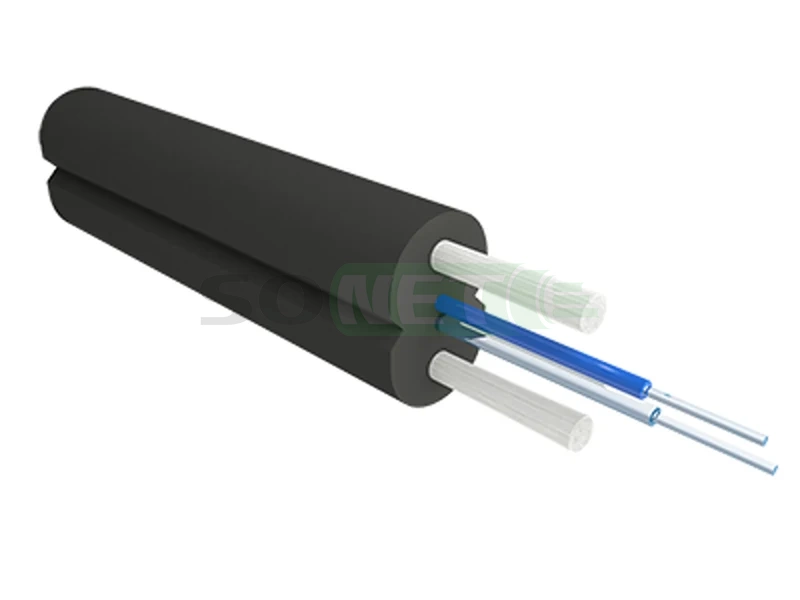

• ДРОП с диэлектрическими силовыми элементами (стеклопластик): Классическая конструкция, где в качестве несущих элементов используются стеклопластиковые прутки.

  • Примеры: ОКП-2Сп, ИК/Д2-Т (плоский), Alpha Mile Flex FTTx (2Д-Д).
  • Особенности: Полностью диэлектрическая конструкция, невосприимчивая к электромагнитным полям. Идеально подходит для подвески на опорах городского освещения и вблизи ЛЭП.
  • Растягивающее усилие: от 0,9 кН до 1,3 кН.

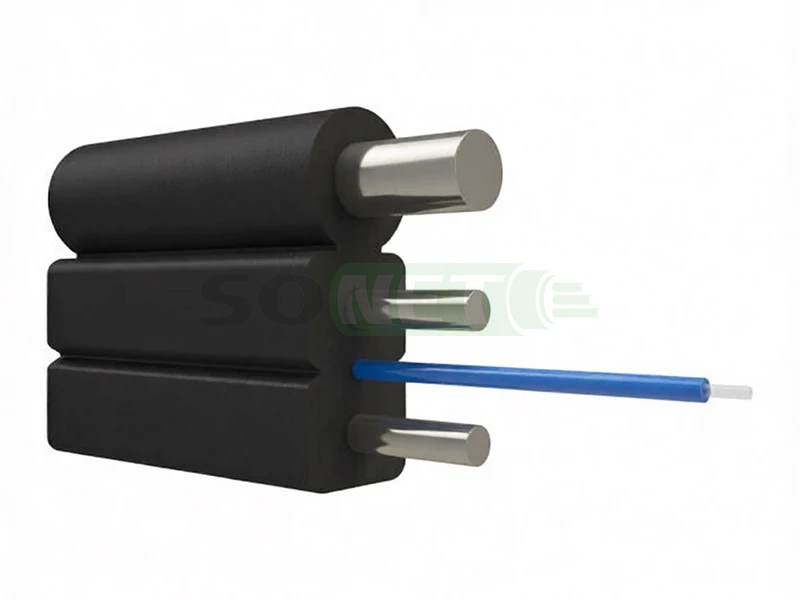

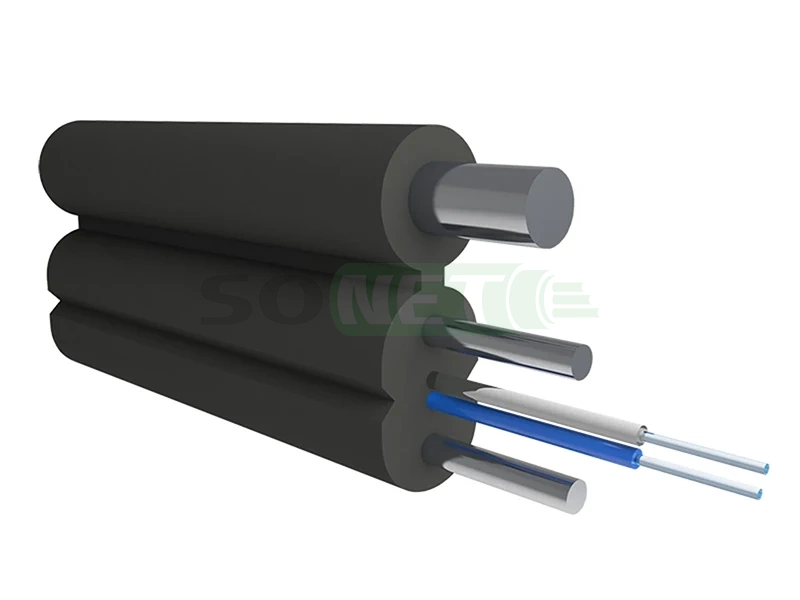

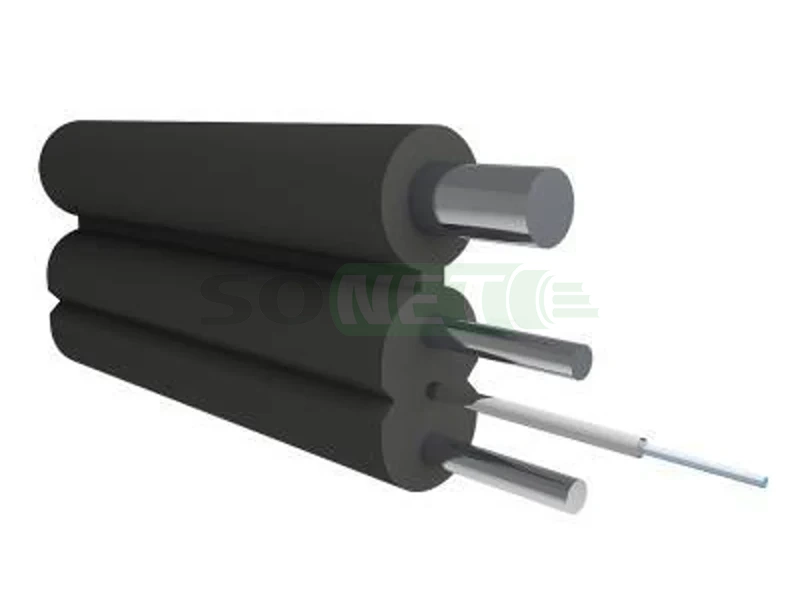

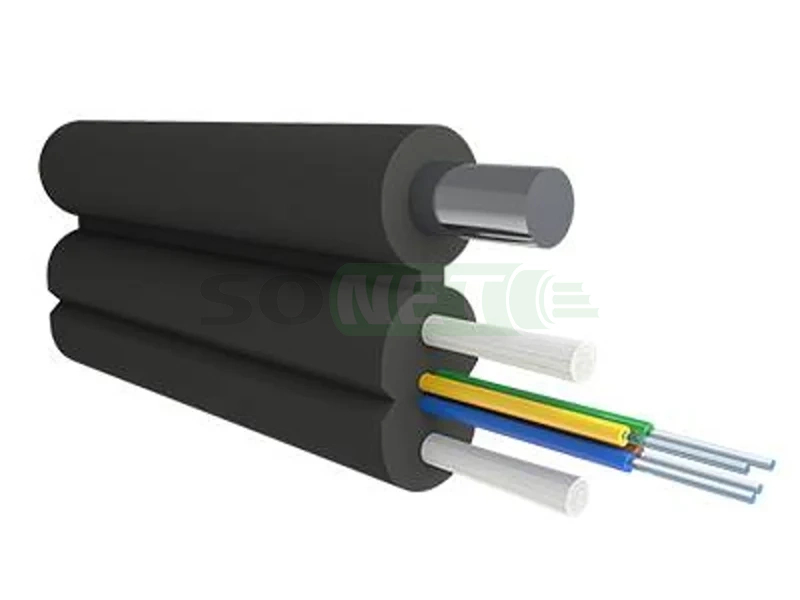

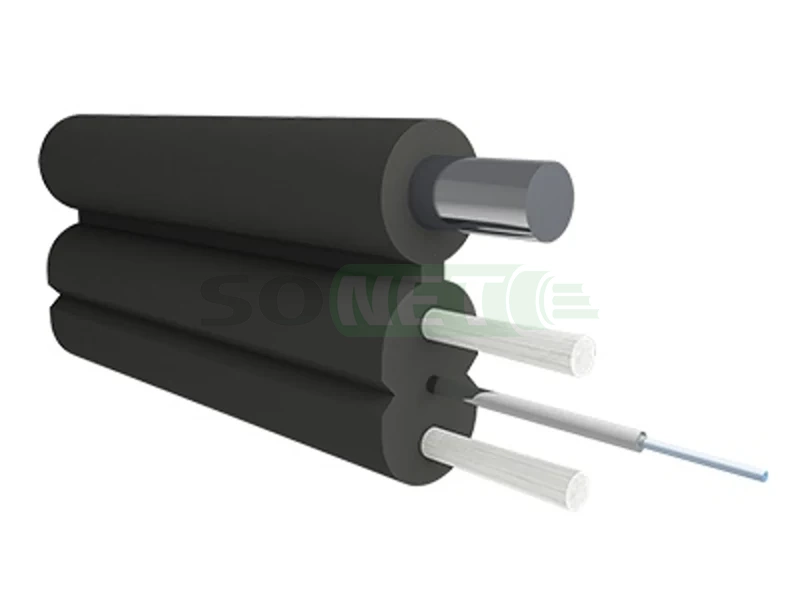

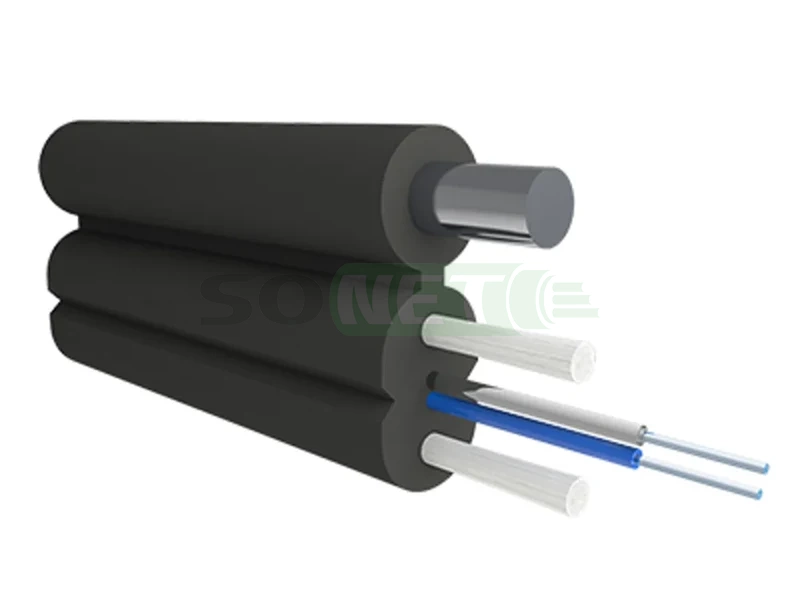

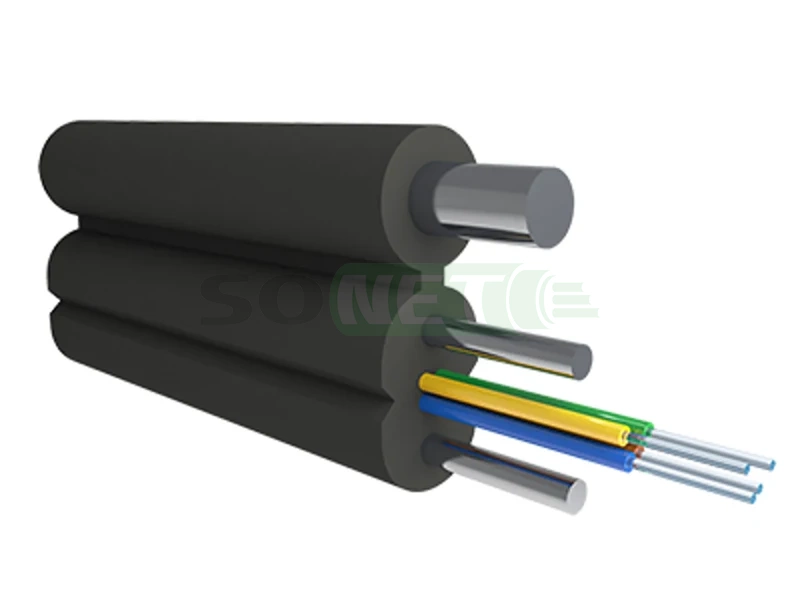

• ДРОП с металлическим силовым элементом (стальная проволока): Усиленная версия плоского кабеля, где один из силовых элементов выполнен из стальной оцинкованной проволоки.

  • Примеры: Alpha Mile Flex FTTx (604-13-XX*), Дроп-кабель «бабочка» с ВСЭ из стальной проволоки.
  • Особенности: Обеспечивает повышенную прочность на разрыв (до 1,3 кН), что позволяет использовать его для более длинных пролетов между опорами. Требует учета при вводе в здание из-за наличия металла.

2. Круглые кабели

Круглые самонесущие кабели часто используются как для распределительных сетей, так и в качестве абонентских вводов, особенно когда требуется повышенная механическая защита.

• Диэлектрические круглые кабели: Конструкция с центральным оптическим модулем и двумя периферийными стеклопластиковыми прутками.
  • Примеры: ИК/Д2-Т (круглый), ОКТ-Д.
  • Особенности: Универсальность. Могут прокладываться как по воздуху, так и в кабельной канализации, блоках, трубах. Не боятся электромагнитных наводок.
  • Растягивающее усилие: от 1,0 кН до 3,0 кН.

3. Микро-кабели ADSS

Это компактные и легкие диэлектрические кабели, предназначенные для навивки или подвески на опорах.

• Примеры: Alpha Mile Микро ADSS.
• Особенности: Имеют малый диаметр (около 5 мм) и малый вес. Устойчивость к нагрузкам обеспечивается арамидными нитями или стеклопрутками. Идеальны для экономичного развертывания сети на существующих опорах.
• Растягивающее усилие: около 1,5 кН.

Ключевые параметры при выборе

При выборе конкретной модели подвесного ДРОП-кабеля следует ориентироваться на следующие параметры:

• Растягивающее усилие: Основной показатель, определяющий максимальную длину пролета между опорами. Для стандартных задач достаточно 0,9-1,3 кН, для магистральных участков — 3,0 кН.
• Конструкция силового элемента: Диэлектрическая (стеклопластик) — универсальна и безопасна рядом с электричеством. Металлическая (стальная проволока) — обеспечивает максимальную прочность.
• Тип оболочки:
  • HDPE / ПНД: Стандартный полиэтилен для наружной прокладки.
  • LSZH / нг(А)-HF: Безгалогенная, не распространяющая горение оболочка. Обязательна для прокладки внутри зданий, в общественных местах и на объектах с массовым пребыванием людей.
• Тип волокна: Преимущественно используется одномодовое волокно стандарта G.657.A1 или G.657.A2, обладающее низкими потерями на изгибе, что критично для плотной прокладки.

Таким образом, современный ассортимент подвесных ДРОП-кабелей позволяет подобрать оптимальное решение под любую задачу: от простого подключения частного дома до создания сложной распределительной сети в городских условиях.
