Волоконно-оптический кабель для прокладки в канализации и трубах
При организации линий связи в условиях городской застройки выбор кабеля для прокладки в кабельной канализации и защитных полиэтиленовых трубах (ЗПТ) является ключевым этапом. В зависимости от условий трассы, требуемой ёмкости и норм пожарной безопасности применяются различные конструкции. Рассмотрим основные серии кабелей, предназначенные для этих задач.
1. Кабели для прокладки в защитных трубах (ЗПТ) и микротрубках
Для задувки в ЗПТ и микротрубочные каналы применяются компактные диэлектрические кабели с одномодульной (центральная трубка) или упрощённой модульной конструкцией.
* Серия ОТЦ и ОТЦН
Это классический кабель для прокладки в трубах. Конструкция с центральной трубкой обеспечивает минимальный диаметр и высокую гибкость, что критически важно для задувки.
* Конструкция: Центральный оптический модуль (ЦОМ) с волокнами и гидрофобным заполнителем, силовой элемент из стеклонитей, наружная оболочка из полиэтилена.
* ОТЦН: Модификация с оболочкой из материала, не распространяющего горение или не выделяющего галогенов (*LSZH*), что позволяет использовать кабель для одиночной прокладки внутри зданий и сооружений.
* Назначение: Идеальное решение для магистральных участков, прокладываемых методом задувки в ЗПТ.
2. Кабели для прокладки в кабельной канализации
Условия в кабельной канализации (высокая влажность, риск повреждения грызунами, сложность протяжки) требуют от кабеля усиленной защиты.
* Серия ОТД
Универсальный бронированный кабель, предназначенный для прокладки в кабельной канализации, а также для воздушной подвески.
* Конструкция: Модульная конструкция (оптические модули скручены вокруг ЦСЭ), бронепокров из стальной гофрированной ленты, наружная оболочка из полиэтилена.
* Назначение: Обеспечивает высокую стойкость к раздавливающим и растягивающим нагрузкам. Это основной выбор для строительства распределительных сетей в городской канализации.

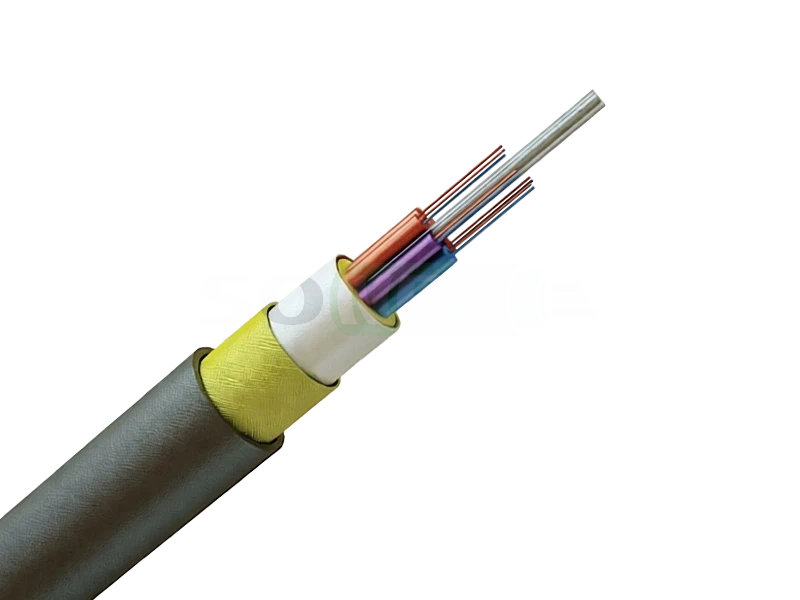

* Серия ОТДН
Модификация кабеля ОТД, предназначенная для объектов с повышенными требованиями к пожарной безопасности.
* Конструкция: Аналогична серии ОТД, но имеет наружную оболочку из материала, не распространяющего горение (*нг(А)*).
* Назначение: Применяется для прокладки в канализации, коллекторах и тоннелях, где кабель может прокладываться в пучках (групповая прокладка).
Таким образом, выбор конкретной серии зависит от условий проекта:
* Для задувки в трубы — ОТЦ или ОТЦН.
* Для прокладки в переполненной канализации — бронированный ОТД.
* Для канализации с высокими требованиями к пожарной безопасности — ОТДН.
