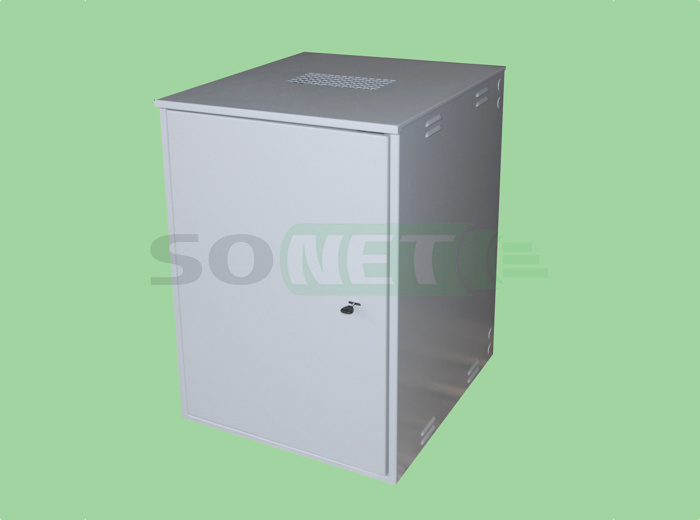

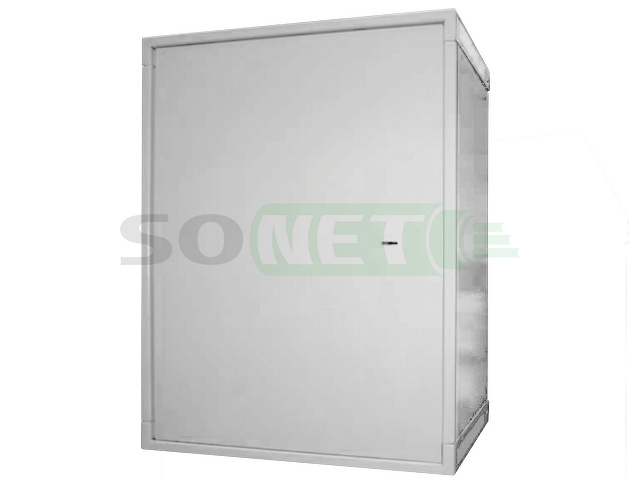

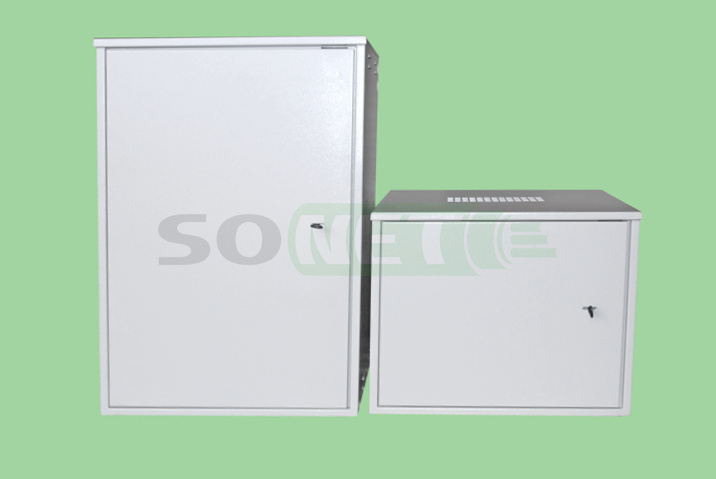

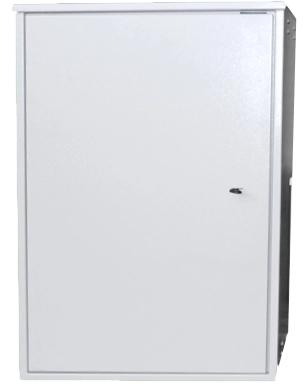

Шкаф настенный антивандальный 19", 12U, 600x600, IP31. Артикул: ШРН-12.600-М-А
Шкаф настенный антивандальный 19", 12U, 600x600, IP31. Артикул: ШРН-12.600-М-А
Антивандальные (вандалоустойчивые) настенные шкафы серии ШРН-А производства ReDGeN предназначен для установки в помещениях со свободным доступом, холлах, чердаках, подвалах. Конструктив исключает несанкционированный доступ к установленному оборудованию без использования специализированного металлорежущего инструмента. Пригодны для размещения оборудования и аппаратуры не требующих для нормальной работы узкого температурного диапазона.
Особенности конструкции шкафа ШРН-А
Шкафы антивандальные этой серии не имеют теплоизолирующего слоя (утеплителя), поэтому системы климат контроля, нагреватели, кондиционеры в них не ставятся!!!

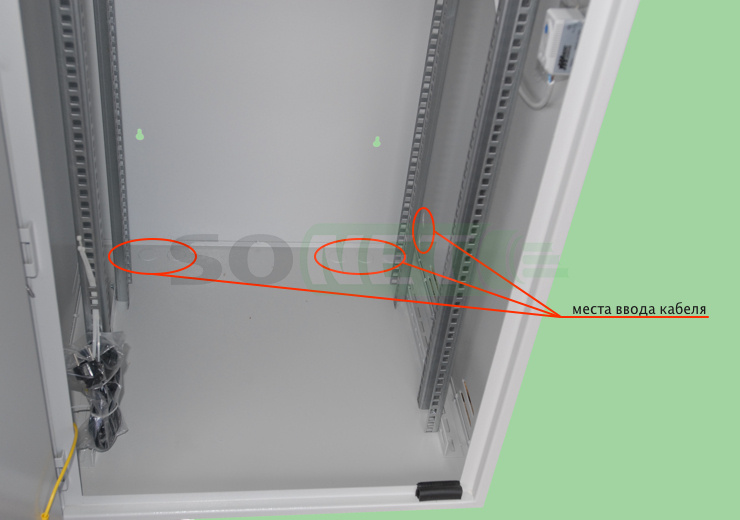

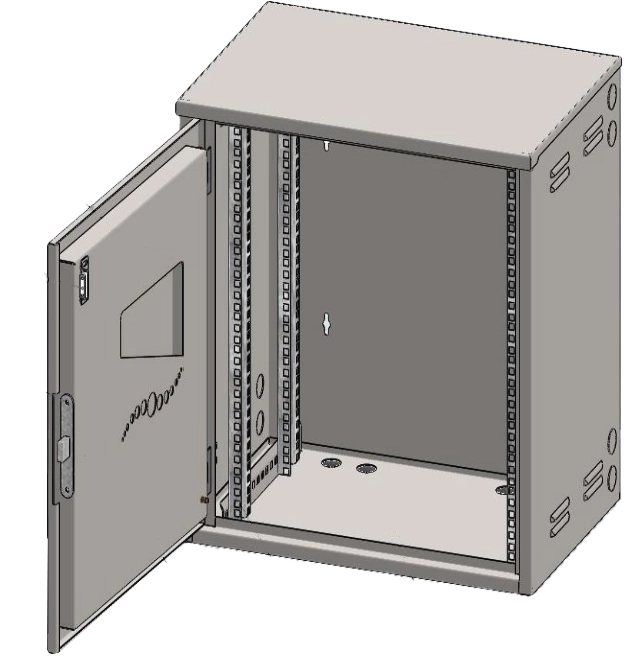

Корпуса шкафов ШРН-А и их внутренние несущие конструктивы выполнены из листового металла толщиной 1.5мм. Шкафы имеет сварную конструкцию и степень защиты IP31. Ввод кабеля осуществляется снизу. В основании шкафа имеются 4 отверстия комплектуемые заглушками (резиновые сальники). По бокам шкафа расположены по 4 дополнительных выламываемых кабельных ввода Ø30мм, 2- в верхней, и 2-в нижней частях шкафа.

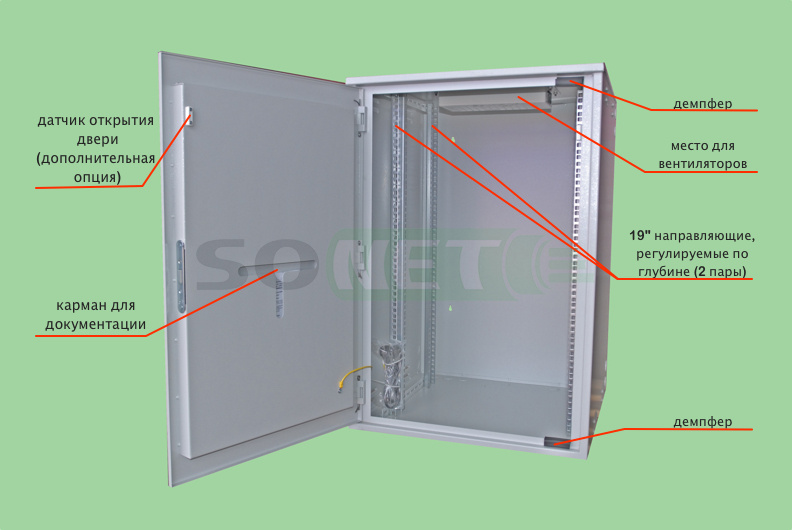

В шкафу установлено две пары регулируемых по глубине 19-ти дюймовых направляющих. (По желанию заказчика возможна установка монтажной панели, либо комбинация панели с 19” направляющими).

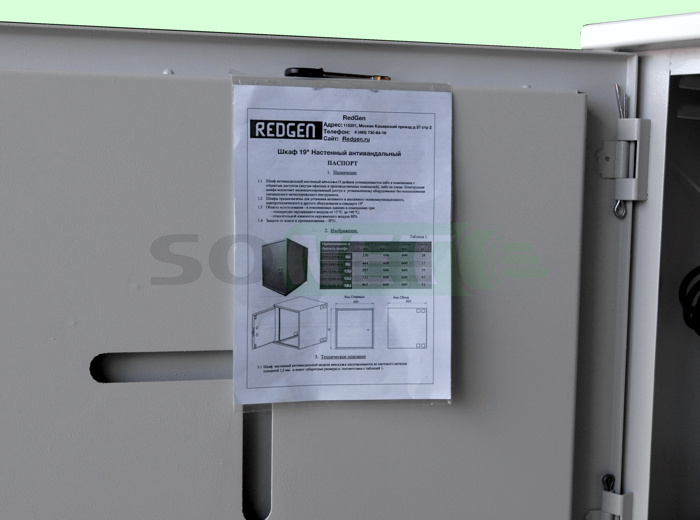

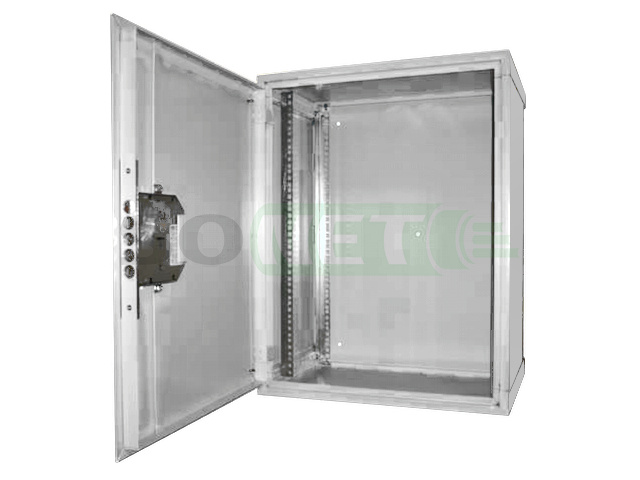

Двери крепятся на петлях скрытого типа, с внутренней стороны шкафа предусмотрен карман для документации. Шкафы запираются 3-х точечными замками сувальдного типа. На внутренней стороне двери предусмотрено места для установки “Геркона”, в базовую комплектацию не входит, приобретается отдельно. Шкаф предназначен для эксплуатации в отапливаемых зданиях и помещениях при:
- - температуре окружающего воздуха от +5 ºС до +40 ºС;
- - относительной влажности окружающего воздуха 80%
Выбирая серию ШРН-А, вы инвестируете в безопасность вашей инфраструктуры, опираясь на качество отечественной инженерии и материалов. Эти шкафы обеспечивают необходимый уровень защиты по оптимальной стоимости. Вы можете купить антивандальный настенный шкаф 12U глубиной 600 мм в Москве с доставкой по всей России. Актуальная цена с НДС указана в торговом каталоге.

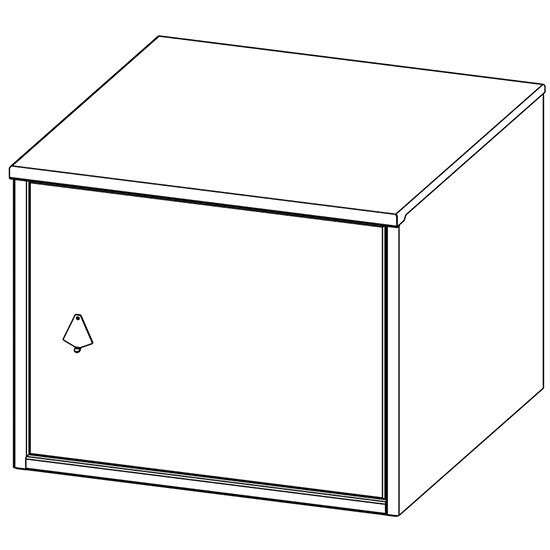

В ассортименте есть антивандальные шкафы настенные со степенью зашиты IP65, для использования на улице, ознакомиться с моделями можно тут.
| № | Наименование | Описание |
|---|---|---|
| 1 | Материал изготовления | Листовая сталь, толщина 1.5 мм |
| 2 | Дверь шкафа | Замок 3-х точечный сувальдного типа, на дверь смонтирован карман для документов |

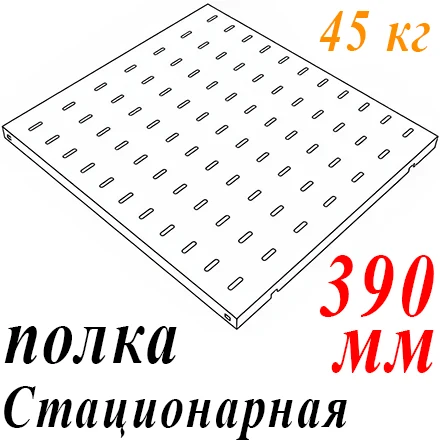

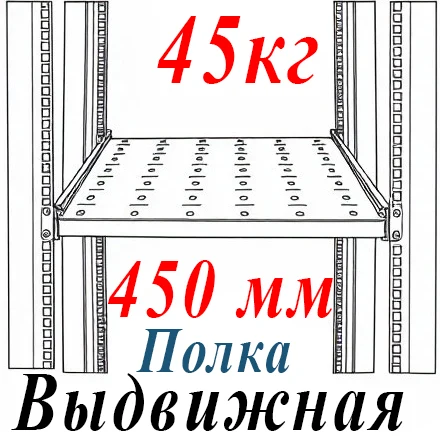

| 3 | 2 пары 19 дюймовых направляющих | Возможность регулировки по глубине, установка полок. |
| 4 | Вентиляция шкафа | На боковых стенках шкафа по 4 отверстия в нижней и верхней части шкафа |
| 5 | Кабельный ввод в боковых стенках шкафа с каждой стороны | 4 штуки, заглушки ступенчатый сальник Ø30мм, два в верхней части шкафа и два в нижней части шкафа |
| 6 | Кабельный ввод в основании шкафа | 4 штуки, заглушки ступенчатый сальник Ø30мм |
| 7 | Степень защиты шкафа | IP31 |
| 8 | Рабочий диапазон использования | От + 5℃ до +40℃ и относительной влажности окружающего воздуха 80% |
| 9 | Цвет шкафа | Светло-серый (Ral7035) |
| 10 | Грузоподъёмность | 60 кг |

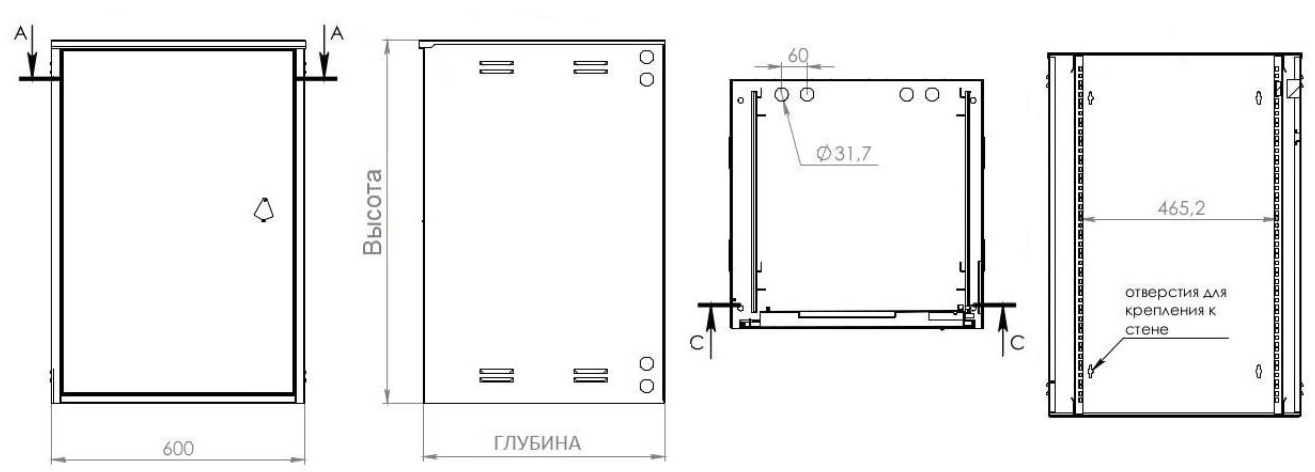

.webp?k=1792331368)

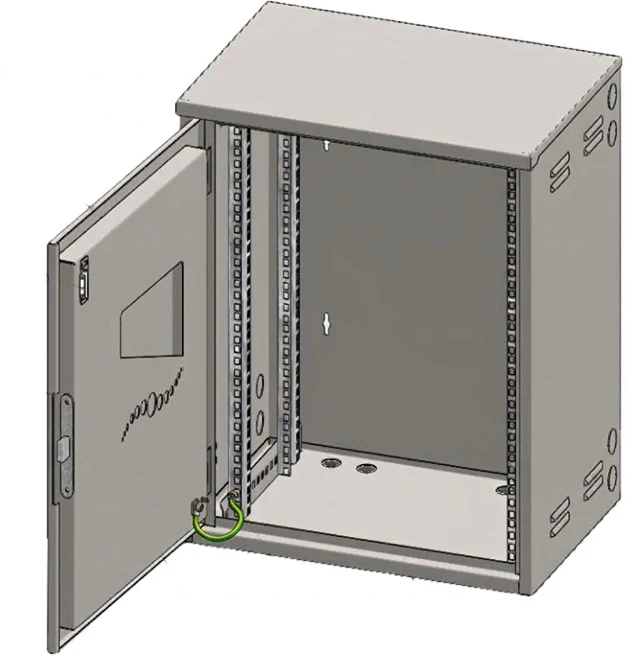

| № | Наименование | Кол-во, шт | Изображение |
|---|---|---|---|
| 1 | Сварной корпус | 1 |
|
| 2 | Дверь распашная | 1 | |
| 3 | Вертикальные профили 19" | 4 | |
| 4 | Замок с комплектом ключей | 1 | |
| 5 | Карман для документов (А4) | 1 | |
| 6 | Датчик открытия "геркон" (приобретается отдельно) | 1 | |
| 7 | Кабельный ввод (Ступенчатый сальник Ø30мм) | 4 + 8(опционально) | |

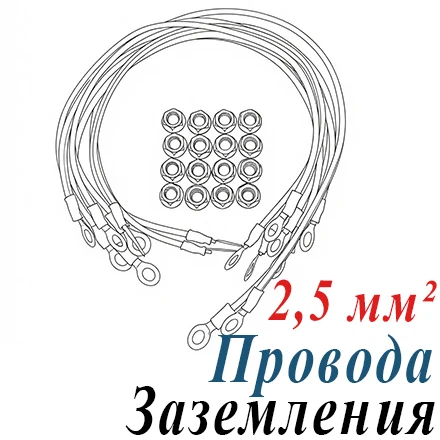

| 8 | Гибкий проводник заземления | 1 |
| № | Наименование | ШРН-6.600-М-А |
|---|---|---|
| 1 | Высота, мм | 600 |
| 2 | Высота, (Unit) | 12 |
| 3 | Ширина, мм | 600 |
| 4 | Глубина, мм | 600 |
| 5 | Рабочая глубина, мм | 568 |
| 6 | Грузоподъёмность, кг | 60 |
| 7 | Вес, кг | 32 |
| 8 | Объём упаковки, м³ | 0.216 |
| 9 | Материал изготовления | Листовая сталь, толщиной 1.5мм |
| 10 | Упаковка | Картон |
Тепловые потоки и вентиляция в антивандальных настенных шкафах ReDGeN
Эффективное охлаждение — ключевой фактор стабильной работы телекоммуникационного оборудования. Антивандальные настенные шкафы ReDGeN спроектированы с учетом законов естественной конвекции и поддерживают установку активных систем для отвода тепла от тепловыделяющих компонентов.Естественная (пассивная) вентиляция

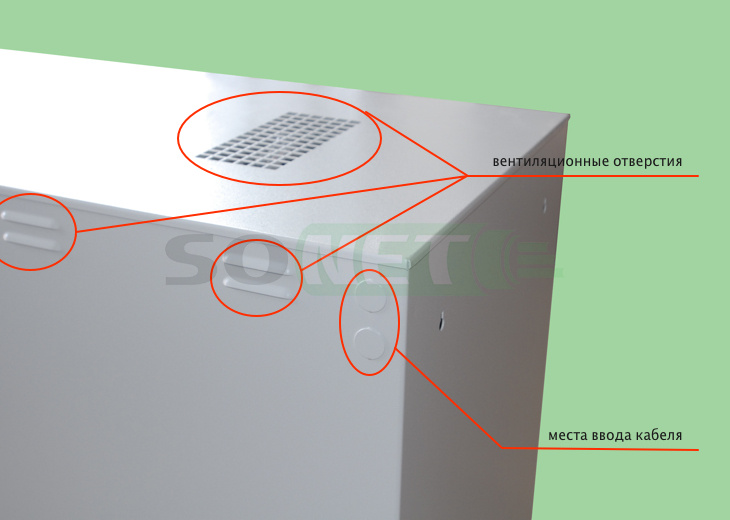

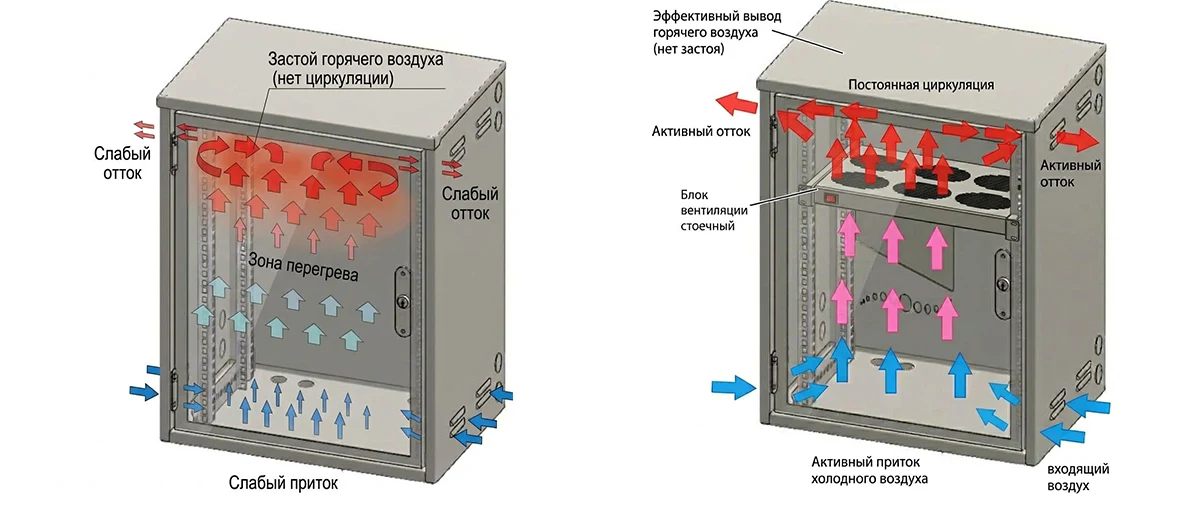

Основой терморегуляции в шкафу служит принцип естественной конвекции: нагретый воздух всегда поднимается вверх, а холодный опускается вниз. Для обеспечения этой циркуляции в базовой комплектации антивандальных шкафов ReDGeN в нижней и верхней частях боковых стенок предусмотрены 4 технологические перфорации (рисунок 1).
- Нижние отверстия служат для забора холодного воздуха из окружающей среды.
- Верхние отверстия обеспечивают выход нагретого воздуха, поднимающегося от установленного оборудования.
Рекомендации при установке тепловыделяемого оборудования
При размещении в шкафу активного оборудования с высоким тепловыделением (серверы, мощные коммутаторы, радиомодули) пассивной вентиляции становится недостаточно. Для предотвращения перегрева и продления срока службы устройств необходимо выполнить следующие требования:

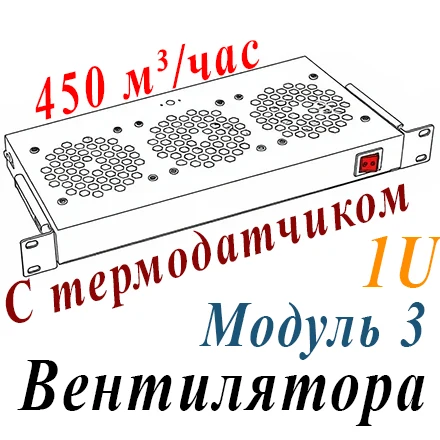

1. Установка юнитового модуля вентиляции (Рисунок 2)

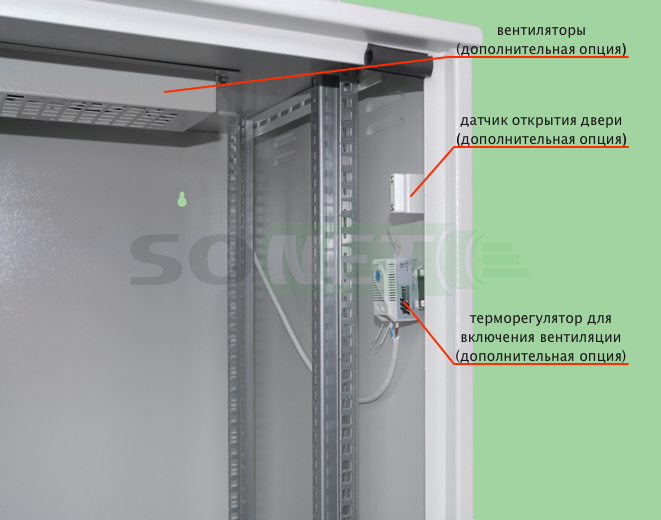

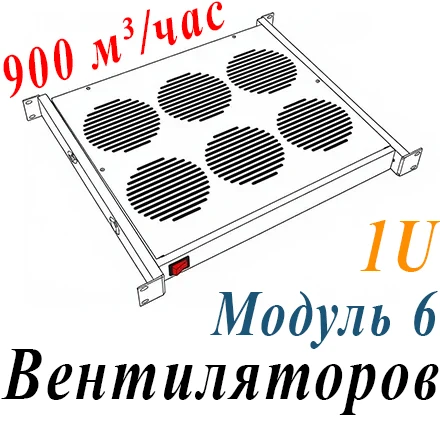

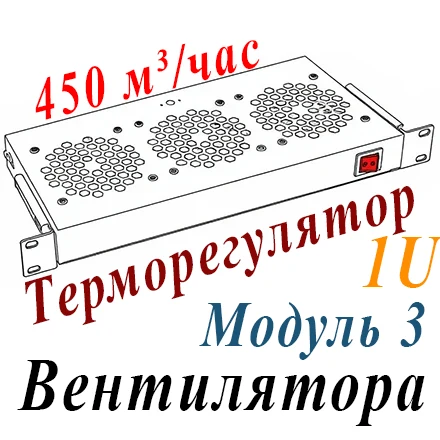

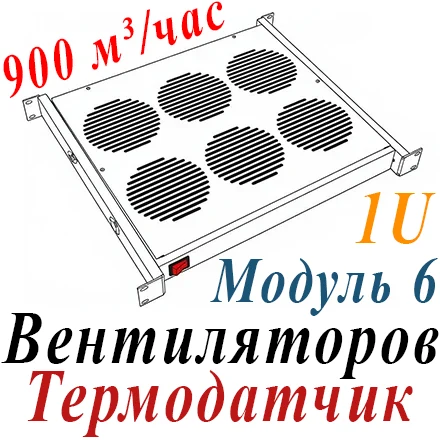

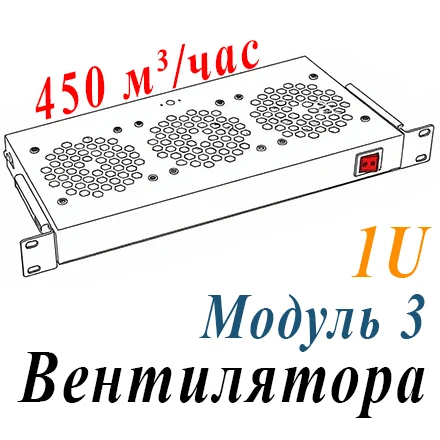

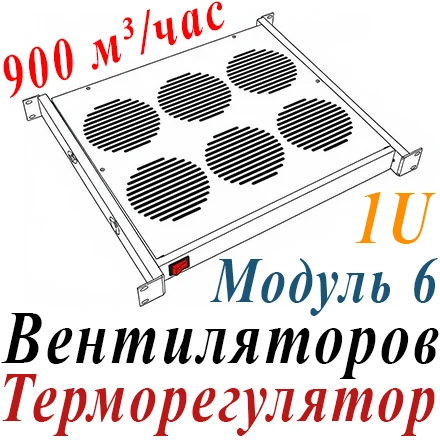

Для принудительного отвода тепла рекомендуется использовать активные 19-дюймовые вентиляторные модули. Они устанавливаются в верхней части юнитового пространства шкафа. Поскольку горячий воздух концентрируется под потолком корпуса, вытяжные вентиляторы эффективно выталкивают его за пределы шкафа, значительно увеличивая скорость воздухообмена. Для автоматизации процесса модуль рекомендуется с термостатом либо термодатчиком, который будет включать обдув только при достижении критической температуры.
Кабели — главный враг правильного воздушного потока. Провода, хаотично пересекающие внутреннее пространство шкафа, создают «воздушную пробку», мешая холодному воздуху поступать к лицевой части оборудования, а горячему — выходить с тыльной.

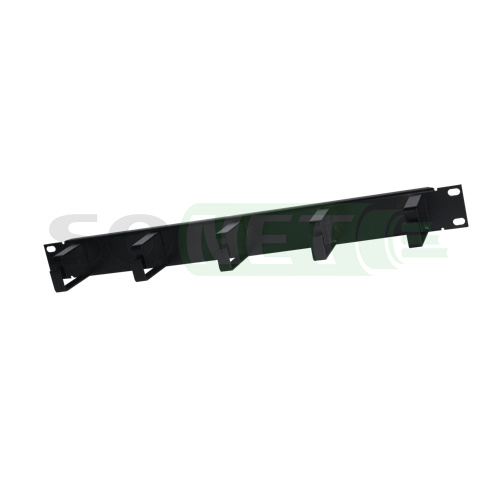

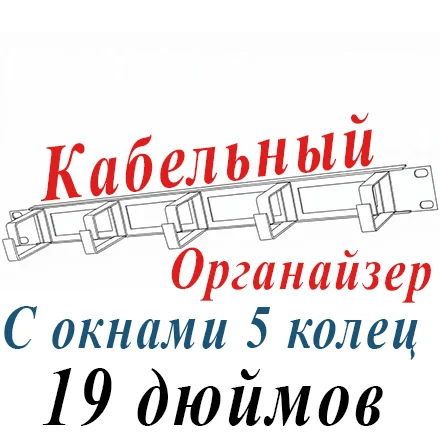

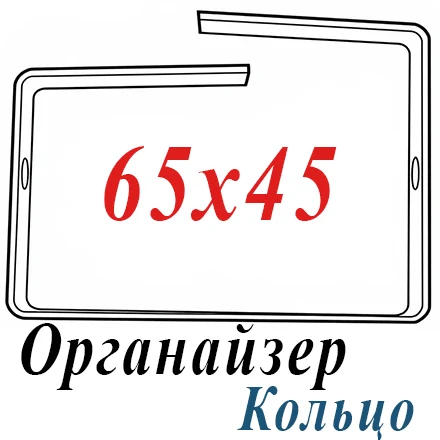

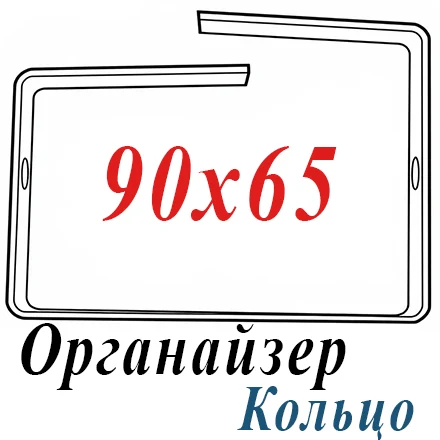

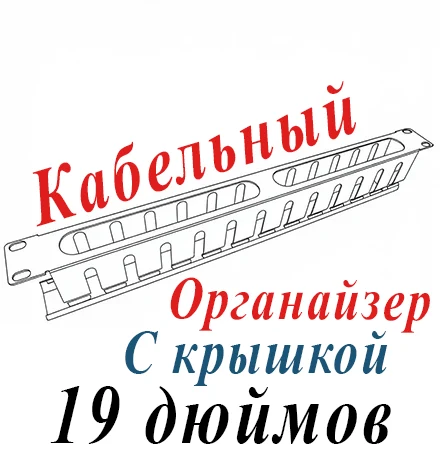

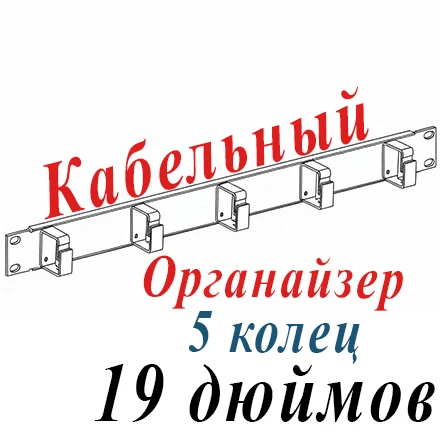

- Использование органайзеров: Все патч-корды и кабельные жгуты необходимо прокладывать строго по вертикальным и горизонтальным органайзерам. Это освобождает центральную 19-дюймовую плоскость для беспрепятственного прохождения воздуха сквозь перфорацию серверов и коммутаторов.

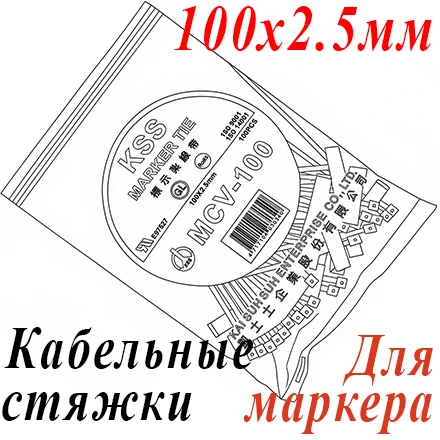

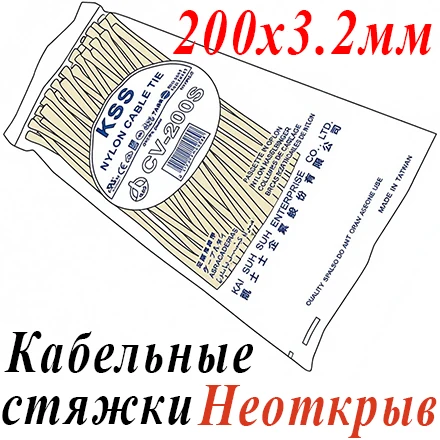

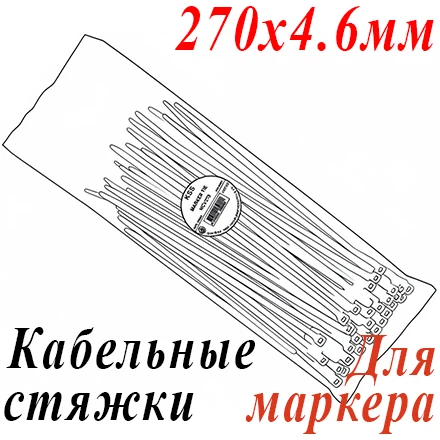

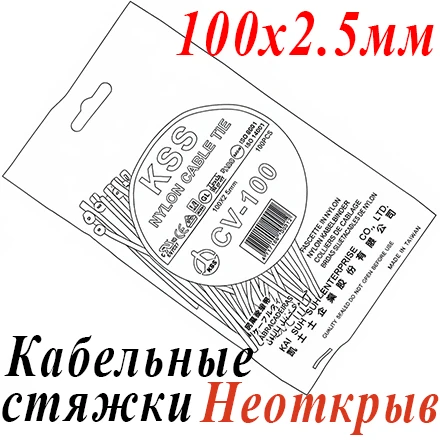

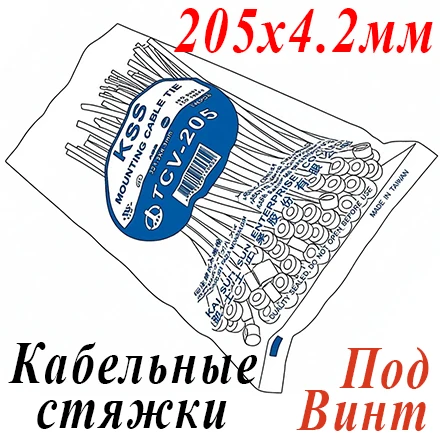

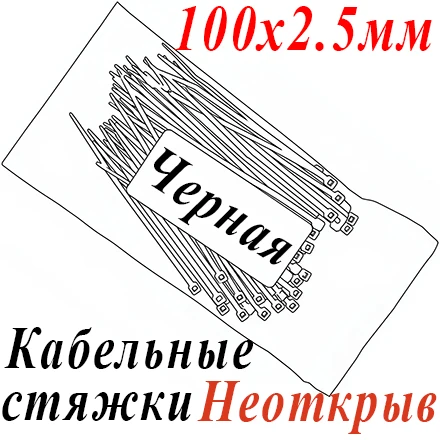

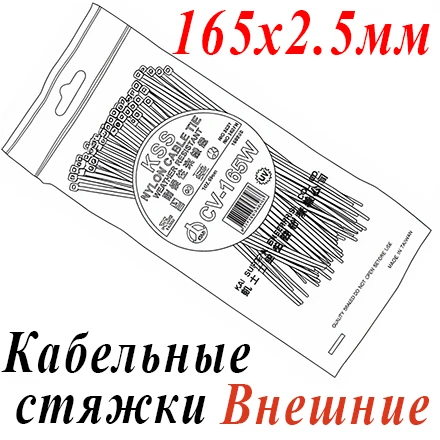

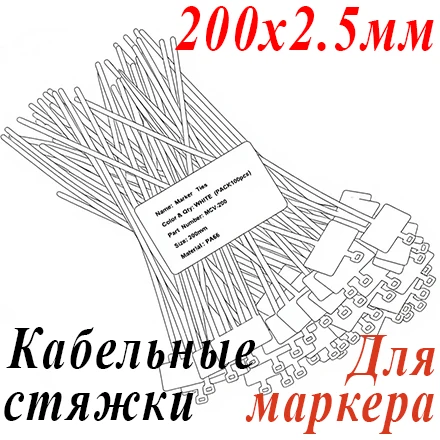

- Кабельные стяжки: В местах, где установка органайзеров невозможна, провода следует плотно стягивать в пучки с помощью нейлоновых стяжек и прижимать к боковой раме или крыше шкафа, максимально удаляя их от зоны забора воздуха.

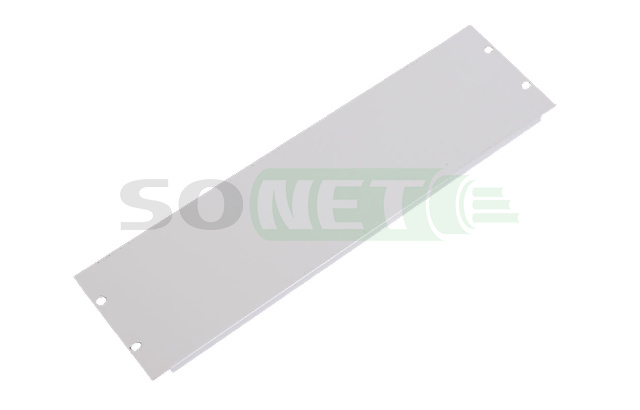

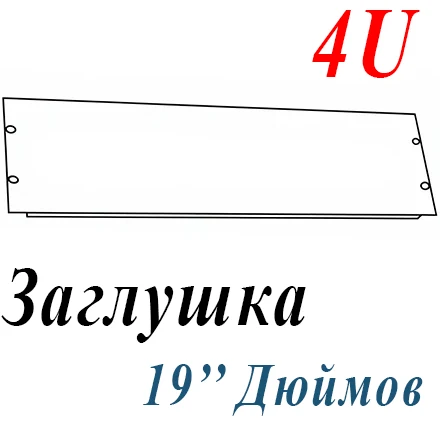

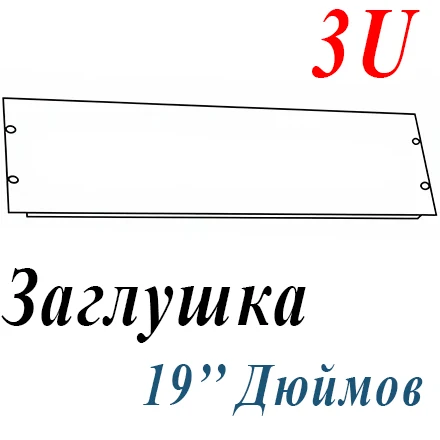

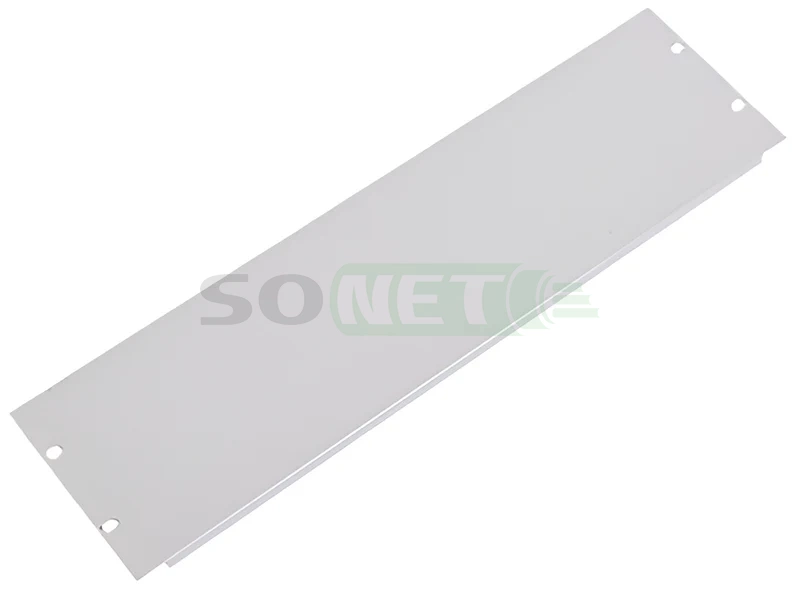

Неиспользуемые юниты в 19-дюймовой стойке создают обходные пути для воздуха (рециркуляцию). Горячий воздух из верхней части шкафа может опускаться через пустые слоты вниз к входу холодного воздуха, нарушая общую схему конвекции.
