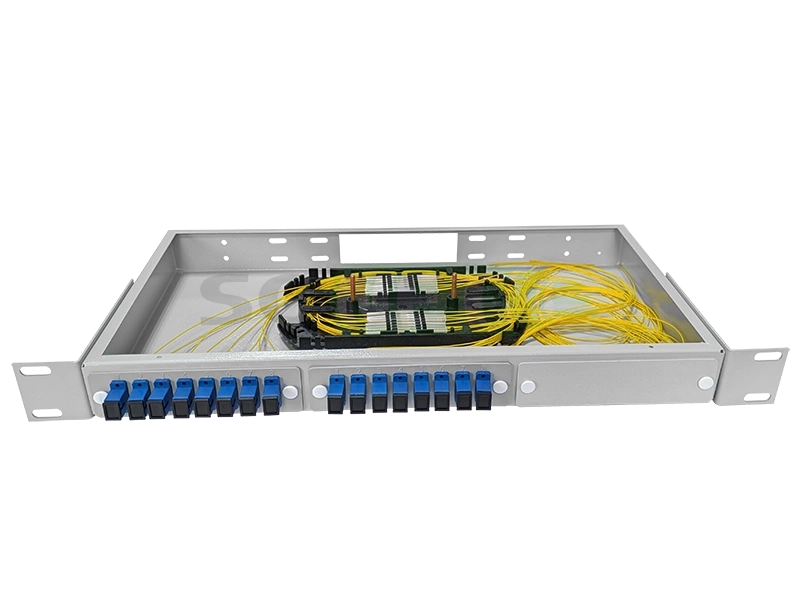

Оптический кросс 19" 1U - 16 портов SC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 16 портов SC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Кросс распределительный стоечный 19" стационарный, со сплошной лицевой панелью, предназначен для установки в коммутационную стойку (шкаф) размера 19 дюймов по ГОСТ 28601.2–90 (МЭК 297). После монтажа волоконно-оптического кросса, он служит местом разделки и дальнейшей коммутации с активным оборудованием магистрального оптического кабеля, с использованием термоусадочных гильз КДЗС, пигтейлов и проходных адаптеров. Кросс полностью соответствует «Правилам применения кроссового оборудования», утвержденным Приказом Министерства информационных технологий и связи Российской Федерации от 24.04.2006 г. №52 (зарегистрирован в Минюсте России 15.05.2006 г., регистрационный номер № 7817).
Комплект поставки: Кросс полностью укомплектованный (поставляется пред собранным, позиции разложены по пакетам и упакованы внутри корпуса панели)
№ |
Наименование |
Количество |
1 |
Корпус с крышкой |
1 шт. |
2 |
Пластиковый закрывающийся пакет |
1 шт. |
3 |
Пластиковые стяжки |
2 шт. |
4 |
Барашек для крепления сплайс-пластины |
2 шт. |
5 |
Планки для фиксации кабеля на задней стенке кросса |
1 шт. |
6 |
Болты для крепления планок фиксации кабеля на задней стенке |
2 шт. |
7 |
Болт заземления |
1 шт. |
8 |
Болты для крепления крышки кросса |
2 шт. |
9 |
Болты для крепление боковых кронштейнов к кроссу |
8 шт. |
10 |
Пластиковая клипса для крепления адаптерных планок |
6 шт. |
11 |
Упаковка гофрокороб |
1 шт. |
12 |
Сменная планка для оптических розеток 8 SC/LC duplex Кл |
1 шт. |
13 |
Сменная планка заглушка (8) кл/кл |
2 шт. |
14 |
Оптическая розетка SC sm/mm |
16 шт. |
15 |
Заглушка SC/LC duplex пластик черный |
16 шт. |
16 |
Шнур оптический pt SC/UPC 9/125мкм 1.5м LSZH (пигтейл) |
16 шт. |
17 |
СКУ-1 сплайс-кассета пластик |
1 шт. |
18 |
Крышка для СКУ-1 |
1 шт. |
19 |
Комплект для защиты сварки, 60мм |
4 шт. |
Технические данные:
№ |
Наименование |
Свойства |
1 |
Сталь |
1 мм; |
2 |
Корпус кросса выполнен из листовой стали |
имеет антикоррозийное порошковое покрытие; |
3 |
Габариты корпуса (без ушек) |
405х210х45 мм; |
4 |
Крепление кросса в стойке |
Регулируемое по глубине |
5 |
Вес изделия |
2,9 кг |
6 |
объём |
0,004 м3 |
7 |
цвет |
цвет светло-серый (RAL7035); |
8 |
Степень защиты |
IP20; |
9 |
Монтаж кросса |
19 дюймовое крепление |
10 |
Высота |
1U юнит |
11 |
Количество портов |
12 портов SC UPC, SM 9/125мкм |
12 |
Емкость кросса позволяет устанавливать |
1 сплайс-кассеты; |
13 |
Поставляется |

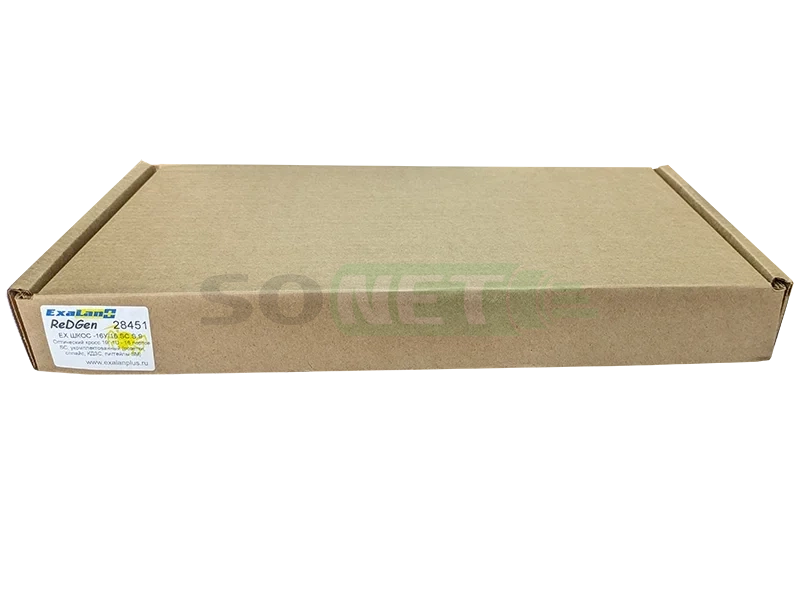

В индивидуальной упаковке |
Возможны варианты поставки укомплектованных кроссов:
- Предсобранный кросс. Компоненты для кроссировки поставляются в одной упаковке с изделием;

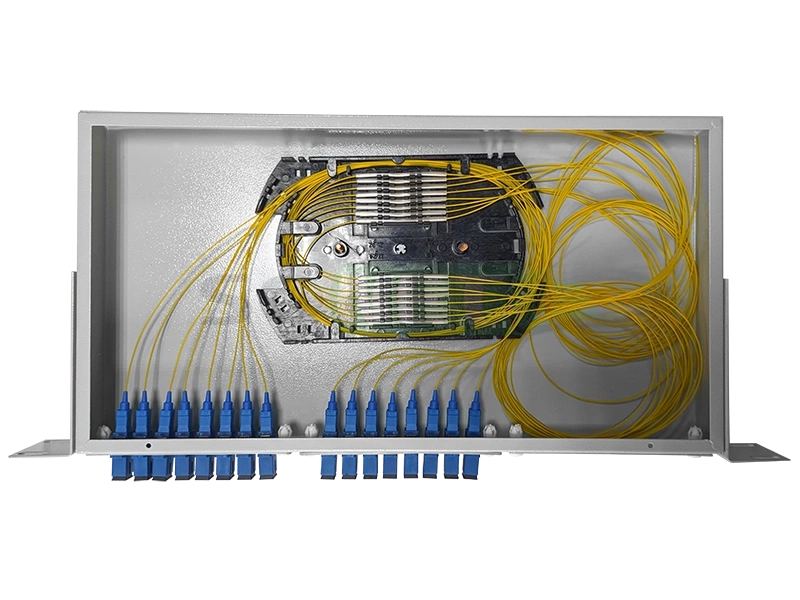

- Смонтированный кросс. Проходные адаптеры установлены в посадочные места лицевой панели, пигтейлы воткнуты в проходные адаптеры, организованна укладка волокна внутри коммутационной панели до сплайс кассеты внутри корпуса, что значительно экономит время на объекте.
