Шкаф распределительный телефонный уличный двухдверный ШРУ2-600
Назначение.
Шкаф распределительный телефонный уличный ШРУ2-600 предназначен для эксплуатации на открытом воздухе (при температуре от -60С до +55С), а также внутри отапливаемых и не отапливаемых помещений.
Устанавливается в местах перехода с магистральных линий на распределительные кабели местных телефонных сетей общего пользования и обеспечивает промежуточную коммутацию цепей и их электрических измерений.
Техническое описание.

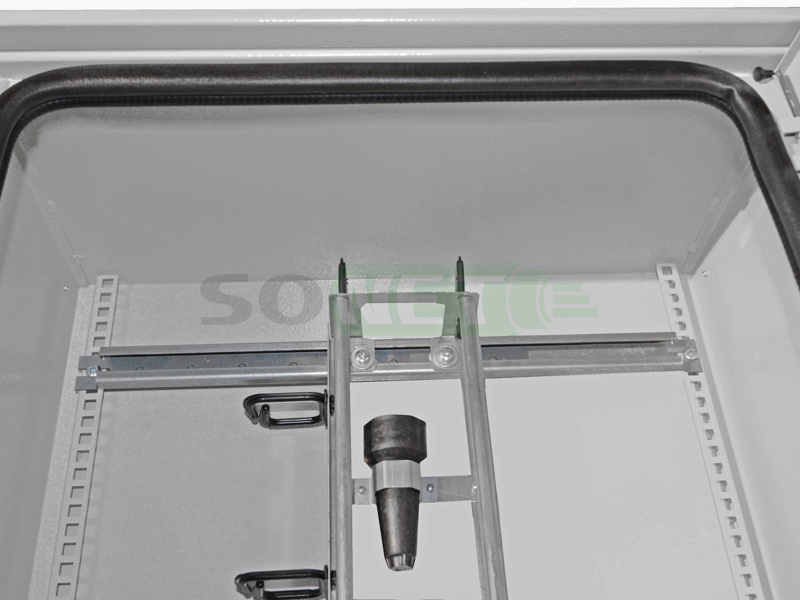

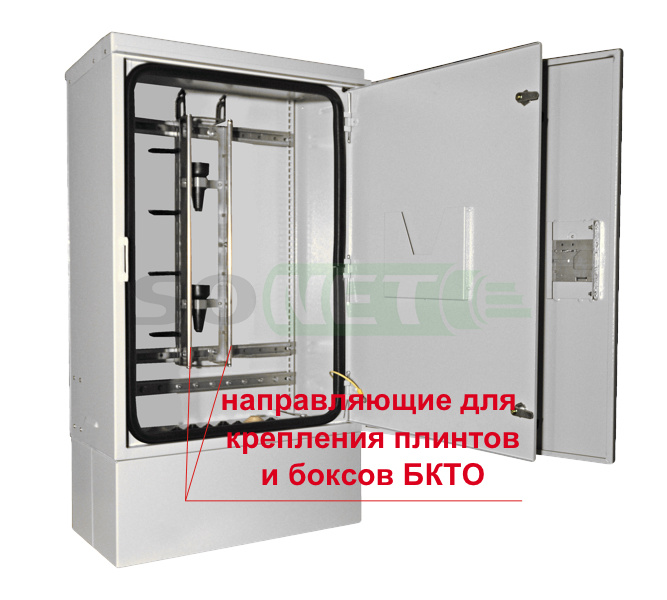

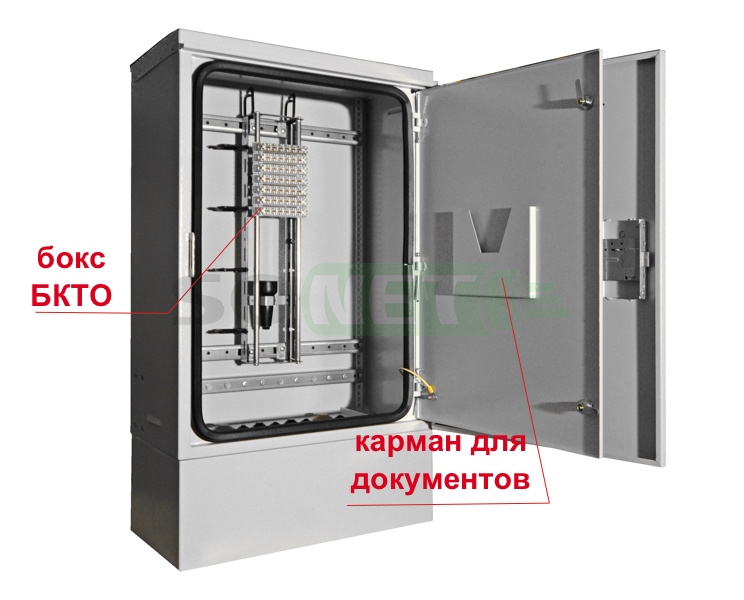

Для размещения врезных плинтов внутри шкафа размещаются боксы БКТО-200, на 20 посадочных мест каждый.

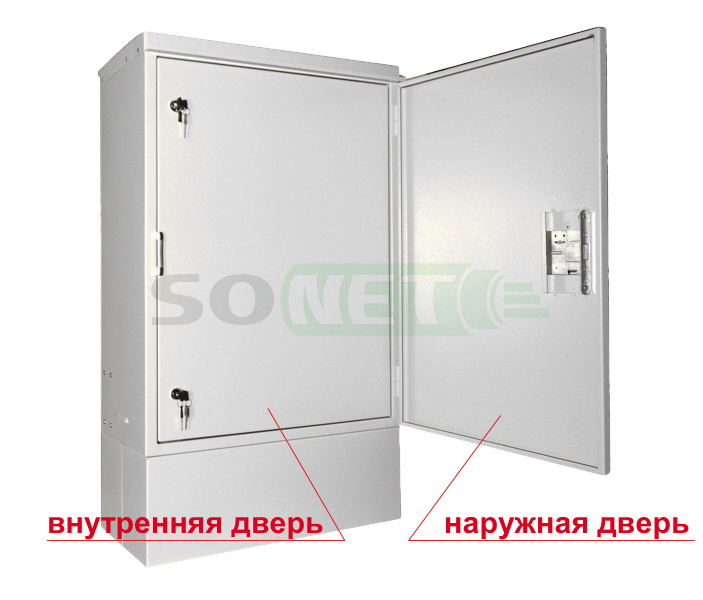

Для защиты от несанкционированного доступа шкаф ШРУ2 оснащен двумя дверями с замками врезного типа. На внутренней двери установлены скрытые петли.
Шкафы распределительные уличные ШРУ2 обеспечивают следующие конструктивные параметры:
- защиту кабелей и коммутационного оборудования, установленных внутри шкафа распределительного, от атмосферных осадков;
- подключение к врезным контактам плинтов до 600 пар проводов;
- концевую заделку кабелей, с металлической и пластмассовой оболочкой и проведение контрольных измерений с расстыковкой линейной и станционной сторон.
Шкаф герметизируется уплотнителем по контуру двери.
Покрытие – порошковое, ударопрочное, полимерно-эпоксидное, цвет RAL 7035 (светло-серый).

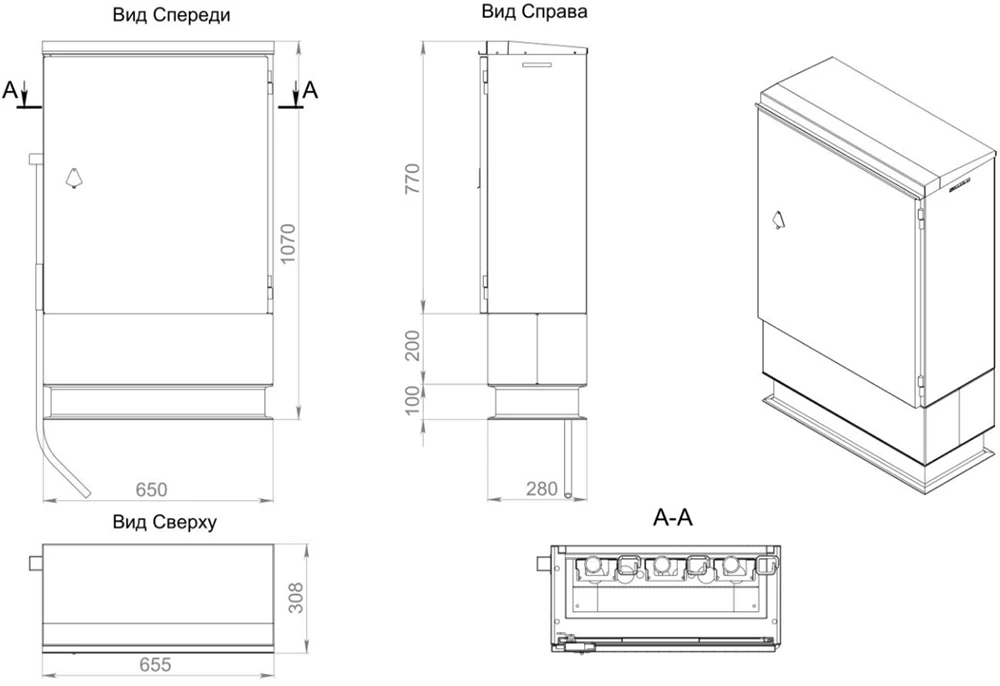

Технические характеристики:
Параметры | Значения |
Ширина, мм | 655 |
Глубина, мм | 310 |
Высота, мм | 1070 |
Масса, кг (пустой) | 61 |
Масса, кг (с монтажными хомутами и плинтами) | 68 |
Макс. Количество устанавливаемых боксов БКТО-200 на 200 пар | 3 шт. |
Шкаф ШРУ2-600 изготавливается из стального холоднокатаного проката по ГОСТ19904-90, толщиной 1.5-2 мм, либо из листовой оцинкованной стали ГОСТ З52246-04, толщиной 1.5-2 мм.
Степень защиты от воздействия окружающей среды не ниже IP 54.
Конструкция и комплектность
В зависимости от пожелания Заказчика, шкафы могут быть скомплектованы монтажными хомутами любой ёмкости, а также плинтами и маркировочными корпусами.

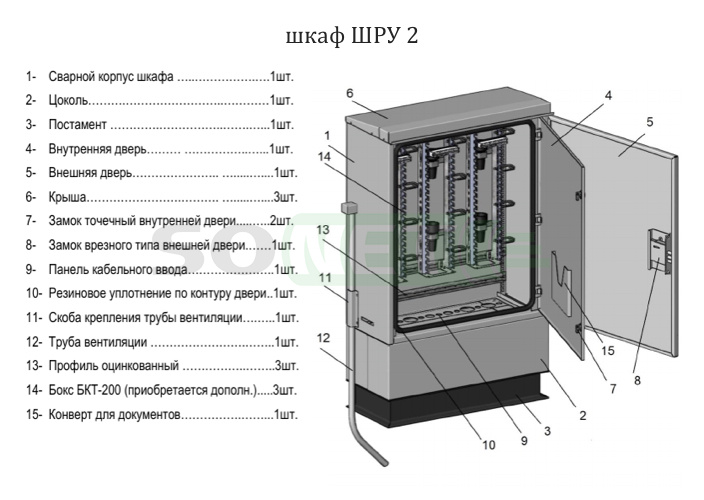

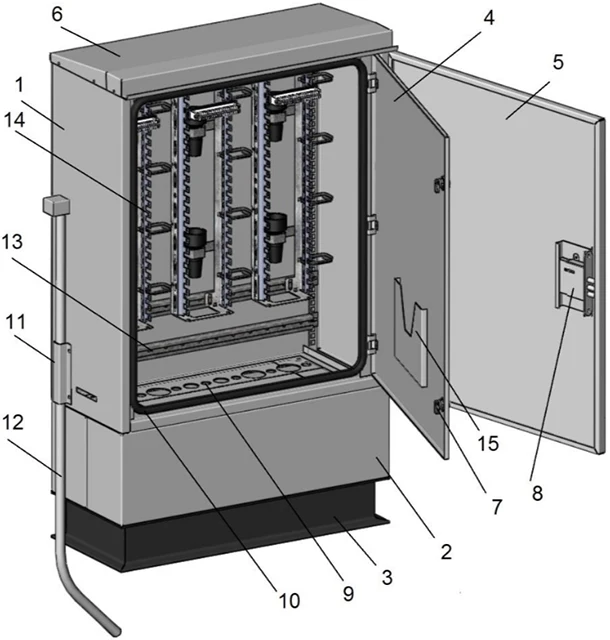

Шкаф ШРУ2-600 состоит из следующих элементов:
Сварной корпус шкафа | 1 шт. |
Цоколь | 1 шт. |

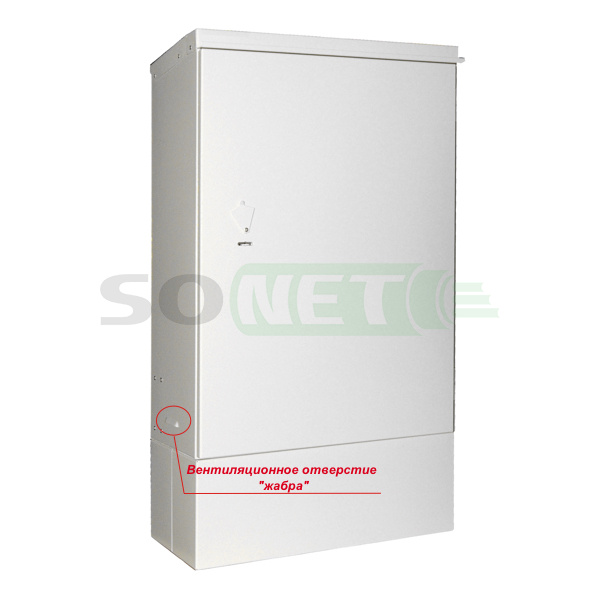

Труба вентиляции | 1 шт. |
Крыша под уклоном | 1 шт. |
Постамент (цоколь) сварной, высотой 100 мм (приобретается дополнительно) | 1 шт. |
Дверь внутренняя | 1 шт. |
Дверь внешняя | 1 шт. |
Скоба крепления вентил. трубы | 1 шт. |
Резиновое уплотнение по корпусу | 1 шт. |
Профиль горизонтальный | 3 шт. |

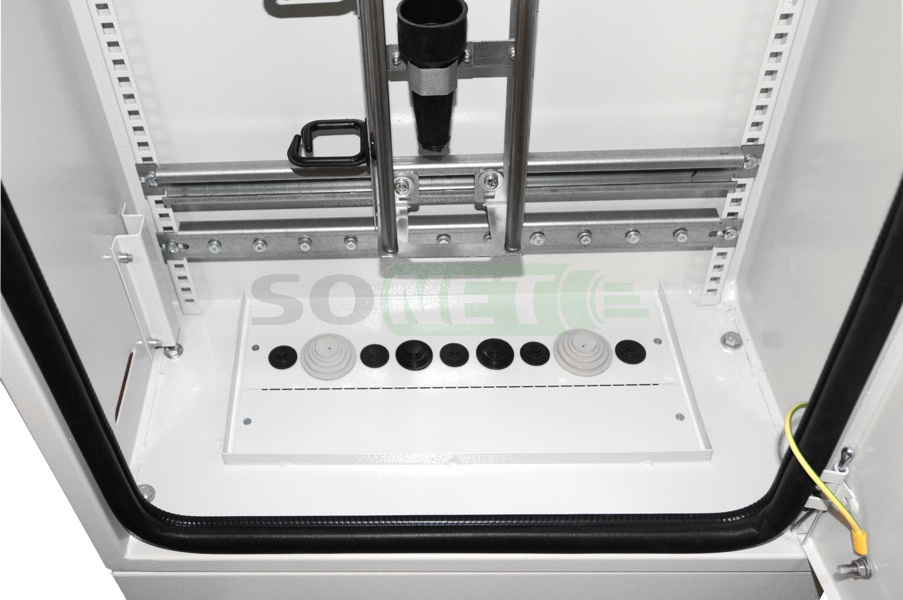

Панель кабельного ввода | 1 шт. |
Бокс БКТ-200 (приобретается дополнительно) | 3 шт. |
Замок врезного типа с ключами | 1 шт. |
Замок точечный внутренней двери | 2 шт. |
Конверт для документов | 1 шт. |

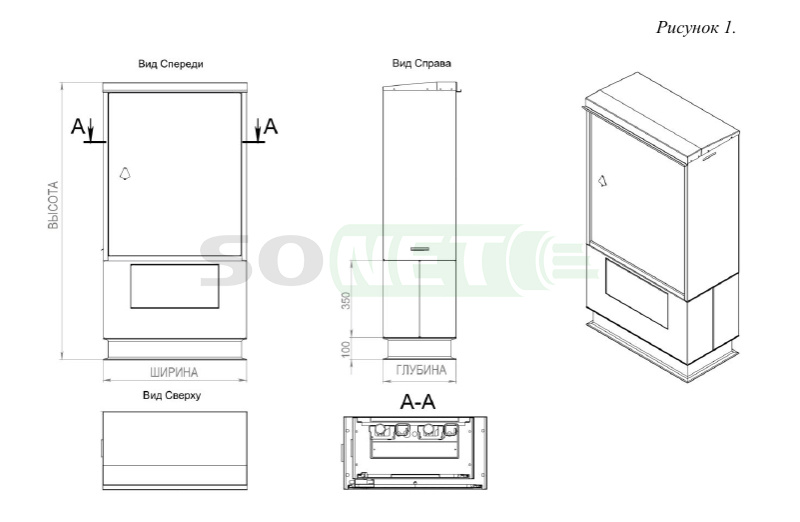

Ассортиментный ряд
Артикул |
Ширина , мм |
Глубина, мм |
Высота, мм |
Масса, кг (пустой) | Масса, кг (с монтажными хомутами и плинтами) | Количество боксов БКТО-200 |
ШРУ2-400 | 555 | 310 | 975 | 49 | 54 | 2 |
ШРУ2-600 | 655 | 310 | 1070 | 61 | 68 | 3 |
ШРУ2-800 |
|
|
|
|
|
|
ШРУ2-1200 | 655 | 310 | 1570 | 78 | 82 | 6 |
ШРУ2-1800 |
|
|
|
|
|
|
ШРУ2-2400 |
|
|
|
|
| 12 |
