Шкаф распределительный телефонный уличный двухдверный ШРУ2-800
Шкафы распределительные телефонные уличные двухдверные ШРУ2-800
Назначение телефонных распределительных шкафов.
Шкаф распределительный телефонный уличный ШРУ2-800 двухдверные (по принципу тамбура) предназначен для эксплуатации на открытом воздухе (при температуре от -60С до +55С), а также внутри отапливаемых и не отапливаемых помещений. Обладает повышенной вандалоустойчивостью, тамбурная система дверей затрудняет доступ к коммутационному оборудованию "охотникам за цветными металлами".
Шкаф ШРУ устанавливается в местах перехода с магистральных линий на абонентские кабели местных телефонных сетей общего пользования и обеспечивает промежуточную коммутацию телефонных кабелей и их электрических измерений.
Техническое описание шкафов ШРУ-2

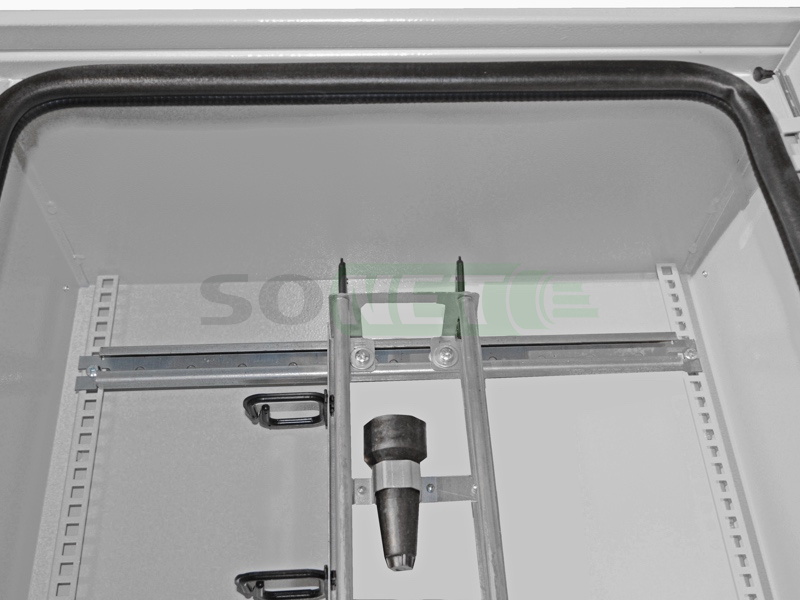

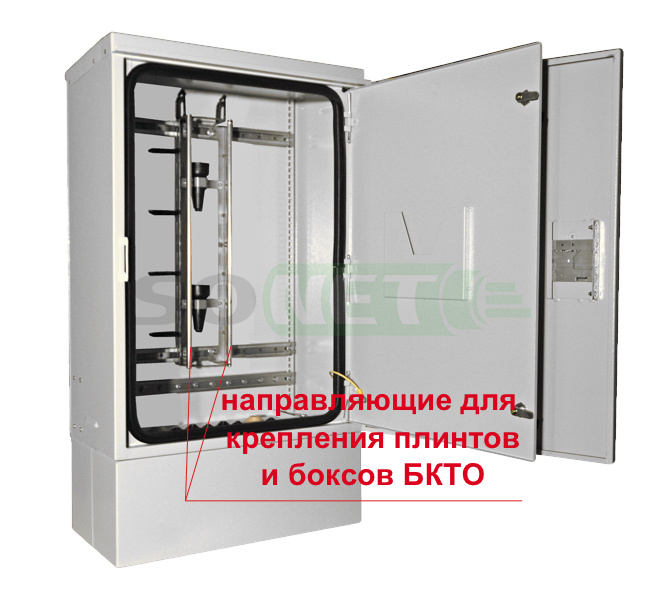

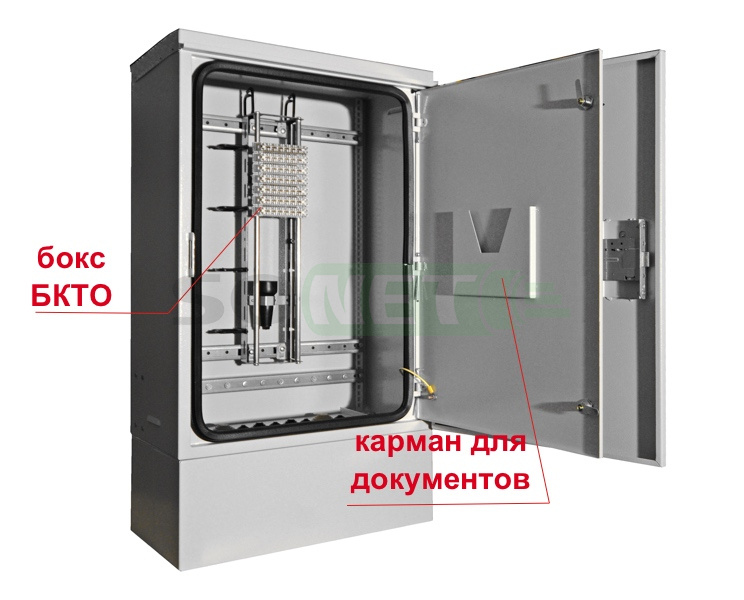

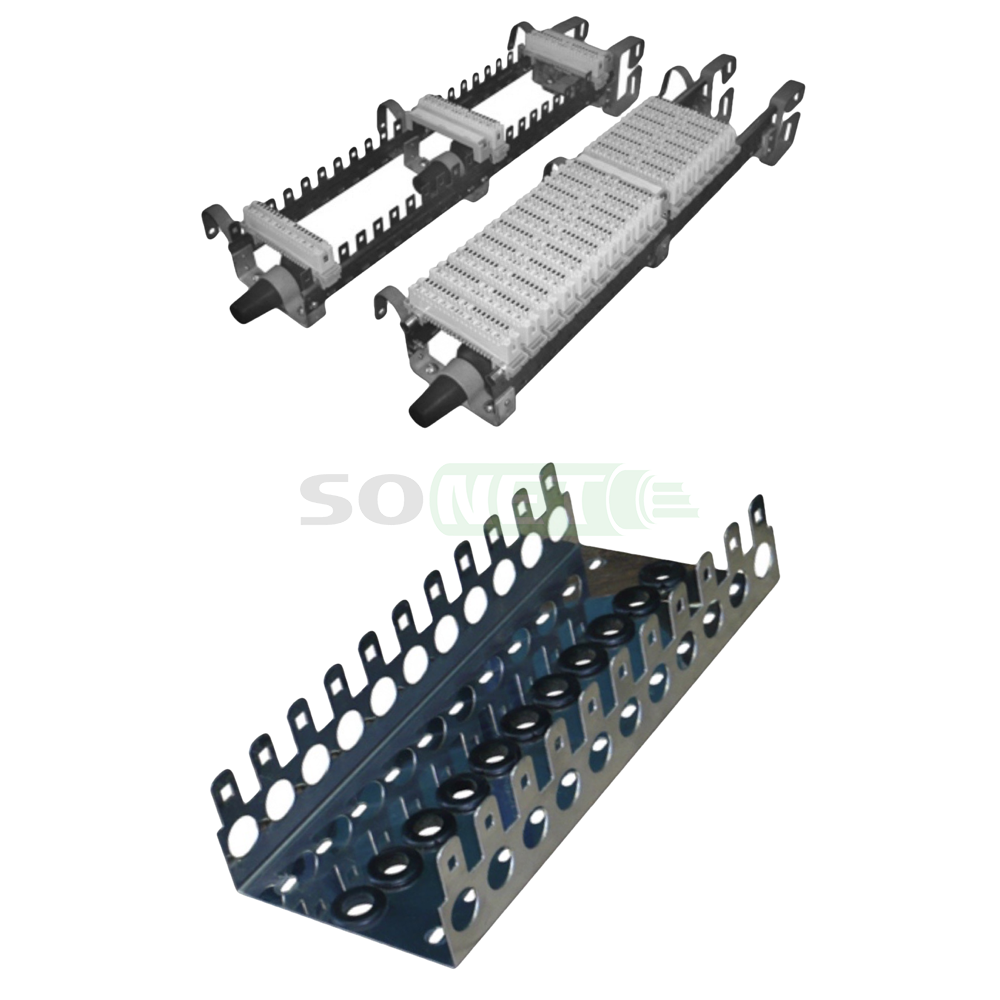

Для размещения врезных плинтов внутри шкафа размещаются боксы БКТО-200, на 20 посадочных мест каждый.

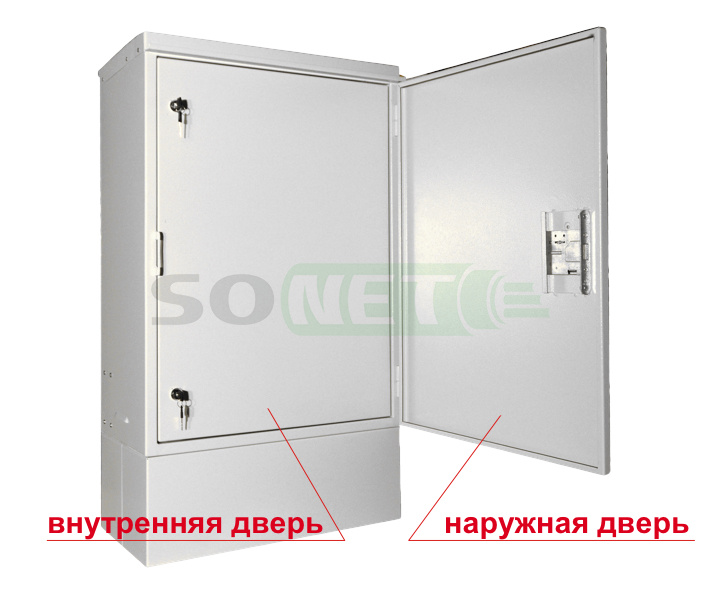

Для защиты от несанкционированного доступа шкаф ШРУ2 оснащен двумя дверями с замками врезного типа. На внутренней двери установлены скрытые петли.
Шкафы распределительные уличные ШРУ2 обеспечивают следующие конструктивные параметры:
- защиту кабелей и коммутационного оборудования, установленных внутри шкафа распределительного, от атмосферных осадков;
- подключение к врезным контактам плинтов до 800 пар проводов;
- концевую заделку кабелей, с металлической и пластмассовой оболочкой и проведение контрольных измерений с расстыковкой линейной и станционной сторон.

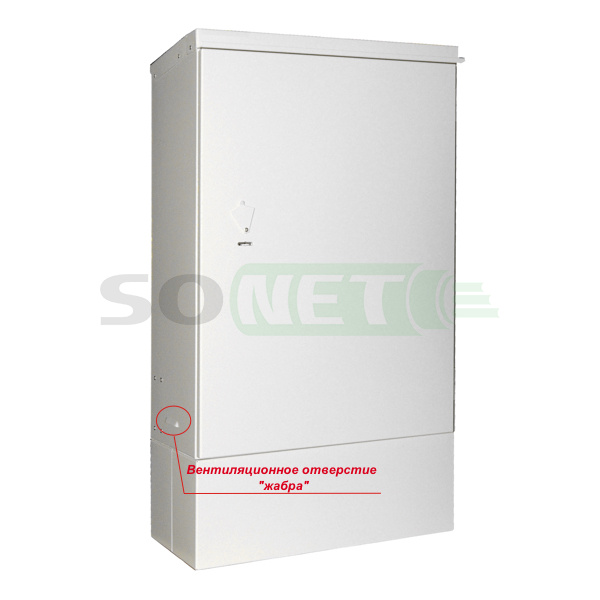

- для исключения окисления мест соединения плинтов и кабелей в шкафу предусмотрена вентиляция.
Шкаф герметизируется уплотнителем по контуру двери.
Покрытие – порошковое, ударопрочное, полимерно-эпоксидное, цвет RAL 7035 (светло-серый).

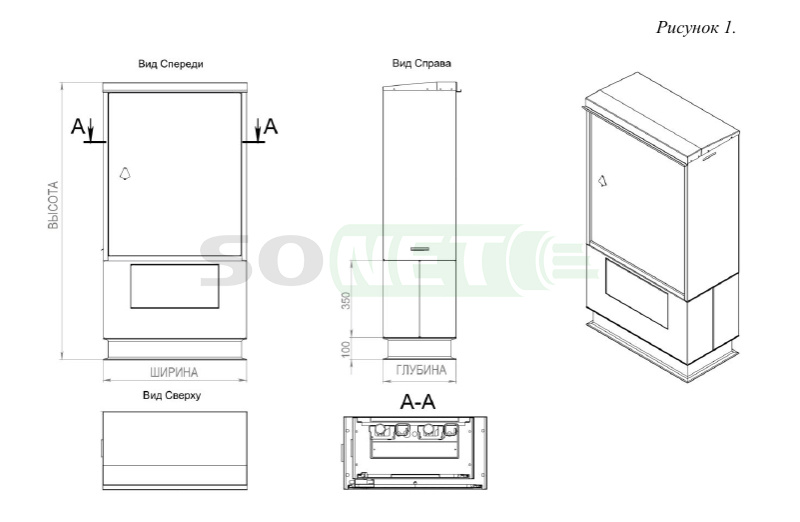

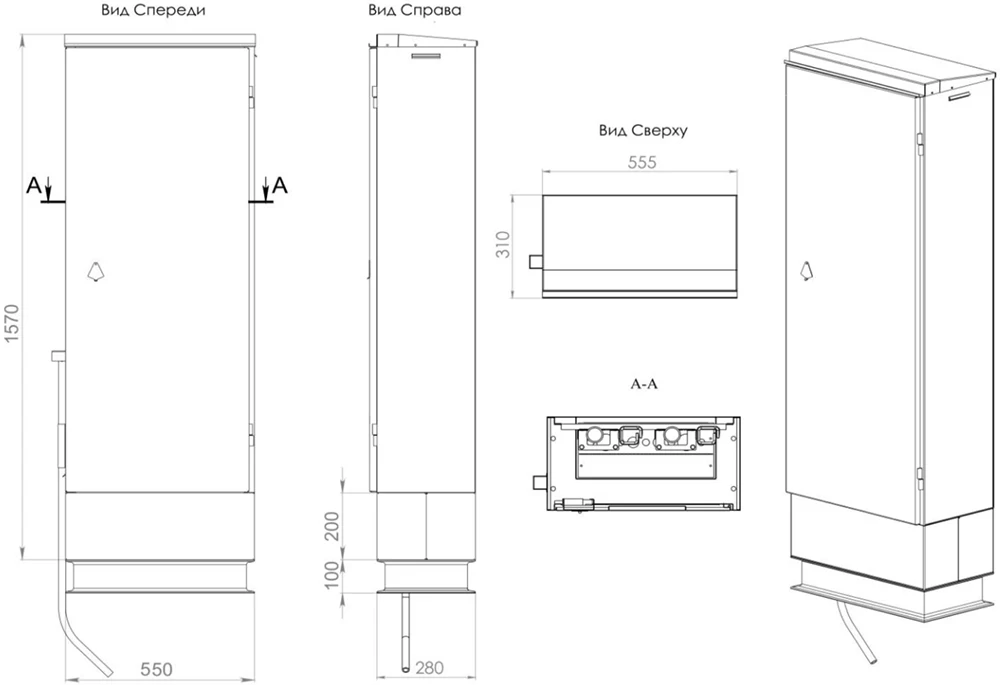

Технические характеристики:
Параметры |
Значения |
Ширина, мм |
655 |
Глубина, мм |
310 |
Высота, мм |
1570 |
Масса, кг (пустой) |
62 |
Масса, кг (с монтажными хомутами и плинтами) |
72 |
Макс. Количество устанавливаемых боксов БКТО-200 на 200 пар |
4 шт. |
Шкаф ШРУ2-800 изготавливается из стального холоднокатаного проката по ГОСТ19904-90, толщиной 1.5-2 мм, либо из листовой оцинкованной стали ГОСТ З52246-04, толщиной 1.5-2 мм.
Степень защиты от воздействия окружающей среды не ниже IP 54.
Конструкция и комплектность
В зависимости от пожелания Заказчика, шкафы могут быть скомплектованы монтажными хомутами любой ёмкости, а также плинтами и маркировочными корпусами.

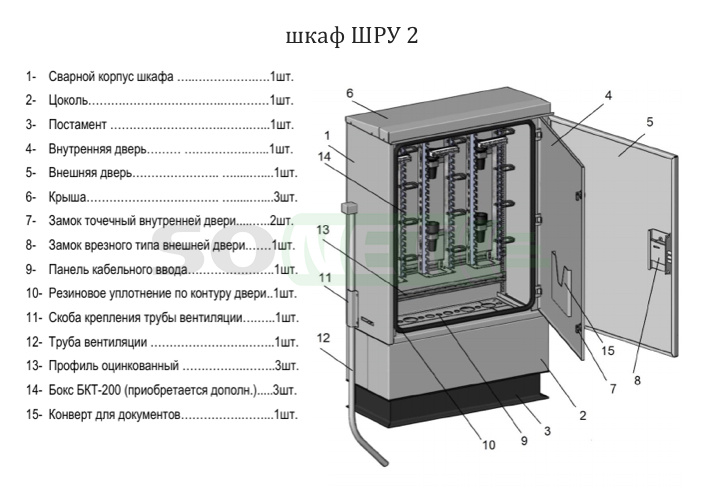

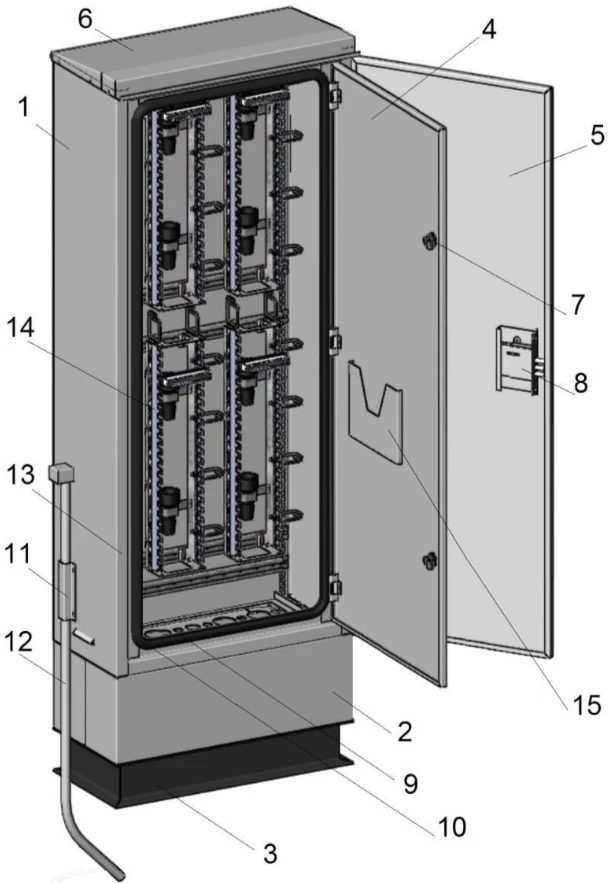

Шкаф ШРУ2-800 состоит из следующих элементов:
Сварной корпус шкафа |
1 шт. |
Цоколь |
1 шт. |
Труба вентиляции |
1 шт. |
Крыша под уклоном |
1 шт. |

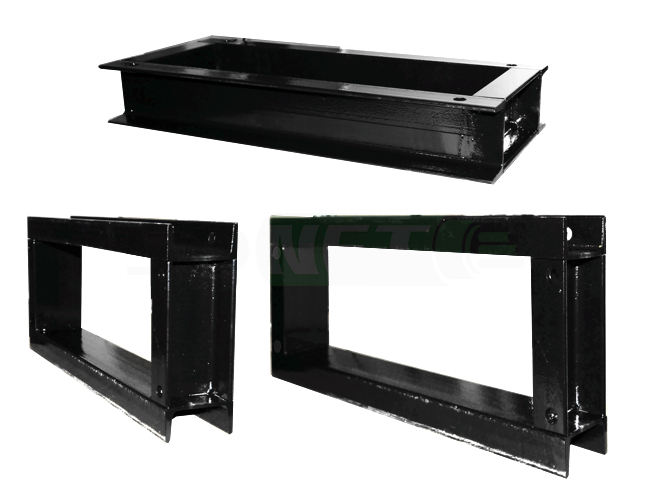

Постамент (цоколь) сварной, высотой 100 мм (приобретается дополнительно) |
1 шт. |
Дверь внутренняя |
1 шт. |
Дверь внешняя |
1 шт. |
Скоба крепления вентил. трубы |
1 шт. |
Резиновое уплотнение по корпусу |
1 шт. |
Профиль горизонтальный |
5 шт. |

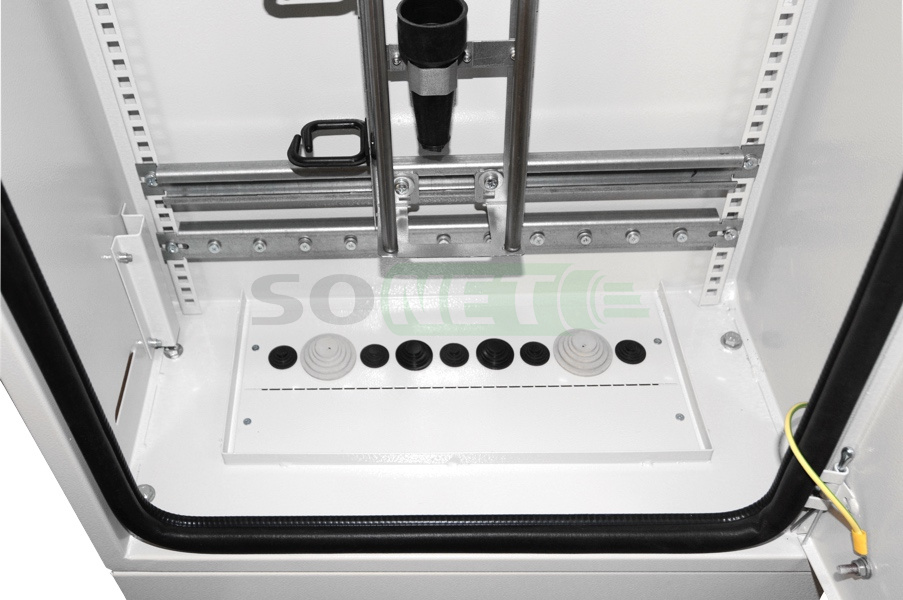

Панель кабельного ввода |
1 шт. |
Бокс БКТ-200 (приобретается дополнительно) |
4 шт. |
Замок врезного типа с ключами |
1 шт. |
Замок точечный внутренней двери |
2 шт. |
Конверт для документов |
1 шт. |
Ассортиментный ряд
Артикул |
Ширина , мм |
Глубина, мм |
Высота, мм |
Масса, кг (пустой) |
Масса, кг (с монтажными хомутами и плинтами) |
Количество боксов БКТО-200 |
ШРУ2-400 |
555 |
310 |
975 |
49 |
54 |
2 |
ШРУ2-600 |
655 |
310 |
1070 |
61 |
68 |
3 |
ШРУ2-800 |
655 |
310 |
1570 |
62 |
72 |
4 |
ШРУ2-1200 |
655 |
310 |
1570 |
78 |
82 |
6 |
ШРУ2-1800 |
|
|
|
|
|
|
ШРУ2-2400 |
|
|
|
|
|
12 |
