Оптический кросс 19" 1U - 24 порта LC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 24 порта LC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)

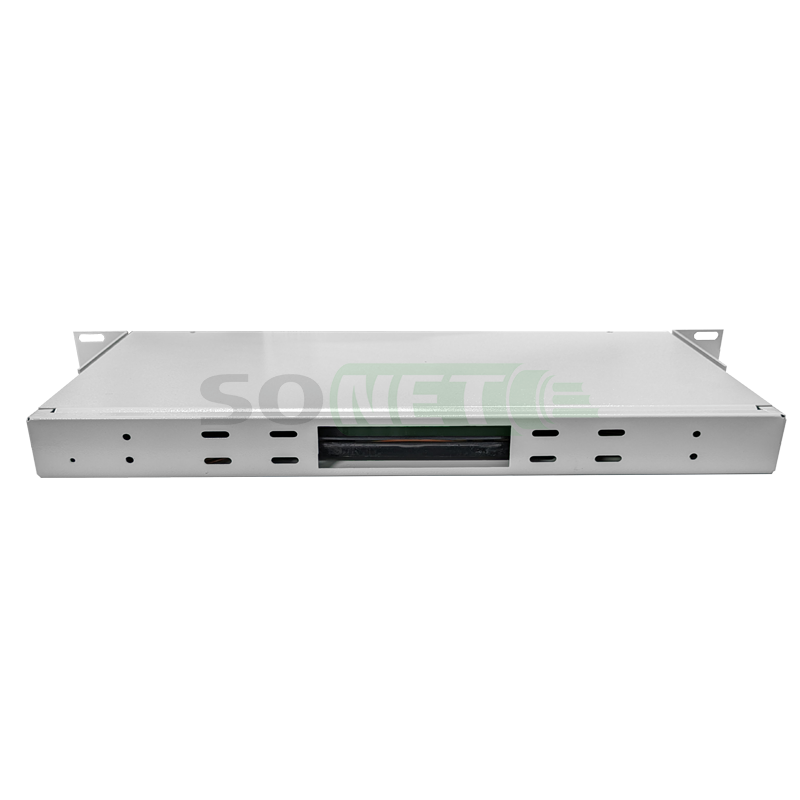

ККросс распределительный стоечный 19" стационарный, со сплошной лицевой панелью, предназначен для установки в коммутационную стойку (шкаф) размера 19 дюймов по ГОСТ 28601.2–90 (МЭК 297). После монтажа волоконно-оптического кросса, он служит местом разделки и дальнейшей коммутации с активным оборудованием магистрального оптического кабеля, с использованием термоусадочных гильз КДЗС, пигтейлов и проходных адаптеров. Кросс полностью соответствует «Правилам применения кроссового оборудования», утвержденным Приказом Министерства информационных технологий и связи Российской Федерации от 24.04.2006 г. №52 (зарегистрирован в Минюсте России 15.05.2006 г., регистрационный номер № 7817).

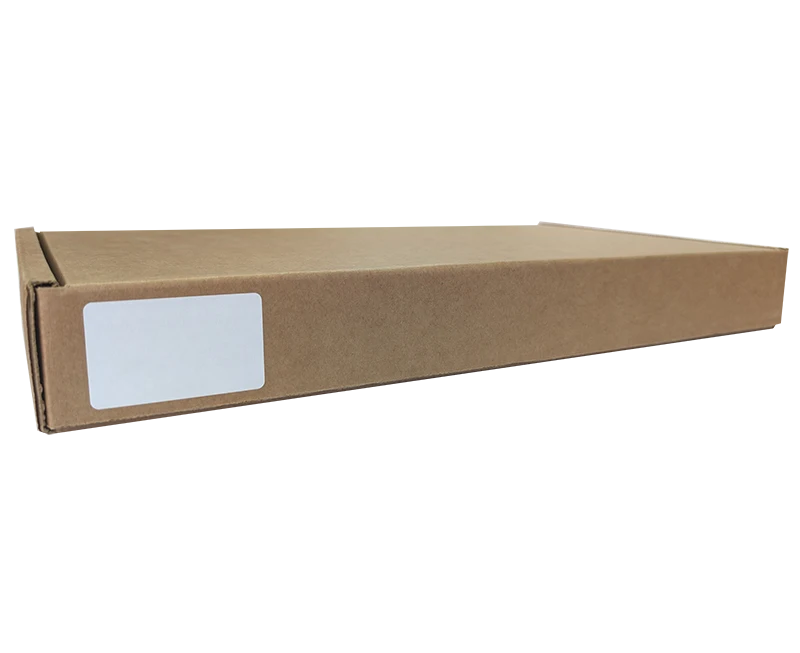

Комплект поставки: Кросс полностью укомплектованный (поставляется пред собранным, позиции разложены по пакетам и упакованы внутри корпуса панели)
Возможны варианты поставки укомплектованных кроссов:
- Предсобранный кросс. Компоненты для кроссировки поставляются в одной упаковке с изделием;

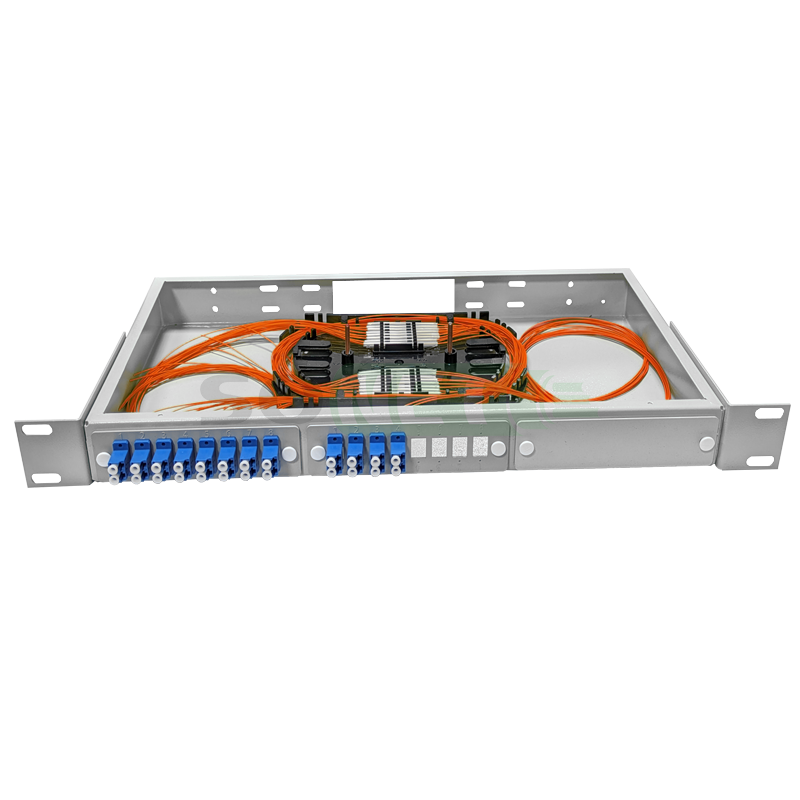

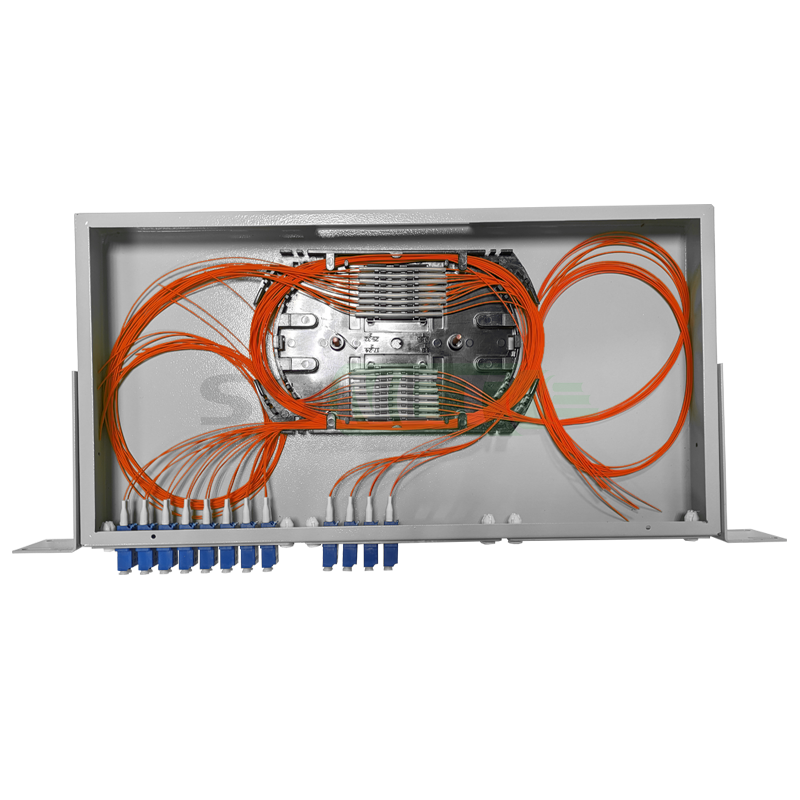

- Смонтированный кросс. Проходные адаптеры установлены в посадочные места лицевой панели, пигтейлы воткнуты в проходные адаптеры, организованна укладка волокна внутри коммутационной панели до сплайс кассеты внутри корпуса, что значительно экономит время на объекте.
|
№ |
Наименование |
Свойства |
|
1 |
Сталь |
1 мм; |
|
2 |
Корпус кросса выполнен из листовой стали |
имеет антикоррозийное порошковое покрытие; |
|
3 |
Габариты корпуса (без ушек) |
405х210х45 мм; |
|
4 |
Крепление кросса в стойке |
Регулируемое по глубине |
|
5 |
Вес изделия |
3,0 кг |
|
6 |
объём |
0,004 м3 |
|
7 |
цвет |
цвет светло-серый (RAL7035); |
|
8 |
Степень защиты |
IP20; |
|
9 |
Монтаж кросса |
19 дюймовое крепление |
|
10 |
Высота |
1U юнит |
|
11 |
Количество портов |
24 портов LC, SM 9/125 мкм |
|
12 |
Емкость кросса позволяет устанавливать |
1 сплайс-кассеты; |
|
13 |
Поставляется |
В индивидуальной упаковке |
Возможны варианты поставки укомплектованных кроссов:
- Предсобранный кросс. Компоненты для кроссировки поставляются в одной упаковке с изделием;
- Смонтированный кросс. Проходные адаптеры установлены в посадочные места лицевой панели, пигтейлы воткнуты в проходные адаптеры, организованна укладка волокна внутри коммутационной панели до сплайс кассеты внутри корпуса, что значительно экономит время на объекте.
| № |
Параметры |
Характеристики |
|
| 1 |
Вносимые потери |
≤0,2 децибел | |
| 2 |
Обратные потери |
≥50 децибел | |
| 3 | Длина пигтейла, метр | 1.5 | |
| 4 |
Тип волокна |
одномодовое, SM (9/125) G652, LSZH |
|
| 5 |
Тип полировки |
UPC | |
| 6 | Диаметр вторичного защитного покрытия (буфера) | 0,9 мм | |
| 7 |
Цвет вторичного защитного покрытия (буфера) |
Желтый |
Крепежные винты для фиксации Оптического кросса к 19 дюймовой стойке в комплект не входят!
| № | Изображение | Наименование |
Масса, грамм |
Количество, штук |
|
| 1 |
|
Корпус оптического кросса |
753 | 1 | |
| 2 |
 |
Уши крепеж для оптического кросса |
1 штука - 75 грамм |
2 | |
| 3 |
|
Лицевые панели, 2-е по 8 портов, одна панель заглушка |
панель под розетки 6 грам, вставка заглушка 8 грам |
1 | |
| 4 |
|
Проходные адаптеры (розетки) для коннекторов LC Duplex (Подходит для коммутации между собой В.О шнуров и пигтейлов отполированных по типу : PC, UPC, SPC) |
1 штука 2-а грамма, общий вес, 8 ми штук 16 грамм |
24 | |
|
5 |
 |
Сплайс кассета с крышкой |
98 грамм | 1 | |
|
6 |
|
Фиксирующие стяжки, для разводки внутри кросса |
1 грамм | 4 | |
| 7 |
|
КДЗС термоусадочные гильзы, для защиты места сварки оптоволокна |
17 грамм - 24 штуки |
24 | |
|
8 |
|
Пигтейлы сечение 9/125 полировка UPC, буфер 0.9мм оконцовка LC, длинна 1.5 метра, волокно G652, LSZH |
59 грамм - 24 штук |
24 | |
| 9 |
|
Фиксаторы сплайс кассеты внутри кросса |
8 грам (полный вес фиксаторов) |
2 | |
| 10 |
|
Запирающий замок (Личинка, фиксатор замка и комплект ключей) |
30 грамм (полный вес замка) |
1 | |
| 11 |
|
Упаковочные материалы (коробка и 3-ри фасовочных пакета) |
91 грамм |
1 | |
| 12 |
|
Упаковочные материалы (коробка и 3-ри фасовочных пакета) | 91 грамм | 1 | |

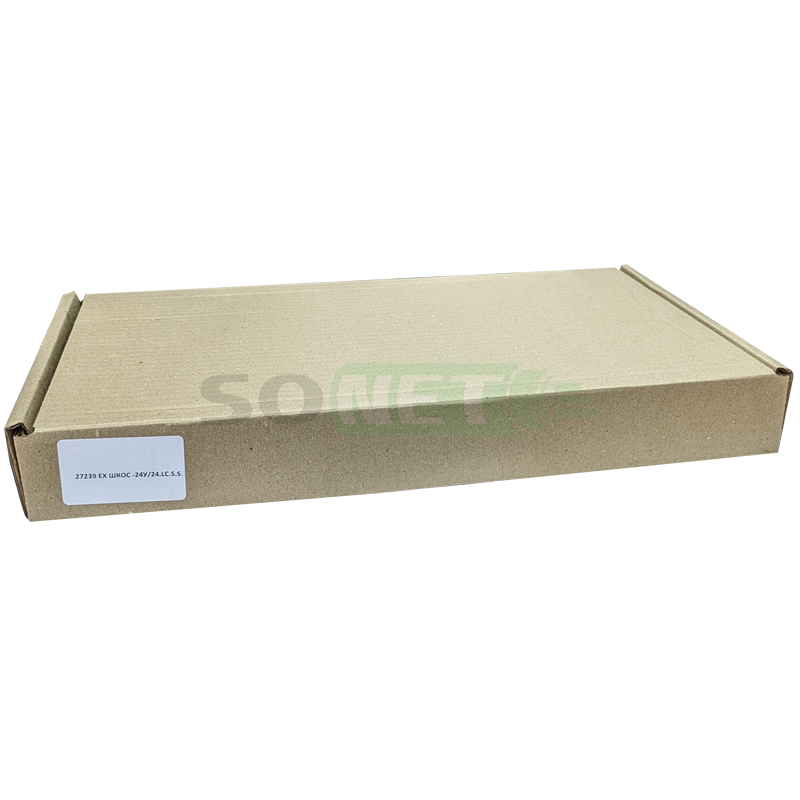

| № | Наименование | Габариты |
|
| 1 |
Высота упаковки, мм |
55 |
|
| 2 | Ширина упаковки, мм | 445 | |
| 3 |
Глубина упаковки, кг |
240 | |
| 4 |
Объем, м3 |
0.005874 | |
| 5 |
Количество в упаковке, шт |
1 | |
| 6 |
Масса, грамм |
1979 |
