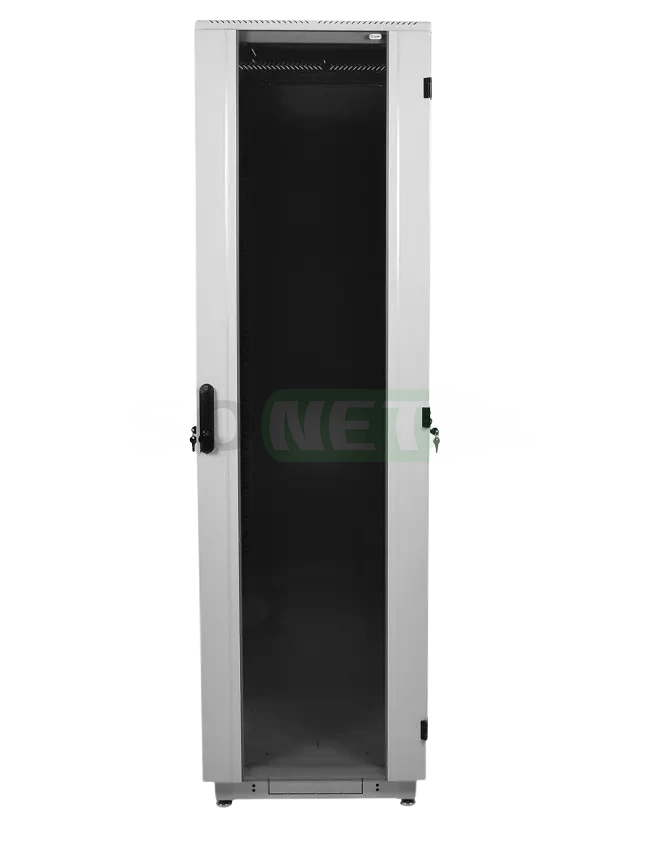

Шкаф телекоммуникационный 19" напольный 42U (600х1000) дверь стекло
Представленные Белорусским производителем с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного оборудования в офисных и промышленных помещениях. Серия шкафов ШТК-М, имеющая класс защиты IP20, отличается разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам. Легкий монтаж обеспечивается комплектом швеллеров (толщина стали 2 мм). Шкафы обладают повышенной жесткостью за счет элементов крепления каркаса и могут выдерживать распределенную нагрузку кг в зависимости от модели. Изделия соответствуют: ТУ РБ 800008148.001 - 2003, ГОСТ 32127-2013.
|
Распределительная нагрузка на шкаф |
||||||
|
Высота U |
18 | 24 | 30 | 36 |
42 |
48 |
|
Нагрузка, кг |
700 | 700 | 900 | 900 |
1200 |
1200 |

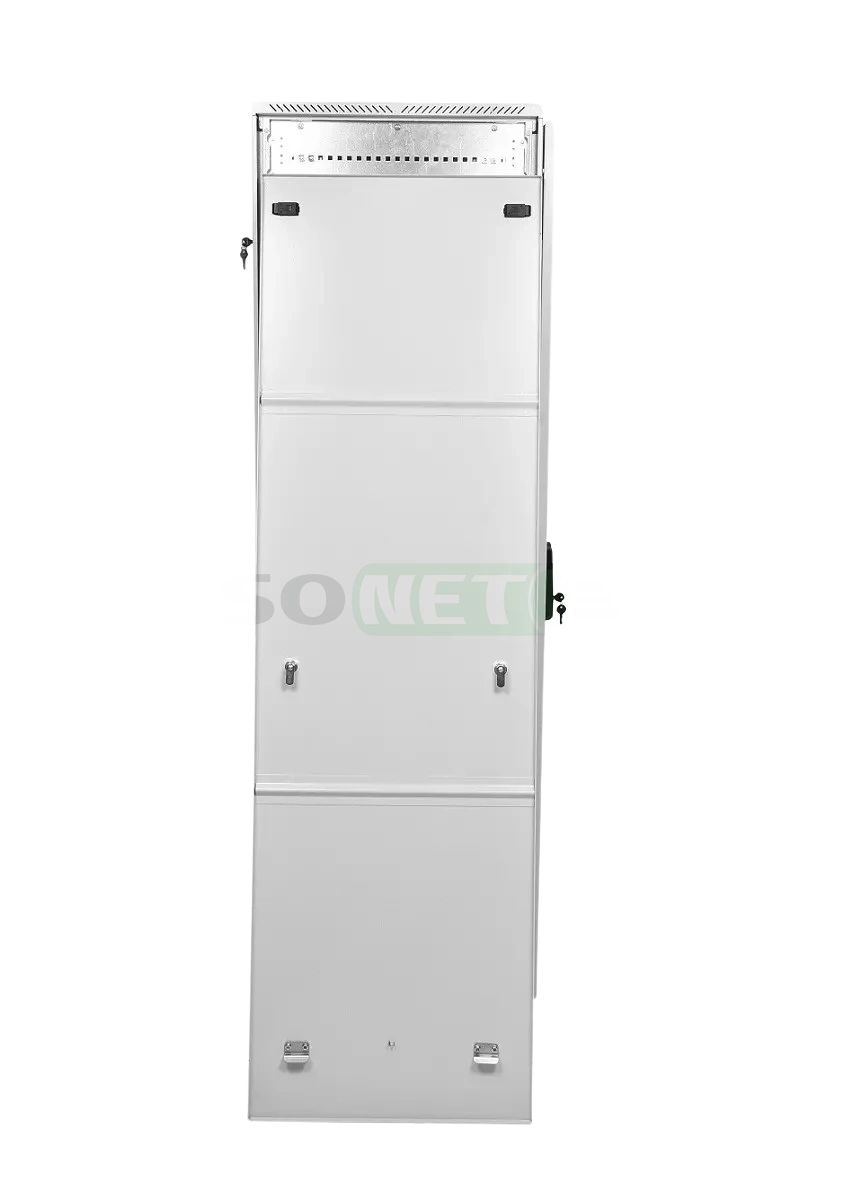

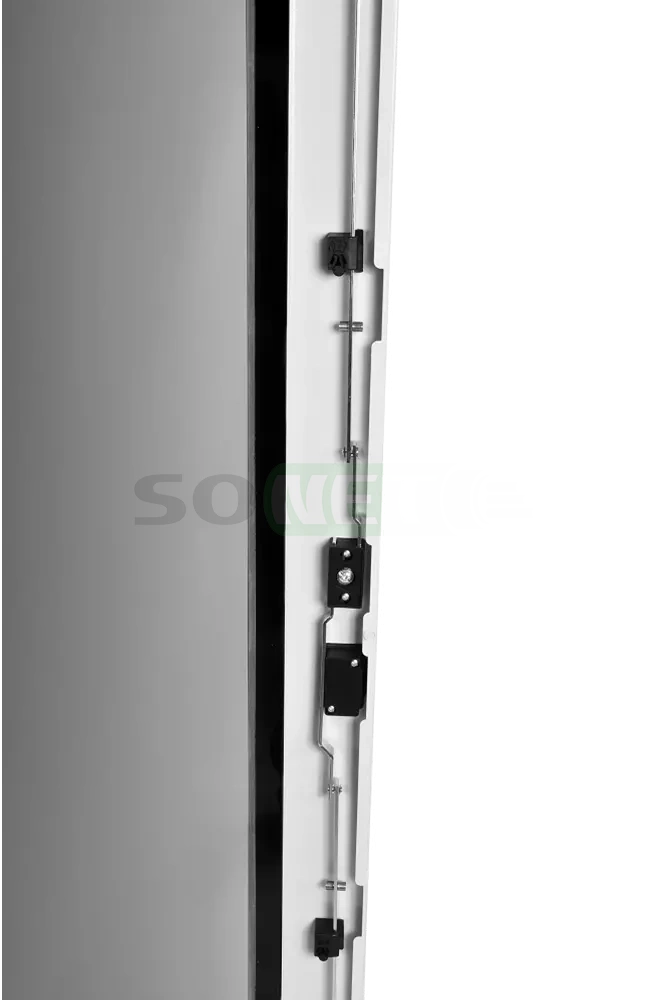

Оснащенные усиленными боковыми стенками, шкафы ШТК-М комплектуются задней металлической стенкой и могут иметь три варианта дверей: цельнометаллическую, с тонированным ударопрочным стеклом и перфорированную дверь. Возможна комплектация двумя дверьми. Двери снабжены усиленными точечными или ригельными замками и могут быть установлены как справа, так и слева.
Шкафы серии ШТК-М предусматривают места для установки вентиляторных модулей серии R-FAN и обеспечивают удобный доступ для монтажа, коммутации и обслуживания с четырех сторон через легко съемные боковые стенки, переднюю и заднюю двери. В комплектацию входит система заземления. ШТК-М шириной 800 мм предоставляет дополнительное пространство для организации коммутационного кабеля.
Шкафы поставляются разобранными в компактной упаковке. Упаковка шкафов высотой 18U осуществляется в два транспортных места, а шкафов высотой 33-48U - в три места.
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Все шкафы выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)". Обращайтесь к нам для получения надежных и современных решений для вашей инфраструктуры связи."
Гарантийный срок эксплуатации шкафов составляет 12 месяцев, а хранения - не более 6 месяцев.
Характеристики
Технические Характеристики и Безопасность |
|

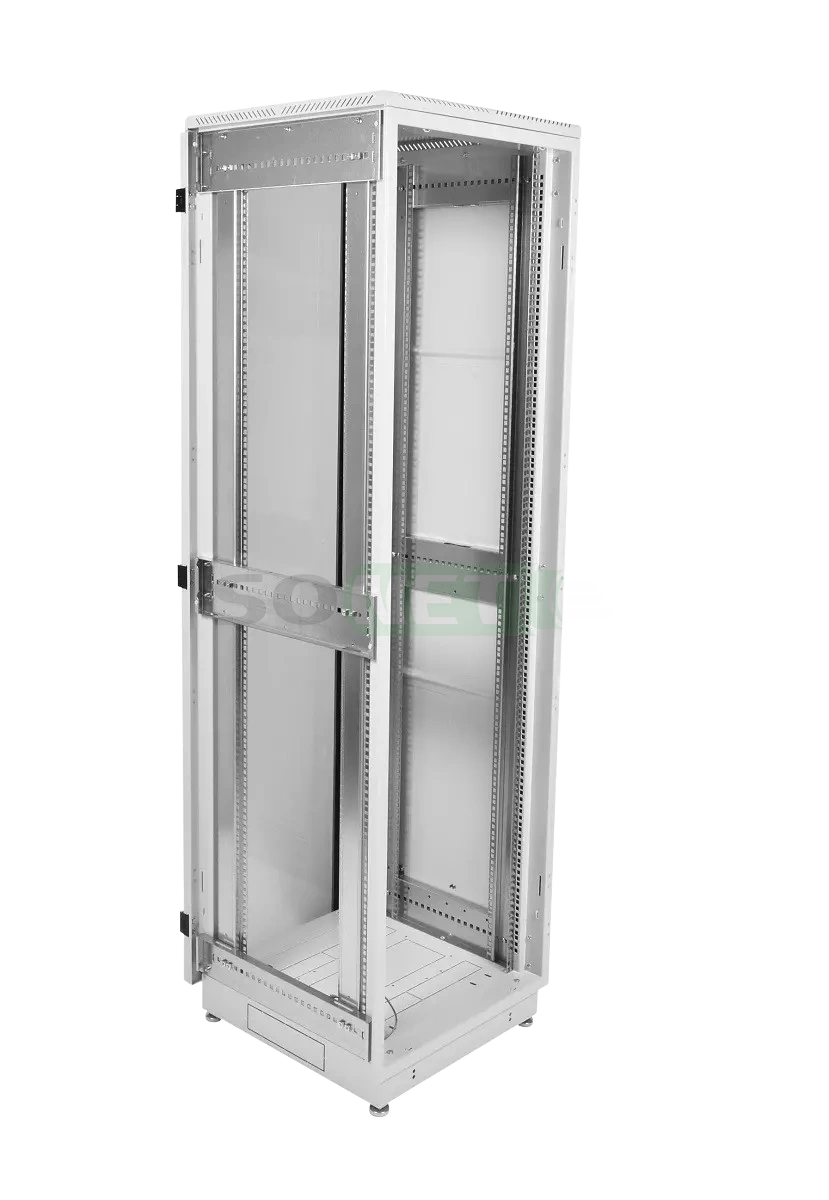

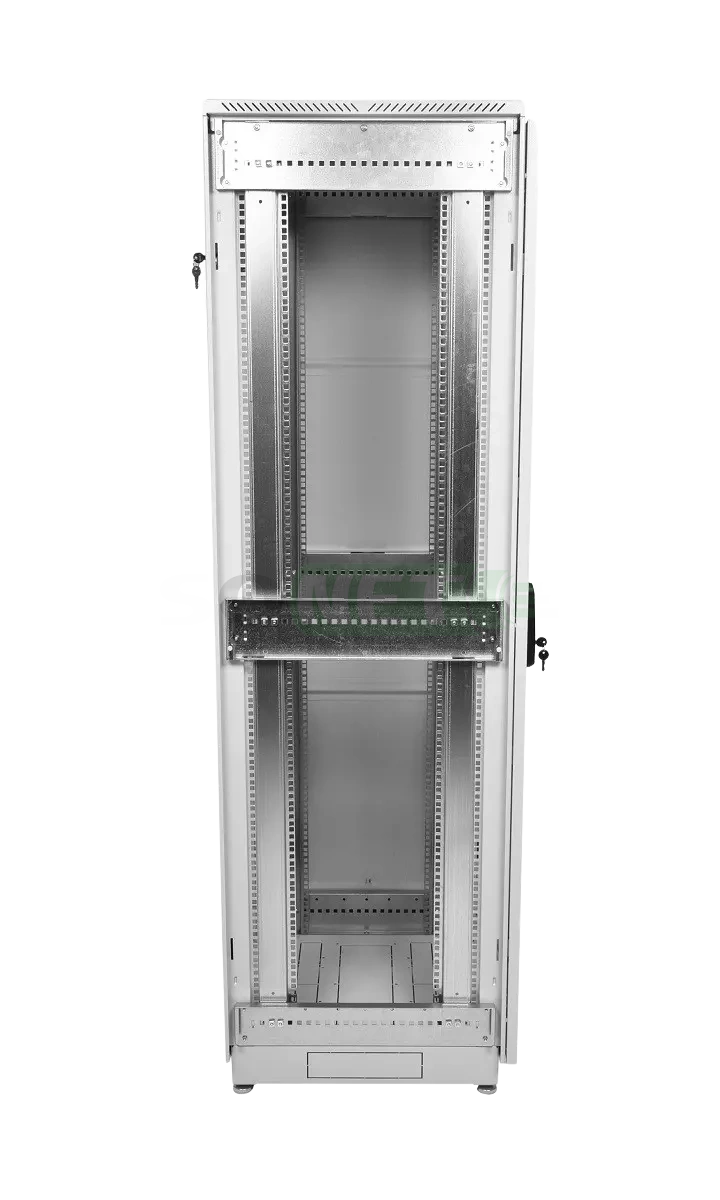

| Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
|
|

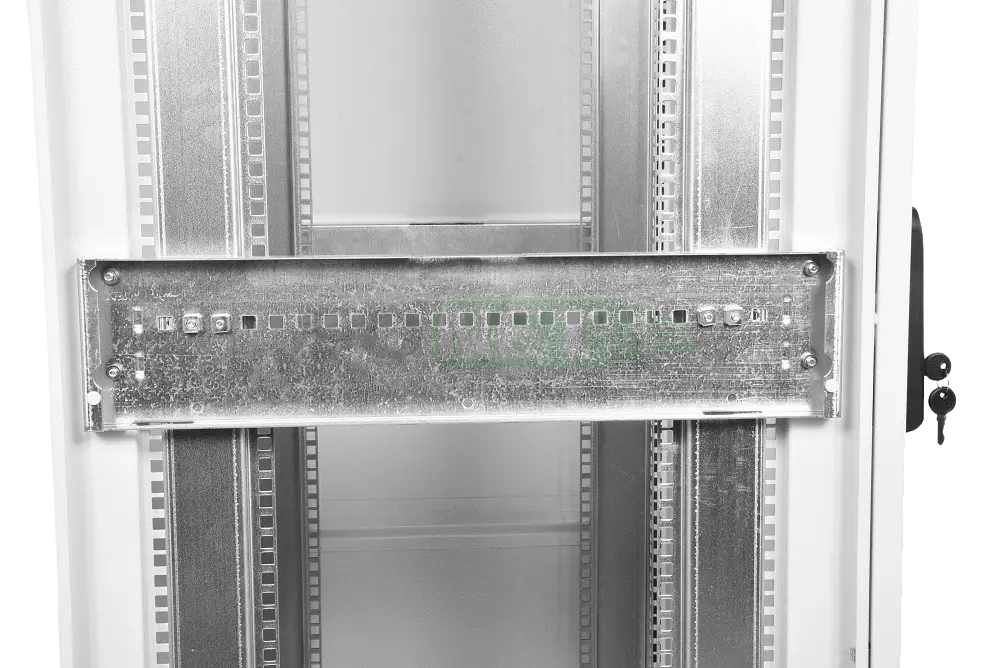

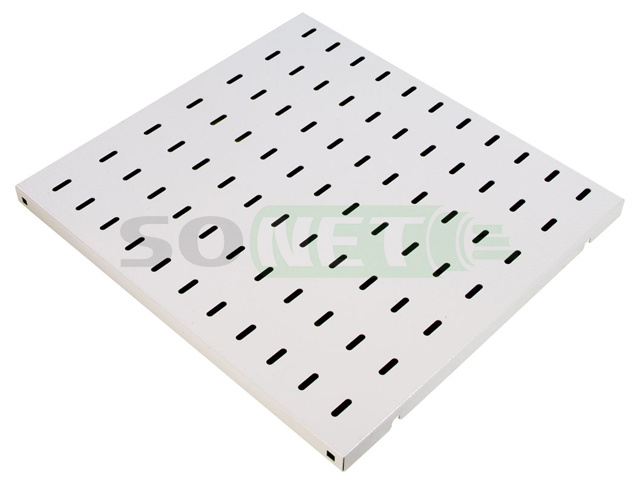

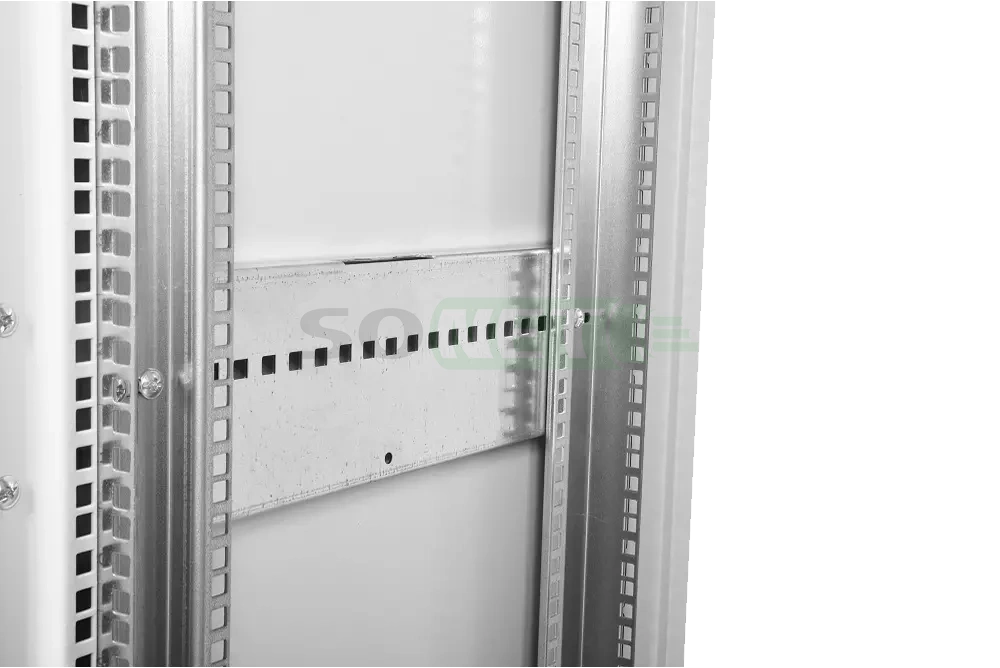

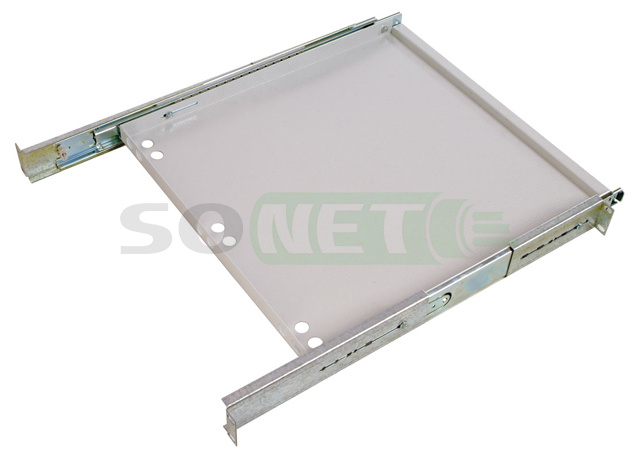

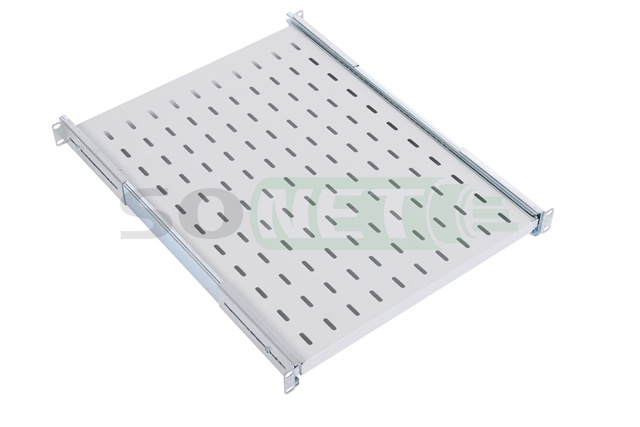

Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки для этого шкафа: - Стационарные: Полка 390мм, Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Консольные 2U (Крепиться на передние направляющие): Полка 200мм, Полка 300мм, Полка 400мм - Усиленные до 100кг: Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Выдвижная: Полка 450мм, Полка 580мм, Полка 620мм, Полка 750мм - Усиленные до 200кг: Полка 580мм, Полка 620мм, Полка 750мм |
|
|
Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
|
|

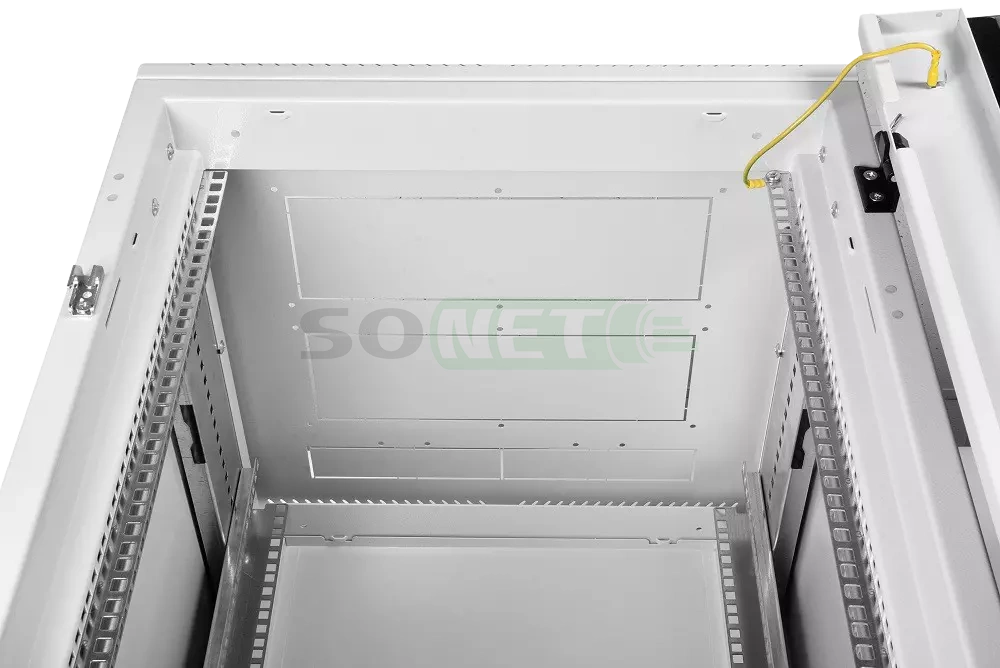

Перфорация в крыше, для пассивного отвода тепла. |
.webp)
|
|
Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
.webp)
|
|

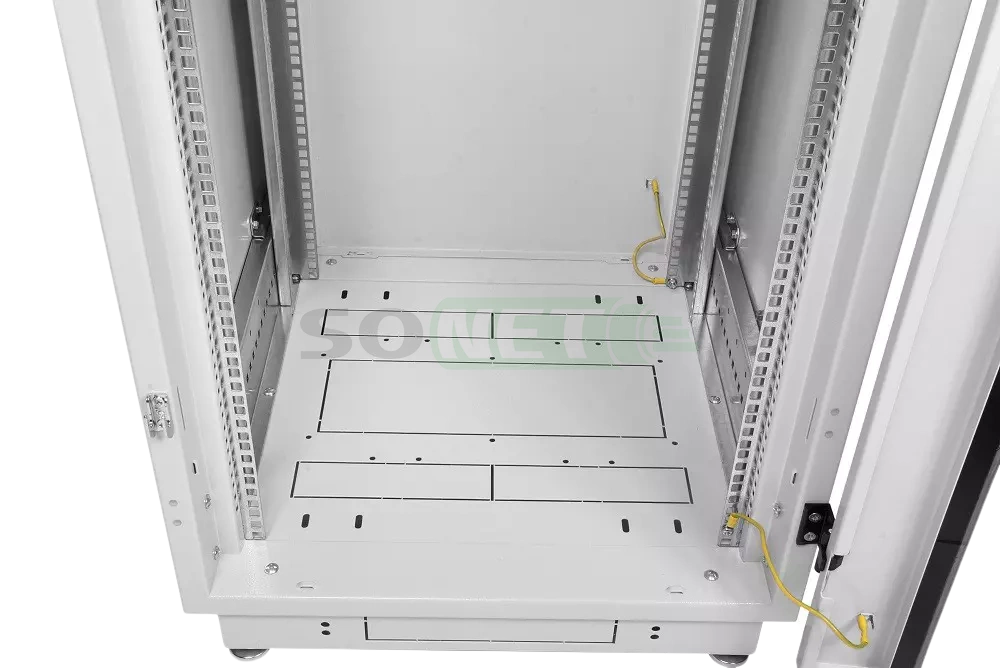

Отверстия в нижней части, основании и крыше шкафа. В крыше предусмотрены четыре кабельных ввода 212х110 мм. В верхней и боковых сторонах основания по два кабельных ввода 422х55мм. В тыльной стороне основания кабельный ввод 212х55мм. |
.webp)
|
| Предусмотрены резьбовые отверстия для установки винтовых опор. |
|
|
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплетк не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: ШТК-М-40 ШТК-М-150 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
|
Комплектация
Для сборки шкафов серии ШТК-М-42.6.10-1ААА, вам потребуется приобрести отдельно, это в комплект не входит:
-
Крестовая отвертка
-
Плоскогубцы с удлиненными губками
- Гаечный ключ 10мм (М6)
-
Ключ-шестигранник для внутреннего шестигранника 3 мм
-
Линейка с функцией измерения уровня
|
Наименование, количество |
Изображение | ||
|

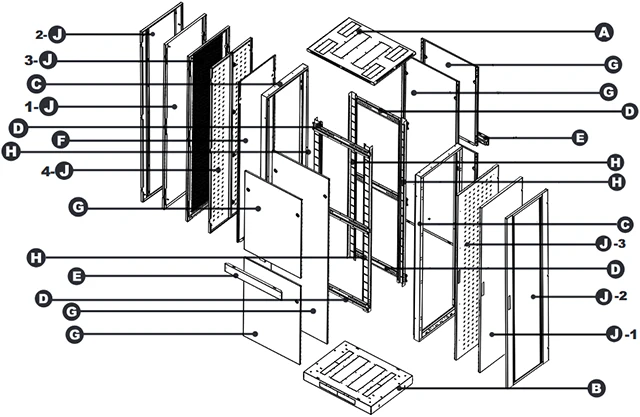

A - Крыша - 1 штука |
 |
||
| B - Основание - 1 штука | |||
| C - Рама - 2 штуки | |||
| D - Швеллер горизонтальный- 6 штук | |||
|
E - Перемычка - 2 штуки (для глубины 1000мм, 1200мм) |
|||
| F - Задняя стенка - 1 штука | |||
|
G - Боковые стенки - 2 шт. (для глубины 600, 800 мм), 4 шт. (для глубины 1000) |
|||
| H - Вертикальные направляющие - 4 штуки | |||
| J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* | |||
|
*Зависит от комплектации |
Внимание! Полное затягивание винтовых соединений производиться только после полной сборки шкафа!
|
Перечень крепежа, входящий в комплект сборки шкафа |
||||||
| Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
.png){kind=small}
|
Винт потай М6х12 |
14 |
.png){kind=small}
|
Шайба зубчатая | 40 | |
(1).png){kind=small}
|
Гайка М6 |
18 |
.png){kind=small}
|
Гайка с фиксатором | 24 | |
|
Корпус замка | 1 |
.png){kind=small}
|
Заглушка | 30 | |
|
Тяга | 2 |
|
Болт М6х12 |
16 | |
|
Стопорная шайба |
2 | ||||
|
Фиксатор замка |
4 | ||||
|
Опора тяги |
4 |
|
Винт резьбоформирующий М5х10 |
8 | |
.png){kind=small}
|
Точечный замок | 6 |
.png){kind=small} |
Комплект заземления | 1 | |
.png){kind=small}
|
Петля дверная | 3 |
.png){kind=small} |
Ножки |
4 | |
|
Винт М5х16 |
4 | ||||
(1).png){kind=small}
|
Демпфер | 16 |
|
Гайка М5 |
4 |
|
.png){kind=small}
|
Винт М6х10 |
48 |
|
Ключ шестигранный |
1 | |
Внимание: Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
Габариты и вес
|
Габаритные размеры и свойства шкафа: ШТК-М-42.6.10-1ААА |
|||||
|
Габариты изделия в сборе, (ВхШхГ) - 2048х600х1025 мм |
Монтажная глубина минимальная - 390 мм |
Монтажная глубина максимальная - 855 мм |
Вес шкафа, нетто - 130 кг |
|
|
|
Габаритные размеры и состав упаковки |
|||||
|
Размер упаковки, часть 1: 1) Габариты(ВхШхГ) - 1955х710х255 мм 2) Вес - 65 кг 3) Объём - 0.353м³ |
Размер упаковки, часть 2: 1) Габариты(ВхШхГ) - 1015х720х155 мм 2) Вес - 29 кг 3) Объём - 0.113м³ |
Размер упаковки, часть 3: 1) Габариты(ВхШхГ) - 980х890х130 мм 2) Вес - 35 кг 3) Объём - 0.113м³ |
Общий объем упаковки: 1) Объём - 0.579 м³ 2) Вес - 129 кг |
||
Схема сборки
Шаг 1
Подготовьте основание В к сборке шкафа. Установите винтовые опоры (ножки). %20CMO.webp)
Шаг 2

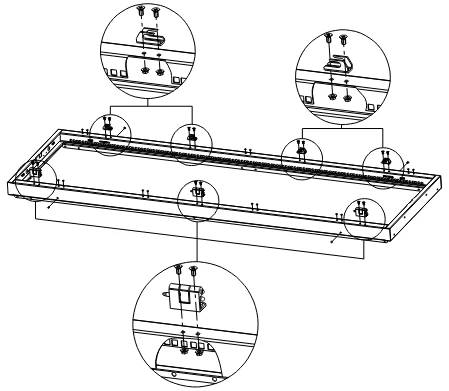

Подготовьте рамы C к сборке шкафа. Определите сторону открывания двери и установите петли, используйте винты потай M6x12 и гайки M6. Установите в неиспользуемые отверстия заглушки.
Шаг 3

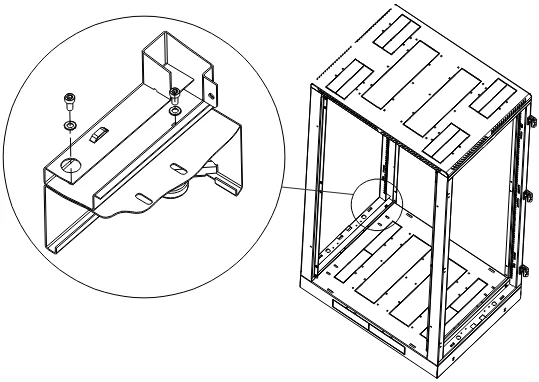

Внимание! Учитывайте сторону открывания двери при сборке шкафа. Соедините крышу А шкафа, основание В и рамы С используйте болты М6х12 и зубчатые шайбы. Для сборки расположите рамы горизонтально.
Шаг 4

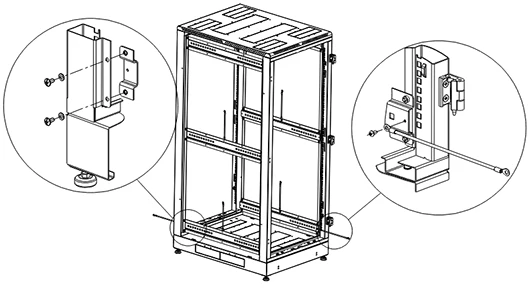

Установите швеллеры D на рамы C, используйте винты М6х10 и зубчатые шайбы. Установите провода заземления на рамы под боковые стенки (на нижний швеллер для глубины 600, 800 мм., на нижний и средний для глубины 1000мм.) и со стороны дверных петель, как показано на рисунке, при помощи резьбоформирующих болтов М5х10, из состава комплекта заземления. При комплектации шкафа задней стенкой установите провод заземления на раму с правой стороны.
Шаг 5

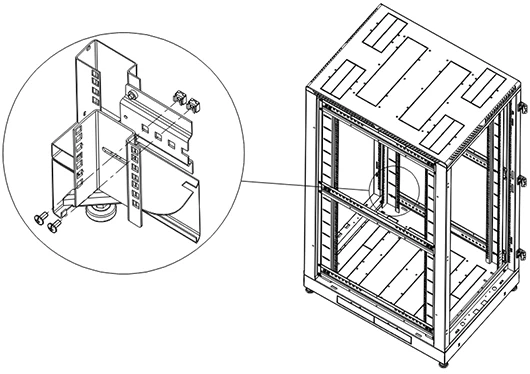

Установите вертикальные направляющие Н на необходимую глубину. Используйте винты М6х10 и гайки с фиксаторами. Затяните соединения до упора.
Шаг 6

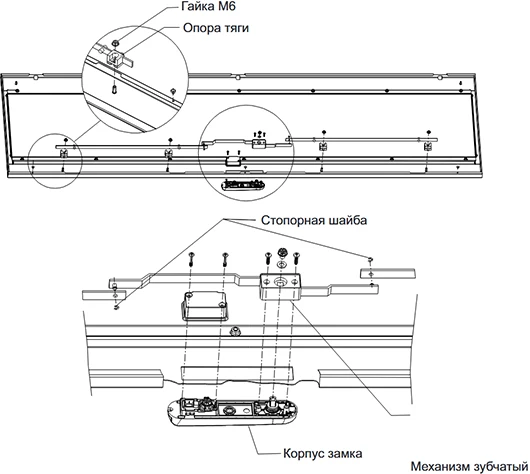

Установите замок на дверь J шкафа. Установите на дверь корпус ригельного замка. Установите тяги, используйте опоры тяг (устанавливаются при помощи гаек М6) Соедините тяги с ригельным замком, установите стопорные шайбы. Установите демпферы.
Шаг 7
Подготовьте для установки заднюю F и боковые G стенки. Установите замки и демпферы.
Внимание! В закрытом положении язычки замков задней и боковых стенок сориентированы горизонтально.
%20CMO.webp)
Шаг 8

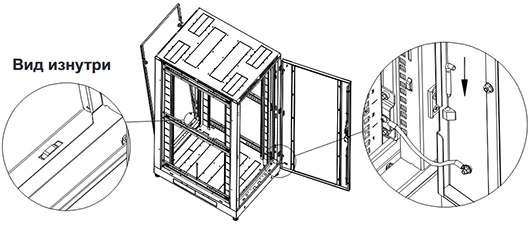

Установите дверь J и заднюю стенку F на шкаф. Подсоедините провода заземления.
Шаг 9
Установите шкаф на место эксплуатации, используя линейку с функцией измерения уровня, компенсируйте опорами неровности пола. Затяните винтовые соединения до упора. Установите боковые стенки G и подсоедините провода заземления.
%20CMO.webp)
Стыковка 2-ух шкафов
Внимание! Предусмотрена возможность линейного соединения шкафов. Для соединения установите шкафы так, что бы отверстия в силовых рамах были совмещены. Соедините шкафы между собой, используйте винты М5х16 и гайки М5. Затяните винтовые соединения до упора.
%20CMO.webp)
