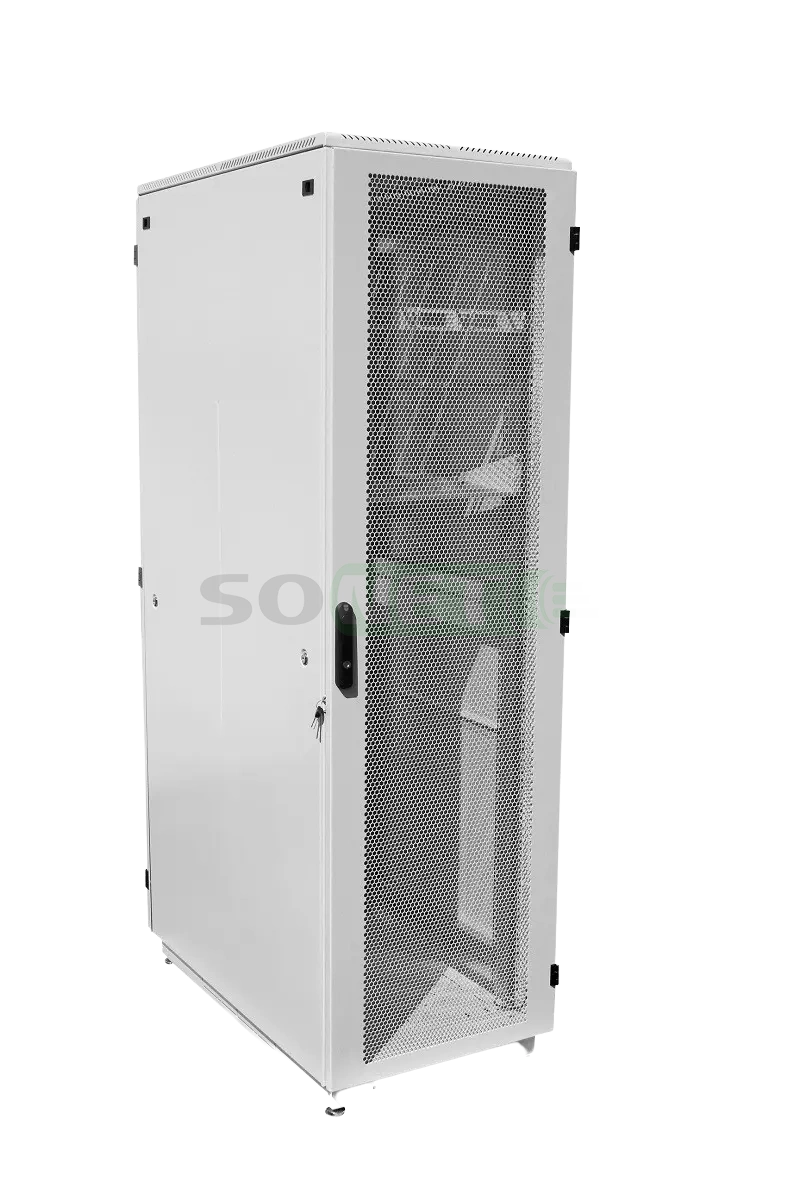

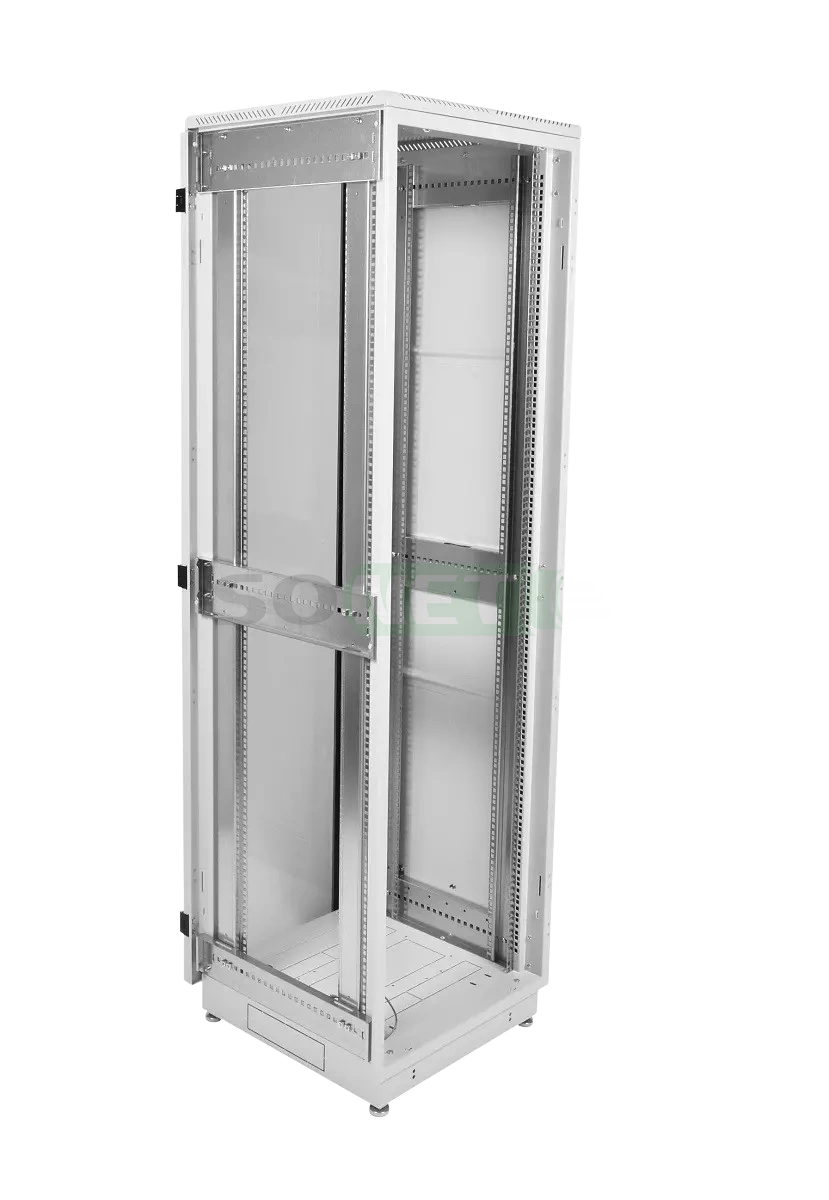

Шкаф телекоммуникационный 19" напольный 42U (600х600) дверь перфорированная
Шкаф телекоммуникационный 19" напольный 42U (600x600) дверь перфорированная, представленные Белорусским производителем с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного оборудования в офисных и промышленных помещениях. Серия шкафов ШТК-М, имеющая класс защиты IP20, отличается разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам. Легкий монтаж обеспечивается комплектом швеллеров (толщина стали 2 мм). Шкафы обладают повышенной жесткостью за счет элементов крепления каркаса и могут выдерживать распределенную нагрузку кг в зависимости от модели.
Распределительная нагрузка на шкаф |
|||||
Высота U |
18 | 27 | 33 | 42 | 47 |
Нагрузка, кг |
600 | 600 | 450 | 550 | 650 |
Оснащенные усиленными боковыми стенками, шкафы ШТК-М комплектуются задней металлической стенкой и могут иметь три варианта дверей: цельнометаллическую, с тонированным ударопрочным стеклом и перфорированную дверь. Возможна комплектация двумя дверьми. Двери снабжены усиленными точечными или ригельными замками и могут быть установлены как справа, так и слева.
Шкафы серии ШТК-М предусматривают места для установки вентиляторных модулей серии R-FAN и обеспечивают удобный доступ для монтажа, коммутации и обслуживания с четырех сторон через легкосъемные боковые стенки, переднюю и заднюю двери. В комплектацию входит система заземления. ШТК-М шириной 800 мм предоставляет дополнительное пространство для организации коммутационного кабеля.
Шкафы поставляются разобранными в компактной упаковке. Упаковка шкафов высотой 18-27U осуществляется в два транспортных места, а шкафов высотой 33-47U - в три места.
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Все шкафы выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)". Обращайтесь к нам для получения надежных и современных решений для вашей инфраструктуры связи."
Технические Характеристики и Безопасность |
|
Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. | |

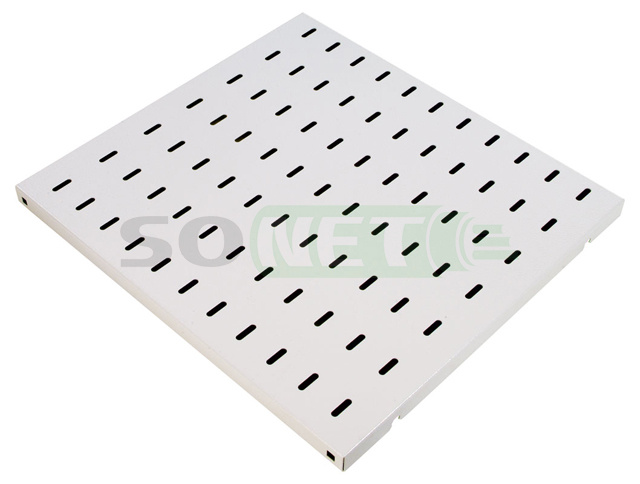

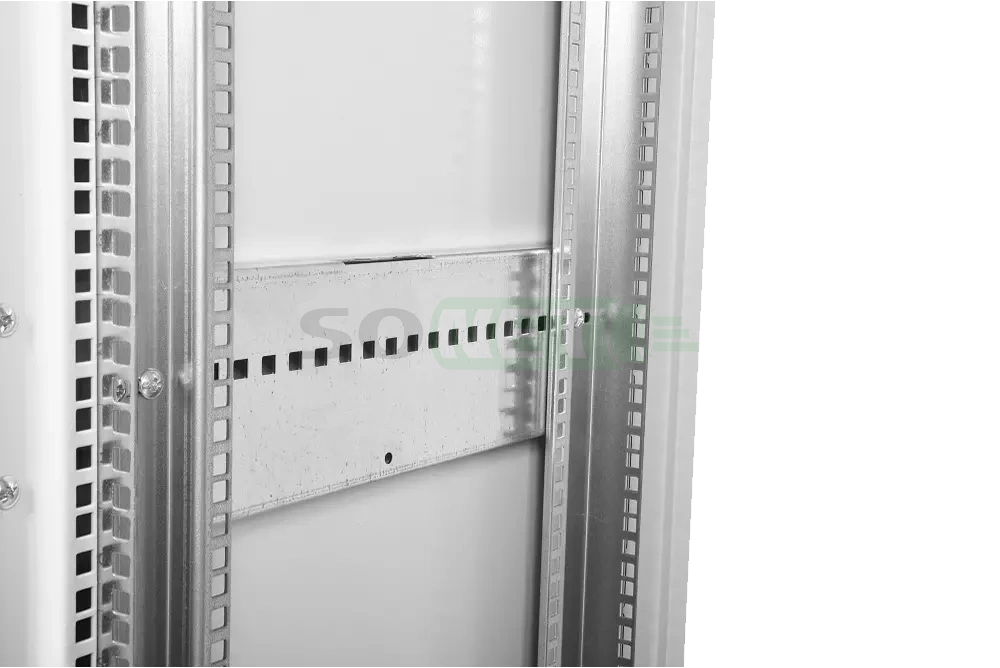

Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки: |
|
Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
|

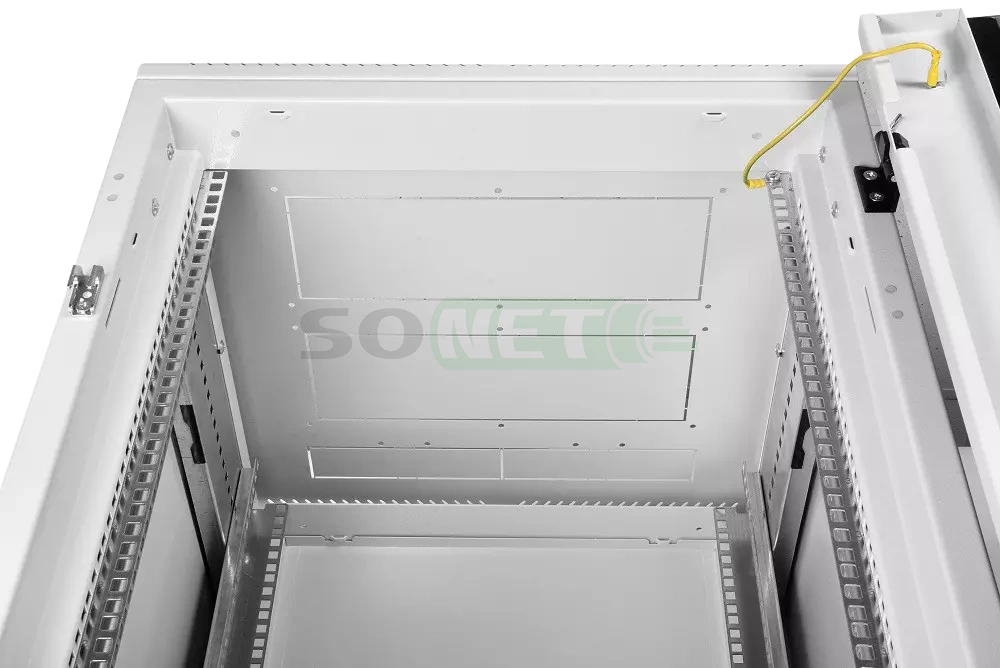

Перфорация в крыше, для пассивного отвода тепла. |
|

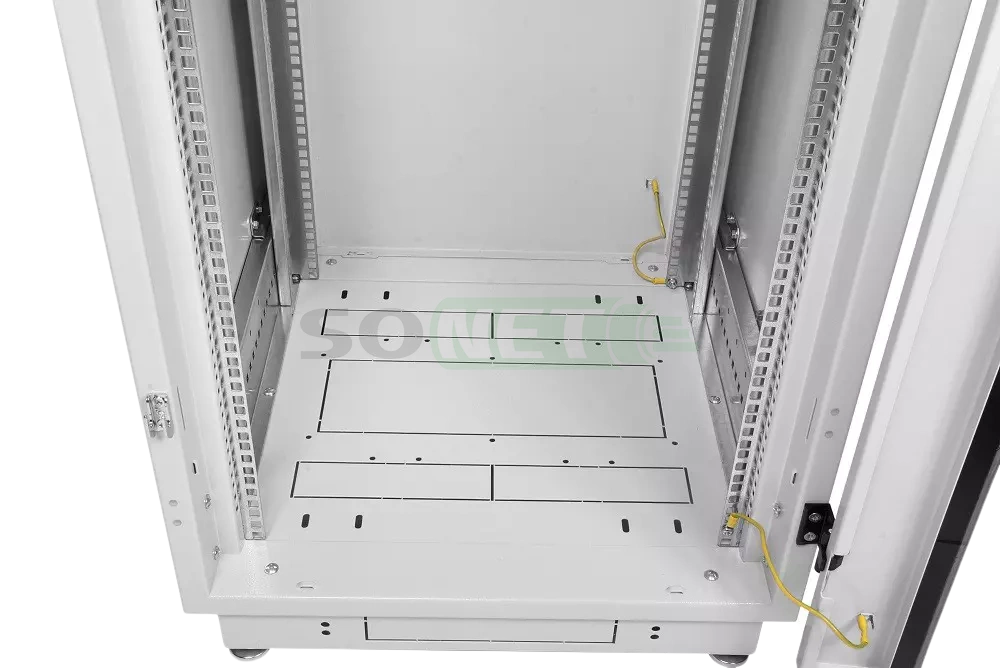

Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
|
Отверстия в нижней части основания шкафа. |
|

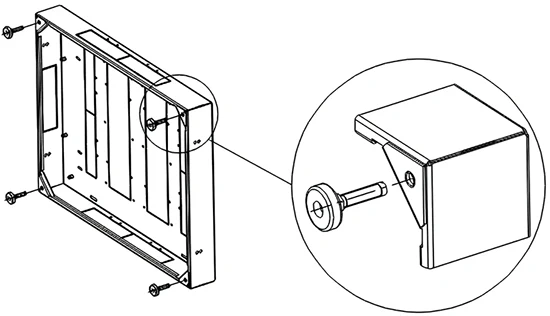

Предусмотрены резьбовые отверстия для установки винтовых опор. | |
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплетк не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: ШТК-М-40 ШТК-М-150 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
-
Крестовая отвертка
-
Плоскогубцы с удлиненными губками
-
Ключи гаечные: 19/10/7 мм
-
Ключ-шестигранник для внутреннего шестигранника 3 мм
-
Линейка с функцией измерения уровня

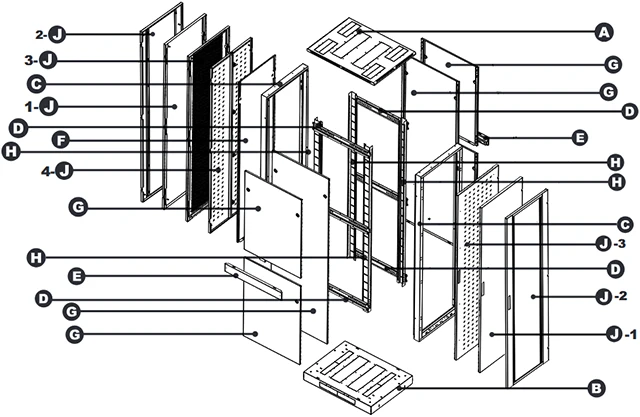

Наименование, количество |
Изображение | ||
A - Крыша - 1 штука |
|||
B - Основание - 1 штука |
|||
C - Рама - 1штука |
|||
D - Верхний швеллер - 4 штуки |
|||
E - Нижний швеллер - 2 штуки |
|||
F - Задняя стенка - 1 штука* |
|||
G - Боковые стенки - 2 штуки |
|||
H - Вертикальные направляющие - 4 штуки |
|||
J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* |
*Зависит от комплектации |
Перечень крепежа, входящий в комплект сборки шкафа, физически находиться в упаковке под номером 1. |
||||||
Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
Винт потай М6х12 |
14 | Демпфер | 22 | |||
Гайка М6 |
32 | Винт М6х12 | 64 | |||

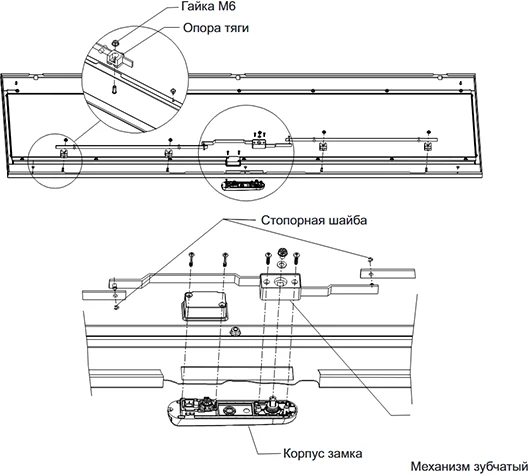

Ригельный замок | 1 | Шайба зубчатая | 16 | |||
Тяга |
2 | Гайка с фиксатором | 30 | |||
Стопорная шайба |
2 | Заглушка | 56 | |||
Опоры тяг |
4 | Фиксатор боковой обшивки | 4 | |||
Фиксатор тяги |
4 | Комплект заземления | 1 | |||
Точечный замок |
6 | Ножки | 4 | |||
Петля дверная |
3 | Уголок боковой обшивки | 4 | |||
Габаритные размеры и свойства шкафа: ШТК-М-42.6.6-4ААА |
|||||
Габариты изделия в сборе, (ВхШхГ) мм |
Монтажная глубина минимальная, мм |
Монтажная глубина максимальная, мм |
Вес шкафа, нетто, кг |
Изображение | |
2030х600х620 | 390 | 455 | 105 | ||
Габаритные размеры и состав упаковки |
|||||
Размер упаковки, часть 1: -(ВхШхГ) мм -Вес, кг -Объём м³ |
Размер упаковки, часть 2: -(ВхШхГ) мм -Вес, кг -Объём м³ |
Размер упаковки, часть 3: -(ВхШхГ) мм -Вес, кг -Объём м³ |
Общий объем упаковки, м³, общий вес, кг |
||
1970х750х200 66 0.2955 |
820х640х175 21 0.09184 |
1960х600х50 24 0.0588 |
0.44614 111 |

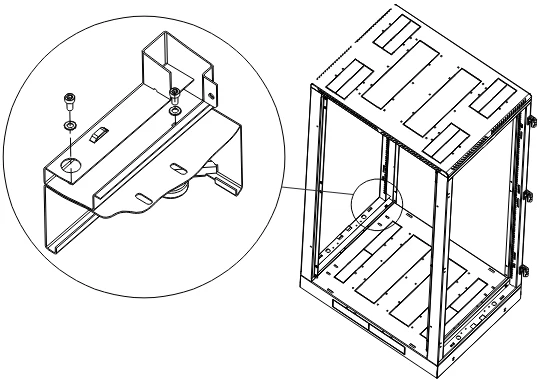

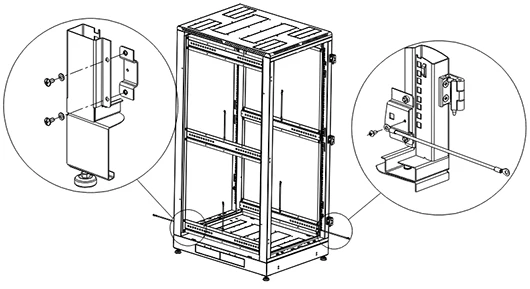

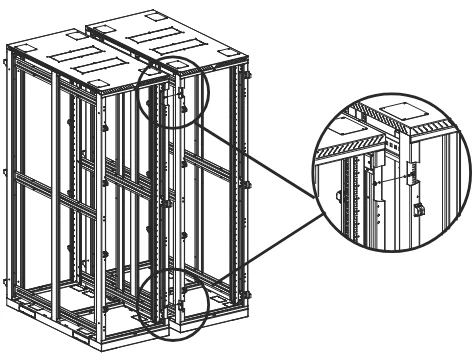

Шаг 3

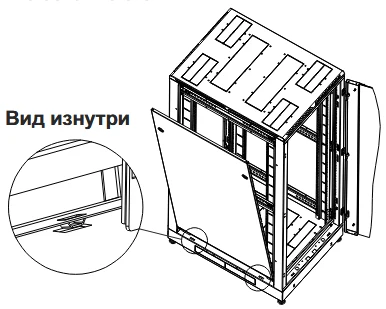

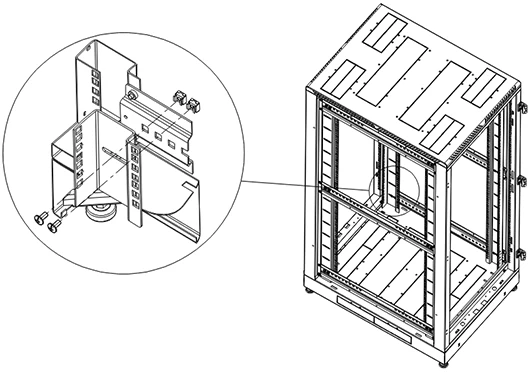

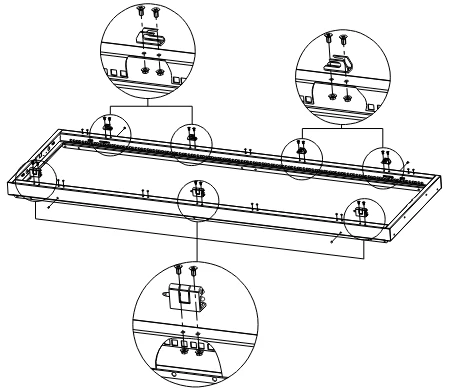

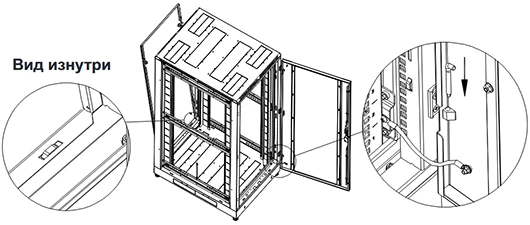

до упора. Установите демпферы.
