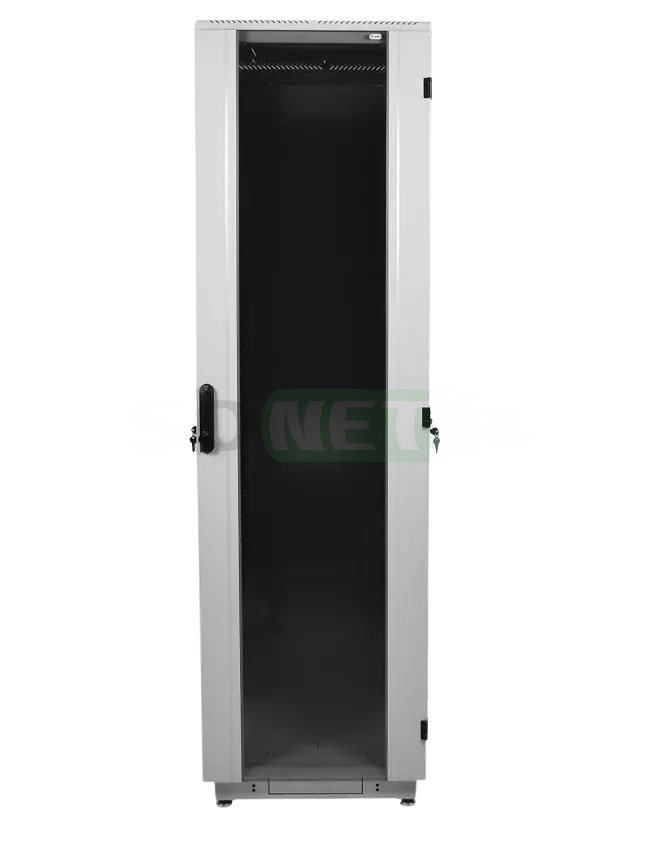

Шкаф телекоммуникационный 19" напольный 42U (600х600) дверь стекло

Цена (указана за шт)
розничная
61 536 ₽
мелкооптовая
58 972 ₽
оптовая
57 433.60 ₽
Заказать
Информация
Код Сонет
2454
Артикул
ШТК-М-42.6.6-1ААА
Серия
ШТК-М
Бренд
ЦМО
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары
Описание
Характеристики
Комплектация
Габариты и вес
Схема сборки
Файлы
Сопутствующие товары

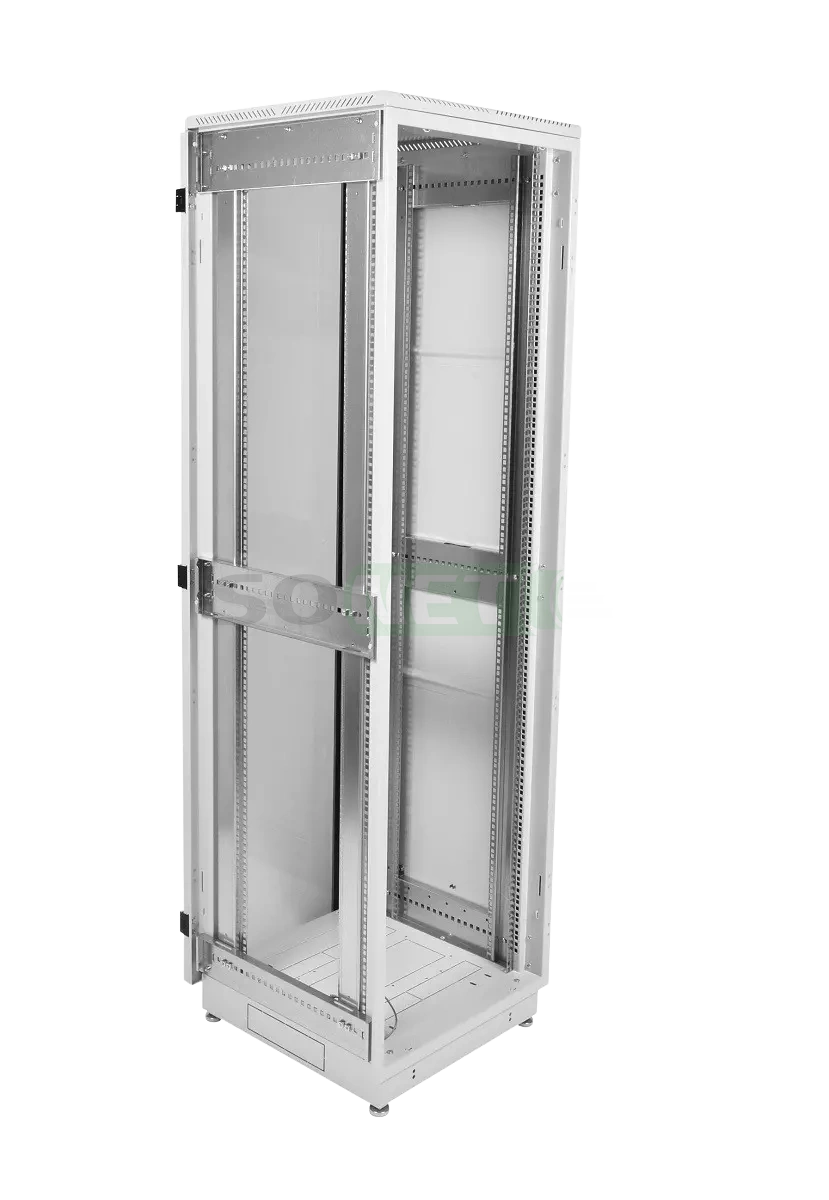

Шкаф телекоммуникационный 19" напольный 42U (600x600) дверь стекло, представленные Белорусским производителем с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного оборудования в офисных и промышленных помещениях. Серия шкафов ШТК-М, имеющая класс защиты IP20, отличается разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам. Легкий монтаж обеспечивается комплектом швеллеров (толщина стали 2 мм). Шкафы обладают повышенной жесткостью за счет элементов крепления каркаса и могут выдерживать распределенную нагрузку кг в зависимости от модели.

 Распределительная нагрузка на шкаф
 Высота U
 18  27  33  42  47
 Нагрузка, кг
 600  600  450  550  650

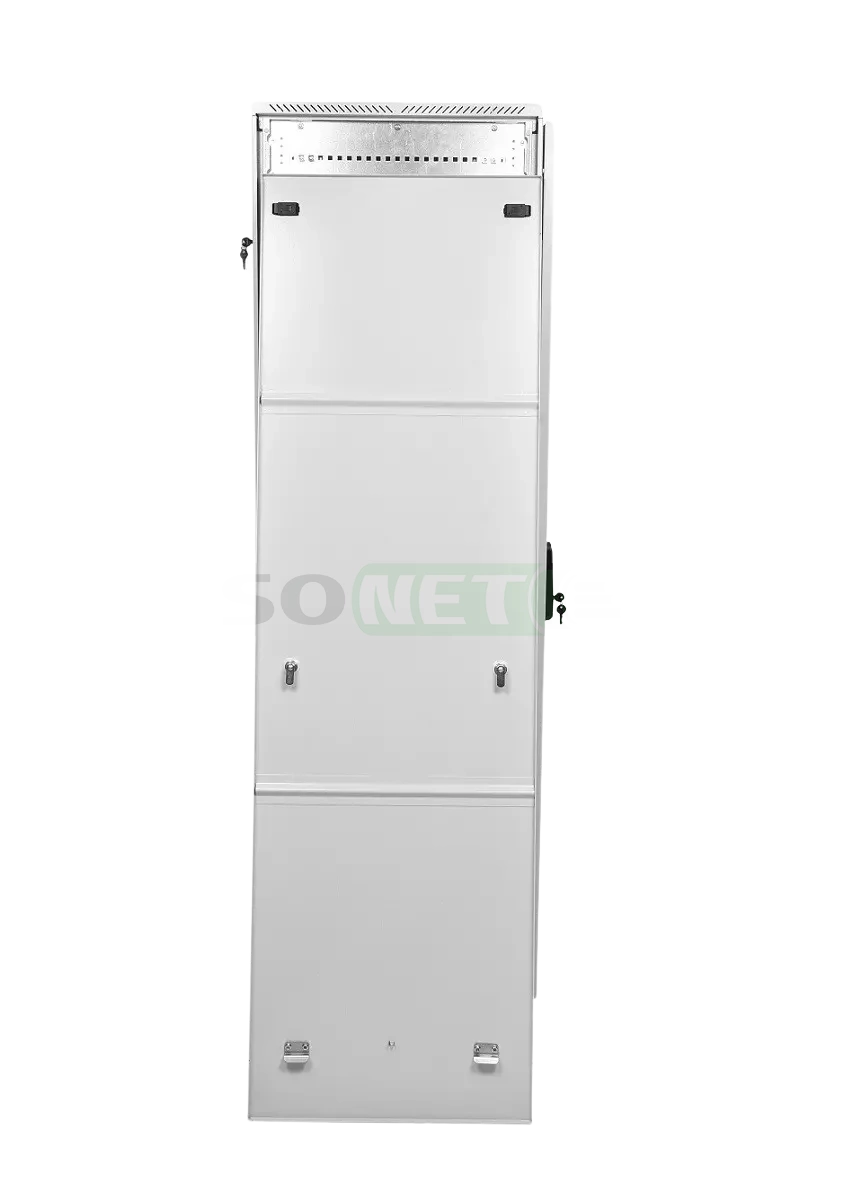

Оснащенные усиленными боковыми стенками, шкафы ШТК-М комплектуются задней металлической стенкой и могут иметь три варианта дверей: цельнометаллическую, с тонированным ударопрочным стеклом и перфорированную дверь. Возможна комплектация двумя дверьми. Двери снабжены усиленными точечными или ригельными замками и могут быть установлены как справа, так и слева.

Шкафы серии ШТК-М предусматривают места для установки вентиляторных модулей серии R-FAN и обеспечивают удобный доступ для монтажа, коммутации и обслуживания с четырех сторон через легкосъемные боковые стенки, переднюю и заднюю двери. В комплектацию входит система заземления. ШТК-М шириной 800 мм предоставляет дополнительное пространство для организации коммутационного кабеля.

Шкафы поставляются разобранными в компактной упаковке. Упаковка шкафов высотой 18-27U осуществляется в два транспортных места, а шкафов высотой 33-47U - в три места.

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Все шкафы выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)". Обращайтесь к нам для получения надежных и современных решений для вашей инфраструктуры связи."

Гарантийный срок эксплуатации шкафов составляет 12 месяцев, а хранения - не более 6 месяцев.

   Асортиментный ряд напольных шкафов ЦМО серии ШТК-М
18U 6х6 Стекло 18U 6х6 Металл 18U 6х6 Перфор 18U 6х8 Стекло 18U 6х8 Металл 18U 6х8 Перфор
22U 6х6 Стекло 22U 6х6 Металл 22U 6х8 Стекло 22U 6х8 Металл 22U 6х8 Перфор 22U 6х10 Стекло
22U 6х10 Металл 22U 6х10 Перфор 27U 6х6 Стекло 27U 6х6 Металл 27U 6х8 Стекло 27U 6х8 Металл
27U 6х10 Стекло 27U 6х10 Металл 27U 6х10 Перфор 33U 6х6 Стекло 33U 6х6 Металл 33U 6х8 Стекло
33U 6х8 Металл 33U 6х8 Перфор 33U 6х10 Стекло 33U 6х10 Металл 33U 6х10 Перфор 42U 6х6 Стекло
42U 6х6 Металл 42U 6х6 Перфор 42U 6х8 Стекло 42U 6х8 Металл 42U 6х8 Перфор 42U 6х10 Стекло
42U 6х10 Металл 42U 6х10 Перфор 42U 6х10 Перфор 2 42U 8х8 Стекло 42U 8х8 Металл 42U 8х8 перфор
42U 8х10 Стекло 42U 8х10 Металл 42U 8х10 перфор 47U 6х6 Стекло 47U 6х8 Стекло 47U 6х8 Металл
47U 6x8 Перфор
47U 6х8 Перфор 2 47U 8х8 Стекло 47U 8x8 Металл
47U 8x10 Стекло

Характеристики

Технические Характеристики и Безопасность

  Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон.

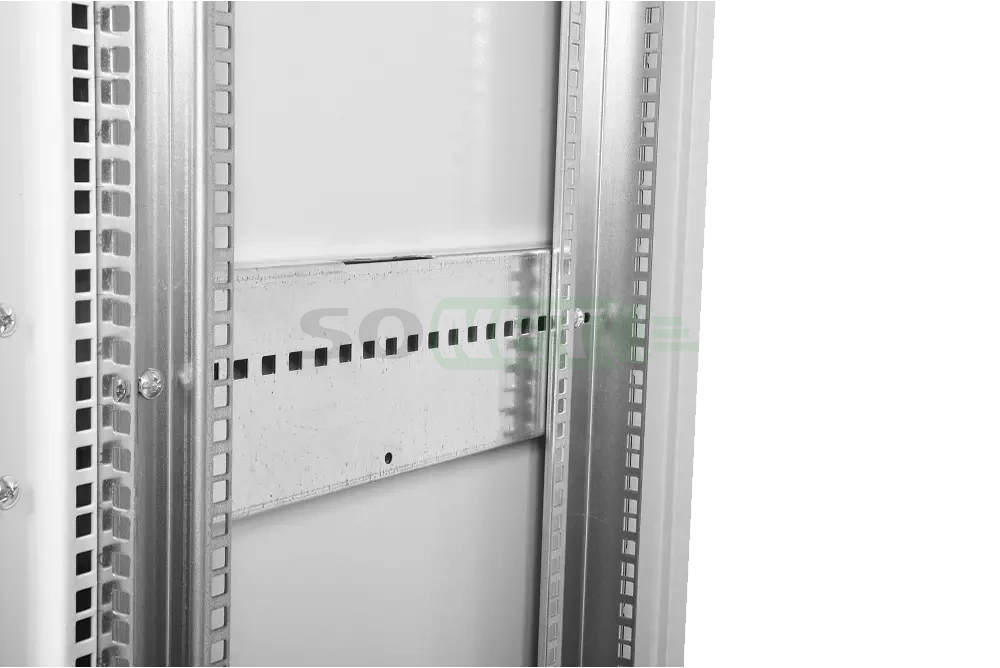

 Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине.
Полки:

 Система заземления входит в базовую комплектацию шкафа.
Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления.

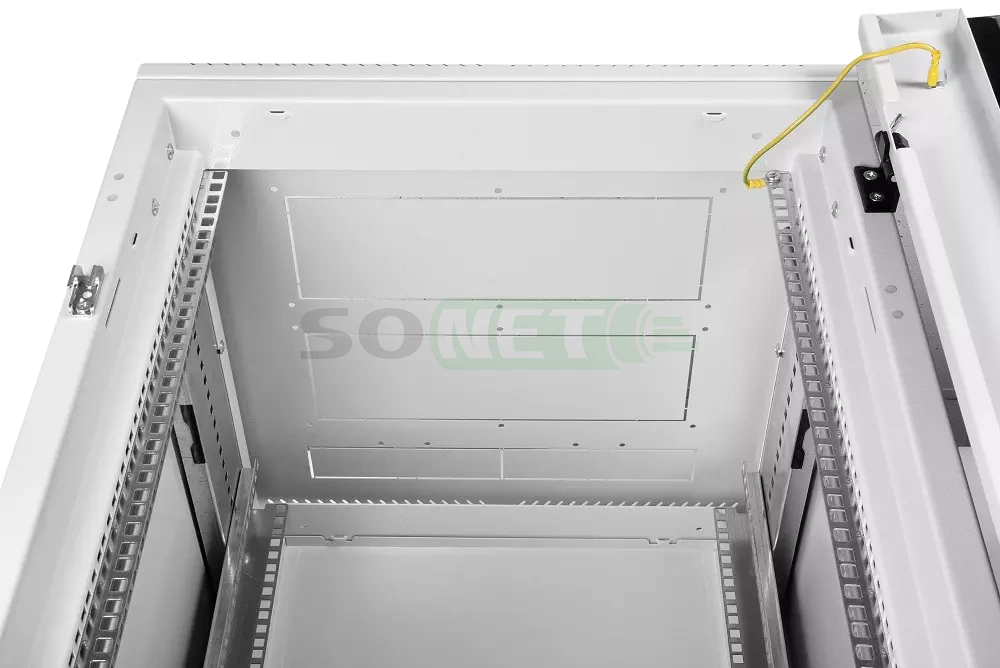

 Перфорация в крыше, для пассивного отвода тепла.



Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа.

Совместимость:

- Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J

- Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V

- Щеточный ввод: КВ-Щ-55.420А

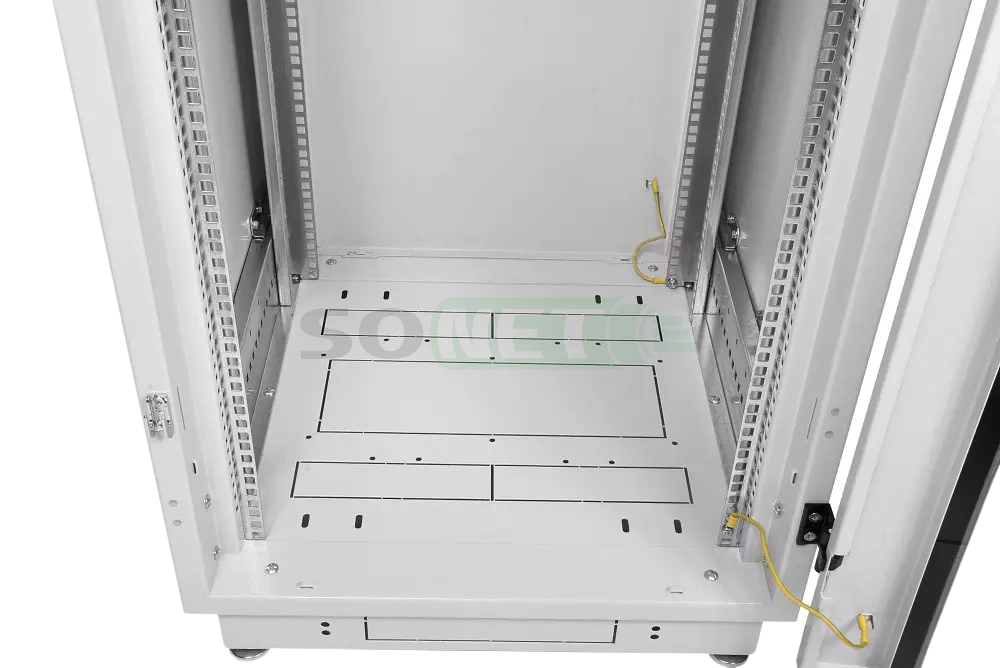

 Отверстия в нижней части основания шкафа.

 Предусмотрены резьбовые отверстия для установки винтовых опор.
  Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплетк не входят).
Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность.

Модификации роликов:

ШТК-М-40
ШТК-М-150

Внимание!
Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке.



Комплектация
Для сборки шкафов серии ШТК-М-42.6.6-1ААА, вам потребуется приобрести отдельно, это в комплект не входит:
  • Крестовая отвертка
  • Плоскогубцы с удлиненными губками
  • Ключи гаечные: 19/10/7 мм
  • Ключ-шестигранник для внутреннего шестигранника 3 мм
  • Линейка с функцией измерения уровня
 Наименование, количество

 A - Крыша - 1 штука
 B - Основание - 1 штука
 C - Рама - 1штука
 D - Верхний швеллер - 4 штуки
 E - Нижний швеллер - 2 штуки
 F - Задняя стенка - 1 штука*
 G - Боковые стенки - 2 штуки
 H - Вертикальные направляющие - 4 штуки
 J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки*
 *Зависит от комплектации

Внимание! Полное затягивание винтовых соединений производиться только после полной сборки шкафа!


   Перечень крепежа, входящий в комплект сборки шкафа, физически находиться в упаковке под номером 1.
 Изображение Наименование
 Количество, штук
 Изображение Наименование Количество, штук
   Винт потай М6х12
 14     Демпфер   22
   Гайка М6
  32   Винт М6х12   64
   Ригельный замок   1   Шайба зубчатая   16
   Тяга
  2   Гайка с фиксатором   30
   Стопорная шайба
  2     Заглушка   56
    Опоры тяг
  4     Фиксатор боковой обшивки   4
    Фиксатор тяги
  4     Комплект заземления   1
    Точечный замок
  6     Ножки   4
    Петля дверная
  3     Уголок боковой обшивки    4

Габариты и вес
         Габаритные размеры и свойства шкафа: ШТК-М-42.6.6-1ААА
 Габариты изделия в сборе, (ВхШхГ) мм
 Монтажная глубина минимальная, мм
 Монтажная глубина максимальная, мм
 Вес шкафа, нетто, кг
 2030х600х620         390         455    105
       Габаритные размеры и состав упаковки
   Размер упаковки, часть 1: -(ВхШхГ) мм
-Вес, кг
-Объём м³
 Размер упаковки, часть 2: -(ВхШхГ) мм
-Вес, кг
-Объём м³
 Размер упаковки, часть 3: -(ВхШхГ) мм
-Вес, кг
-Объём м³

 Общий объем упаковки, м³, общий вес, кг
 1970х750х200
           66
       0.2955
  820х640х175
        21
    0.09184
 1960х600х50
        24
     0.0588
  0.44614
     111

Схема сборки
Шаг 1
Подготовьте основание В к сборке шкафа. Установите винтовые опоры (ножки). Установите с внутренней стороны гайки с фиксаторами. Закрепите нижние швеллеры Е , используйте винты М6х12. Затяните соединения до упора.
Установите провода заземления, используйте винты М6х12 и гайки М6.

Шаг 2
Подготовьте рамы к сборке шкафа. Внимание! В шкафах высотой 42U, 47U используется ригельный замок, 33U, 38U усиленный точечный. Определите сторону открывания двери и установите петли и фиксаторы, используйте винты потай M6x12 и гайки M6. Установите в неиспользуемые отверстия заглушки. Внимание! Для шкафов 33U, 38U фиксаторы тяг не используются.

Шаг 3
Внимание! Учитывайте сторону открывания двери при сборке шкафа. Соедините основание В с установленными нижними швеллерами Е и рамы С , используйте винты М6х12 и зубчатые шайбы. Используйте одну зубчатую шайбу для одного узла соединения, как показано на рисунке. Для сборки расположите рамы горизонтально. Установите провода заземления на рамы со стороны дверных петель, как показано на рисунке. При комплектации шкафа задней стенкой установите провод заземления на раму с правой стороны.
Шаг 4

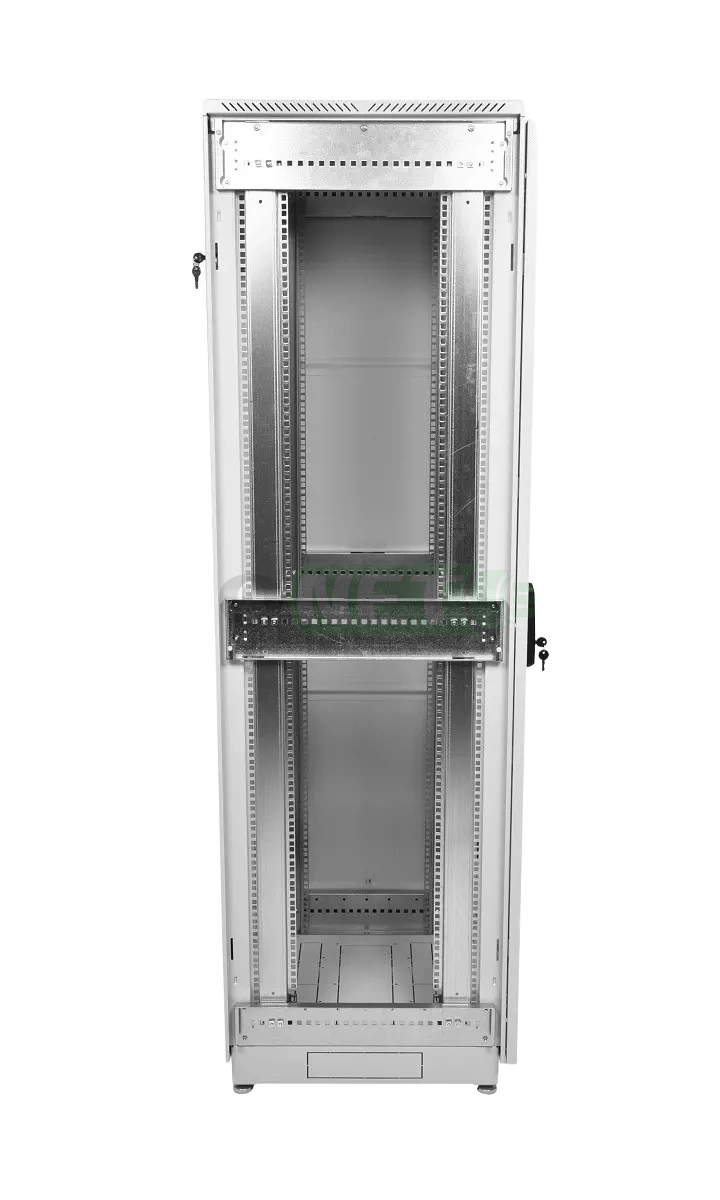

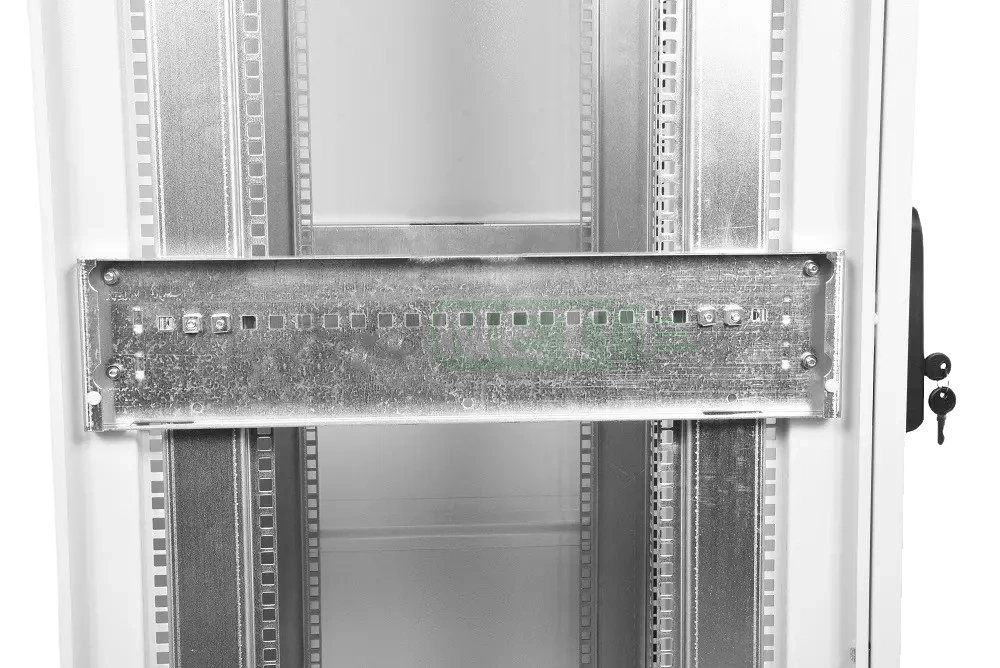

Установите швеллеры D на рамы C , используйте винты М6х12 и зубчатые шайбы. Используйте одну зубчатую шайбу для одного узла соединения. Внимание! Средний швеллер сориентируйте отверстиями для фиксации замка вниз, верхний отверстиями вверх.
Шаг 5
Установите крышу А шкафа, используйте винты М6х12, гайки М6 и зубчатые шайбы. Используйте одну зубчатую шайбу для одного узла соединения.
Внимание! Сориентируйте крышу кабельным вводом к тыльной стороне шкафа.
Шаг 6
Установите вертикальные направляющие Н на необходимую глубину. Используйте винты М6х12 и гайки с фиксаторами. Затяните соединения
до упора. Установите демпферы.
Шаг 7

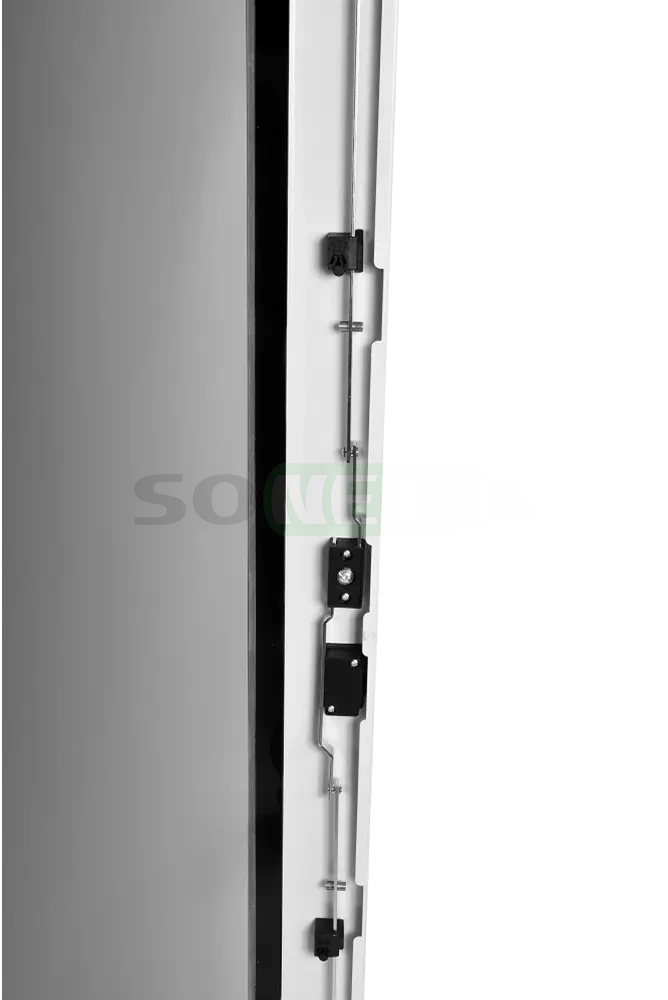

Подготовьте для установки дверь J шкафа. Установите на дверь корпус ригельного замка. Установите тяги, используйте опоры тяг (устанавливаются при помощи гаек М6). Соедините тяги с ригельным замком, установите стопорные шайбы. Установите демферы. При комплектации шкафа двумя дверями аналогично подготовьте вторую дверь. Внимание! Шкафы 33U, 38U комплектуются усиленными точечными замками без тяг.

Шаг 8
Подготовьте для установки заднюю F и боковые G стенки. На боковые стенки при помощи гаек М6 установите монтажные уголки. На заднюю стенку установите дополнительные демпферы. На боковые стенки установите уголки при помощи гаек М6. Внимание! В закрытом положении язычки замков боковых стенок сориентированы вниз, задней стенки горизонтально.
Шаг 9
Установите дверь J и заднюю стенку F на шкаф. Подсоедините провода заземления.
Шаг 10
Установите шкаф на место эксплуатации, используя линейку с функцией измерения уровня, компенсируйте опорами неровности пола. Затяните винтовые соединения до упора. Установите боковые стенки G и подсоедините провода заземления.
Файлы
Срок действия
29.05.2019 - 28.05.2022
Тип
Сертификат соответствия
Цена (указана за шт)
розничная
61 536 ₽
мелкооптовая
58 972 ₽
оптовая
57 433.60 ₽
Заказать
Сопутствующие товары
Направляющие в шкаф для установки оборудования Г=450мм, пара
Цена (указана за шт):
розничная
921.60 ₽
мелкооптовая
883.20 ₽
оптовая
860.16 ₽
Код Сонет: 2322
Артикул: УО-45
Полка 19" 1U перфорир. выдвижная Г=450мм, с направляющими до 30кг
Цена (указана за шт):
розничная
3 331.20 ₽
мелкооптовая
3 192.40 ₽
оптовая
3 109.12 ₽
Код Сонет: 2338
Артикул: ТСВ-45

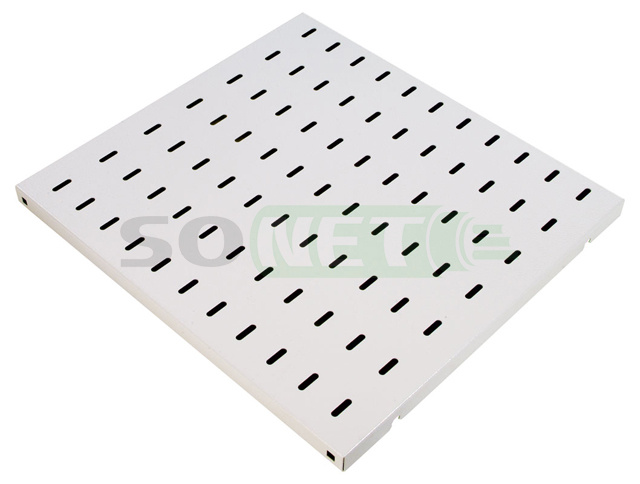

Полка 19" 1U перфорир. стационарная Г=450мм до 100кг
