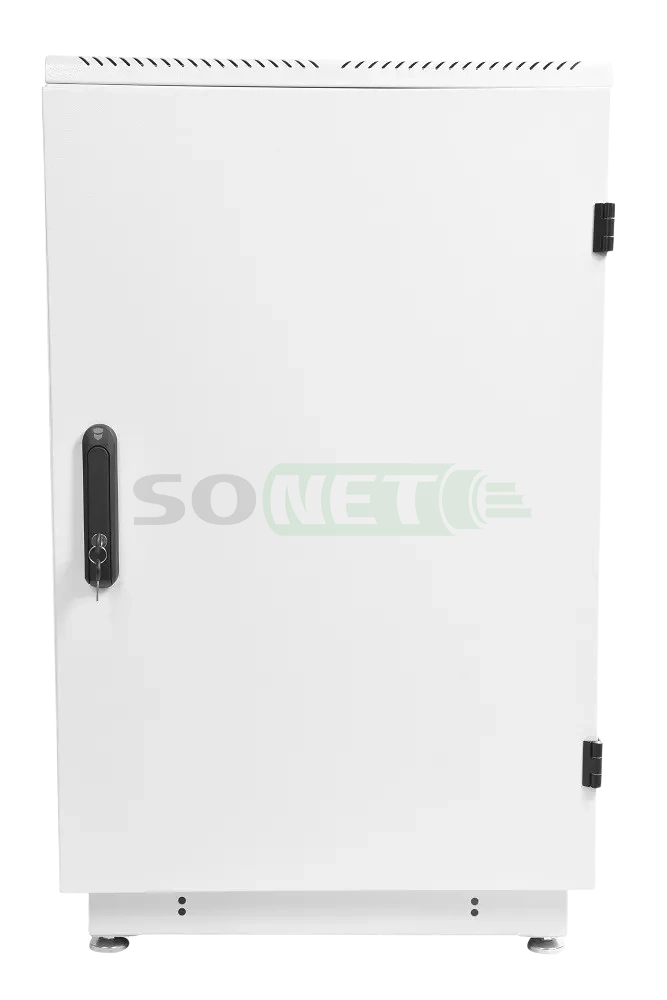

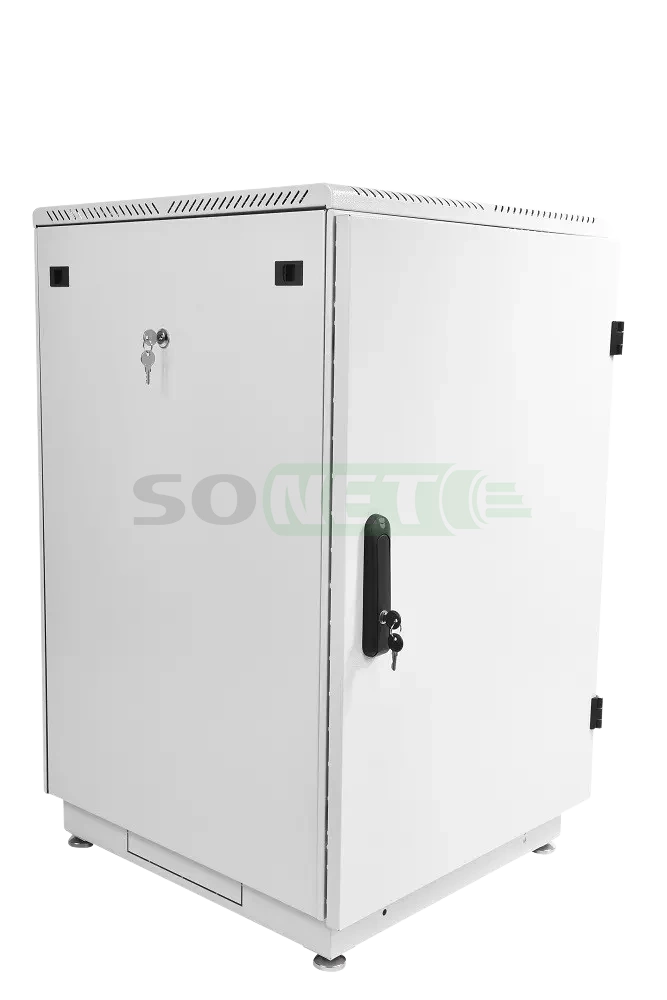

Шкаф телекоммуникационный 19" напольный 24U (600х800) дверь металл
Шкаф телекоммуникационный 19" напольный 24U (600х800) дверь металл
Представленные Белорусским производителем с 2001 года, являются надежным решением для размещения активного и пассивного телекоммуникационного оборудования в офисных и промышленных помещениях. Серия шкафов ШТК-М, имеющая класс защиты IP20, отличается разборной каркасной конструкцией, состоящей из основания, крыши и двух сварных рам. Легкий монтаж обеспечивается комплектом швеллеров (толщина стали 2 мм). Шкафы обладают повышенной жесткостью за счет элементов крепления каркаса и могут выдерживать распределенную нагрузку кг в зависимости от модели. Изделия соответствуют: ТУ РБ 800008148.001 - 2003, ГОСТ 32127-2013.
|
Распределительная нагрузка на шкаф |
||||||
|
Высота U |
18 | 24 | 30 | 36 |
42 |
48 |
|
Нагрузка, кг |
700 | 700 | 900 | 900 |
1200 |
1200 |

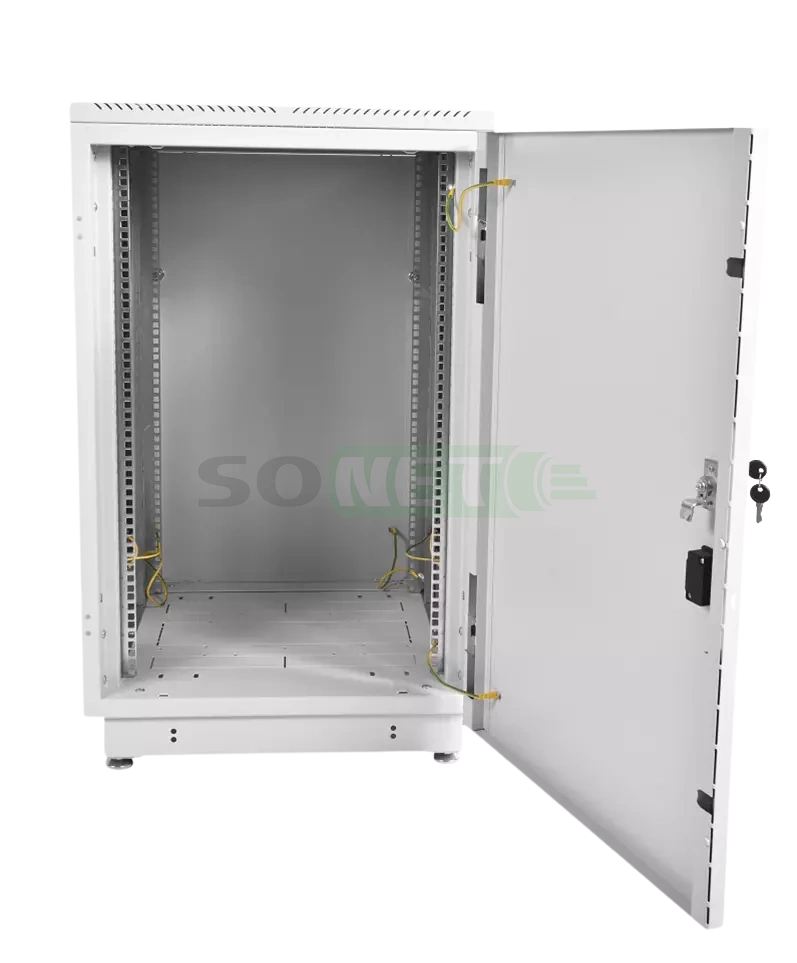

Шкафы серии ШТК-М предусматривают места для установки вентиляторных модулей серии R-FAN и обеспечивают удобный доступ для монтажа, коммутации и обслуживания с четырех сторон через легко съемные боковые стенки, переднюю и заднюю двери. В комплектацию входит система заземления. ШТК-М шириной 800 мм предоставляет дополнительное пространство для организации коммутационного кабеля.
Шкафы поставляются разобранными в компактной упаковке. Упаковка шкафов высотой 18U осуществляется в два транспортных места, а шкафов высотой 33-48U - в три места.
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик. Все шкафы выполнены в соответствии с требованиями стандарта IEC 60 297 "Конструкции механические серии 482,6 (19 дюймов)". Обращайтесь к нам для получения надежных и современных решений для вашей инфраструктуры связи."
Технические Характеристики и Безопасность |
|
| Доступ для монтажа, коммутации и обслуживания оборудования возможен с четырех сторон. |
|
|

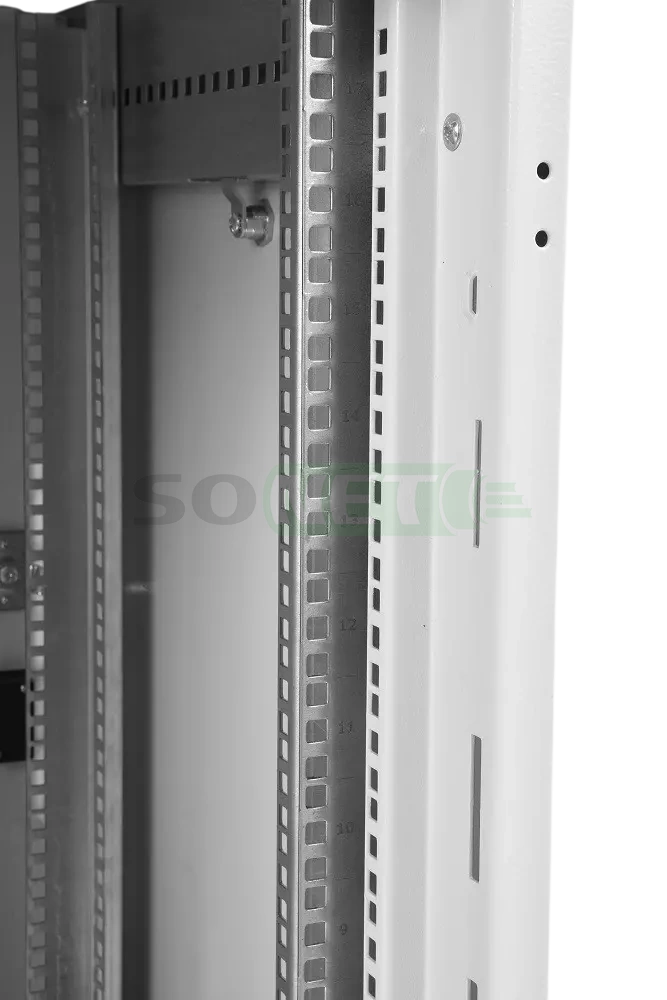

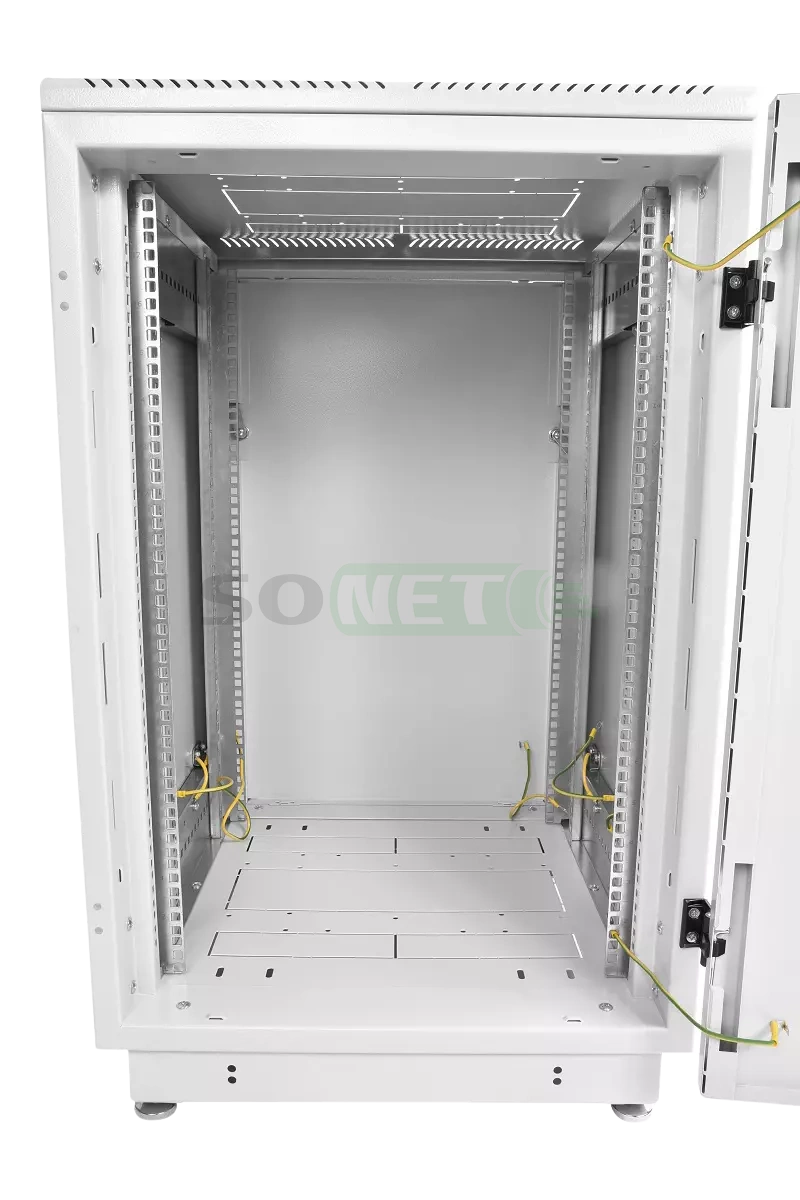

Шкаф имеет оцинкованные вертикальные направляющие, регулируемые по глубине. Полки для этого шкафа: - Стационарные: Полка 390мм, Полка 450мм, Полка 580мм, Полка 620мм - Консольные 2U (Крепиться на передние направляющие): Полка 200мм, Полка 300мм, Полка 400мм - Усиленные до 100кг: Полка 450мм, Полка 580мм, Полка 620мм - Выдвижная: Полка 450мм, Полка 580мм, Полка 620мм - Усиленные до 200кг: Полка 580мм, Полка 620мм |
|
|
Система заземления входит в базовую комплектацию шкафа. Все металлические элементы шкафа должны быть соединены с элементом для подключения защитного заземления. |
|
|

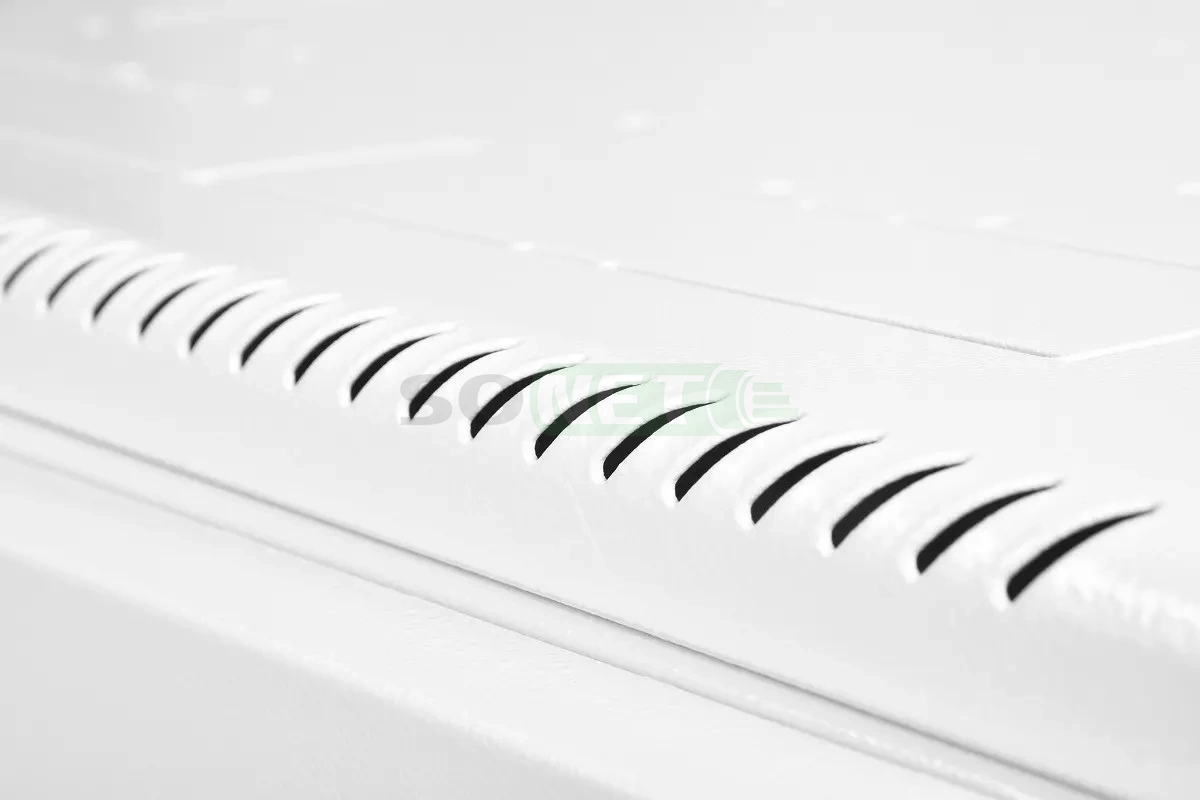

Перфорация в крыше, для пассивного отвода тепла. |
.webp)
|
|
Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа. Совместимость: - Модули охлаждения(220В), R-FAN-2T, R-FAN-2J, R-FAN-3T, R-FAN-3J - Модули охлаждения(36-48В): R-FAN-2TJ-36V-48V , R-FAN-3TJ-36V-48V - Щеточный ввод: КВ-Щ-55.420А |
.webp)
|
|

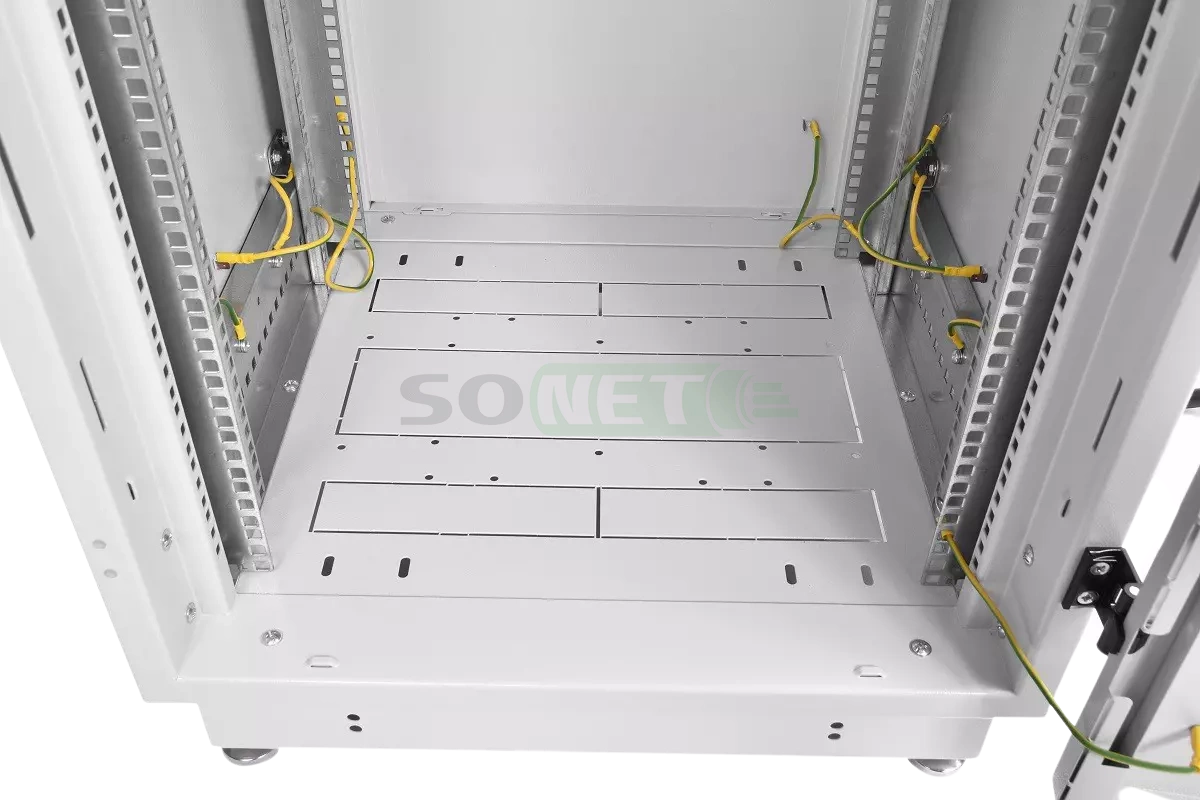

Отверстия в нижней части, основании и крыше шкафа. В крыше предусмотрены четыре кабельных ввода 212х110 мм. В верхней и боковых сторонах основания по два кабельных ввода 422х55мм. В тыльной стороне основания кабельный ввод 212х55мм. |
.webp)
|

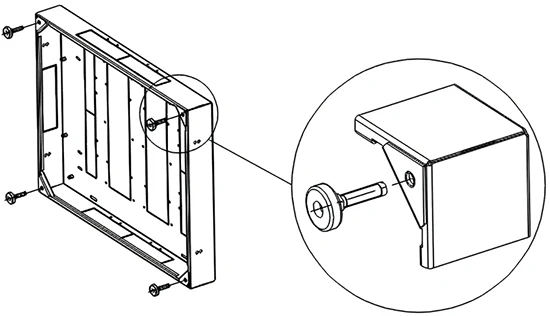

| Предусмотрены резьбовые отверстия для установки винтовых опор. |
|
|
Возможна установка поворотных роликов для транспортировки шкафа (дополнительно в комплект не входят). Передвижение шкафа на роликах возможно, только по ровной поверхности. При выборе роликов учитывайте их нагрузочную способность. Модификации роликов: ШТК-М-40 ШТК-М-150 Внимание! Изготовитель не несет ответственности за сохранность шкафа с установленным оборудованием заказчика при транспортировке. |
|
-
Крестовая отвертка
-
Плоскогубцы с удлиненными губками
- Гаечный ключ 10мм (М6)
-
Ключ-шестигранник для внутреннего шестигранника 3 мм
-
Линейка с функцией измерения уровня
|

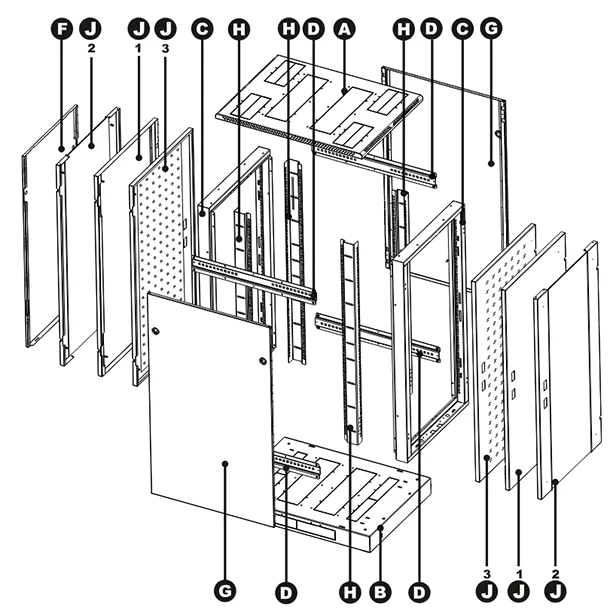

Наименование, количество |
Изображение | ||
|
A - Крыша - 1 штука |
.webp) |
||
| B - Основание - 1 штука | |||
| C - Рама - 2 штуки | |||
| D - Швеллер горизонтальный- 2 штуки | |||
| F - Задняя стенка - 1 штука | |||
| G - Боковые стенки - 2 штуки* | |||
| H - Вертикальные направляющие - 4 штуки | |||
| J - Дверь: металл (1), стекло(2), перфорация(3) -1/2штуки* | |||
|
*Зависит от комплектации |
|
Перечень крепежа, входящий в комплект сборки шкафа. |
||||||
| Изображение |
Наименование |
Количество, штук |
Изображение | Наименование | Количество, штук | |
.png){kind=small}
|
Винт потай М6х12 |
4 |
.png){kind=small}
|
Винт М6х10 | 32 | |
(1).png){kind=small}
|
Гайка М6 |
4 |
.png){kind=small}
|
Шайба зубчатая | 32 | |
.png){kind=small}
|
Заглушка | 24 |
.png){kind=small}
|
Гайка с фиксатором | 16 | |
|

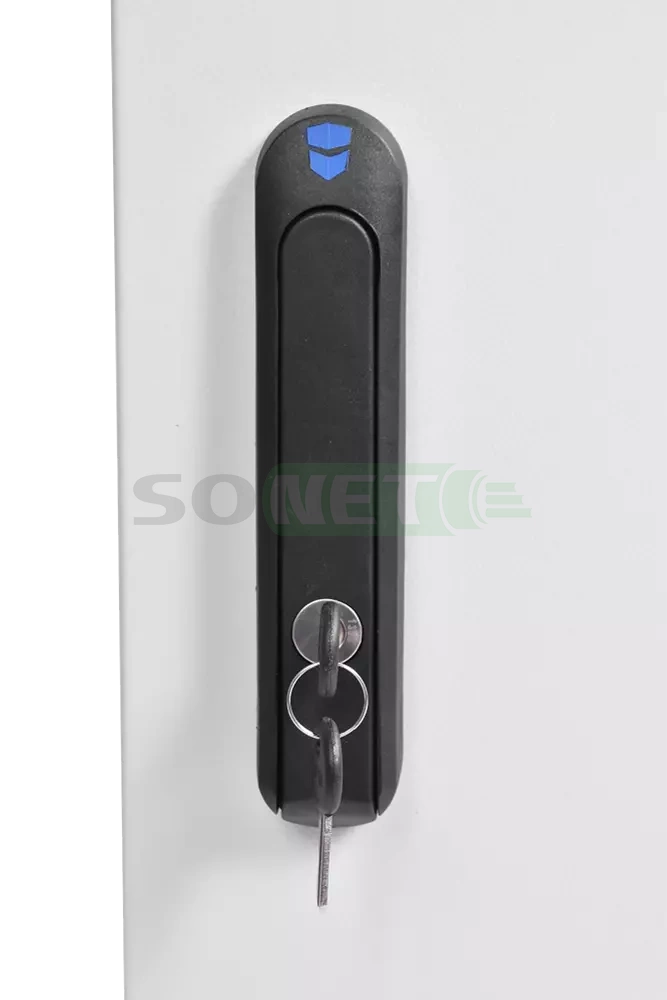

Усиленный точечный замок | 1 |
|
Болт М6х12 |
16 | |
.png){kind=small}
|

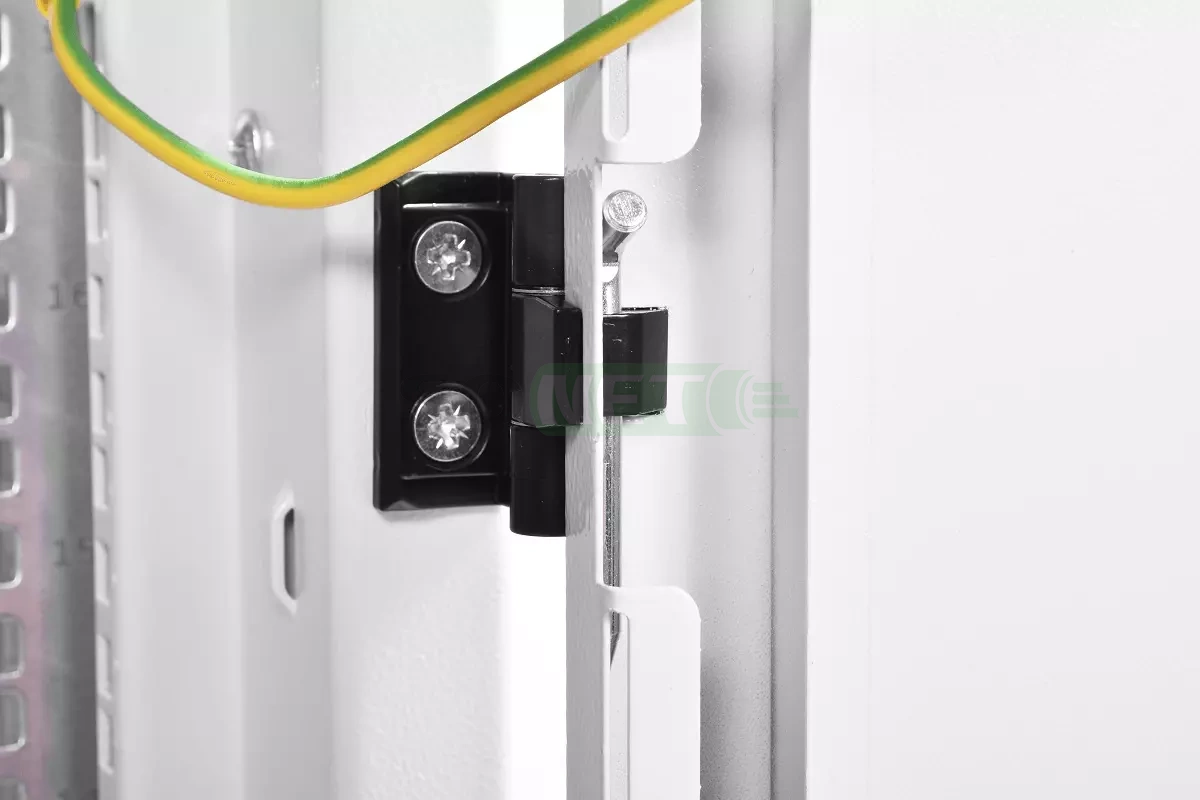

Петля дверная | 2 |
.png){kind=small} |
Комплект заземления | 1 | |
.png){kind=small}
|
Точечный замок | 6 |
.png){kind=small} |
Ножки |
4 | |
(1).png){kind=small}
|
Демпфер | 14 | ||||
|
Габаритные размеры и свойства шкафа: ШТК-М-24.6.8-3ААА |
|||||
|
Габариты изделия в сборе, (ВхШхГ) - 1245х600х825 мм |
Монтажная глубина минимальная - 390 мм |
Монтажная глубина максимальная - 655 мм |
Вес шкафа, нетто - 68 кг |
|
|
|
Габаритные размеры и состав упаковки |
|||||
|
Размер упаковки, часть 1: 1) Габариты(ВхШхГ) - 1165х710х280 мм 2) Вес - 54 кг 3) Объём - 0.231м³ |
Размер упаковки, часть 2: 1) Габариты(ВхШхГ) - 815х720х155 мм 2) Вес - 22 кг 3) Объём - 0.090м³ |
Общий объем упаковки: 1) Объём - 0.321 м³ 2) Вес - 76 кг |
|||
%20CMO.webp)
%20CMO.webp)

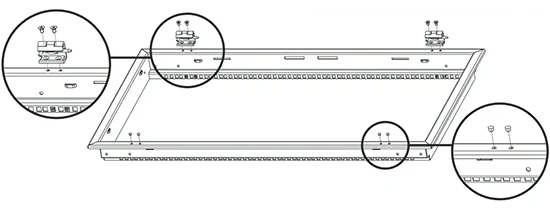

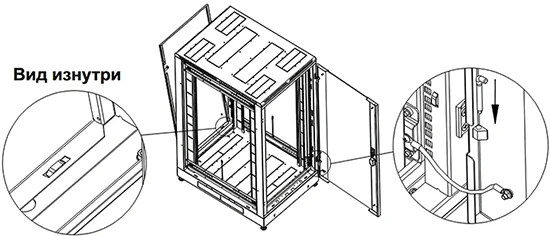

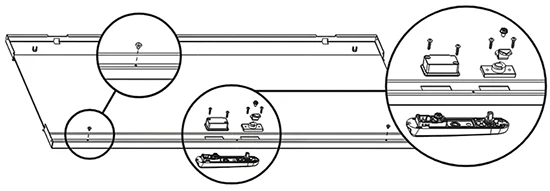

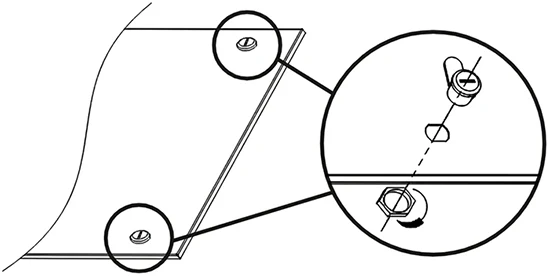

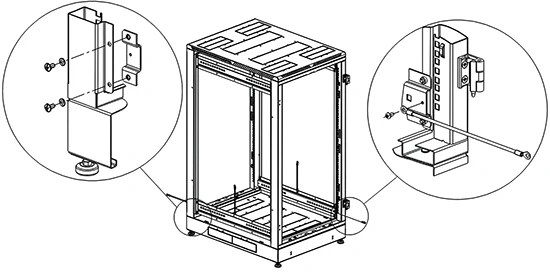

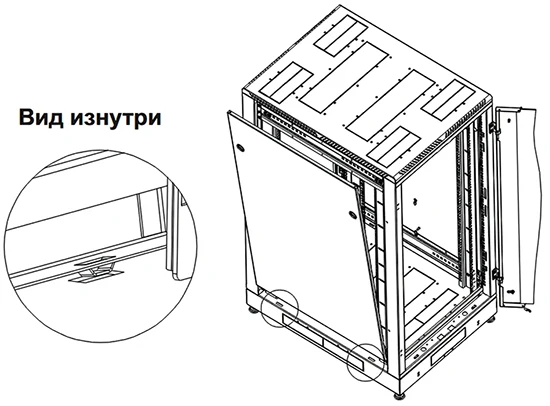

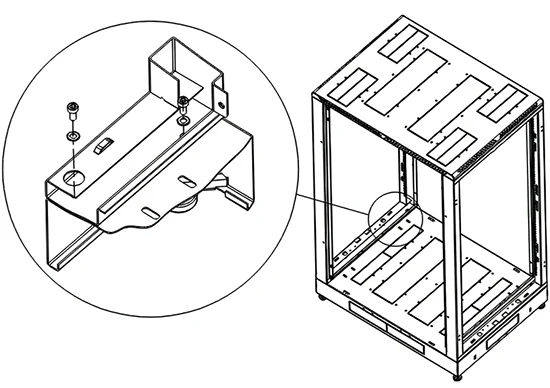

Шаг 3
