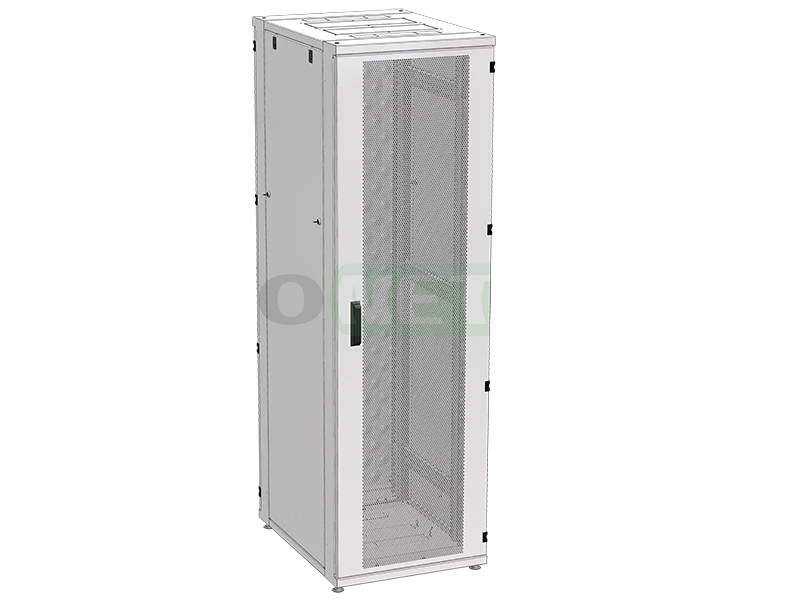

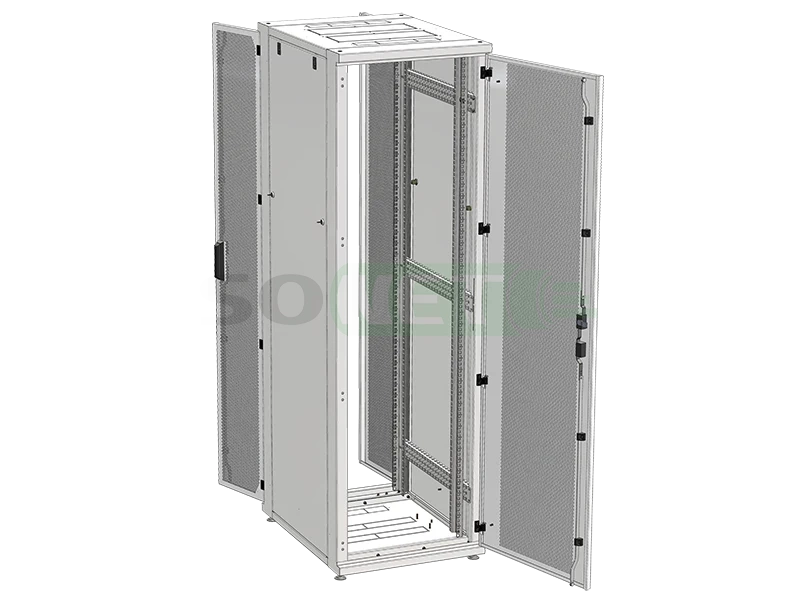

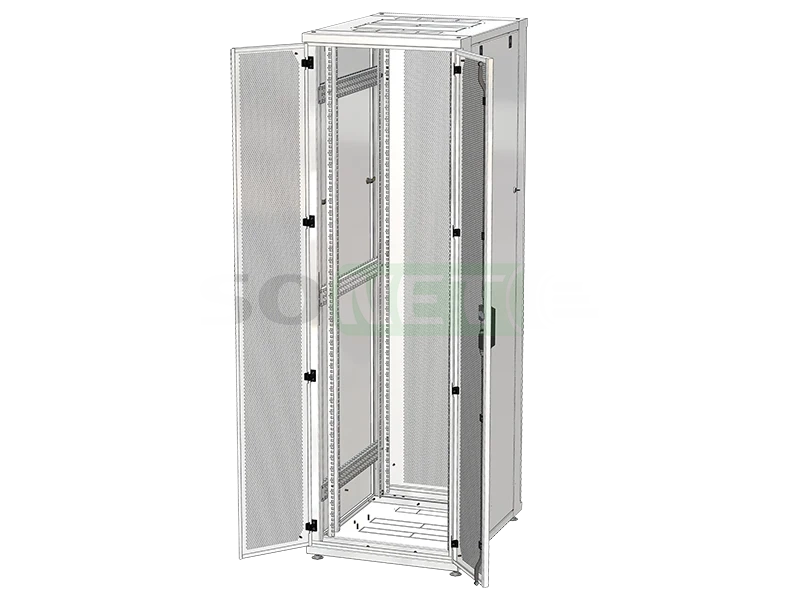

Шкаф серверный напольный 19'' 48U (600х600) дверь перфорация, (рабочая глубина 485 мм), грузоподъемность 1300кг, Артикул: ШТК-48.6.6-П-У

Перечень инструментов и материалов необходимых для сборки|разборки усиленного телекоммуникационного шкафа ReDGeN

• Уровень
• Ключ рожковый или головка-трещотка на 10 мм.
• Шестигранник - для регулирования ножек
• Отвертка плоская
• Отвертка крестовая
• Пластиковые хомуты

1) Сборка каркаса.
Уложить в горизонтальное положение раму переднюю (1). При помощи зубчатых шайб (13)
и винтов М6х12 (7) соединить раму с дном (4) и крышей (3), затем положить сверху раму
заднюю (2) и соединить с дном и крышей винтами с шайбами. Вымерить диагонали
образовавшейся конструкции, они должны быть одинаковыми. Установить внутрь каркаса,
при помощи винтов (7) и шайб (13), на свои посадочные места связи правые (5) и связи левые
(6). Причем связи устанавливаются открытой частью пазов к направлению к крыше (3). Каркас
должен быть плотно затянут. После этого установить на четыре шпильки(К данным шпилькам монтируются провода заземления!), расположенных
вверху и внизу рамок, шайбы (9) и (10), а затем гайки (11).




2. Установка монтажных опор.
Каркас шкафа установить в вертикальное положение. Закрепить, с правой стороны
передней рамы три планки для соединения шкафов в ряд (15) при помощи винтов (7).
Установить с левой стороны задней рамы шкафа три планки (15) при помощи винтов (7).
В пазы связей шкафа (5), (6) вложить гайки клетевые (11) на том расстоянии от передней
рамы, где будут установлены стойки монтажные. Прикрепить стойки монтажные правые
(16) и левые (17) при помощи винтом М6х12 (7) к связям каркаса. Регулировка стоек
производится путем перестановок клетевых гаек в пазах связей, и отверстий на самих
монтажных стойках.


Установить в специальные места в нижней части рамок шарнирные регулируемые
опоры (12).
При необходимости, для транспортировки шкафа, установить в посадочные места
ролики, (в комплект поставки не входят, приобретаются опционально) в нижней части
рамок, затянуть гайками шестигранными с фланцем.

ВНИМАНИЕ! Стойки монтажные для шкафов шириной 600 мм и шкафов шириной 800
мм разные.


3. Установка направляющих в телекоммуникационном шкафе.
В телекоммуникационных шкафах предусмотрена возможность регулировки положения
вертикальных направляющих (19-дюймовых монтажных профилей) с целью выбора
необходимой глубины для установки различного сетевого оборудования.
Определить расстояние от фронта шкафа до передней части оборудования L1.
Определить монтажную глубину самого оборудования L2, и установить вертикальные 19-
ти дюймовые профили в отверстия горизонтальных направляющих исходя из выбранных
размеров. Вставить монтажные гайки, по 2 шт. на одну точку крепления.

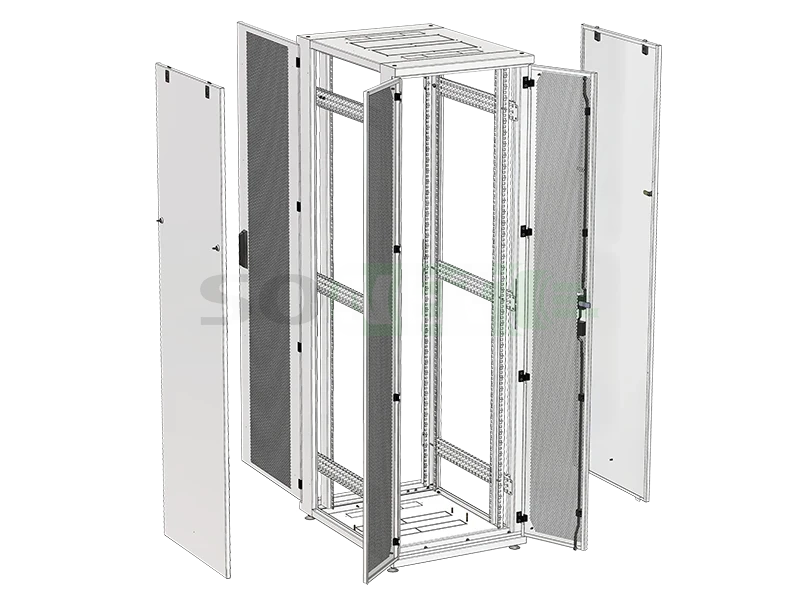

4. Установка дверей и боковых панелей.
На переднюю (1) и заднюю (2) раму установить при помощи болтов М4х10 (14) петли
дверные (29). Передняя рама - две дверных петли. Задняя рама - четыре петли.
Передняя дверь (18) - установка замка 208 (26). На замок 208 (26), установить ригель
(27) при помощи винта (7).
Задняя дверь правая (19) установка замка 208 (26). Замок 208 соединить с адаптером
тяг (24) при помощи винта (7). На адаптер поставить переходники (25) с двух сторон и
затянуть гайками М5. В верхний переходник установить тягу двери верхнюю (23) и
затянуть винтом М5 тягу от выпадения. В нижний переходник установить тягу нижнюю
(22) и затянуть винтом М5.
Навесить дверь переднюю (18) на петли (29) передней рамы. Навесить дверь заднюю
правую (19) и дверь заднюю левую (20) на петли (29) задней рамы.
Установить панели боковые (21) на шкаф, перед этим установив замки ЗШ-2 (30) и
замки защелки (31).

5. Окончательная сборка и регулировка шкафа.
Произвести необходимые регулировки сопрягаемых деталей.
Выставить уровнем шкаф в 3-х плоскостях (по ширине, глубине и высоте).
Произвести заземление шкафа (комплект заземления в комплект поставки не входит).

6. Установка шкафов в ряд.
Для установки шкафов в ряды необходимо установить шкафы рядом друг с
другом на одной линии, выровнять, используя опоры (12).
Снять двери, соединить планками (15) и винтами М6х12 (7) прилегающие шкафы,
повесить двери на свои места.
