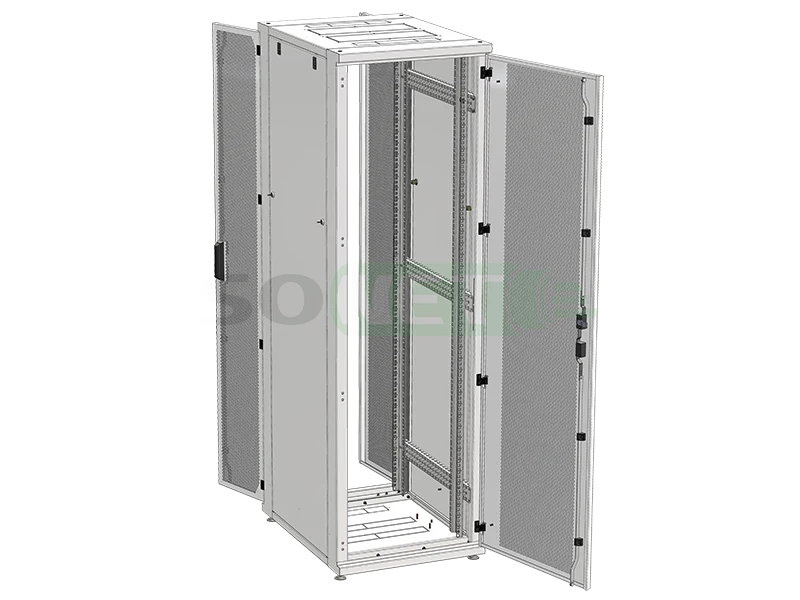

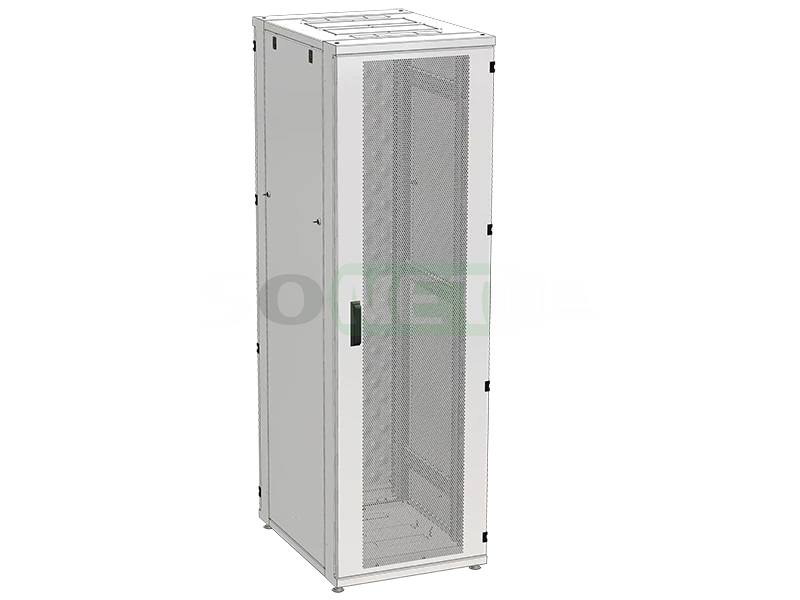

Шкаф серверный напольный 19'' 33U (600х600) дверь перфорация, (рабочая глубина 485 мм), грузоподъемность 1300кг, Артикул: ШТК-33.6.6-П-У
Шкаф серверный напольный 19'' 33U (600х600) дверь перфорация, (рабочая глубина 485 мм), грузоподъемность 1300кг, Артикул: ШТК-33.6.6-П-У
Серия напольных серверных шкафов ШТК-У российской торговой марки ReDGeN — это современное и надёжное решение для размещения активного и пассивного телекоммуникационного, электротехнического и другого оборудования стандарта 19". Шкафы этой серии предназначены для установки аппаратуры, обеспечивающей передачу цифровых и аналоговых сигналов электрической связи, и широко применяются в серверных, кроссовых, центрах обработки данных и на объектах связи.
Конструкция шкафа и материалы изготовления.
Шкаф ШТК-У выполнен по каркасно-сборной схеме. Несущими элементами служат две сварные рамы, обеспечивающие высокую жёсткость и устойчивость конструкции. Максимальная распределительная нагрузка достигает 1300 кг, что позволяет размещать даже самое тяжёлое оборудование.
- Рамы, потолок и основание изготовлены из стального холоднокатаного проката по ГОСТ 19904-90/08пс, толщиной 1.5 мм
- Двери и боковые панели, толщина 1.2 мм.
- Внутренние направляющие профили и вертикальные стойки выполнены из листовой оцинкованной стали по ГОСТ Р 52246-04 (толщина не менее 2,0 мм).
- Покрытие — порошковое, ударопрочное, полимерно-эпоксидное, цвет RAL 7035 (светло-серый), устойчивое к механическим повреждениям и коррозии.
Особенности конструкции.
- Напольное исполнение: шкаф оснащён четырьмя регулируемыми винтовыми опорами, что позволяет компенсировать неровности пола и обеспечивает устойчивость даже на неидеальных поверхностях.
- Удобный доступ: оборудование можно обслуживать с передней, задней и боковых сторон.

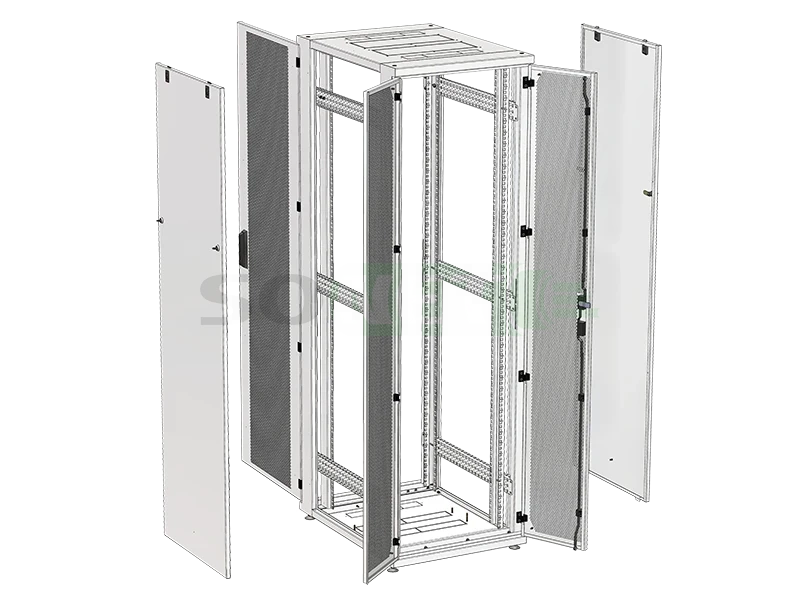

- Боковые панели — съёмные с почтовыми замками.

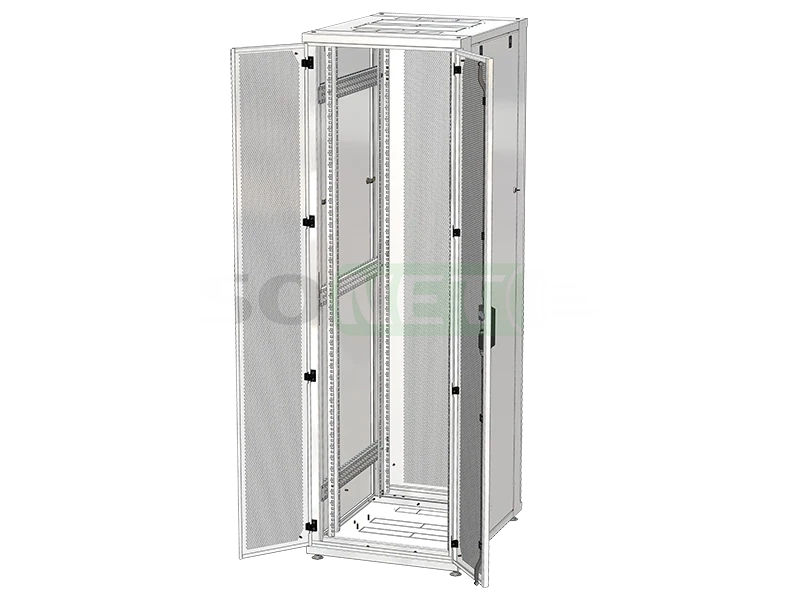

- Гибкая комплектация дверей: двери открываются на 180°, могут быть выполнены из стекла, с перфорацией или комбинированно — по желанию заказчика.
- Монтажные направляющие: пара передних и задних вертикальных 19" направляющих с регулировкой по глубине для удобной установки оборудования.
- Вентиляция и освещение: в крышу шкафа предусмотрен монтаж вентиляторного блока и панели освещения (аксессуары заказываются отдельно), не занимающих полезный внутренний объём.
- Кабельный ввод: в основании шкафа предусмотрены кабельные вводы и дополнительный люк для прокладки кабеля. При необходимости люк закрывается заглушками. Возможна установка поролоновых кабельных вводов (опция).
- Заземление: система заземления входит в стандартную комплектацию, что обеспечивает электробезопасность и соответствие нормативным требованиям.
Преимущества шкафов ШТК-У ReDGeN.
- Высокая грузоподъёмность и прочность конструкции.
- Отечественное производство с контролем качества на всех этапах. (от 3-х недель)
- Гибкая комплектация под задачи заказчика.
- Современное антикоррозионное покрытие и долговечность.
- Соответствие российским стандартам и нормативам.
- Возможность поставки шкафа в собранном виде (Доп опция!)
Серия ШТК-У от ReDGeN — это оптимальный выбор для тех, кто ценит надёжность, функциональность и отечественное качество в организации серверной инфраструктуры.
Шкаф поставляется в частично-собранном виде, позволяющее произвести сборку шкафа с наименьшими временными затратами.
| № | Комплектующие | Кол-во, шт |
| 1 | Основание шкафа | 1 |
| 2 | Потолок шкафа | 1 |
| 3 | Рама сварная усиленная | 2 |
| 4 | Профиль направляющий | 6 |
| 5 | *Профиль монтажный вертикальный 19" | 4 |
| 6 | Панель боковая съёмная | 2 |
| 7 | Дверь передняя с замком (глухая, перфорированная, со стеклом) | 1 |
| 8 | Дверь задняя правая с замком (глухая, перфорированная) | 1 |
| 9 | Дверь задняя левая (глухая, перфорированная) | 1 |
| 10 | Замок с поворотной ручкой и тягами | 2 |
| 11 | Петля угловая | комплект |
| 12 | Замок | 8 |
| 13 | Опорные ножки | 4 |
| 14 | Щёточный ввод напольный | Доп. опция |
| 15 | Комплект для подъёма-монтажа шкафа (рым - болт М10 - 4 штуки) | Доп. опция |
| 16 | Цоколь высотой 100 мм со съёмными панелями | Доп. опция |
| № | Наименование | Количество: Шкаф ширина 600мм \ 800мм | Где используюется |
| 17 | Метизы для сборки: | ||
| 17.1 | Болт М6х20 | 16 шт \ 20 шт | Сборка каркаса |
| 17.2 | Гайка М6 шестигранная | 16 шт \ 20 шт | Сборка каркаса |
| 17.3 | Гайка М6 квадратная закладная | 24 шт | Крепление монт. профилей |
| 17.4 | Винт М6 х 16 | 48 шт | Крепление монт. и направл. профилей |
| 17.5 | Шайба плоская 6 мм | 32 шт \ 40 шт | Сборка каркаса |
| 17.6 | Шайба зубчатая 6 мм | 24 шт | Крепление направляющих профилей |
| 17.7 | Шайба пластиковая | 24 шт | Крепление монт. профилей |
| 18 | Комплект заземления: | ||
| 18.1 | Гайка М6 шестигранная | 18 шт | |
| 18.2 | Шайба плоская 6 мм | 18 шт | |
| 18.3 | Провод оконцованный | ||
| 18.4 | - 400 мм | 2 шт | Боковые панели |
| 18.5 | - 200 мм | 7 шт | Двери и монт. профили |
| 19 | Комплект для соединения 2-х шкафов (Доп.опция) | ||
| 19.1 | Пластина соединительная | 4 шт | |
| 19.2 | Винт с плоской головкой | 8 шт | |
Внимание!!!
К сборке изделия приступать только после проверки и наличия полной комплектации. Производитель не несёт ответственности за повреждения, возникшие во время последующей транспортировки, сборки данного изделия.
| Наименование | Свойства | Изображение | |
|
Высота, U |
33 |
|
|
| Высота, мм | 1554 | ||
| Рабочая глубина, мм | 485 | ||
| Вес, кг | 67 | ||
| Размер упаковки (длина*ширина*высота), мм | |||||||
| Место 1 | Объём, м³ | Место 2 | Объём, м³ | Место 3 | Объём, м³ | Место 4 | Объём, м³ |
| 1575*620*160 | 0,16 | 1575*620*160 | 0,16 | 380*620*80 | 0,02 | 1495*375*45 | 0,02 |
| Общий объем упаковки из 4-х мест серверного шкафа: ШТК-33.6.6-П-У, составляет 0.36 м³ | |||||||
|
Состав упаковок: |
|||
| Место 1. | Место 2. | Место 3. | Место 4. |
|
-Рама передняя в сборе с передней дверью (поз. 3, 7, 10, 11) - 1 шт. |
-Рама задняя в сборе с задними дверями (поз. 3, 8, 9, 10, 11) - 1 шт. |
-Потолок шкафа (поз. 2) - 1 шт. |
-Боковые панели в сборе (поз. 6, 12) - 2 шт. |
| -Профиль монтажный вертикальный 19" (поз. 5) - 4 шт. | -Профиль направляющий (поз. 4) - 6 шт. | -Основание шкафа (поз. 1) - 1 шт. | |
| -Метизы для сборки, ножки, провода заземления, паспорт. | |||
Горизонтальный органайзер 19" 1U, черный, металлический с крышкой
Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Горизонтальный органайзер 19" 1U, 5 колец с окнами, черный металлич.
Комплект крепежа 19" дюймового оборудования
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Комплект винт с шайбой и гайкой (упаковка 100 штук)
19" дюймовые заглушки
Заглушка 19" 1U (RedGen, ЦМО)
Заглушка 19" 2U (RedGen, ЦМО)
Заглушка 19" 3U (RedGen, ЦМО)
Заглушка 19" 4U (RedGen, ЦМО)
Заглушка 19" 5U (RedGen, ЦМО)
Крепление электротехнического оборудования
Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Заземление для шкафа
Шина заземления горизонтальная на 20 точек 200А 19"
Комплект заземления для шкафа,стойки (2,5мм2)
Освещение для шкафа
Блок освещения 19 дюймов
Блок розеток размер 19" дюймов
Блок розеток 220В 19", 1U, 8 розеток, 2К+З, гнездо под шнур
Блок розеток 220В/16А, 19", 1U, 8 розеток, 2К+З, шнур 1.8м
Волоконно оптические кроссы 19" дюймов (крепление/монтаж на передние направляющие)
Оптический кросс 19" 1U - 8 портов SC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 16 портов SC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 24 порта SC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 8 портов FC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 16 портов FC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 24 порта FC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 8 портов LC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 16 портов LC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 24 порта LC, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
Оптический кросс 19" 1U - 24 порта ST, укомплектованный (розетки, сплайс, КДЗС, пигтейлы SM)
- Уровень строительный
- Уголок поверочный
- Ключ рожковый и головка-трещотка на 10 мм.
- Ключ рожковый на 17 - для регулирования ножек;
- Отвертка крестовая.
Перед началом сборки следует снять двери с передней и задней рам. Двери снимаются путём извлечения штырей от петли в открытом состоянии. (рис.12)
Уложить в горизонтальное положение переднюю раму без двери (поз.3).
При помощи болтов М6х20 (позю 17.1), шайб (поз.17.5) и гаек (поз. 17.2) соединить раму с основанием (поз.1) и потолком (поз.2). Затем положить сверху раму заднюю (поз. 3) и соединить с основанием и потолком болтами с шайбами и гайками (рис.7).
Вымерить диагонали образовавшейся конструкции, они должны быть одинаковыми.
Рисунок 7
Установить внутрь каркаса, при помощи винтов (поз. 17.4) и зубчатых шайб (поз. 17.6), на свои посадочные места направляющие профили (поз.4) на правую и левую стороны. Проверить диагональ шкафа и затянуть винты. Каркас должен быть плотно затянут.
Рисунок 8
Каркас шкафа установить в вертикальное положение. В пазы направляющих профилей (поз.4), вложить квадратные гайки закладные (поз. 17.3) на том расстоянии от передней рамы, где будут установлены монтажные профили (поз. 5). Прикрепить профили монтажные при помощи винтом М6х16(поз. 17.4) к направляющим профилям. После установки всех профилей, затянуть винты. Регулировка монтажных профилей производиться путем перестановок закладных гаек в пазах направляющих.
Рисунок 9
Установить в специальные места в нижней части рам шарнирные регулируемые опоры (поз. 13)
Рисунок.10
Выставив на ножках шкаф в вертикальное положение, затянуть фиксирующие гайки.
Установить боковые двери шкафа.
Рисунок 11
На данном этапе можно установить комплект заземления, прикрутив к боковым дверям провода (поз. 18.4) используя шайбы с гайками (поз. 18.1 и поз 18.2). Монтажные профили заземлить используя провода (поз. 18.5). Навесить передние и задние двери, закрутить провода заземления дверей (поз.18.5)
Рисунок 12
Перестановка дверей
Двери шкафа с возможностью перевешивания как на левую, так и на правую сторону. Чтобы перевесить дверь необходима будет крестовая отвертка.
a) Придерживая дверь, снять провода заземления двери и вынуть осевые штыри петель.
b) Открутить петли и переставить на другую сторону.
c)Перевернуть дверь
e) Вставить дверь в петли и зафиксировать штырём.
Ввод в эксплуатацию
Место установки шкафа должно быть ровным с твердой поверхностью. Шкаф необходимо выровнять, используя винтовые ножки (ролики) в основании шкафа. Степень выравнивания определить при помощи специально предназначенных для этого инструментов:
- Уровень строительный
- Угольник поверочный 90°
При необходимости расслабить сборочные винты, выровнять шкаф и крепко затянуть крепёжные винты.
Рисунок 6
При размещении оборудования необходимо более тяжёлые компоненты устанавливать в нижней части шкафа. Такое располажение даёт большую устойчивость шкафа.
При необходимости шкафы одного типоразмера можно соединить между собою в ряд. Для соединения шкафов используются включенные в комплект поставки планки(Доп опция) соединительные. Шкафы можно объединять с установленными боковыми панелями или без них.
