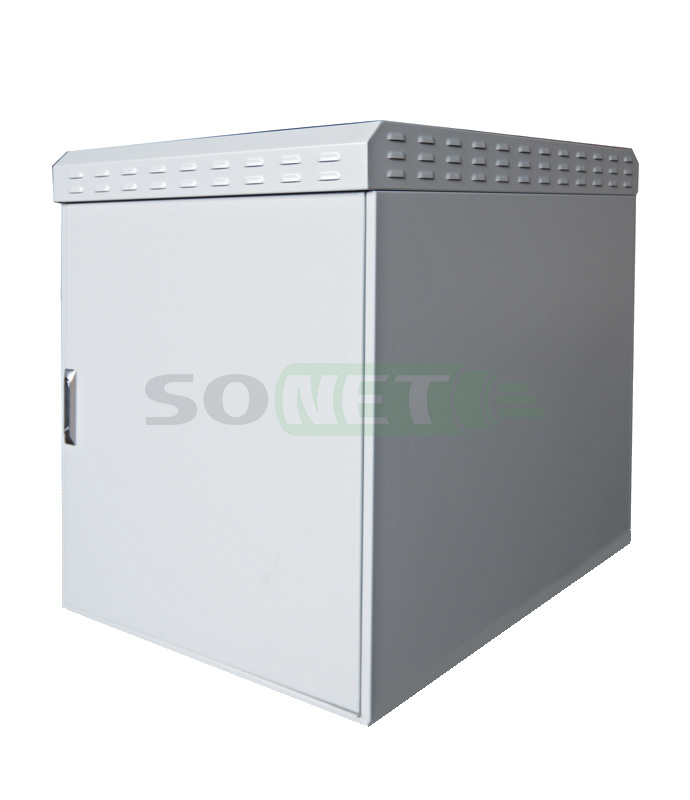

Шкаф климатический навесной 18U 600х900, укомплектованный IP65, П-1

Шкаф уличный IP65 навесной климатический 18U 600х900мм, ШКУ-П-1.65-18.9

Настенный уличный климатический шкаф ШКУ-П-1.65-х - телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении. Серия П-1 - начальная серия уличных климатических шкафов, утепленных фольгированным утеплителем толщиной 10мм. Наличие утеплителя с нагревателем и термореле; системы охлаждения - позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…
Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:

• уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
• уличные шкафы для хабов видеонаблюдения.

• уличные шкафы управления.

• уличные шкафы коммутации.

• шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...

Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П.65-1 являются антивандальными и защищают установленное в них оборудование от мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

Шкафы гарантируют надежную защиту IP 65 от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

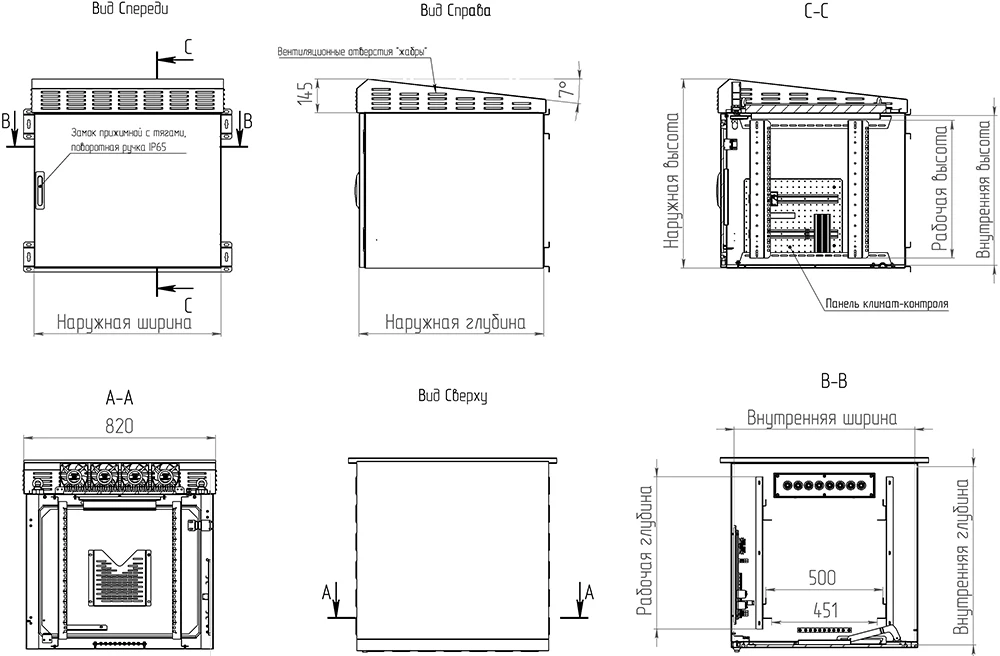

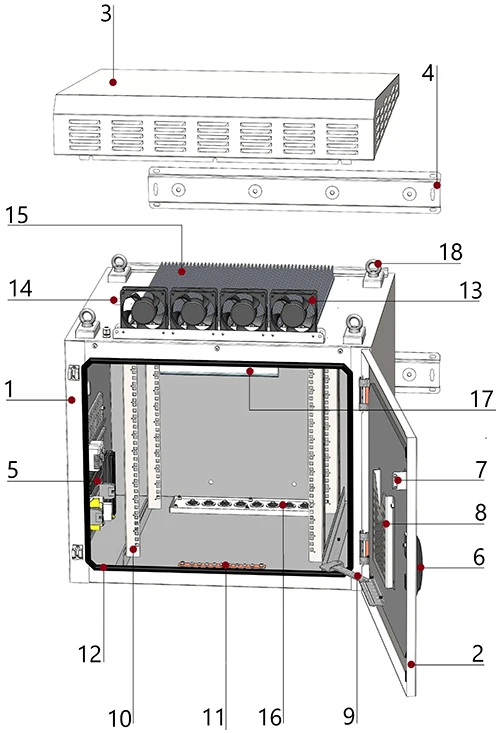

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

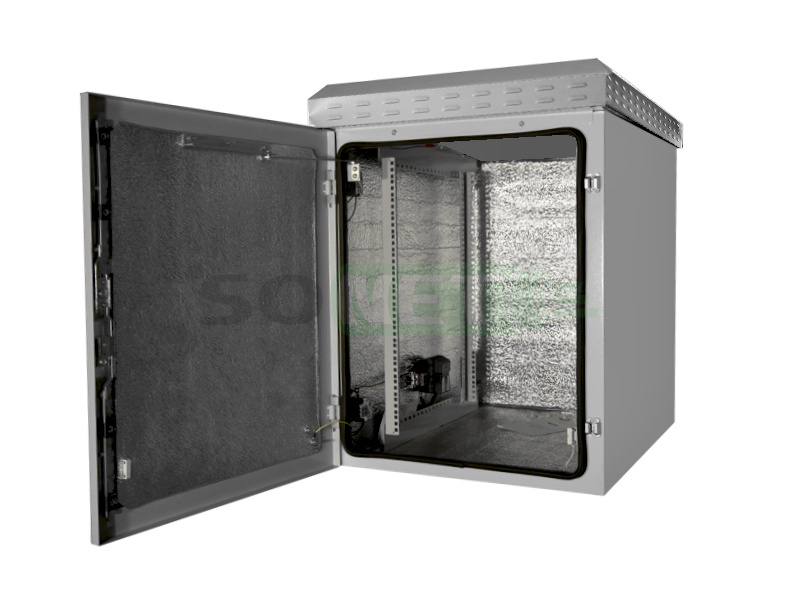

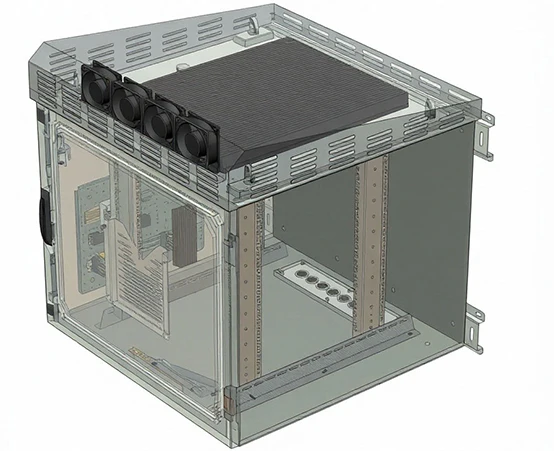

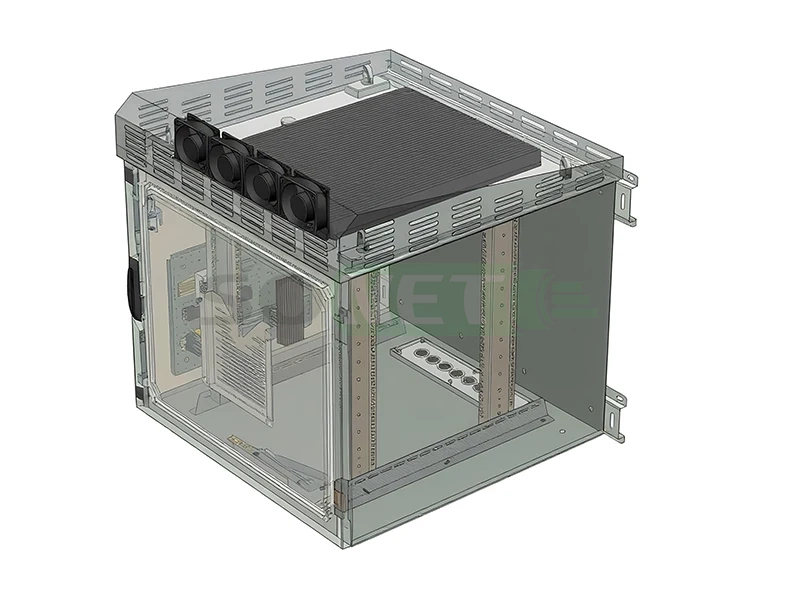

Термошкаф серии ШКУ-П-1.65-х представляет собой металлический каркас с дверцей и со стенками из листового металла. Шкаф изнутри оклеен фольгированным утеплителем типа пенофол толщиной 10мм. Наличие утеплителя позволяет поддерживать внутри шкафа заданную температуру и исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Двери и дно шкафа утеплены. Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны.
·    Корпус шкаф изготовлен из стали марки 08ПС толщиной 1,5мм;
·    Теплоизолятор, фольгированный (типа пенофол) толщиной 10 мм;
·    Вентиляция отсутствует!

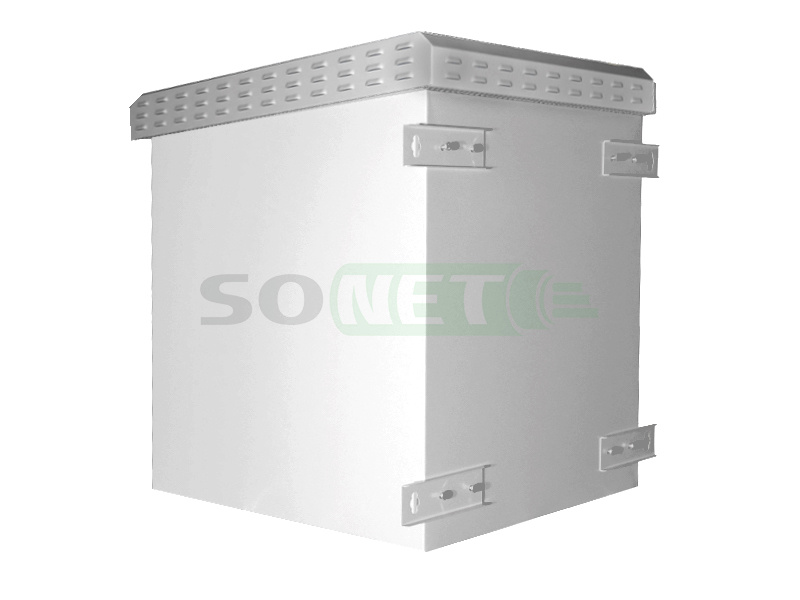

·    Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
·    Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

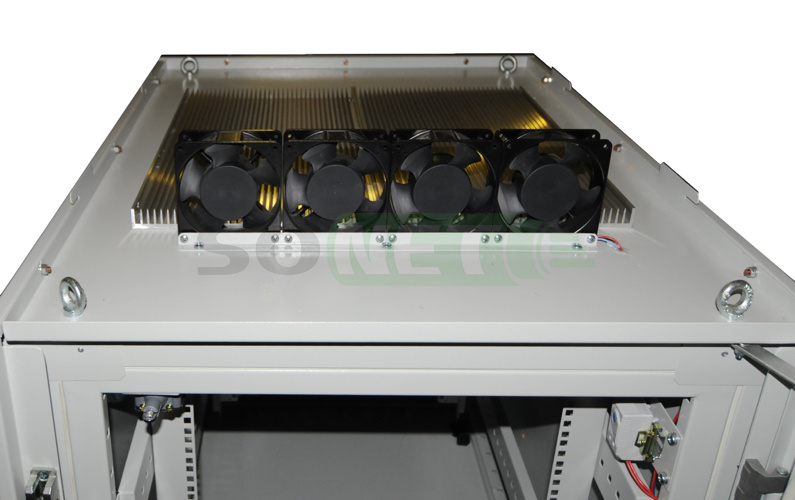

·    Крыша шкафа: сталь толщиной 1,5 – 2 мм, утеплена, оборудована радиаторным модулем охлаждения с наружными вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вентиляции обдува.
Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035.

*Возможна окраска корпуса в любой цвет, и/или покрытие защитным лаком.

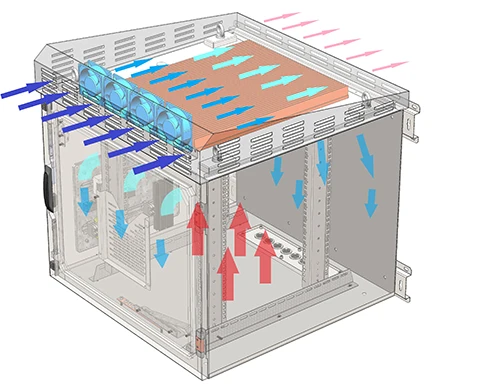

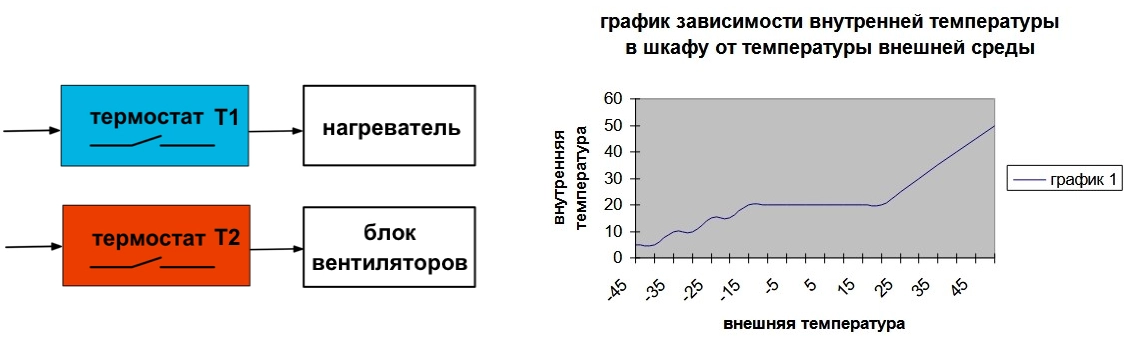

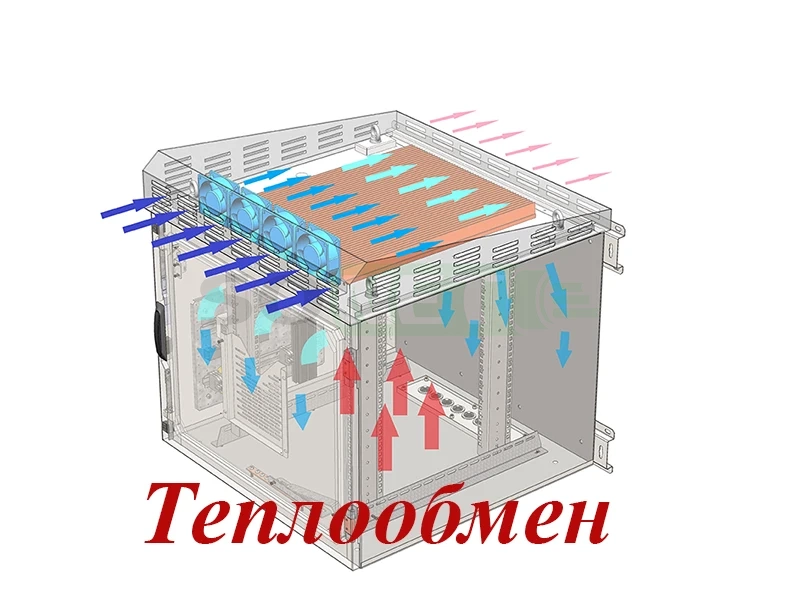

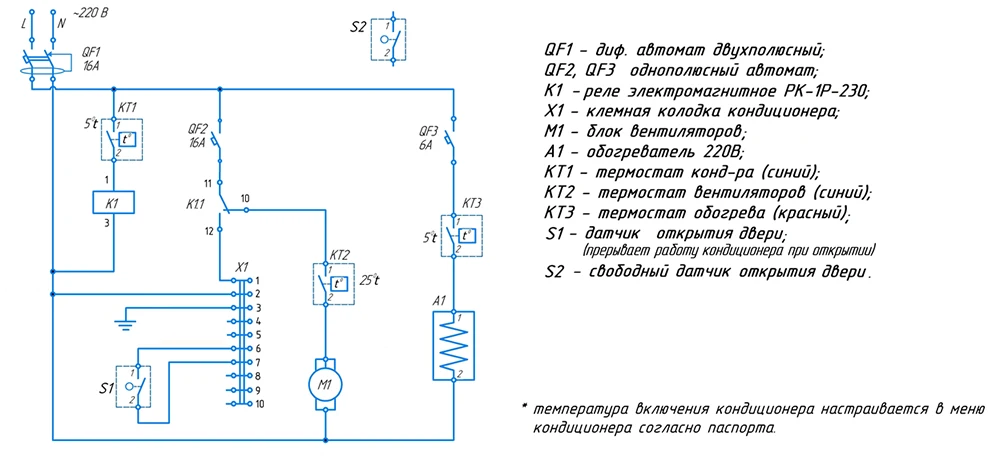

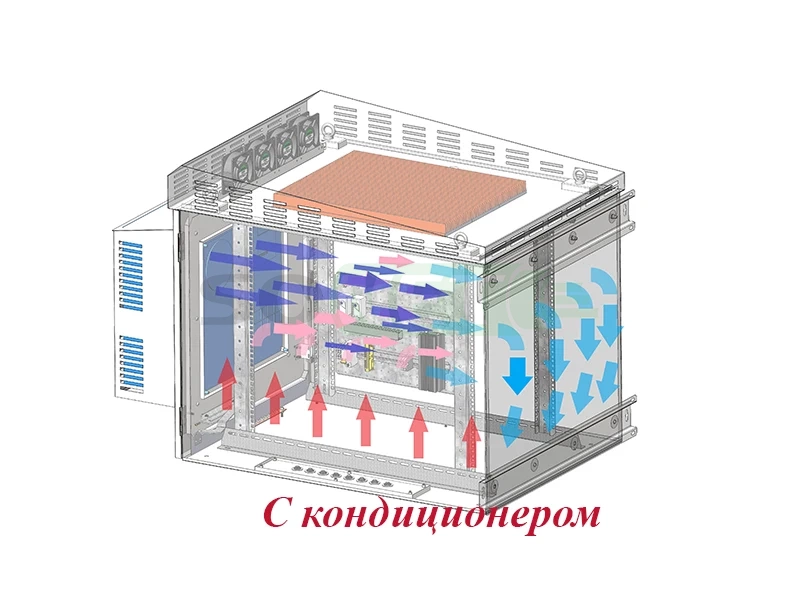

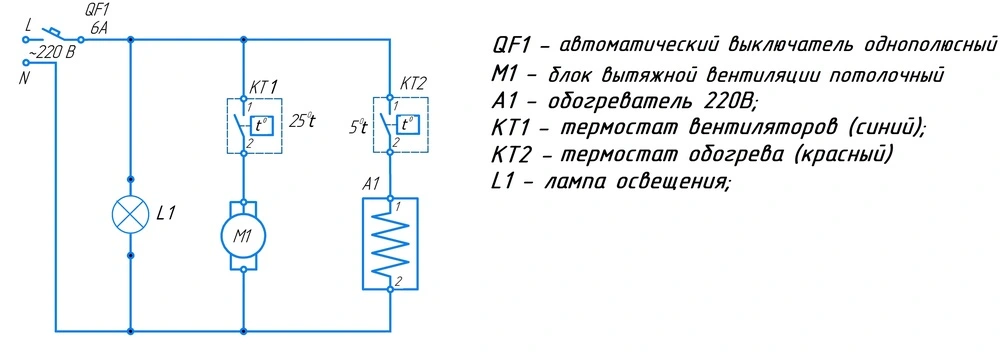

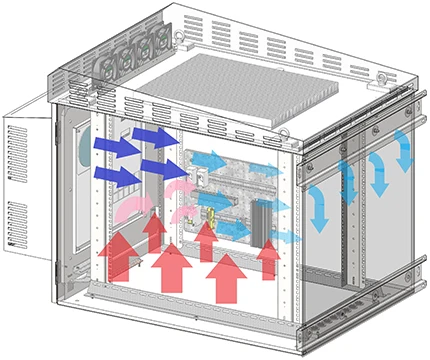

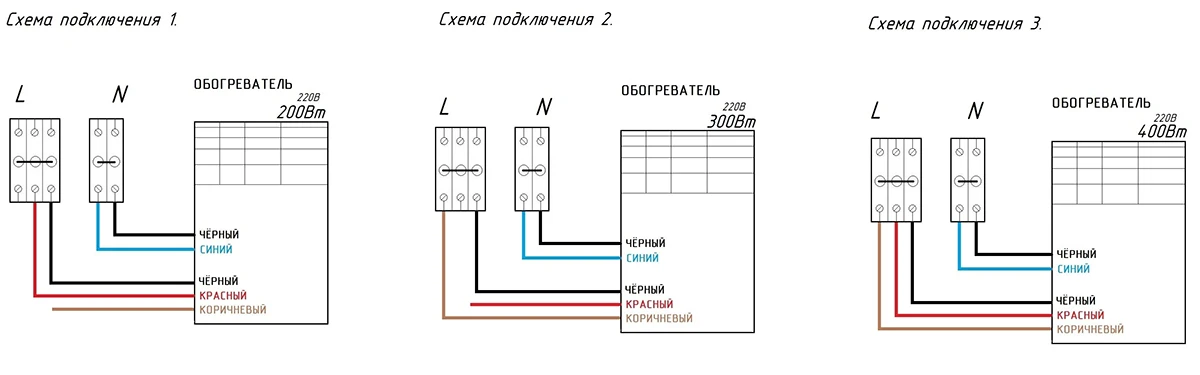

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1.65-х

артикул	типоразмер	внешняя высота, мм	внутрен. высота, мм	рабочая высота, U / мм	внешняя глубина, мм	внутрен. глубина, мм	рабочая глубина (макс), мм	размеры дверного проема, ВхШ, мм	Объем, м.куб.	вес, кг
ШКУ-П-1.65-6.6	6U 600x600	506	370	6 /280	790	740	560	280х630	0,29	36
ШКУ-П-1.65-6.9	6U 600x900	506	370	6 /280	1090	1040	860	280х630	0,4	42
ШКУ-П-1.65-9.6	9U 600x600	640	505	9 / 400	790	740	560	414x630	0,37	42
ШКУ-П-1.65-9.9	9U 600x900	640	505	9/400	1090	1040	860	414x630	0,51	49
ШКУ-П-1.65-12.6	12U 600x600	773	640	12 /550	790	740	560	550х630	0,46	48
ШКУ-П-1.65-12.9	12U 600x900	773	640	12 /550	1090	1040	860	550х630	0,63	55
ШКУ-П-1.65-15.6	15U 600x600	857	773	15 / 667	790	740	560	683x630	0,54	53
ШКУ-П-1.65-15.9	15U 600x900	857	773	15 / 667	1090	1040	890	683x630	0,75	61
ШКУ-П-1.65-18.6	18U 600x600	1040	906	18 /810	790	740	560	815х630	0,63	59
ШКУ-П-1.65-18.9	18U 600x900	1040	906	18 /810	1090	1040	860	815х630	0,86	67

*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;

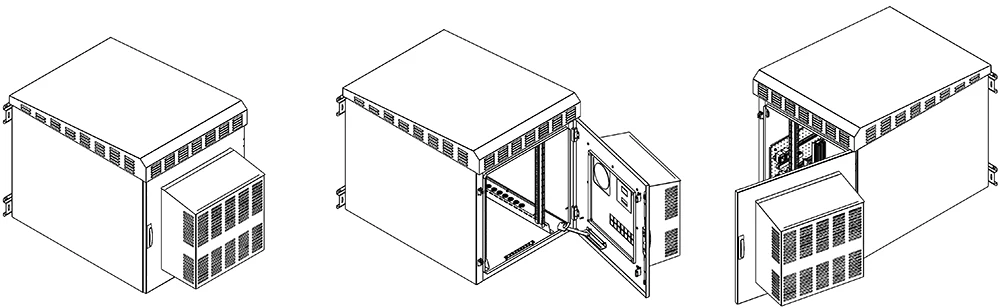

- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;

**Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

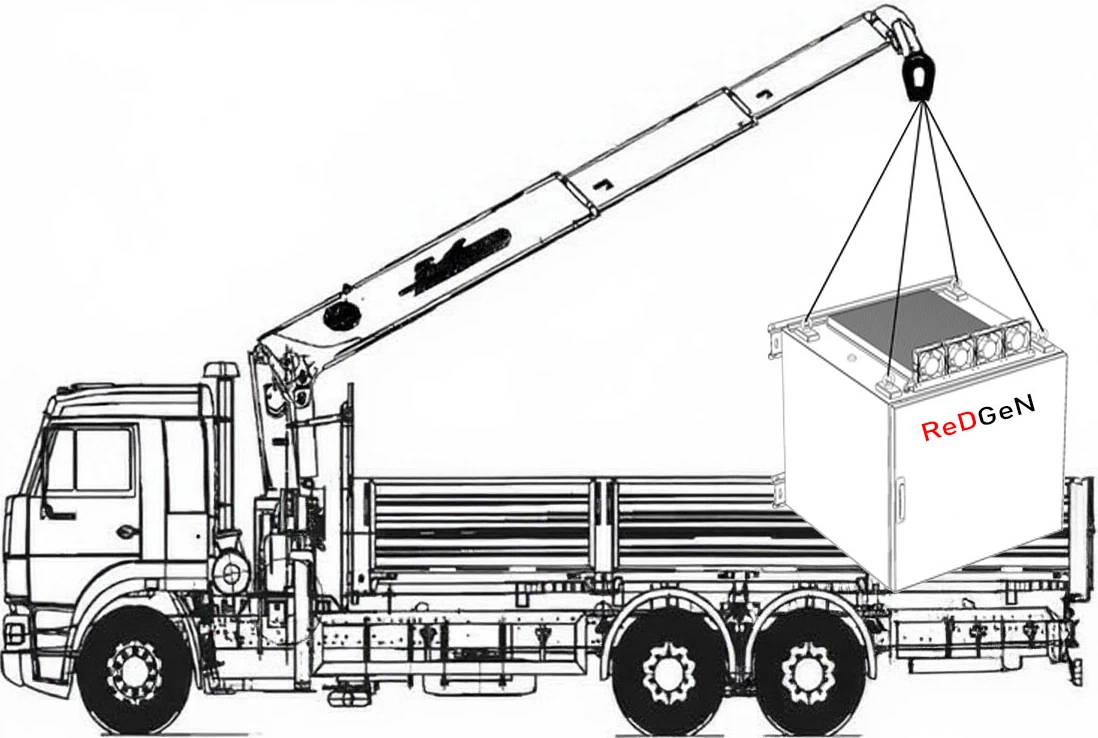

Перевозка шкафа допускается строго в вертикальном положении! В противном случае производитель не несет ответственности за сохранение геометрии шкафа и его класса защиты.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
