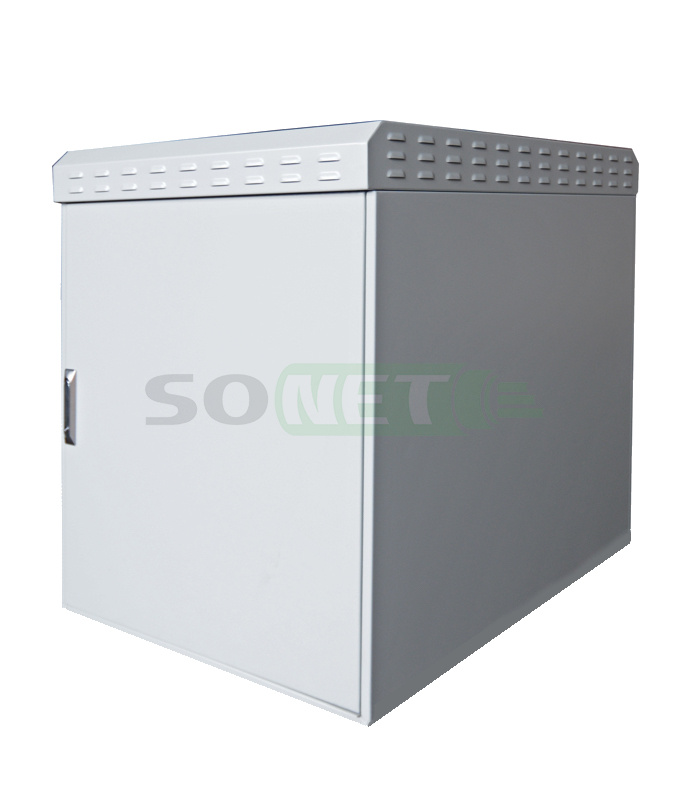

Шкаф уличный IP65 навесной климатический 18U 600х600мм, ШКУ-П-1.65-18.6
Настенный уличный климатический шкаф ШКУ-П-1.65-х - телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении. Серия П-1 - начальная серия уличных климатических шкафов, утепленных фольгированным утеплителем толщиной 10мм. Наличие утеплителя с нагревателем и термореле; системы охлаждения - позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…
Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:
- уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
- уличные шкафы для хабов видеонаблюдения.
- уличные шкафы управления.
- уличные шкафы коммутации.
- шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...
Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П.65-1 являются антивандальными и защищают установленное в них оборудование от мародеров.
Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.
Шкафы гарантируют надежную защиту IP 65 от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.
КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

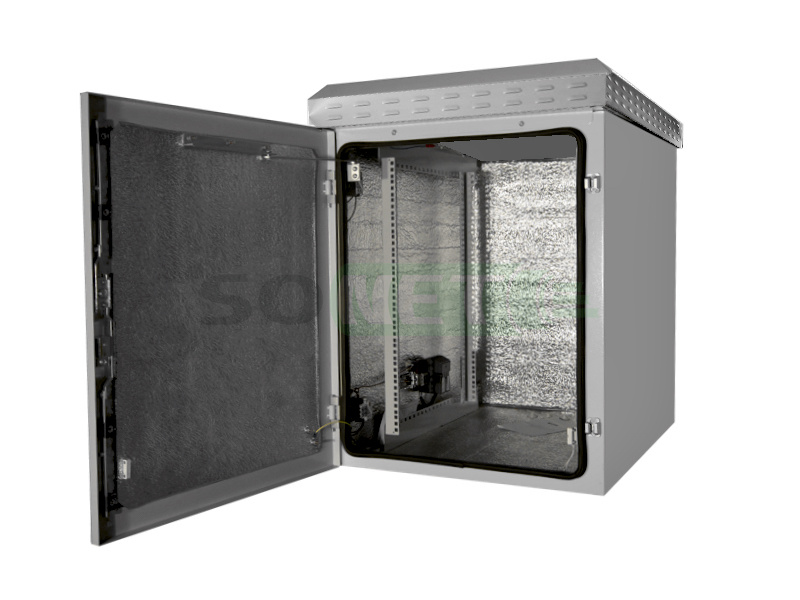

Термошкаф серии ШКУ-П-1.65-х представляет собой металлический каркас с дверцей и со стенками из листового металла. Шкаф изнутри оклеен фольгированным утеплителем типа пенофол толщиной 10мм. Наличие утеплителя позволяет поддерживать внутри шкафа заданную температуру и исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Двери и дно шкафа утеплены. Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны.
· Корпус шкаф изготовлен из стали марки 08ПС толщиной 1,5мм;
· Теплоизолятор, фольгированный (типа пенофол) толщиной 10 мм;
· Вентиляция отсутствует!

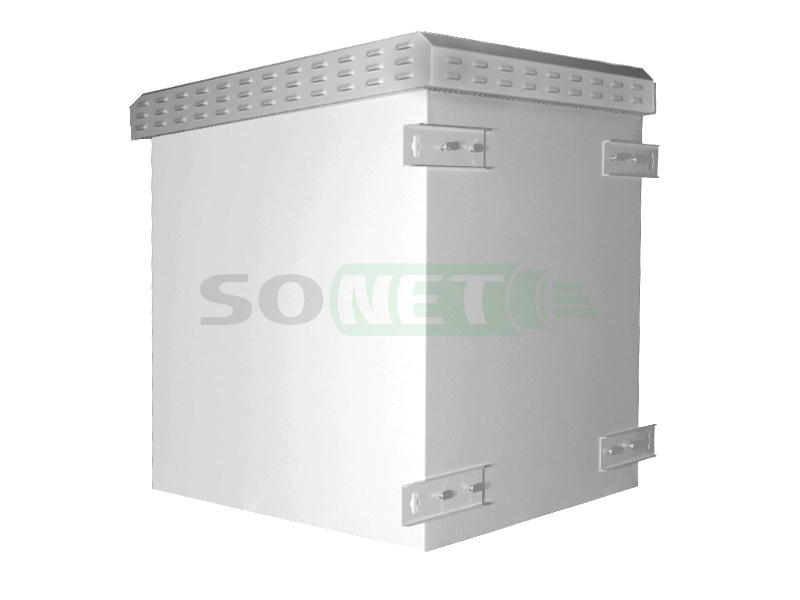

· Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
· Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

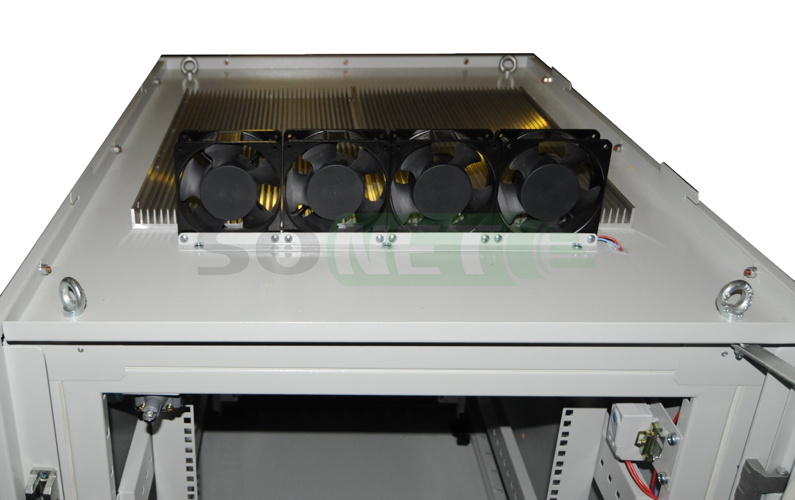

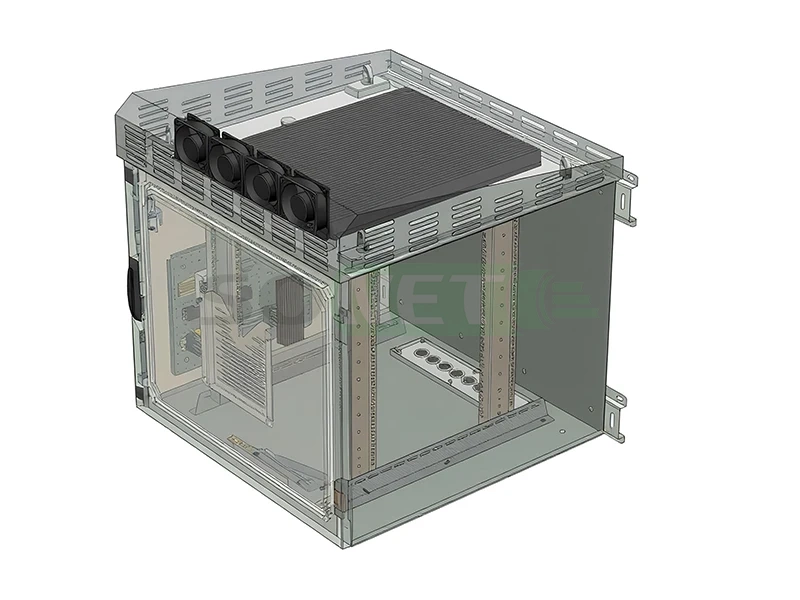

· Крыша шкафа: сталь толщиной 1,5 – 2 мм, утеплена, оборудована радиаторным модулем охлаждения с наружными вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вентиляции обдува.
Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035.
*Возможна окраска корпуса в любой цвет, и/или покрытие защитным лаком.

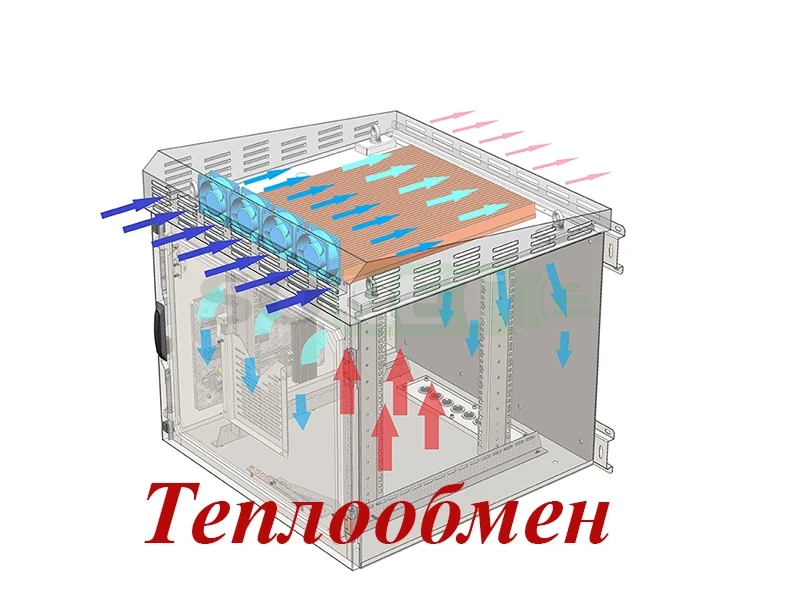

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.
МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1.65-х
артикул |
типоразмер |
внешняя высота, мм |
внутрен. высота, мм |
рабочая высота, U / мм |
внешняя глубина, мм |
внутрен. глубина, мм |
рабочая глубина (макс), мм |
размеры дверного проема, ВхШ, мм |
Объем, м.куб. |
вес, кг |
ШКУ-П-1.65-6.6 |
6U 600x600 |
506 |
370 |
6 /280 |
790 |
740 |
560 |
280х630 |
0,29 |
36 |
ШКУ-П-1.65-6.9 |
6U 600x900 |
506 |
370 |
6 /280 |
1090 |
1040 |
860 |
280х630 |
0,4 |
42 |
ШКУ-П-1.65-9.6 |
9U 600x600 | 640 | 505 | 9 / 400 | 790 | 740 | 560 | 414x630 | 0,37 | 42 |
ШКУ-П-1.65-9.9 |
9U 600x900 | 640 | 505 | 9/400 | 1090 | 1040 | 860 | 414x630 | 0,51 | 49 |
ШКУ-П-1.65-12.6 |
12U 600x600 |
773 |
640 |
12 /550 |
790 |
740 |
560 |
550х630 |
0,46 |
48 |
ШКУ-П-1.65-12.9 |
12U 600x900 |
773 |
640 |
12 /550 |
1090 |
1040 |
860 |
550х630 |
0,63 |
55 |
ШКУ-П-1.65-15.6 |
15U 600x600 | 857 | 773 | 15 / 667 | 790 | 740 | 560 | 683x630 | 0,54 | 53 |
ШКУ-П-1.65-15.9 | 15U 600x900 | 857 | 773 | 15 / 667 | 1090 | 1040 | 890 | 683x630 | 0,75 | 61 |
ШКУ-П-1.65-18.6 |
18U 600x600 |
1040 |
906 |
18 /810 |
790 |
740 |
560 |
815х630 |
0,63 |
59 |
ШКУ-П-1.65-18.9 |
18U 600x900 |
1040 |
906 |
18 /810 |
1090 |
1040 |
860 |
815х630 |
0,86 |
67 |
*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;
**Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!
ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА
Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации. Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.
Перевозка шкафа допускается строго в вертикальном положении! В противном случае производитель не несет ответственности за сохранение геометрии шкафа и его класса защиты.
НЕСТАНДАРТНЫЕ РЕШЕНИЯ
Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:
Материал изготовления шкафа сталь 08ПС толщиной 1,5мм.
Теплоизолятор фольгированный, типа пенофол ........................... толщиной 10 мм.
Теплопроводность теплоизолятора ........................................................... 0,034 Вт/мК.
Конвекция ........................................................................................................ EN 50272-2.
Класс защиты от пыли и влаги ................................................................ не менее IP65.
Климатическое исполнение..................................................... УХЛ 1 по ГОСТ 15150.
Грузоподъемность........................................................................................................ 60кг.
Внутреннее пространство .............................................................................. 19” стойка.
Мощность теплоотводящей системы..................................................................... 350вт
ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ
Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
Радиатор и блок вентиляторов обдува.
Термостаты 2 шт.
Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор.

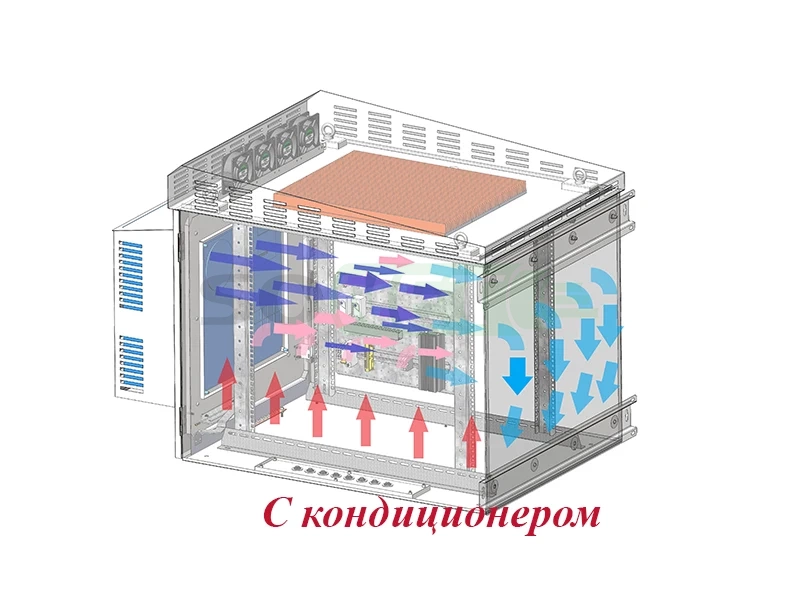

Кондиционеры, используемые в базовых моделях
шкафов ШКУ-П-1.65-х.
Геометрические размеры и совместимость.
Мощность кондиционера, кВт |
габариты |
Совместимость с базовыми моделями шкафов |
0,5 и 0,8кВт |
310х570х280 |
15U, 18U, 24U, 33U, 42U |
1,0 и 1,5кВт |
400х950х300 |
24U,33U, 42U |
2,0 и 2,5 кВт |
400х1580х330 |
42U |
0,5 и 0,8 кВт малогабаритный |
500х500х265 |
15U,18U, 24U, 33U, 42U |
1,0 и 1,5 кВт малогабаритный |
560х610х265 |
18U, 24U, 33U, 42U |
БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1.65-х
наименование |
Базовая характеристика |
количество |
19 дюймовые направляющие |
На высоту шкафа в U (юнит) |
4 шт |
Блок вентиляции обдува состоит из: |
вентилятор с подачей воздуха 140 м3/час |
4 шт для шкафов 6-24U 6 шт для шкафов 33-42U |
Кронштейн крепления к стене |
|
1 комплект |
Клапан выравнивания давления |
|
1 шт |
Шина заземления |
8 точек заземления. медная |
1 шт |
Термостат |
|
2 шт |
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 шт |
Нагреватель |
Трехрежимный 150/250/400Вт |
1 шт |
Блок освещения |
|
1 шт |
Замок на дверь |
|
1 шт |
Комплект ключей |
|
2 шт |
Набор кабельных вводов варианты: |
сальник-ввод D32-37 сальник-ввод D25-27 сальник-ввод D20-22 |
6 шт 6 шт 8 шт |
Паспорт на шкаф |
|
1 шт |
объем шкафа0.63 м3
