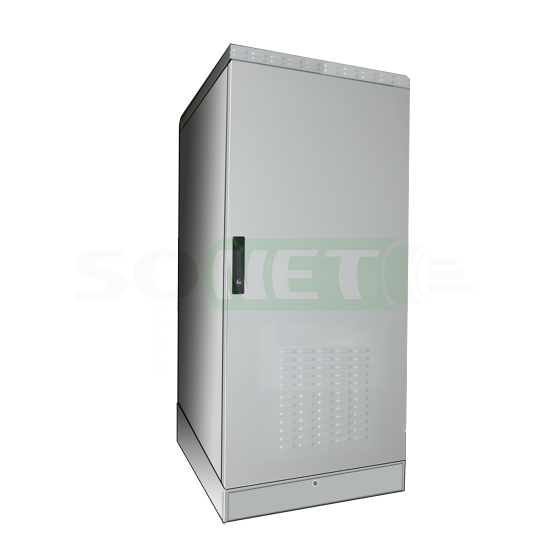

Шкаф телекоммуникационный климатический уличный настенный модели ШКУ-П-1.65 — это полностью отечественная разработка под торговой маркой ReDGeN. Изделие предназначено для размещения, защиты от агрессивных факторов внешней среды и обеспечения бесперебойной работы активного оборудования связи в режиме 24/7. Конструкция представляет собой готовую платформу «всепогодного офиса», оснащенную комплексной системой поддержания микроклимата: нагревательной печью для зимнего периода и модулем охлаждения для летнего.

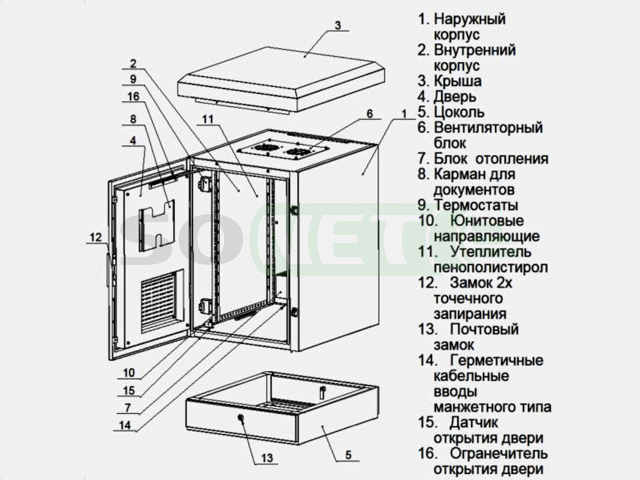

Конструктивные особенности корпуса
- Основа: Однообъёмная сварная конструкция из высококачественной листовой оцинкованной стали по ГОСТ 14918-2020 толщиной не менее 1,5 мм. Использование отечественного металлопроката гарантирует высокую коррозионную стойкость несущего каркаса на десятилетия эксплуатации под открытым небом.
- Теплоизоляция: Внутренние полости шкафа изолированы негорючим фольгированным ППЭ изолоном толщиной 10 мм. Материал эффективно препятствует теплообмену между внутренним объемом и улицей, исключает образование конденсата на стенках при перепадах температур и соответствует строгим нормам пожарной безопасности.
- Защита оболочки: Внешний контур защищен полимерно-эпоксидным порошковым покрытием цвета RAL 7035 (светло-серый). Окрашиванию подвергаются как наружные, так и внутренние поверхности металла до этапа сборки, что обеспечивает полную катодную защиту кромок и сварных швов от коррозии.
- Степень защиты: Шкаф сертифицирован на соответствие стандартам МЭК-70-1, IEC60529 и ГОСТ 14254-96 со степенью защиты оболочкой IP65. Это означает полную пыленепроницаемость и защиту от струй воды с любого направления, позволяя эксплуатировать изделие без дополнительных навесов.
Система ввода кабелей и монтажа
- Подвод линий: Осуществляется строго снизу через герметичную панель с кабельными вводами (сальниками), что исключает затекание дождевой или талой воды внутрь корпуса.
- Установка: Шкаф подвешивается на вертикальную жёсткую и несущую поверхность (стену здания, бетонный блок) с помощью штатных крепежных профилей. Опционально доступна комплектация кронштейнами для крепления к круглым опорам диаметром от 50 до 250 мм.
- Электробезопасность: В стандартную комплектацию включена система заземления. Все металлические части корпуса объединены под единый потенциал посредством медных перемычек сечением не менее 6 мм², выведенных на главную шину заземления.

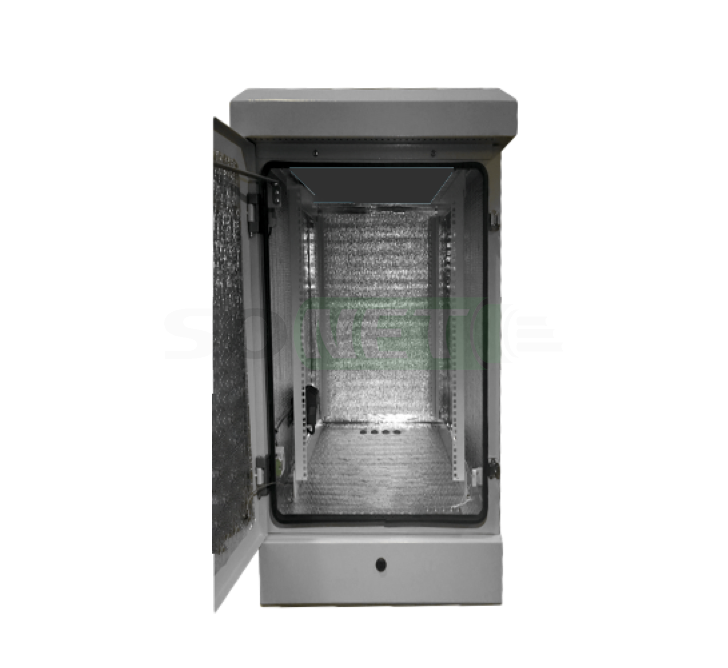

Доступ и контроль доступа Дверь шкафа утеплена слоем того же ППЭ изолона, снабжена датчиком открытия двери типа «Gerkon» (магнитоконтактным извещателем) для интеграции в систему мониторинга объекта. Дверь раскрывается на 110 градусов, обеспечивая свободный доступ персонала к внутреннему оборудованию. Запирание осуществляется замком с ручкой класса защиты IP65, оснащенным трехточечной системой прижимных тяг, которая равномерно распределяет усилие по периметру уплотнителя, гарантируя герметичность стыка.
Система жизнеобеспечения и климат-контроль Система автоматически поддерживает рабочий диапазон температур внутри шкафа (как правило, от -40 °C до +50 °C снаружи преобразуется в стабильные +5...+40 °C внутри).

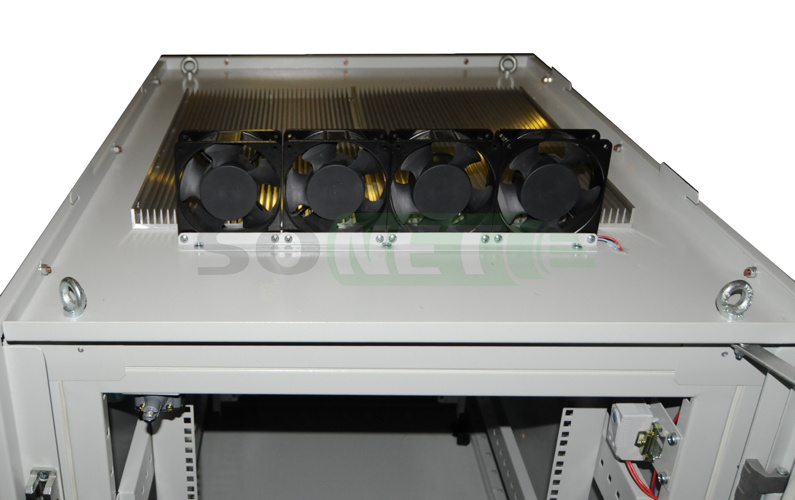

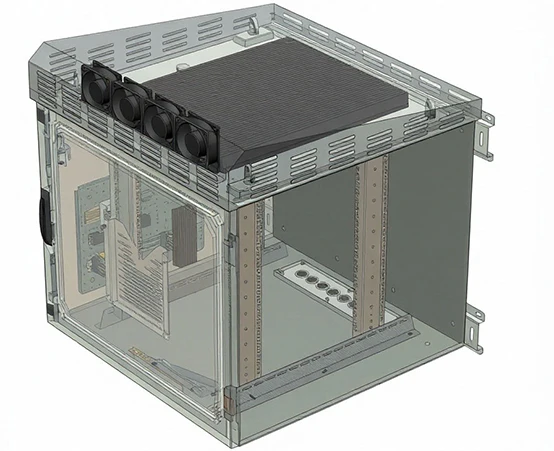

- Охлаждение (базовая комплектация): Реализовано методом принудительной конвекции. На потолке шкафа, под фальшь-крышей, смонтирован массивный алюминиевый радиатор-теплообменник. Теплый воздух от оборудования поднимается вверх, проходит через ламели радиатора и выбрасывается наружу четырьмя мощными вентиляторами (производительность каждого — 150 м³/час). Эффективность данной системы составляет порядка 350 Вт отведенного тепла. Фальшь-крышка защищает радиаторы от прямого воздействия осадков и прямых солнечных лучей.
- Активное охлаждение (опция): Установка кондиционера возможна для моделей высотой от 12 юнитов (U) и выше при глубине шкафа более 600 мм. При суммарном тепловыделении оборудования свыше 350 Вт базовая система дополняется кондиционером требуемой холодопроизводительности:
- Элементы Пельтье мощностью 0,2–0,4 кВт — для шкафов малой высоты с умеренным тепловыделением;
- Классические фреоновые системы мощностью 0,8–1,5 кВт — для высоконагруженных серверных конфигураций.
- Обогрев: Для предотвращения замерзания аккумуляторов и стартового прогрева электроники используется встроенная нагревательная печь (калорифер) с терморегулятором. Мощность нагревателя подбирается исходя из объема шкафа и минимальной температуры окружающей среды. Автоматика исключает одновременную работу систем нагрева и охлаждения.

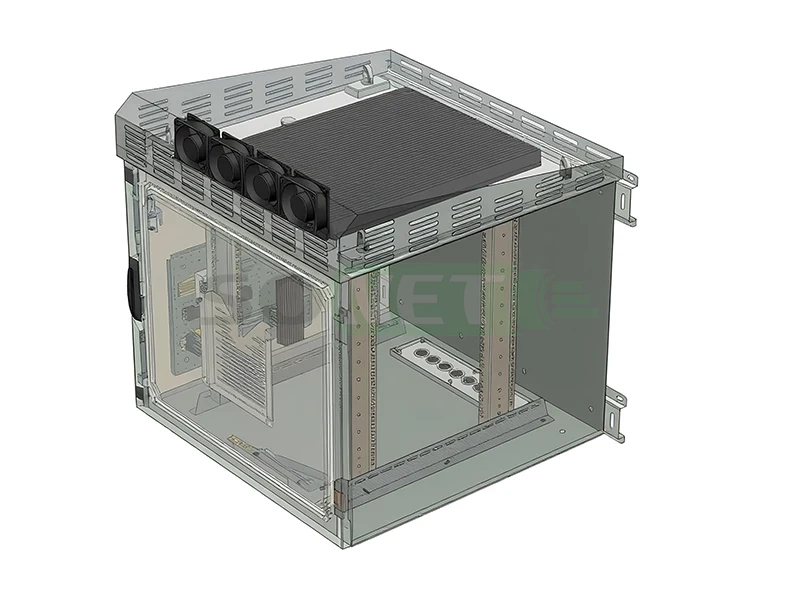

Принцип отвода тепла в серии ШКУ-П-1.65 (без кондиционера) В базовой комплектации термошкафа IP65 теплоотвод происходит следующим образом: нагретый оборудованием воздух естественным путем поступает к расположенному в крыше алюминиевому радиатору. Четыре осевых вентилятора создают интенсивный проток наружного воздуха сквозь ребра радиатора, снимая тепловую нагрузку. Расчетная эффективность пассивно-активного модуля составляет 350 Вт. При проектировании узла связи необходимо следить, чтобы суммарное потребление и тепловыделение устанавливаемых коммутаторов, маршрутизаторов и ИБП не превышало этот порог; в противном случае требуется установка специализированного кондиционера на передней двери изделия.
| Ассортиментный ряд телекоммуникационных климатических настенных шкафов, отечественного производства ReDGeN серия ШКУ-П-1.65-Х.Х | ||||||
|
6U 6x6 |
6U 6x9 |
9U 6x6 |
||||
| 9U 6x9 | 12U 6x6 |
12U 6x9 |
||||
|
15U 6x6 |
15U 6x9 |
18U 6x6 |
||||
| 18U 6x9 |
|
|||||
Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность.
| № | Наименование | Обозначение |
| 1 | Материал изготовления оцинкованная сталь ГОСТ 14918-2020 | толщиной 1,5мм. |
| 2 | Теплоизолятор фольгированный ППЭ изолон | толщиной 10 мм. |
| 3 | Теплопроводность теплоизолятора | 0,034 Вт/мК. |
| 4 | Класс защиты от пыли и влаги | не менее IP65. |
| 5 | Климатическое исполнение | УХЛ 1 по ГОСТ 15150. |
| 6 | Грузоподъемность | 60 кг. |
| 7 | Внутреннее пространство | 19” стойка. |
| 8 | Мощность теплоотводящей системы | 350вт |

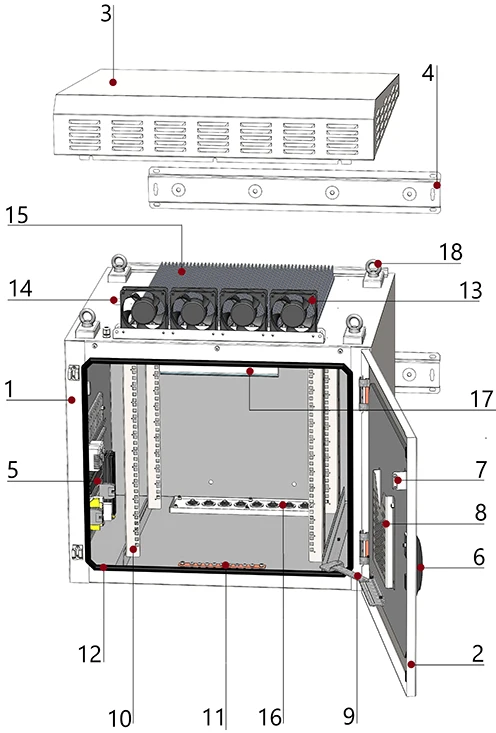

Базовая комплектация Климатического шкафа ШКУ-П-1.65-15.6
| № | Комплектующие | Кол-во, шт | Изображение |
| 1 | Корпус шкафа | 1 |
 |
| 2 | Дверь утеплённая | 1 | |
| 3 | Крыша шкафа, вентилируемая | 1 | |
| 4 | Профиль крепления к стене | 2 | |
| 5 | Монтажная панель с климатической системой | Таблица ниже | |
| 6 | Дверной замок с ручкой | 1 | |
| 7 | Датчик открытия двери <Геркон> | 2 | |
| 8 | Карман для документов А4 | 1 | |
| 9 | Фиксатор открытия двери | 1 | |
| 10 | Монтажный профиль 19" | 4 | |
| 11 | Шина заземления (9 контактов) | 1 | |
| 12 | Резиновый уплотнитель двери | 1 | |
| 13 | Блок охлаждения радиатора | 1 | |
| 14 | Клапан выравнивания давления | 1 | |
| 15 | Алюминевый радиатор охлаждения | 1 | |
| 16 | Панель кабельного ввода (сальник-ввод Ø30мм - 8 штук) | 1 | |
| 17 | Панель освещения | 1 | |
| 18 | Рым болт М14 DIN580 | 4 | |
| 19 | Дополнительная комплектация | 4 |

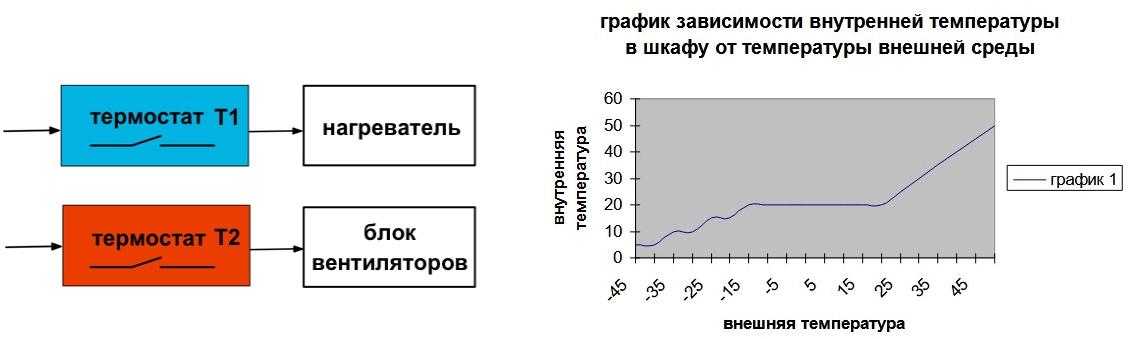

Принцип работы штатной климатической системы.
· При температуре внешней среды от -5° до -45° С работает отопитель (печь).
· При температуре внешней среды от 0° до +15° С не работают отопитель и вентилятор.
· При температуре внешней среды от +20° до +50° С работает вентилятор / кондиционер.
Напряжение питания климатической системы ~220в.
| № | Состав монтажной панели с климатической системой | Кол-во, шт |
| 1 | Автоматический выключатель | 1 |
| 2 | Вентилятор, (Возд. поток 161.5м3/час), 88Вт; 220В. | 4 |
| 3 | Термостаты | 2 |
| 4 | Обогреватель, 220В, 200/300/400Вт | 1 |
| 5 | Шина заземления на DIN-рейку | 1 |

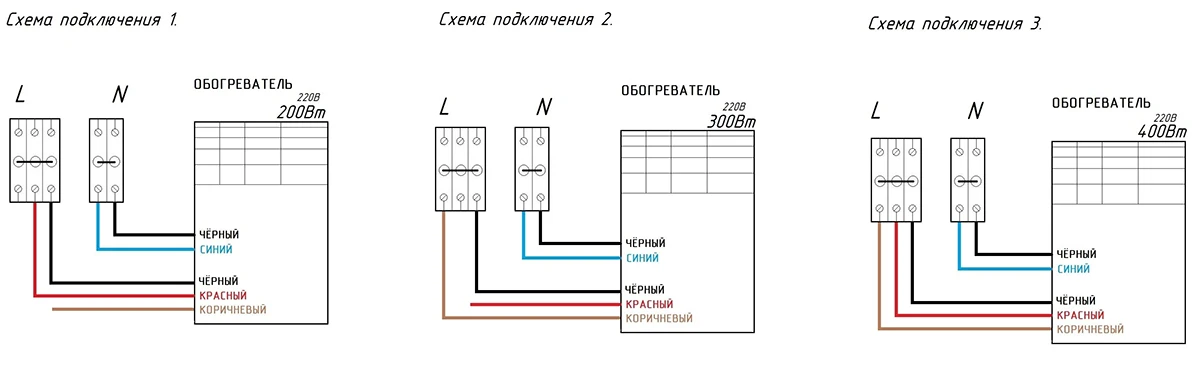

Обогреватель имеет 3 режима работы: 200Вт (сх. подключения 1); 300Вт (сх. подключения 2); 400Вт (сх. подключения3).
По умолчанию на заводе-изготовителе, обогрев подключается по схеме 3, с мощностью обогрева 400Вт. При необходимости можно изменить мощность на 300Вт (отсоединив красный провод - схема 2), либо на 200Вт (отсоединив коричневый провод - схема 1).
| № | Наименование | кол-во | Изображение | |

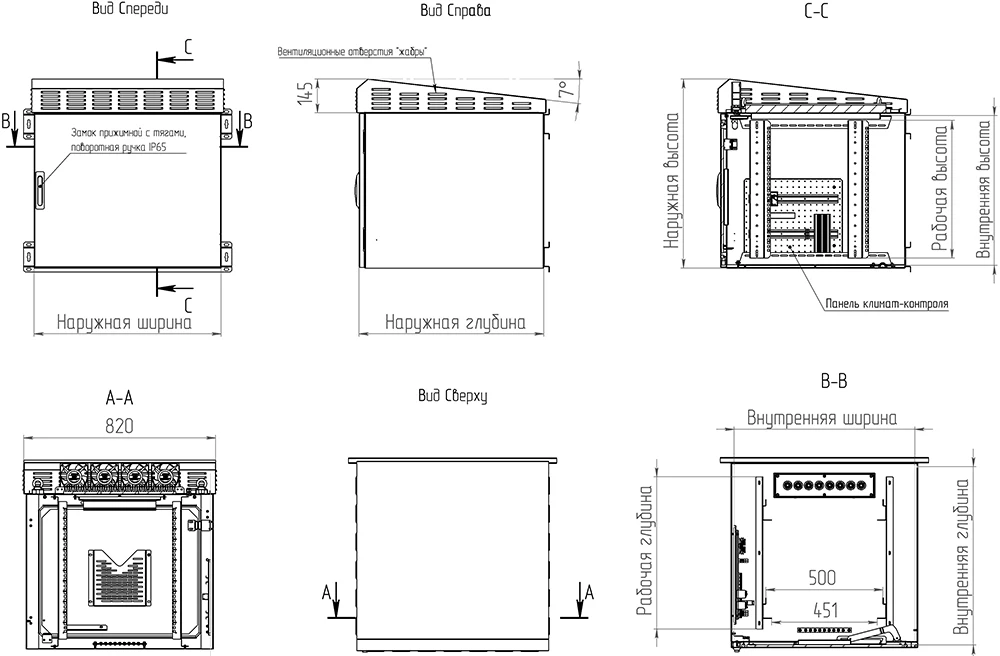

| 1 | Высота наружная с крышей, мм | 941 |
 |
|
| 2 | Высота внутренняя, мм | 773 | ||
| 3 | Рабочая высота, мм | 668 | ||
| 4 | Высота, U | 15 | ||
| 5 | Внешняя глубина секции, мм | 790 | ||
| 6 | Внутренняя глубина, мм | 740 | ||
| 7 | Рабочая глубина, мм | 650 | ||
| 8 | Ширина наружная, мм | 800 | ||
| 9 | Ширина внутренняя, мм (от стенки до стенки) | 775 | ||
| 10 | Вес, кг | 78 | ||

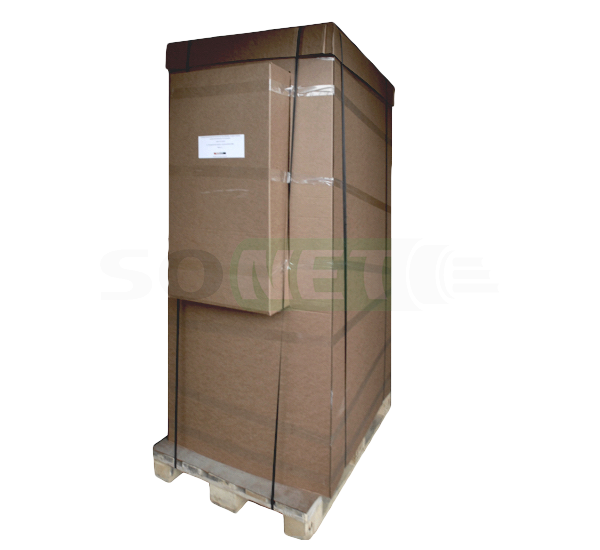

| 13 | Объём упаковки, м³ | 0.59 | ||
| 14 | Упаковка | Картон | ||

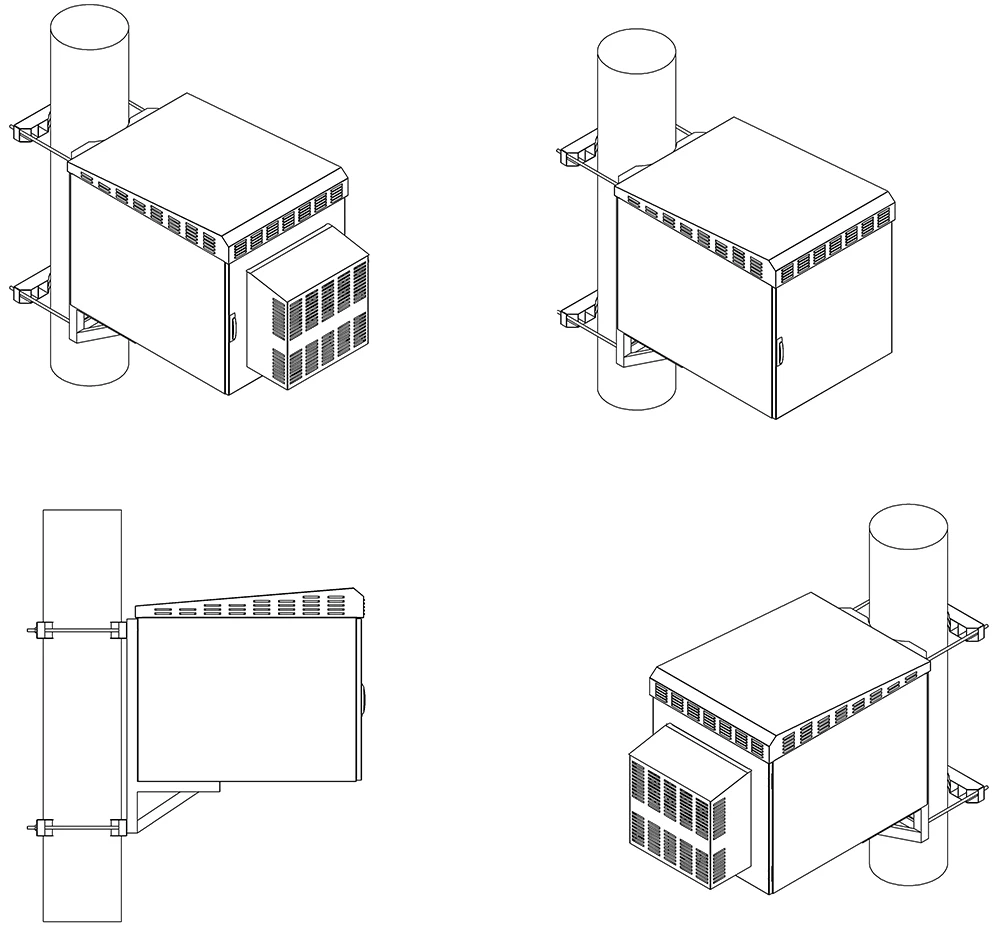

Схема подвеса климатического шкафа на круговую опору
Мачтовое крепление шкафа

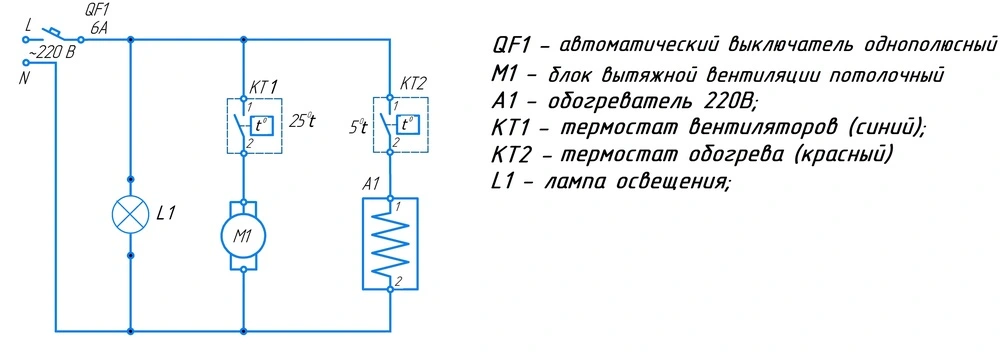

Электрическая схема климатической системы шкафа ШКУ-Н-1 без кондиционера с потолочным блоком вентиляции.

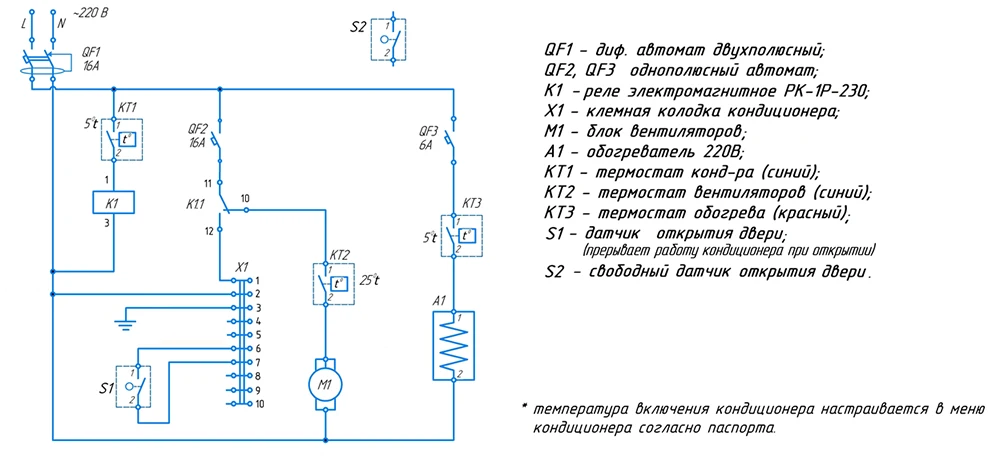

Электрическая схема климатической системы шкафа ШКУ-Н-1 c кондиционером.
При добавлении в базовую комплектацию климатического шкафа дополнительной двери, Электрические схемы дополняются второй панелью освещения и датчиком открытия двери.

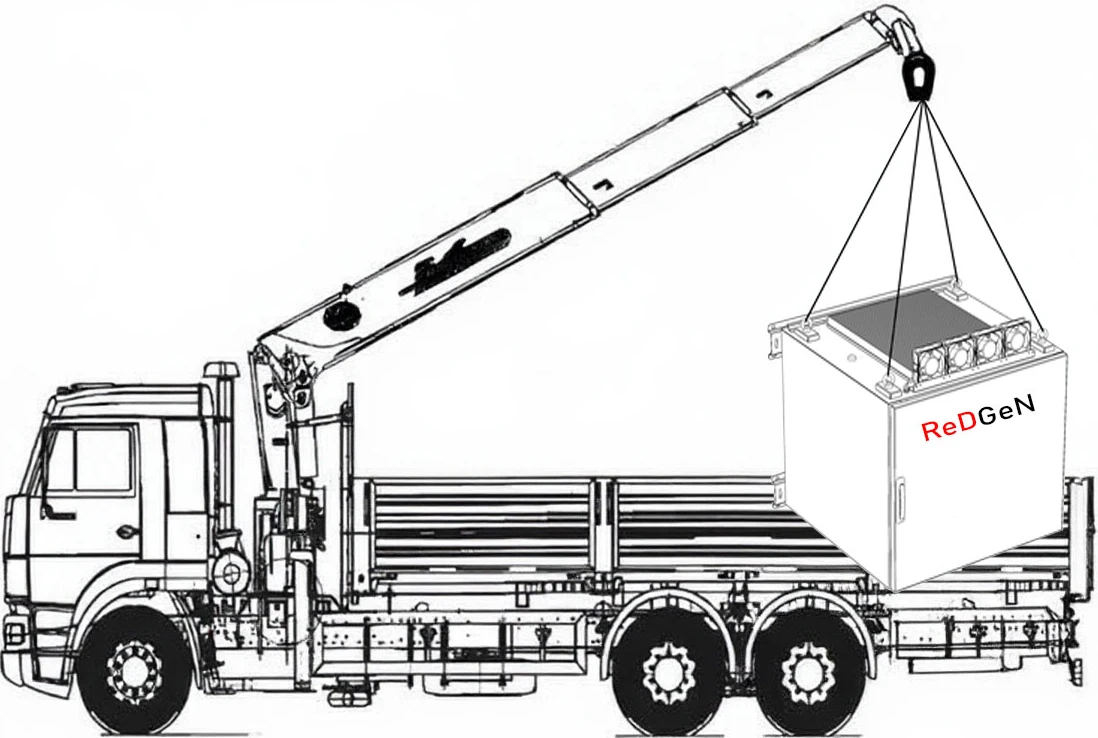

Для разгрузочно - погрузочных работ при перемещения климатического шкафа и монтаже, необходимо снять крышу и закрутить рым-болты входящие в базовый комплект поставки.

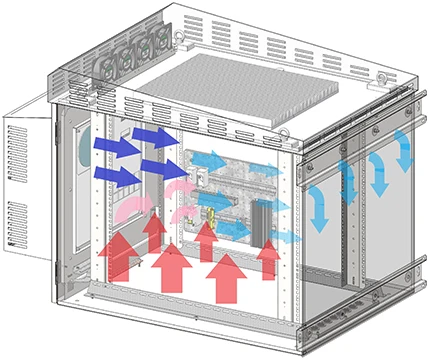

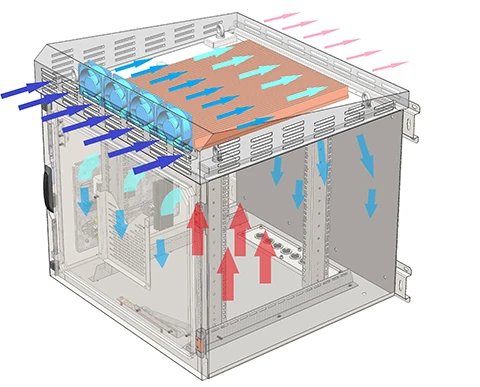

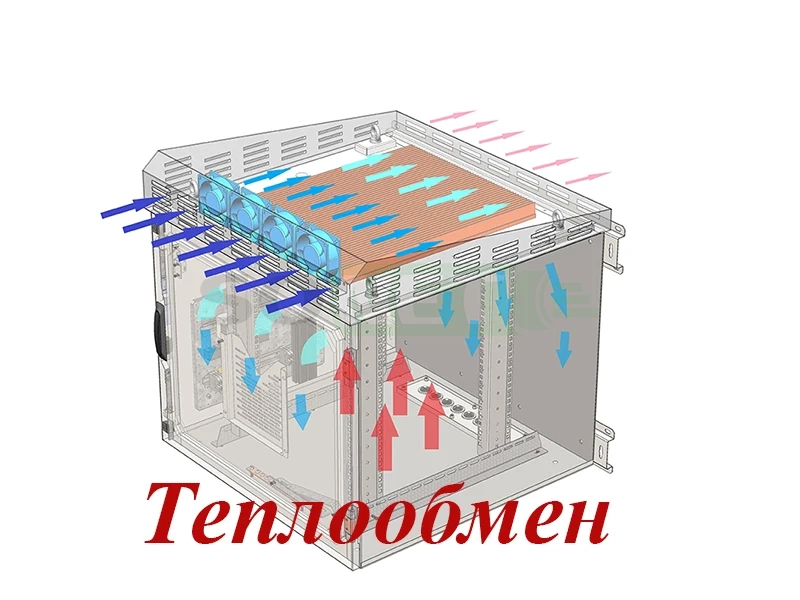

| Принцип отвода тепла с оборудования в климатическом шкафу ReDGeN серии ШКУ-П-1.65-15.6 | |
| Базовая комплектация | С установленным кондиционером (Доп опция) |
|
|
| Отвод тепла в термошкафе отечественного производства со степенью защиты IP65 происходит методом конвекции, через радиатор, смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт, устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа. | |

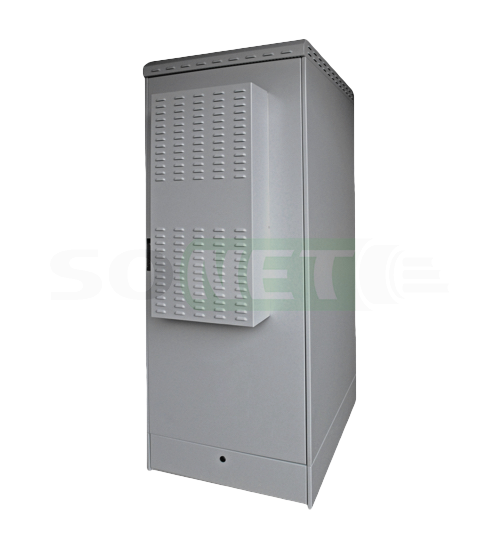

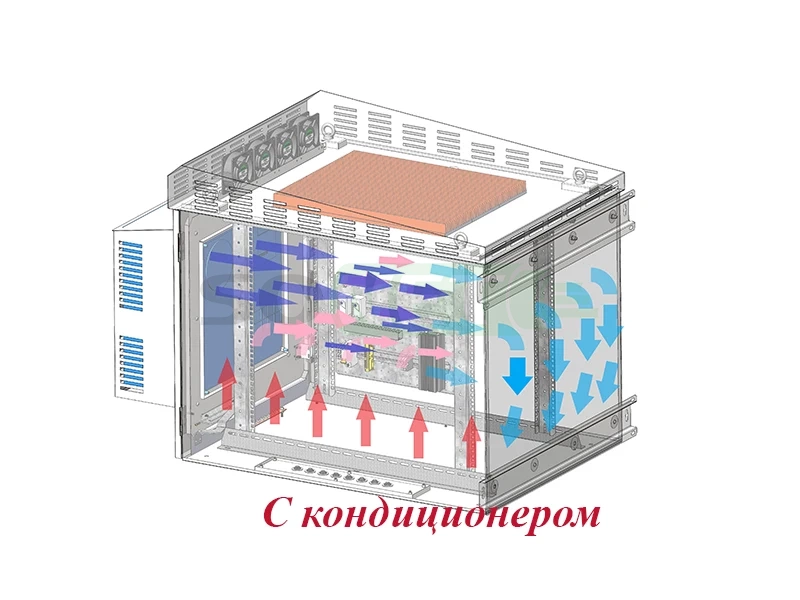

Внешний вид климатического шкафа серии ШКУ-П-1.65-15.6 с установленным кондиционером (Кондиционер не входит в базовую комплектацию)

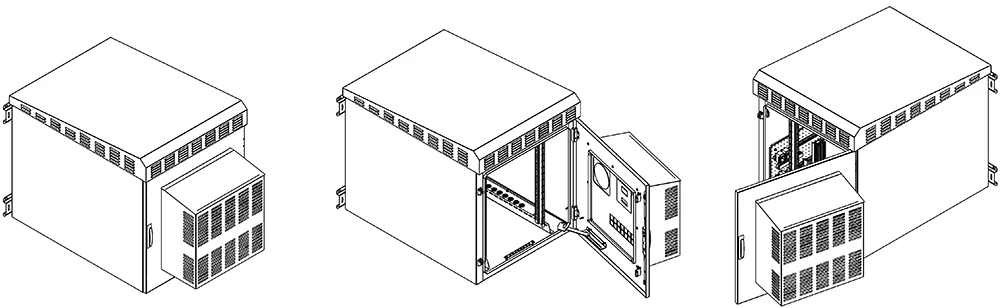

Геометрические размеры и совместимость кондиционеров со шкафами ШКУ-П-1.65, кондиционеры монтируются только на дверь шкафа, в заводских условиях.
| Мощность кондиционера, кВт | Габариты | Совместимость с базовыми моделями шкафов |
| 0,5кВт и 0,8кВт (Фреон) | 310х570х280 | 15U, 18U |
| 1,0кВт и 1,5кВт (Фреон) | 400х950х300 | 18U |
| 1,0 и 1,5 кВт малогабаритный (Фреон) | 560х610х265 | 15U, 18U |
| 200 Вт, 300Вт, 400Вт (Пельтье) | 304х195х172.5 | 9U, 12U, 15U, 18U |
Как правильно подобрать кондиционер для климатического шкафа
С уличной стороны кондиционеры защищаются дополнительным антивандальным кожухом.
