Шкаф климатический навесной 9U 600х900, укомплектованный IP65, П-1

Цена с НДС (указана за шт)
розничная
136 505.25 ₽
мелкооптовая
129 224.97 ₽
оптовая
122 854.73 ₽
Заказать
Информация
Код Сонет
29615
Артикул
ШКУ-П-1.65-9.9
Бренд
ReDGen
Срок поставки
30 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Файлы
Описание
Характеристики
Комплектация
Файлы

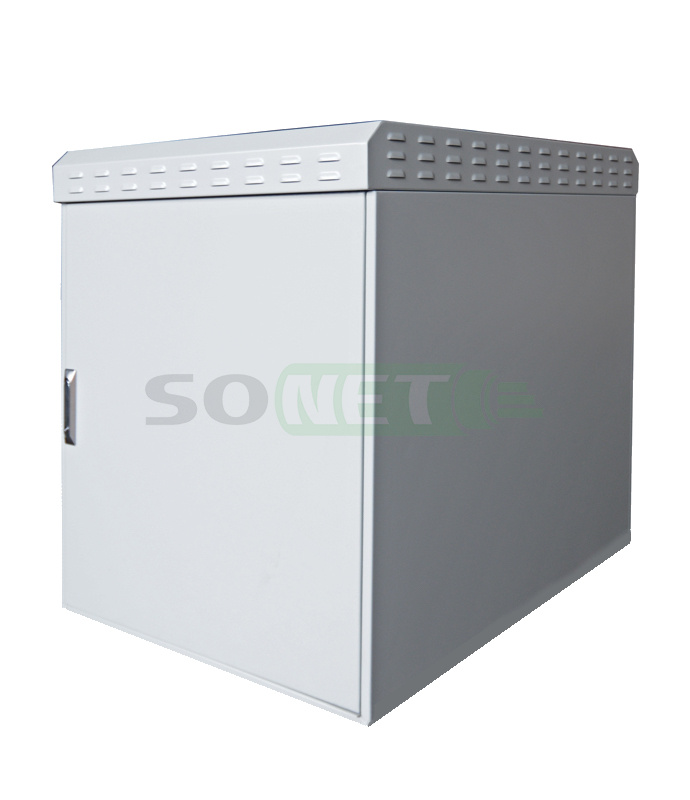

Термошкаф уличный IP65 навесной климатический 9U 600х900мм, ШКУ-П-1.65-9.9

Настенный уличный климатический шкаф ШКУ-П-1.65-х - телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении. Серия П-1 - начальная серия уличных климатических шкафов, утепленных фольгированным утеплителем толщиной 10мм. Наличие утеплителя с нагревателем и термореле; системы охлаждения - позволяет поддерживать внутри климатического шкафа свой микроклимат.
Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…
Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:

  • уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.
  • уличные шкафы для хабов видеонаблюдения.
  • уличные шкафы управления.
  • уличные шкафы коммутации.
  • шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...

Уличные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.
Шкафы серии ШКУ-П.65-1 являются антивандальными и защищают установленное в них оборудование от мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

Шкафы гарантируют надежную защиту IP 65 от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

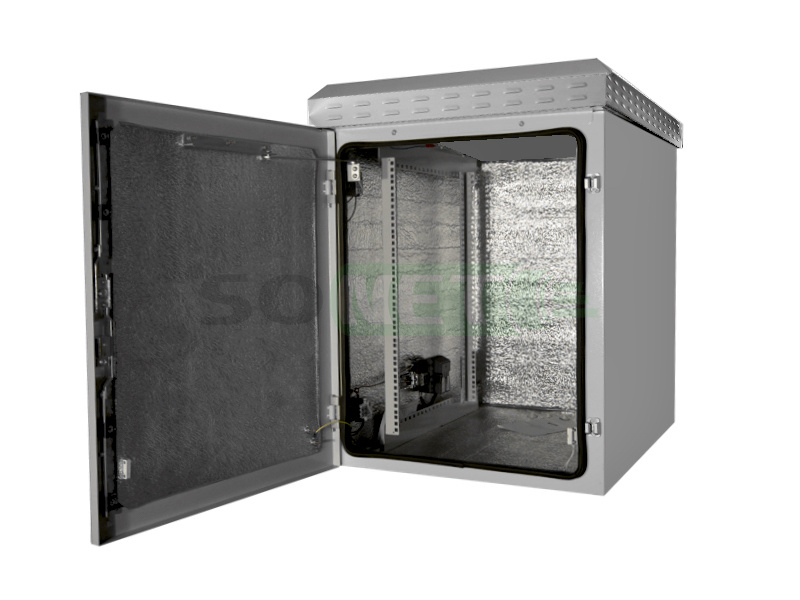

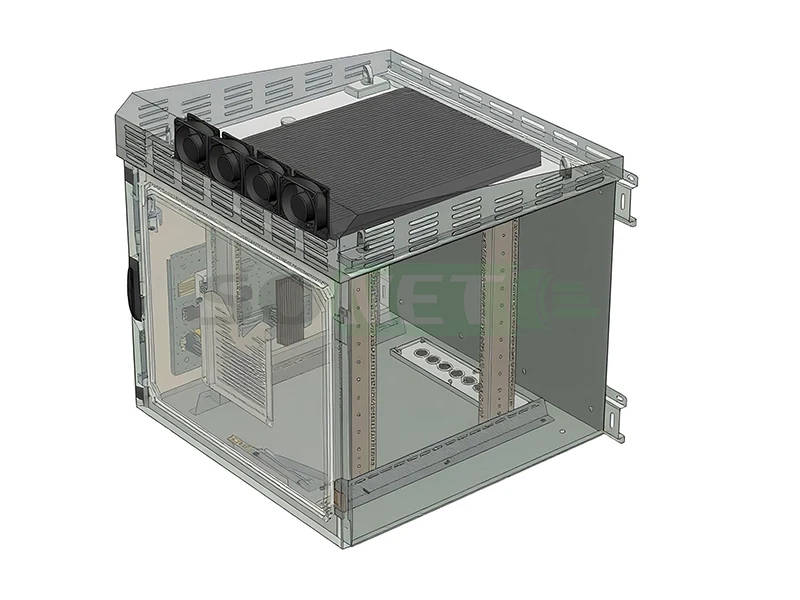

Термошкаф серии ШКУ-П-1.65-х представляет собой металлический каркас с дверцей и со стенками из листового металла. Шкаф изнутри оклеен фольгированным утеплителем типа пенофол толщиной 10мм. Наличие утеплителя позволяет поддерживать внутри шкафа заданную температуру и исключает возникновение мест выпадения конденсата и мест возникновения мостиков холода. Двери и дно шкафа утеплены. Двери шкафа снабжены мощным замком с запиранием на две или четыре стороны.
·    Корпус шкаф изготовлен из стали марки 08ПС толщиной 1,5мм;
·    Теплоизолятор, фольгированный (типа пенофол) толщиной 10 мм;
·    Вентиляция отсутствует!

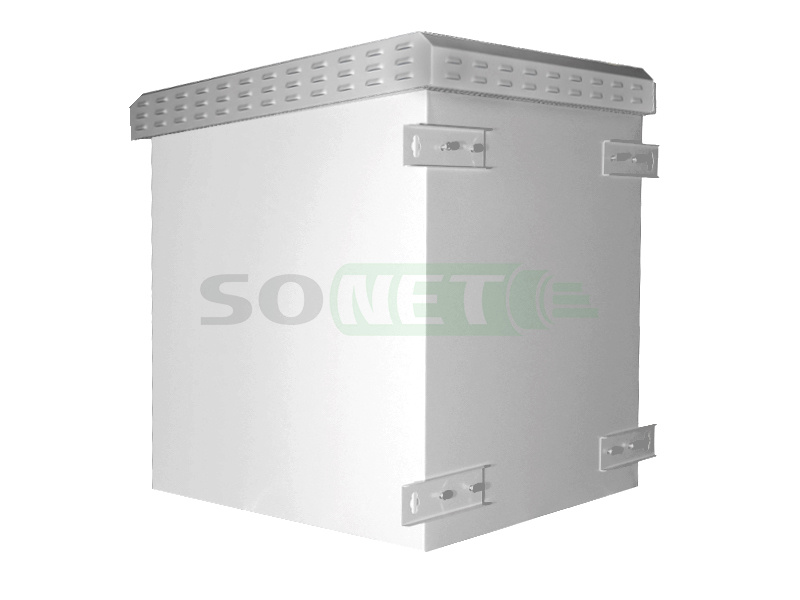

·    Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.
·    Дно шкафа сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

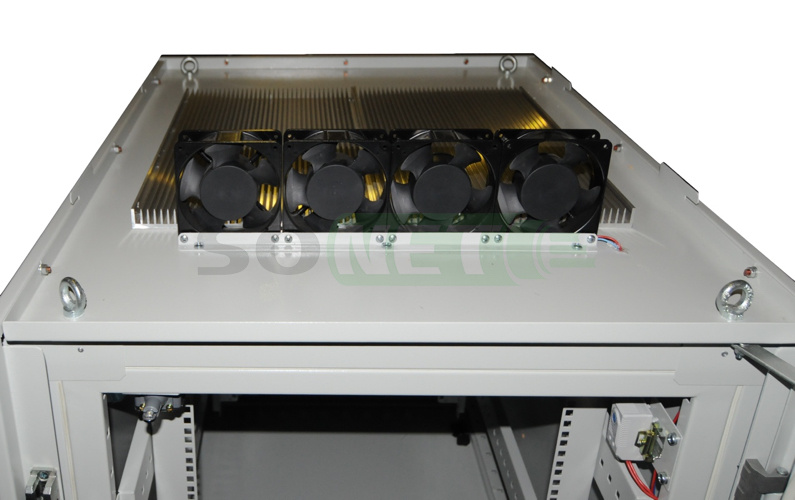

·    Крыша шкафа: сталь толщиной 1,5 – 2 мм, утеплена, оборудована радиаторным модулем охлаждения с наружными вентиляторами обдува, кронштейнами для установки монтажных профилей, оснащена рым болтами. Крыша шкафа закрыта фальш крышей. Фальш крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вентиляции обдува.
Термошкаф окрашен полимерно-порошковой краской. Базовый цвет: RAL7035.

*Возможна окраска корпуса в любой цвет, и/или покрытие защитным лаком.

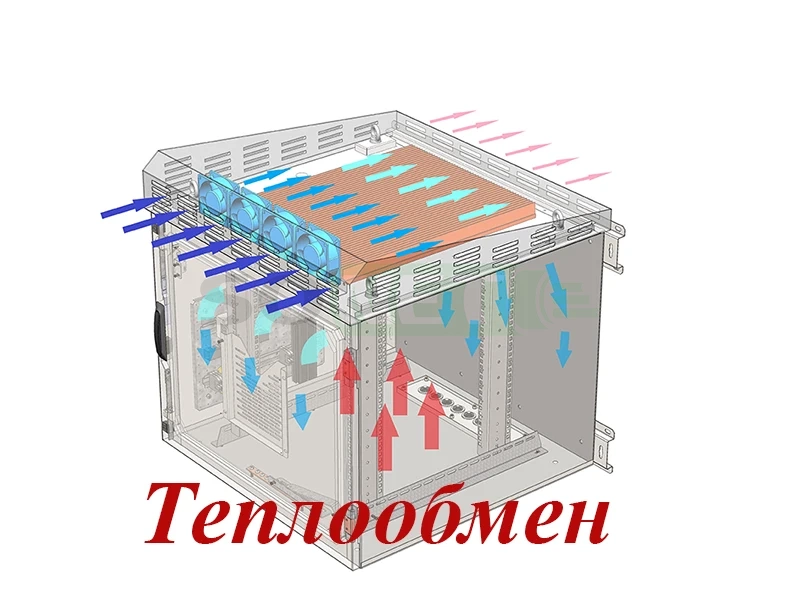

Шкаф разработан для размещения в нём активного оборудования, которое имеет жесткие требования к климатическим условиям и оборудован климатической системой. Базовая система контроля климата построена на нагревателе воздуха и радиатора охлаждения с обдувом внешними вентиляторами. Данной системой управляют два термостата, каждый из которых, в зависимости от температуры воздуха в рабочем пространстве шкафа, включает обогреватели или штатную систему охлаждения. При пониженной температуре воздуха включаются нагреватель, а при повышенной включается вентилятор обдува.

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-П-1.65-х

артикул

типоразмер

внешняя высота, мм

внутрен. высота, мм

рабочая высота, U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-П-1.65-6.6

 6U 600x600

506

370

6 /280

790

740

560

280х630

0,29

36

ШКУ-П-1.65-6.9

 6U 600x900

506

370

6 /280

1090

1040

860

280х630

0,4

42

ШКУ-П-1.65-9.6

  9U 600x600   640  505  9 / 400 790   740  560 414x630   0,37 42

ШКУ-П-1.65-9.9

  9U 600x900   640  505  9/400  1090  1040  860  414x630 0,51   49

ШКУ-П-1.65-12.6

12U 600x600

773

640

12 /550

790

740

560

550х630

0,46

48

ШКУ-П-1.65-12.9

12U 600x900

773

640

12 /550

1090

1040

860

550х630

0,63

55

ШКУ-П-1.65-15.6

  15U 600x600  857  773 15 / 667  790  740   560  683x630  0,54  53
 ШКУ-П-1.65-15.9   15U 600x900  857  773 15 / 667 1090   1040  890  683x630  0,75  61

ШКУ-П-1.65-18.6

 18U 600x600

1040

906

18 /810

790

740

560

815х630

0,63

59

ШКУ-П-1.65-18.9

 18U 600x900

1040

906

18 /810

1090

1040

860

815х630

0,86

67

*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- грузоподъемность шкафа (60кг) можно увеличить до 160кг, путем приобретения дополнительных подпорных элементов;

**Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

Перевозка шкафа допускается строго в вертикальном положении! В противном случае производитель не несет ответственности за сохранение геометрии шкафа и его класса защиты.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.
Характеристики

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:

Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.

Теплоизолятор фольгированный, типа пенофол ........................... толщиной 10 мм.

Теплопроводность теплоизолятора ........................................................... 0,034 Вт/мК.

Конвекция ........................................................................................................ EN 50272-2.

Класс защиты от пыли и влаги ................................................................ не менее IP65.

Климатическое исполнение..................................................... УХЛ 1 по ГОСТ 15150.

Грузоподъемность........................................................................................................ 60кг.

Внутреннее пространство .............................................................................. 19” стойка.

Мощность теплоотводящей системы..................................................................... 350вт

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Радиатор и блок вентиляторов обдува.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор.

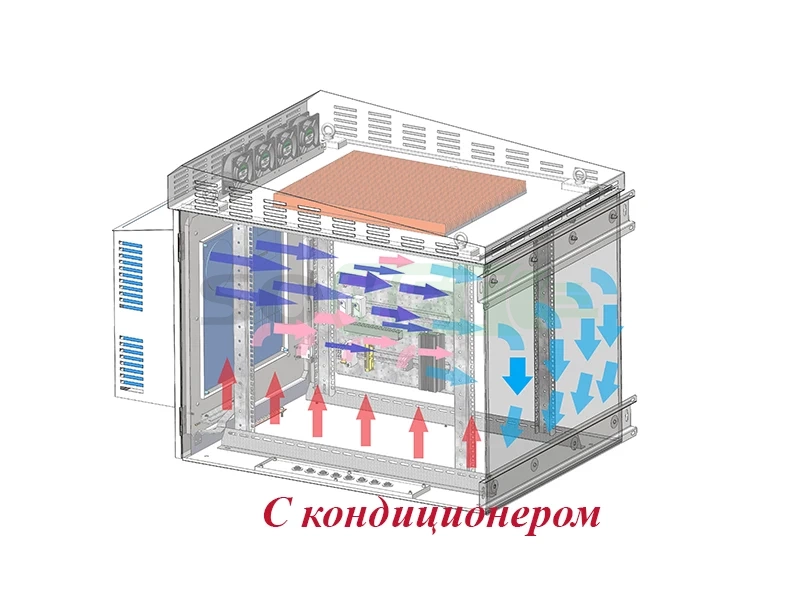

Кондиционеры, используемые в базовых моделях

шкафов ШКУ-П-1.65-х.

Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

15U, 18U, 24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

24U,33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

15U,18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

18U, 24U, 33U, 42U



Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-П-1.65-х



наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4 шт

Блок вентиляции обдува состоит из:

вентилятор с подачей воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Кронштейн крепления к стене



1 комплект

Клапан выравнивания давления



1 шт

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6 шт

6 шт

8 шт

Паспорт на шкаф



1 шт
