Шкаф климатический напольный 42U 600х800, укомплектованный, Н-1

Цена с НДС (указана за шт)
розничная
153 468 ₽
мелкооптовая
145 283.04 ₽
оптовая
138 121.20 ₽
Заказать
Информация
Код Сонет
30125
Артикул
ШКУ-Н-1-42.8
Бренд
ReDGen
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Файлы
Описание
Характеристики
Комплектация
Габариты и вес
Файлы

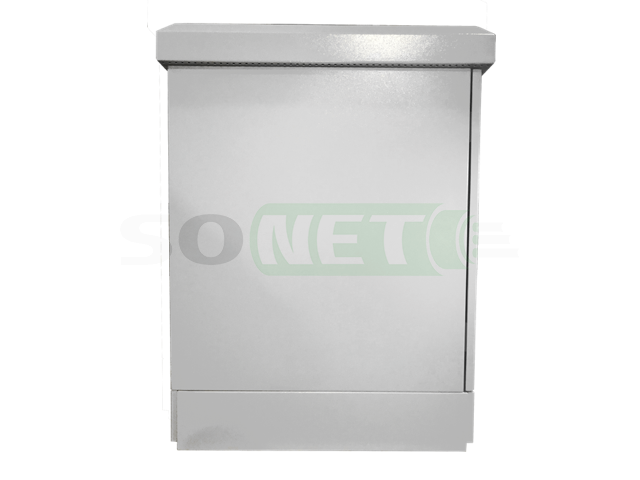

Шкаф  климатический серверный напольный 42U 600х800, ШКУ-Н-1-42.8

Устаревшая модель. в новых проектах REDGEN рекомендует использовать шкафы глубиной 900 мм. ШКУ-Н-1-42.9.

Публикуемые цены на полностью укомплектованный  шкаф!

Серия шкафов ШКУ-Н-1-х это начальная серия напольных уличных климатических шкафов.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Термошкаф (термоящик) серверный уличный высотой 42U - ШКУ-Н-1-42.8 утеплен и оборудован климатической системой. Предназначен для размещения различного телекоммуникационного оборудования и приборов в уличных условиях (исполнение outdoor). Благодаря системе поддержания климата, термошкаф востребован для создания: шкафов управления, серверных, связных, специальных и военных приложений, систем видеоконтроля и видеонаблюдения, коммуникационных шкафов...

Шкафы являются антивандальными и гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

Уличные напольные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

 От навесных шкафов серии ШКУ-П1 отличаются наличием цоколя, с запираемой дверцей.

КОНСТРУКЦИЯ КОРПУСА

Цельносварная рамная, сталь 1,5 -2мм.

УТЕПЛИТЕЛЬ

Фольгированный утеплитель типа пенофол толщиной 10мм.

ДВЕРИ

  • тип двери: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм;
  • внутренняя поверхность: покрытие теплоизоляционным материалом ( пенофол  10мм), наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP - защиты;
  • воздухообмен: наличие приточных воздуховодов пассивной вентиляции (жабры);
  • пылезащита: наличие сменных фильтров;
  • угол открытия двери: 110 градусов, установлены ограничители открытия;
  • тип замка: замок ригельный повышенной надежности с наличием тяг запирания и поворотной ручки открытия двери.

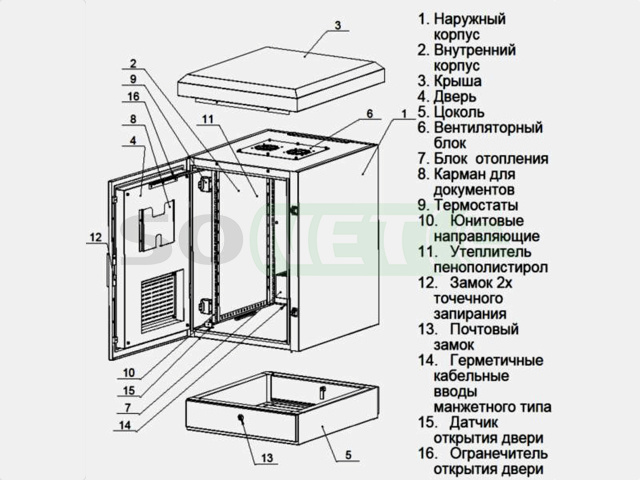

КОНСТРУКТИВ уличного климатического шкафа

  • боковые панели корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя;
  • задняя панель корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя. В комплекте кронштейны крепления к стене;
  • нижняя панель корпуса (днище): сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных  вводов манжетного  типа  4 шт. (d = 27 мм), кронштейнов  для  установки  монтажных профилей;
  • верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей;
  • крыша шкафа: состоит из фальшкрыши - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции, и крыши с местом установки вентилятора и сменных фильтров, для удобства монтажа термошкафа оснащена рым болтами.
  • вертикальные направляющие 19’’ (монтажные профили): сталь толщиной 1,5 – 2 мм, 4 шт.,  регулируются по глубине. Покрытие: оцинковка или полимерно - порошковое покрытие;
  • система заземления: наличие шины 8 подключений, комплекта заземления;

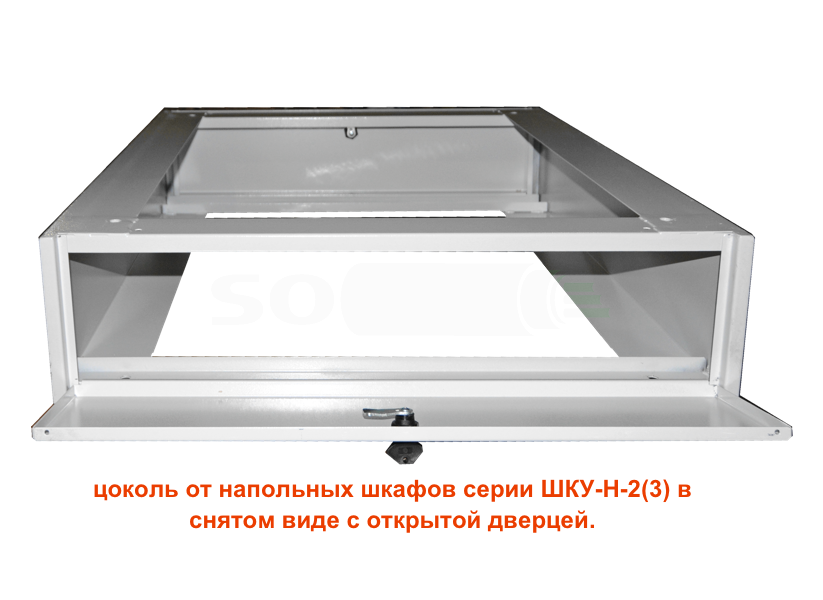

  • цоколь: листовая сталь 1.5-2мм без утеплителя, дверца запирается на точечный замок.

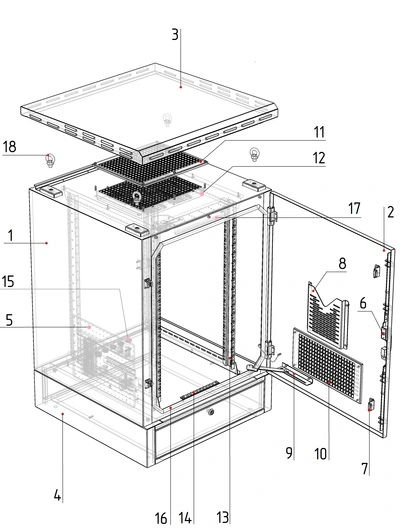

КОМПЛЕКТАЦИЯ ТЕРМОШКАФА:

  • цоколь с дверцей;
  • активная вентиляция: съемный блок вентиляторов 2 – 4 шт. с термостатом и оборудована сменным фильтром;
  • активный обогрев: тепловентилятор (печь с активным обдувом для равномерного распределения теплого воздуха по всей емкости корпуса шкафа);
  • система заземления: наличие шины для 8-ми подключений, комплект заземления;
  • пылезащита: наличие сменных фильтров;
  • сигнализация несанкционированного доступа: наличие датчика открытия двери;
  • герметичные кабельные вводы.
  • крыша с установленными вентиляторами и Рым болтами.

Возможна поставка шкафа без 19" направляющих с монтажной панелью.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

ДОСТУП К ОБОРУДОВАНИЮ

– тип доступа: фронтальный.

ПОКРАСКА

Ударопрочная полимерно - порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL.

ОСОБЕННОСТИ КОНСТРУКТИВА УЛИЧНОГО ШКАФА

Защита от конденсата:

1)    Расположение вентиляторных блоков в крыше шкафа - выводят воздух и излишнюю влагу  через крышу вверх.

2)    Вмонтирована печь с конвекцией, т.е. принудительный обдув - обеспечивает равномерное распределение тёплого воздуха по всей ёмкости корпуса шкафа.

Защита от намерзания:

1)     Конструктив изделия представляет собой термос с утеплителем в передней двери, боковых и задней стенках, днище, крыше.

2)     Конструктив исключает возникновение мест конденсации влаги и обмерзание аппаратуры.

Экономия полезной емкости:

      Компактное размещение активного оборудования позволяет сохранять полезную емкость равную заявленной в конструктиве.

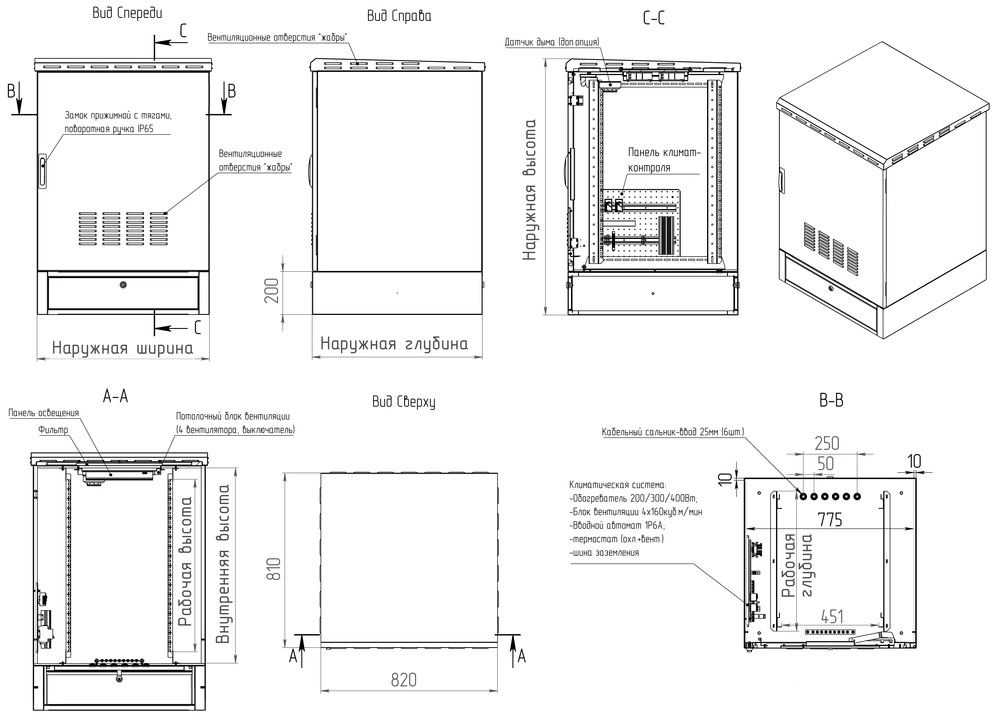

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-1-х

артикул

типоразмер

высота

внутрен. высота, мм

рабочая высота,    U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-1-12.6

 12U 600x600

 923  640  12 / 550

790

740

560

 550х630

0,58

61

ШКУ-Н-1-12.8*

 12U 600x800

923

640

12 / 550

990

940

760

550х630

0,73

66

ШКУ-Н-1-12.9

 12U 600x900

 923  640  12 / 550

1090

1040

860

550х630

0,8

71

ШКУ-Н-1-15.6

 15U 600x600

 1057  773  15 / 667

790

740

560

 667х630

0,67

67

ШКУ-Н-1-15.8*

 15U 600x800

1057

773

15 / 667

990

940

760

667х630

0,84

73

ШКУ-Н-1-15.9

 15U 600x900

 1057  773  15 / 667

1090

1040

860

 667х630

0,92

78

ШКУ-Н-1-18.6

 18U 600x600

 1190  906  18 / 810

790

740

560

 815х630

0,75

83

ШКУ-Н-1-18.8*

 18U 600x800

1190

906

18 / 810

990

940

760

815х630

0,94

92

ШКУ-Н-1-18.9

 18U 600x900

 1190  906  18 / 810

1090

1040

860

 815х630

1,04

101

ШКУ-Н-1-24.6

 24U 600x600

 1457  1173  24 / 1080

790

740

560

 1080х630

0,92

101

ШКУ-Н-1-24.8*

 24U 600x800

1457

1173

24 / 1080

990

940

760

1080х630

1,15

108

ШКУ-Н-1-24.9

 24U 600x900

 1457  1173  24 / 1080

1090

1040

860

 1080х630

1,27

113

ШКУ-Н-1-33.6

 33U 600x600

 1857  1573  33 /  1480

790

740

560

 1480х630

1,17

117

ШКУ-Н-1-33.8*

 33U 600x800

1857

1573

33 /  1480

990

940

760

1480х630

1,47

124

ШКУ-Н-1-33.9

 33U 600x900

 1857 1573  33 /  1480

1090

1040

860

1480х630

1,62

129

ШКУ-Н-1-42.6

 42U 600x600

 2257  1973  42 / 1880

790

740

560

 1880х630

1,43

133

ШКУ-Н-1-42.8*

 42U 600x800

2257

1973

42 / 1880

990

940

760

1880х630

1,79

140

ШКУ-Н-1-42.9

42U 600x900

 2257  1873  42 / 1880

1090

1040

860

 1880х630

1,97

145

ШКУ-Н-1-42.13**

42U 800x1300-1800**

2250**

1950**

42 / 1880

1300**

**

**

 1880х630

**

**


* красным цветом выделены устаревшие модели, которые не выпускаются.

**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- во внешнем габарите шкафа учитывается цоколь высотой 200мм;
- грузоподъемность шкафа (600кг) можно увеличить до 1600кг, путем приобретения дополнительных подпорных элементов;

*** Шкафы ШКУ-Н-1-42.13** заказные изделия. Возможная глубина данных изделий от 1300 мм до 1800 мм. Ширина 800мм. Остальные размеры и веса уточняются при заказе.

****Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

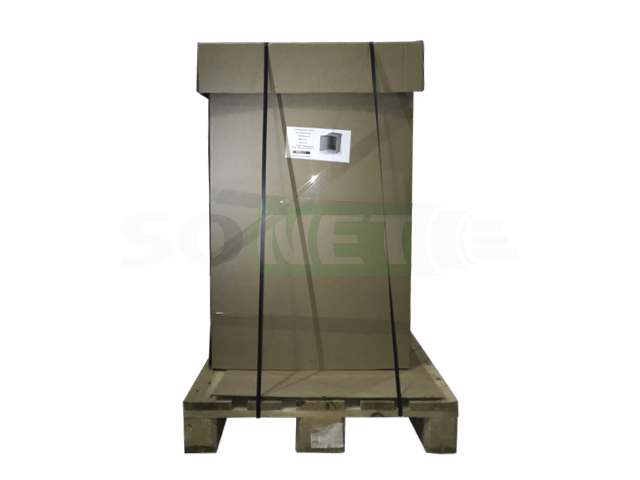

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

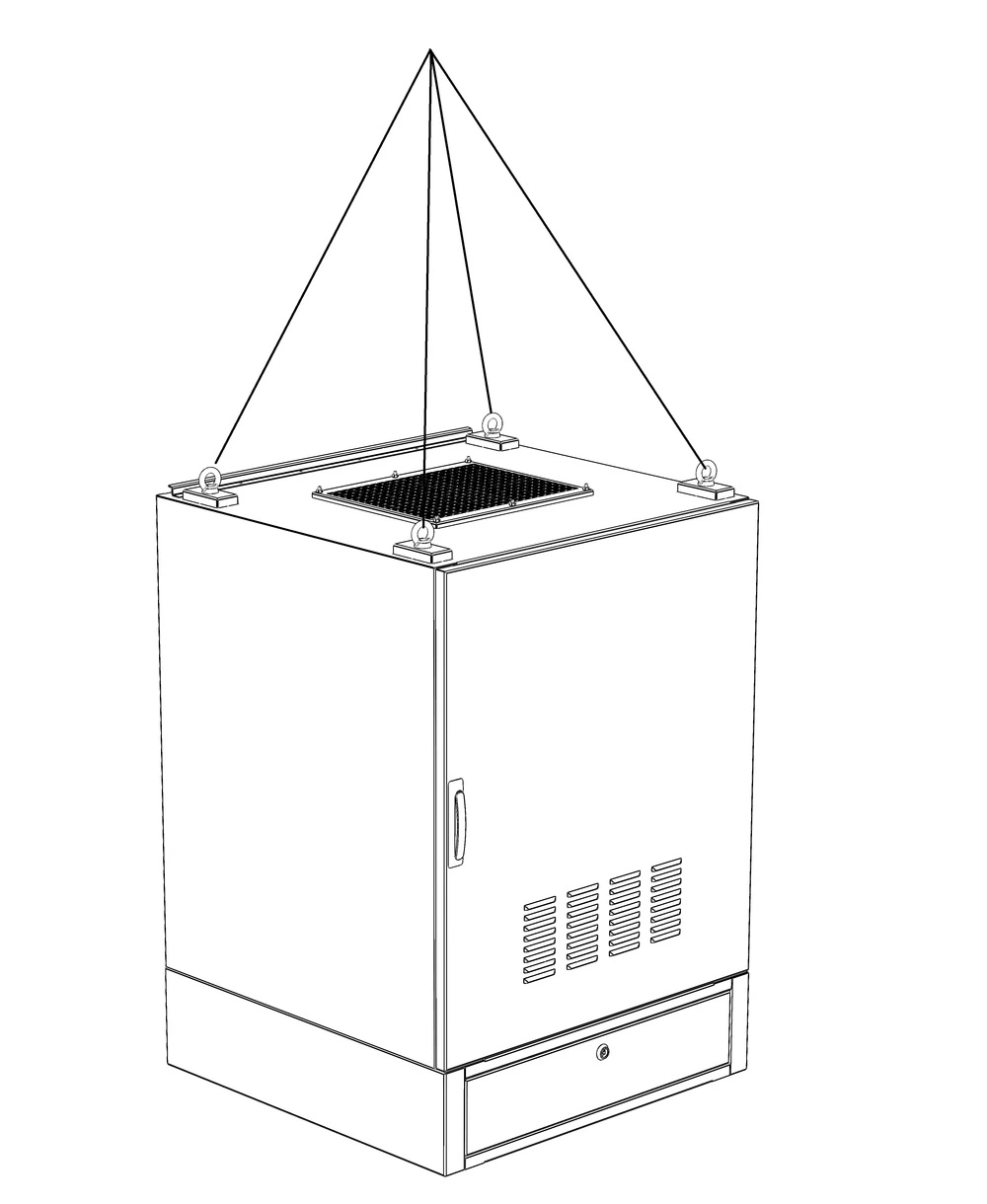

Отгрузка и перевозка шкафа возможна только в вертикальном положении. В противном случае производитель не несет ответственности за сохранение геометрии и класса защиты шкафа!!
Публикуемые цены на полностью укомплектованный шкаф!

Напольные шкафы серии ШКУ-Н-х отличаются от настенных шкафов ШКУ-П-х наличием цоколя. В навесных шкафах ШКУ-П-х он отсутствует.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.



Характеристики

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:



Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.

Теплоизолятор фольгированный, типа пенофол                           толщиной 10 мм.

Теплопроводность теплоизолятора                                                       0,034 Вт/мК.

    Фильтрующий элемент                               ФТ-100-G2 Класс очистки G2 по EN 779.

Конвекция                                                                                                  EN 50272-2.

Класс защиты от пыли и влаги                                                                   IP54-IP55.

Климатическое исполнение                                                  УХЛ 1 по ГОСТ 15150.

Грузоподъемность                                                                                             600 кг.

Внутреннее пространство                                                                         19” стойка.

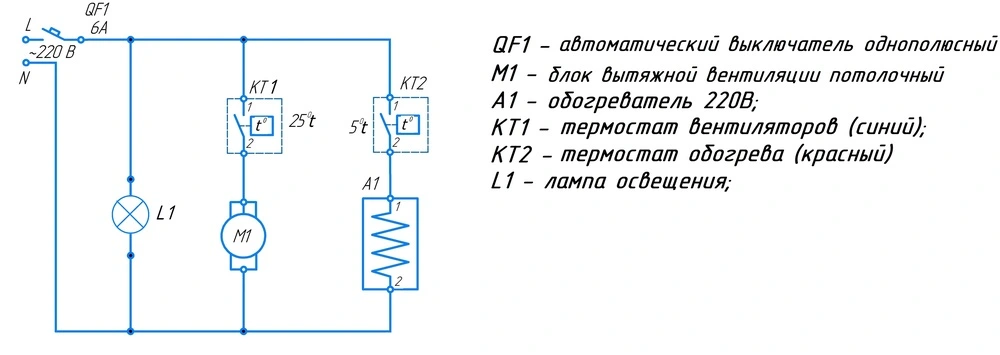

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

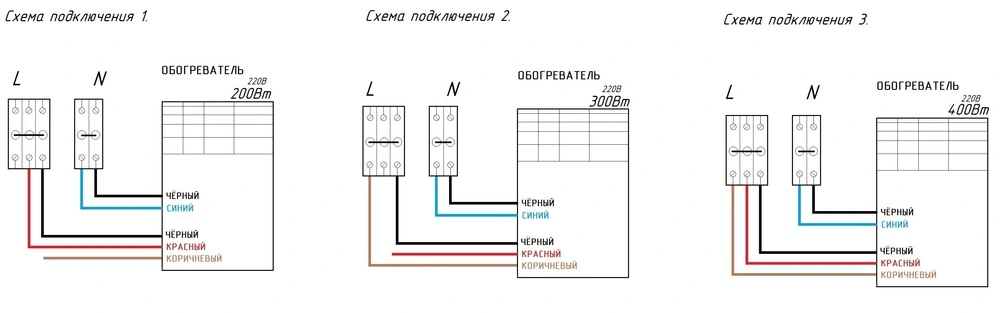

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Блок вытяжных вентиляторов.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.При температуре внешней среды от +20 до +50оС работает вентилятор .

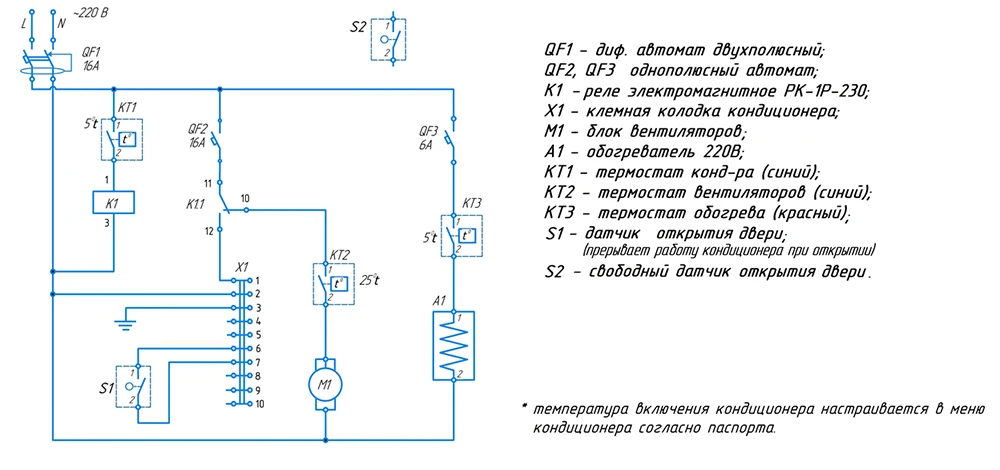

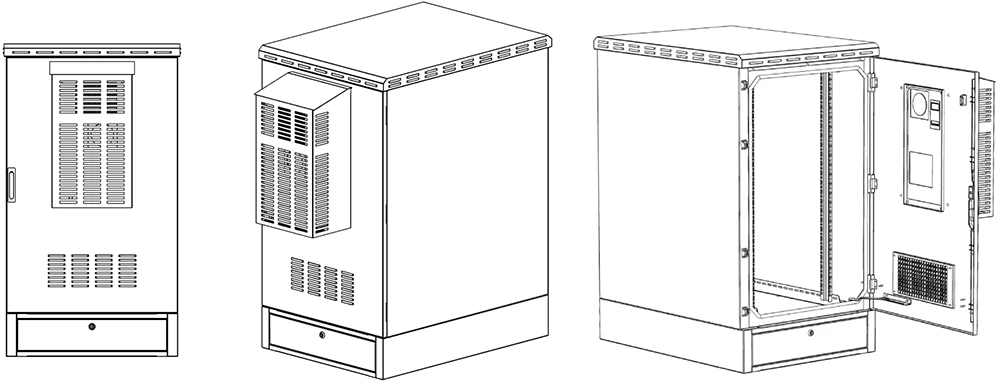

Кондиционеры, используемые в базовых моделях шкафов ШКУ.

Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Комплектация



БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-1-Х



наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U(юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей  воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)



1 шт.

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт

Габариты и вес
вес шкафа 163кг.
объем шкафа 1.97 м3
