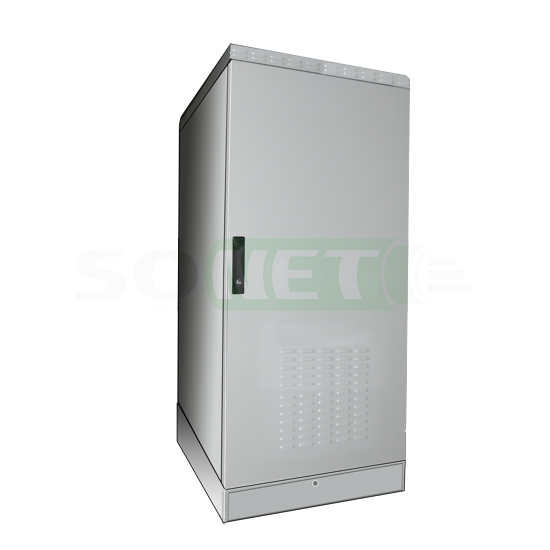

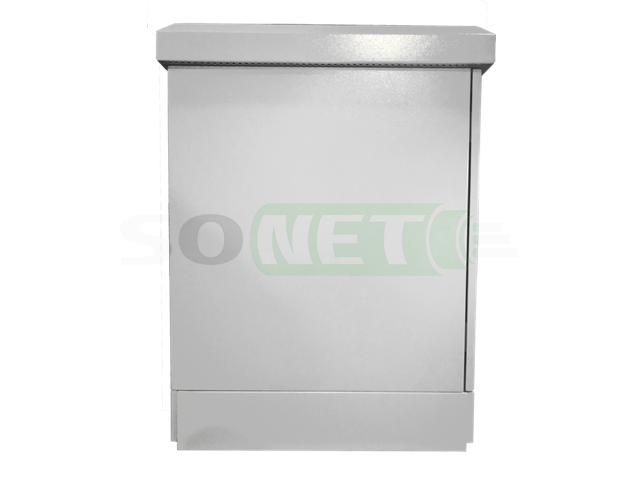

Климатический шкаф серверный напольный 33U 600х900, ШКУ-Н-1-33.9

Публикуемые цены на полностью укомплектованный  шкаф!

Серия шкафов ШКУ-Н-1-х это начальная серия напольных уличных климатических шкафов.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Термошкаф (термоящик) серверный уличный высотой 33U - ШКУ-Н-1-33.9 утеплен и оборудован климатической системой. Предназначен для размещения различного телекоммуникационного оборудования и приборов в уличных условиях (исполнение outdoor). Благодаря системе поддержания климата, термошкаф востребован для создания: шкафов управления, серверных, связных, специальных и военных приложений, систем видеоконтроля и видеонаблюдения, коммуникационных шкафов...

Шкафы являются антивандальными и гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

Уличные напольные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

 От навесных шкафов серии ШКУ-П1 отличаются наличием цоколя, с запираемой дверцей.

КОНСТРУКЦИЯ КОРПУСА

Цельносварная рамная, сталь 1,5 -2мм.

УТЕПЛИТЕЛЬ

Фольгированный утеплитель типа пенофол толщиной 10мм.

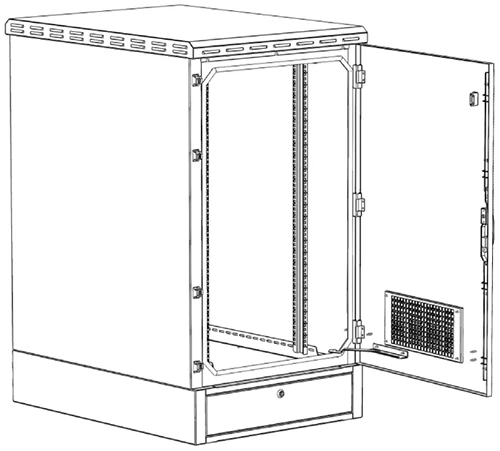

ДВЕРИ

  • тип двери: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм;
  • внутренняя поверхность: покрытие теплоизоляционным материалом ( пенофол  10мм), наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP - защиты;
  • воздухообмен: наличие приточных воздуховодов пассивной вентиляции (жабры);
  • пылезащита: наличие сменных фильтров;
  • угол открытия двери: 110 градусов, установлены ограничители открытия;
  • тип замка: замок ригельный повышенной надежности с наличием тяг запирания и поворотной ручки открытия двери.

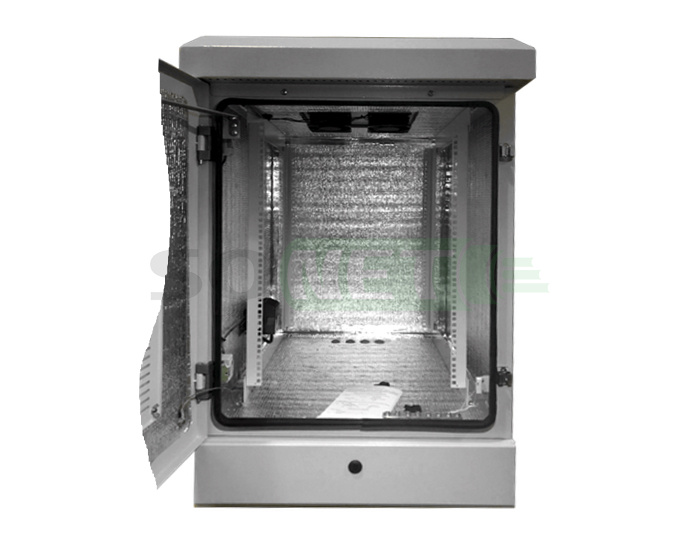

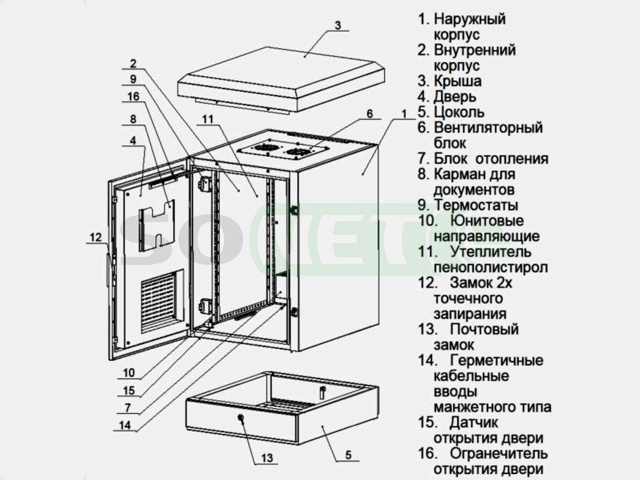

КОНСТРУКТИВ уличного климатического шкафа

  • боковые панели корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя;
  • задняя панель корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя. В комплекте кронштейны крепления к стене;

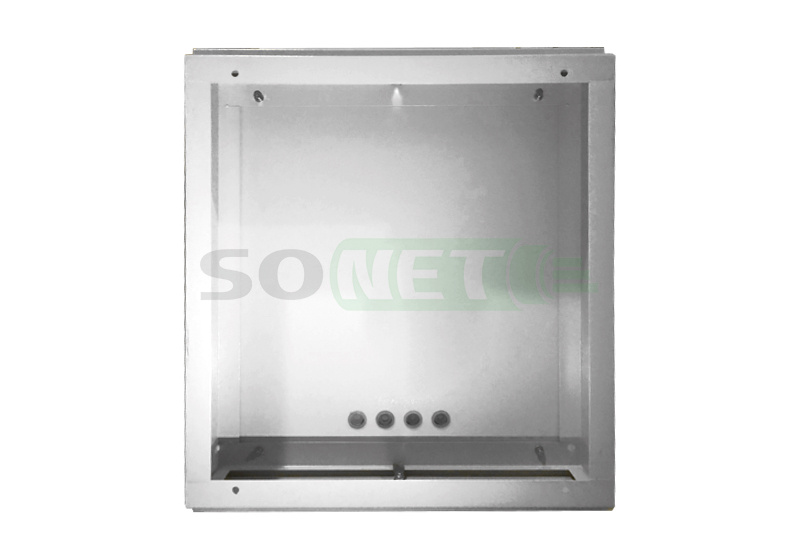

  • нижняя панель корпуса (днище): сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных  вводов манжетного  типа  4 шт. (d = 27 мм), кронштейнов  для  установки  монтажных профилей;
  • верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей;
  • крыша шкафа: состоит из фальшкрыши - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции, и крыши с местом установки вентилятора и сменных фильтров, для удобства монтажа термошкафа оснащена рым болтами.
  • вертикальные направляющие 19’’ (монтажные профили): сталь толщиной 1,5 – 2 мм, 4 шт.,  регулируются по глубине. Покрытие: оцинковка или полимерно - порошковое покрытие;
  • система заземления: наличие шины 8 подключений, комплекта заземления;

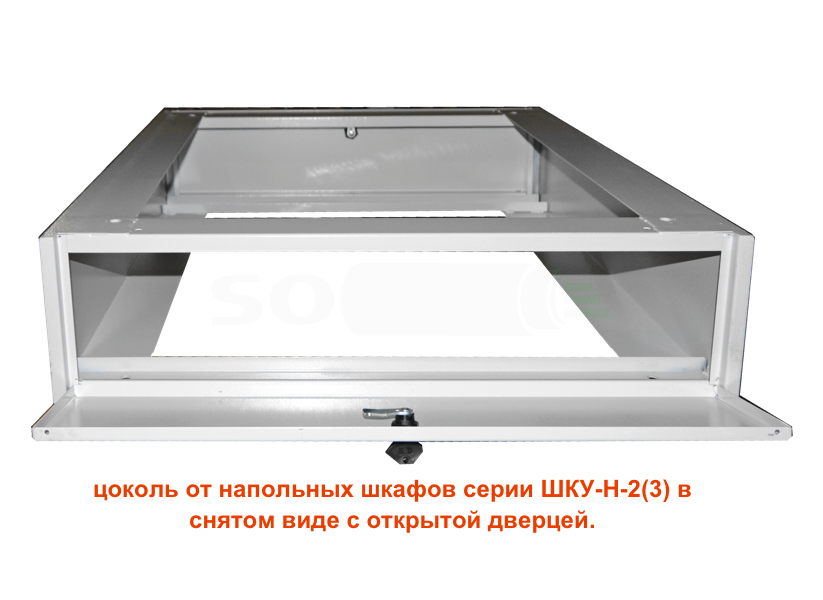

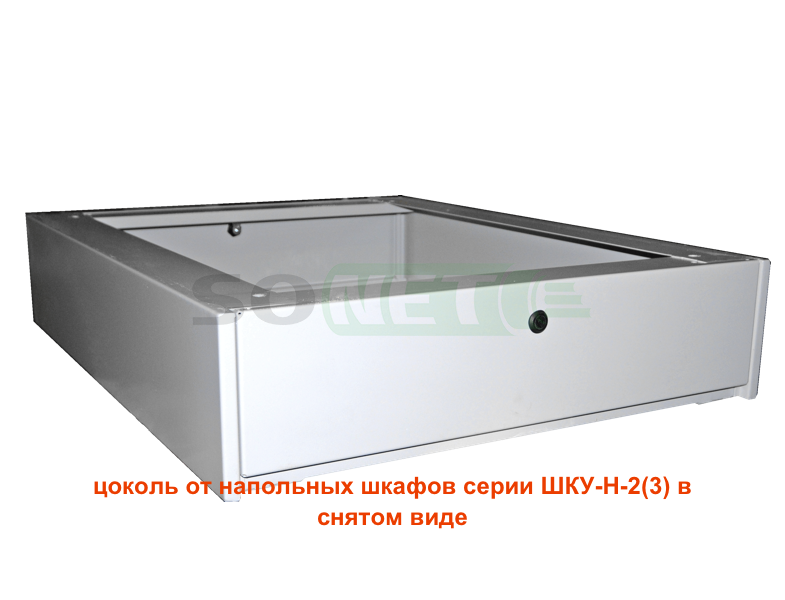

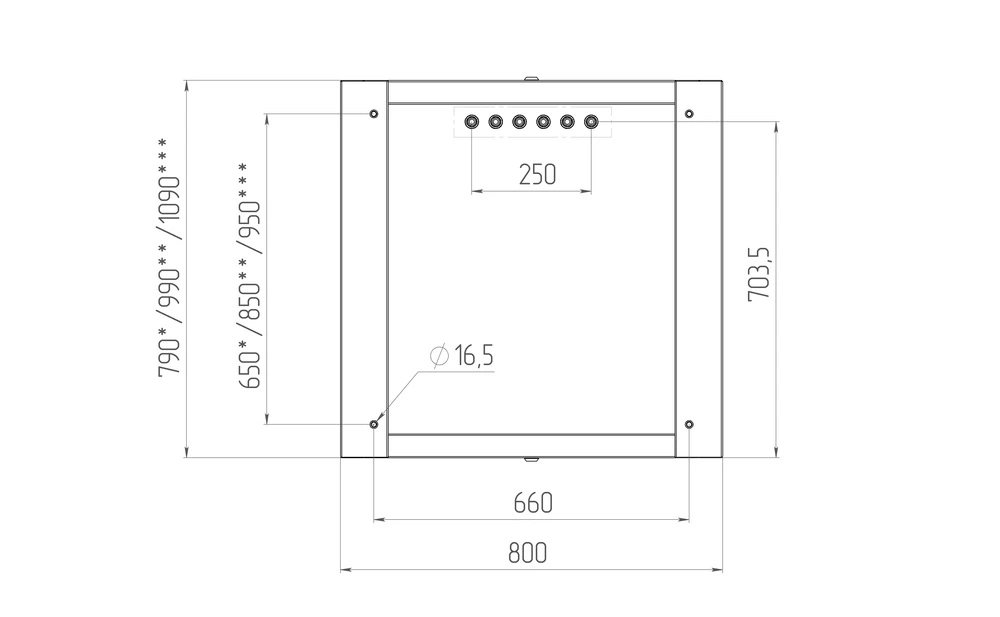

  • цоколь: листовая сталь 1.5-2мм без утеплителя, дверца запирается на точечный замок.

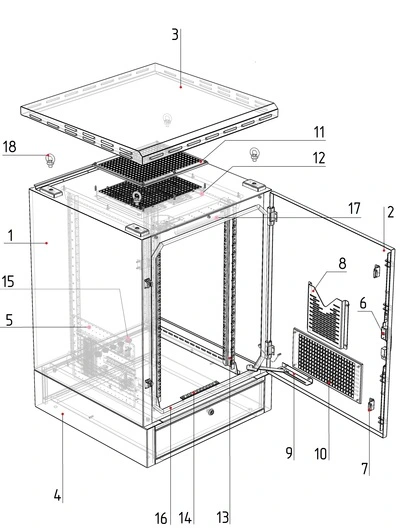

КОМПЛЕКТАЦИЯ ТЕРМОШКАФА:

  • цоколь с дверцей;
  • активная вентиляция: съемный блок вентиляторов 2 – 4 шт. с термостатом и оборудована сменным фильтром;
  • активный обогрев: тепловентилятор (печь с активным обдувом для равномерного распределения теплого воздуха по всей емкости корпуса шкафа);
  • система заземления: наличие шины для 8-ми подключений, комплект заземления;
  • пылезащита: наличие сменных фильтров;
  • сигнализация несанкционированного доступа: наличие датчика открытия двери;
  • герметичные кабельные вводы.
  • крыша с установленными вентиляторами и Рым болтами.

Возможна поставка шкафа без 19" направляющих с монтажной панелью.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

ДОСТУП К ОБОРУДОВАНИЮ

– тип доступа: фронтальный.

ПОКРАСКА

Ударопрочная полимерно - порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL.

ОСОБЕННОСТИ КОНСТРУКТИВА

Защита от конденсата:

1)    Расположение вентиляторных блоков в крыше шкафа - выводят воздух и излишнюю влагу  через крышу вверх.

2)    Вмонтирована печь с конвекцией, т.е. принудительный обдув - обеспечивает равномерное распределение тёплого воздуха по всей ёмкости корпуса шкафа.

Защита от намерзания:

1)     Конструктив изделия представляет собой термос с утеплителем в передней двери, боковых и задней стенках, днище, крыше.

2)     Конструктив исключает возникновение мест конденсации влаги и обмерзание аппаратуры.

Экономия полезной емкости:

      Компактное размещение активного оборудования позволяет сохранять полезную емкость равную заявленной в конструктиве.

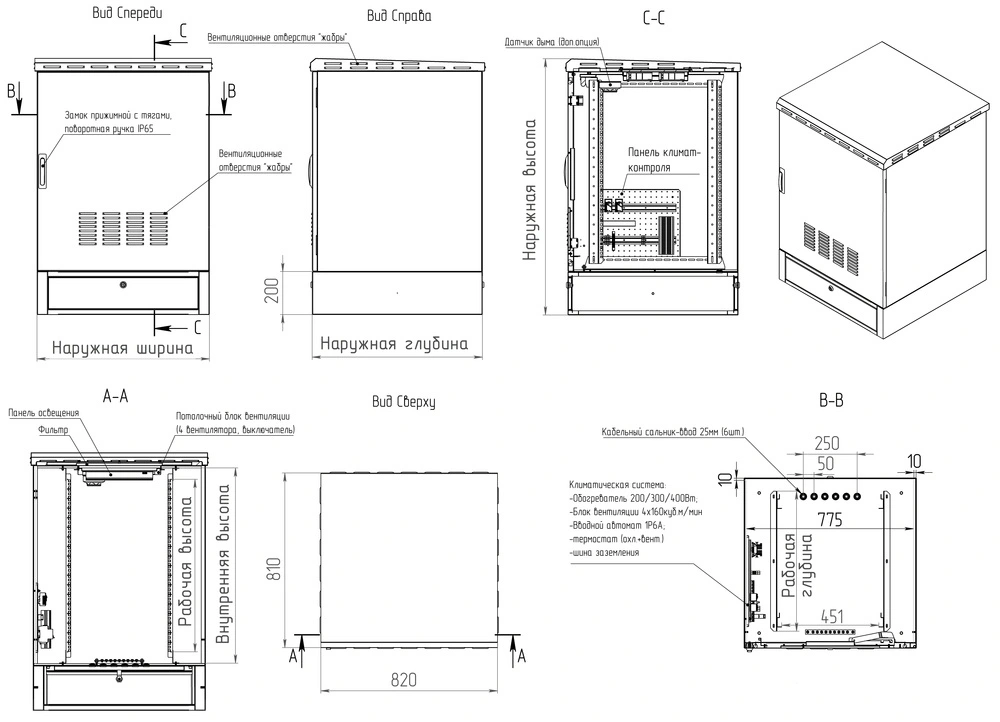

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАПОЛЬНЫХ ШКАФОВ ШКУ-Н-1-х

артикул

типоразмер

высота

внутрен. высота, мм

рабочая высота,    U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-1-12.6

 12U 600x600

 923  640  12 / 550

790

740

560

 550х630

0,58

61

ШКУ-Н-1-12.8*

 12U 600x800

923

640

12 / 550

990

940

760

550х630

0,73

66

ШКУ-Н-1-12.9

 12U 600x900

 923  640  12 / 550

1090

1040

860

550х630

0,8

71

ШКУ-Н-1-15.6

 15U 600x600

 1057  773  15 / 667

790

740

560

 667х630

0,67

67

ШКУ-Н-1-15.8*

 15U 600x800

1057

773

15 / 667

990

940

760

667х630

0,84

73

ШКУ-Н-1-15.9

 15U 600x900

 1057  773  15 / 667

1090

1040

860

 667х630

0,92

78

ШКУ-Н-1-18.6

 18U 600x600

 1190  906  18 / 810

790

740

560

 815х630

0,75

83

ШКУ-Н-1-18.8*

 18U 600x800

1190

906

18 / 810

990

940

760

815х630

0,94

92

ШКУ-Н-1-18.9

 18U 600x900

 1190  906  18 / 810

1090

1040

860

 815х630

1,04

101

ШКУ-Н-1-24.6

 24U 600x600

 1457  1173  24 / 1080

790

740

560

 1080х630

0,92

101

ШКУ-Н-1-24.8*

 24U 600x800

1457

1173

24 / 1080

990

940

760

1080х630

1,15

108

ШКУ-Н-1-24.9

 24U 600x900

 1457  1173  24 / 1080

1090

1040

860

 1080х630

1,27

113

ШКУ-Н-1-33.6

 33U 600x600

 1857  1573  33 /  1480

790

740

560

 1480х630

1,17

117

ШКУ-Н-1-33.8*

 33U 600x800

1857

1573

33 /  1480

990

940

760

1480х630

1,47

124

ШКУ-Н-1-33.9

 33U 600x900

 1857 1573  33 /  1480

1090

1040

860

1480х630

1,62

129

ШКУ-Н-1-42.6

 42U 600x600

 2257  1973  42 / 1880

790

740

560

 1880х630

1,43

133

ШКУ-Н-1-42.8*

 42U 600x800

2257

1973

42 / 1880

990

940

760

1880х630

1,79

140

ШКУ-Н-1-42.9

42U 600x900

 2257  1873  42 / 1880

1090

1040

860

 1880х630

1,97

145

ШКУ-Н-1-42.13**

42U 800x1300-1800**

2250**

1950**

42 / 1880

1300**

**

**

 1880х630

**

**


* красным цветом выделены устаревшие модели, которые не выпускаются.

**примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина (внешняя, внутренняя) - указана на версию шкафа без кондиционера, может меняться в зависимости от типа кондиционера и метода его навески;
- во внешнем габарите шкафа учитывается цоколь высотой 200мм;
- грузоподъемность шкафа (600кг) можно увеличить до 1600кг, путем приобретения дополнительных подпорных элементов;

*** Шкафы ШКУ-Н-1-42.13** заказные изделия. Возможная глубина данных изделий от 1300 мм до 1800 мм. Ширина 800мм. Остальные размеры и веса уточняются при заказе.

****Производитель оставляет за собой право вносить изменения в конструкцию шкафа. Внешние масса-габаритные характеристики шкафов могут меняться. Неизменными остаются рабочие размеры и грузоподъемность!

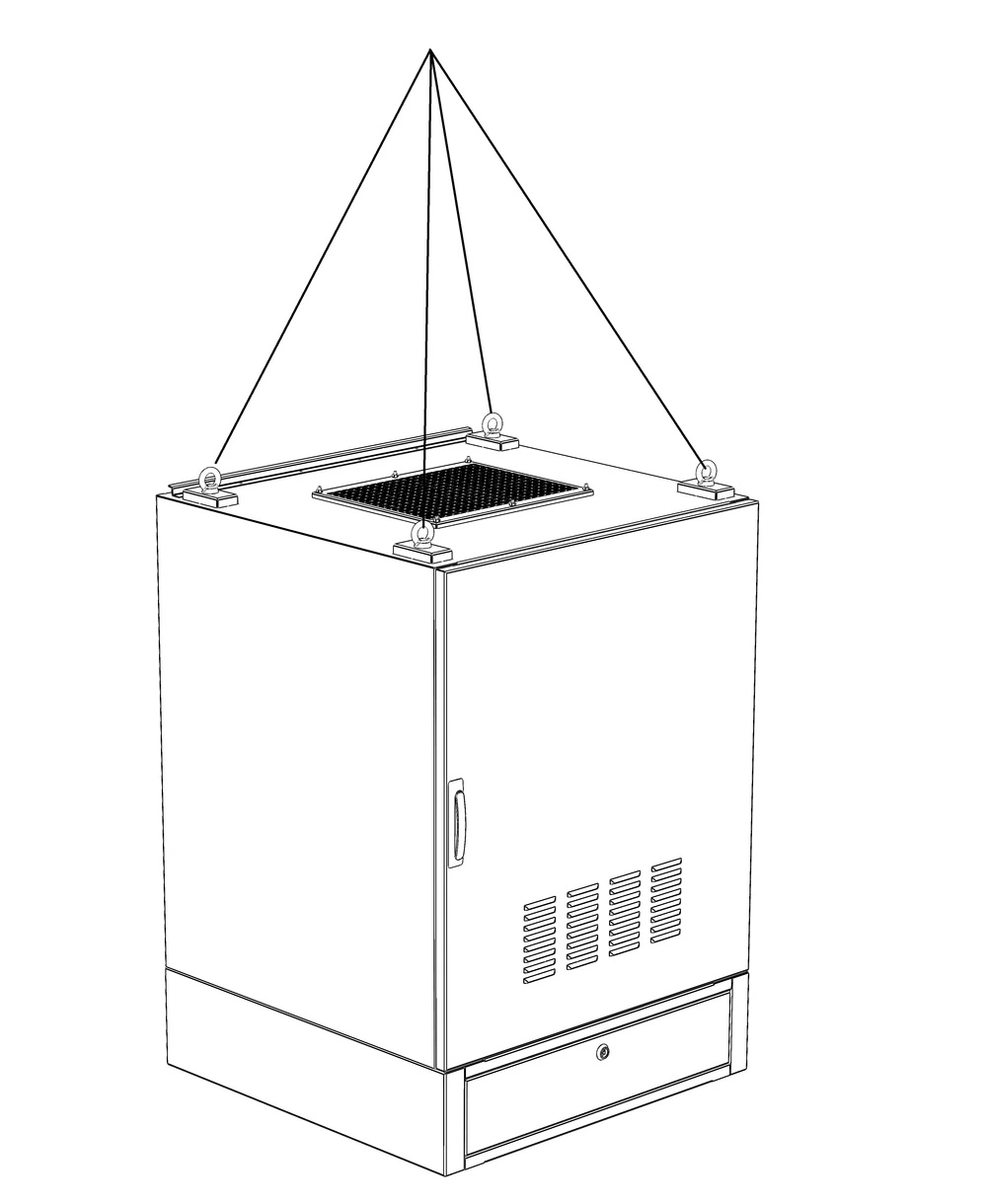

Поставка

Шкаф поставляется в сборе , укомплектованный - в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к  эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на палетте.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.



Характеристики

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:



Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.
Теплоизолятор фольгированный, типа пенофол                             толщиной 10 мм.
Теплопроводность теплоизолятора                                                         0,034 Вт/мК.
Фильтрующий элемент                               ФТ-100-G2 Класс очистки G2 по EN 779.
Конвекция                                                                                                  EN 50272-2.
Класс защиты от пыли и влаги                                                                     IP54-IP55.
Климатическое исполнение                                                      УХЛ 1 по ГОСТ 15150.
Грузоподъемность                                                                                               600 кг.
Внутреннее пространство                                                                           19” стойка.


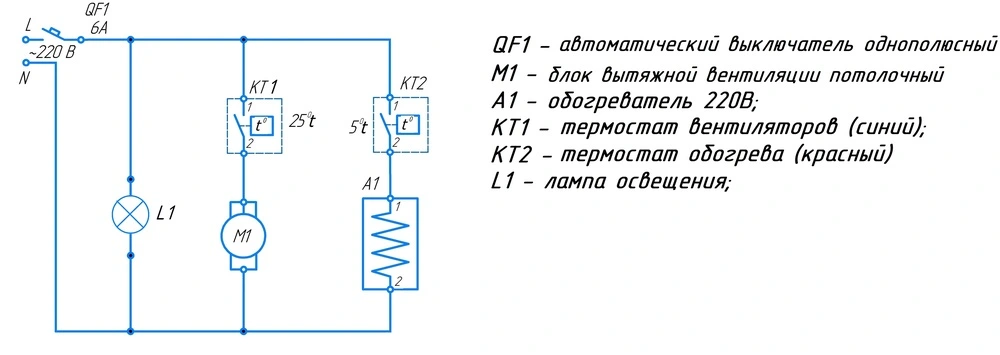

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

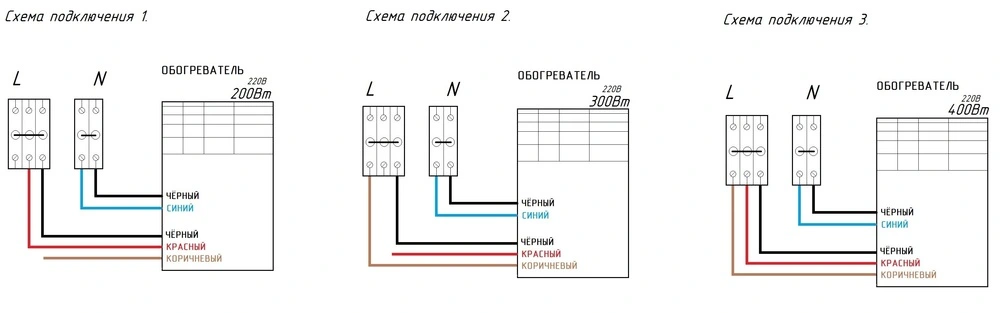

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.
Блок вытяжных вентиляторов.
Термостаты 2 шт.
Напряжение питания климатической системы ~220в.
При температуре внешней среды от -5 до -45оС работает отопитель (печь).
При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.
При температуре внешней среды от +20 до +50оС работает вентилятор .





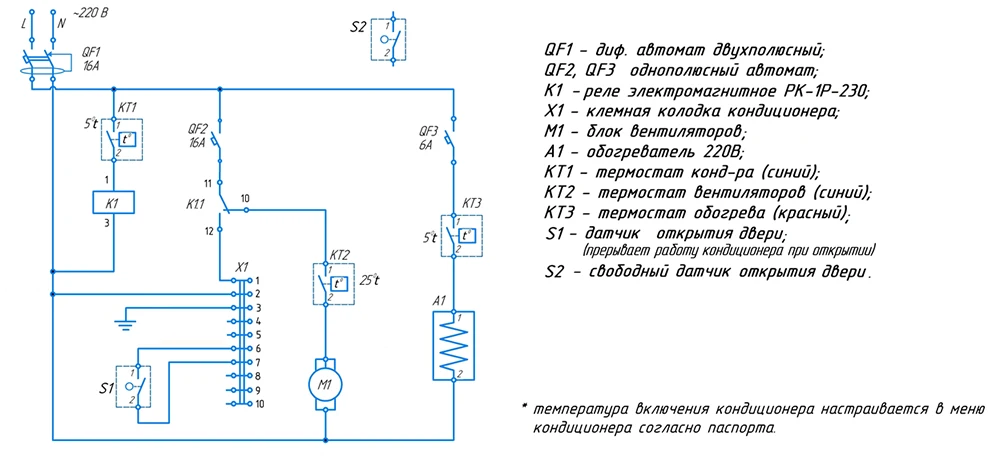

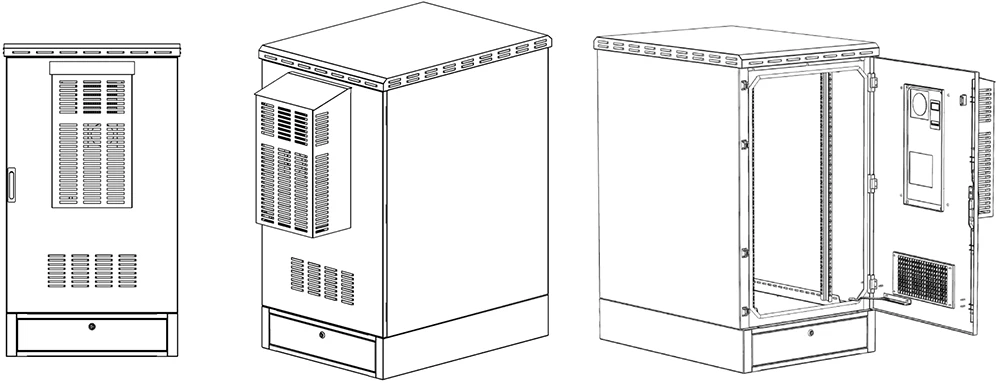

Кондиционеры, используемые в базовых моделях
шкафов ШКУ-H-1-x. Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Комплектация

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-1-Х



наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U(юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей  воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)



1 шт.

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт

Габариты и вес
вес шкафа: 117 кг.
объем шкафа: 1.17 м3
