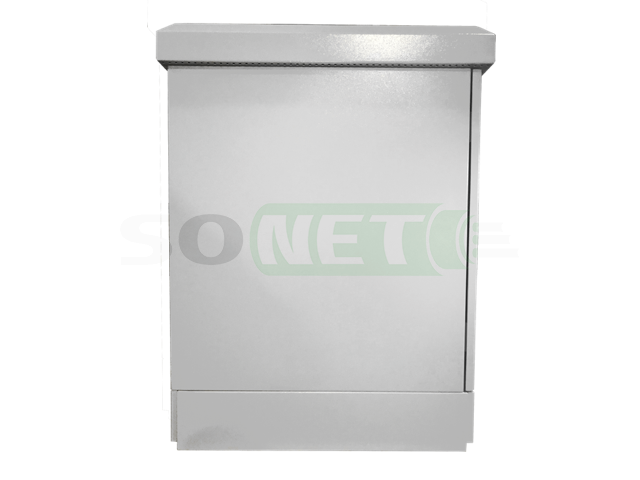

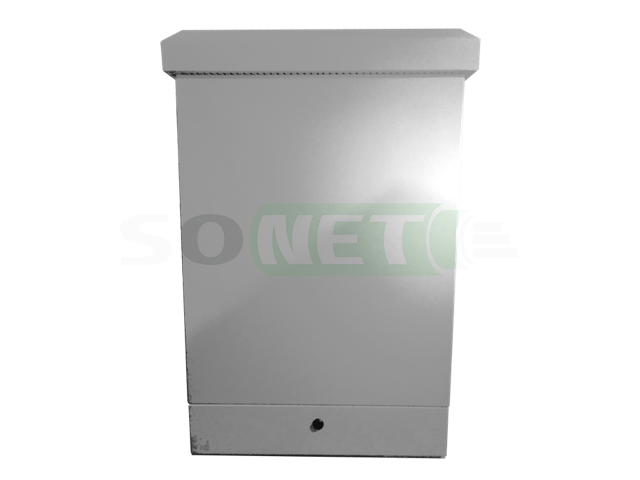

Шкаф климатический напольный 15U 600х800, укомплектованный, Н-1

Шкаф климатический напольный 15U 600х800, укомплектованный, Н-1
Код Сонет: 2499
Артикул: ШКУ-Н-1-15.8
Бренд: ReDGen
Срок поставки: 1 день ?
Рейтинг:
Кол-во:
Итого:

70 125 руб.

Код Сонет: 2499
Артикул: ШКУ-Н-1-15.8

В наличии

О марке: ReDGen

?Розничная цена:

70 125 руб.

?Мелкооптовая цена:

66 385 руб.

?Оптовая цена:

63 112.50 руб.

* Указана цена за 1 шт.
Количество:

Итого:

70 125 руб.

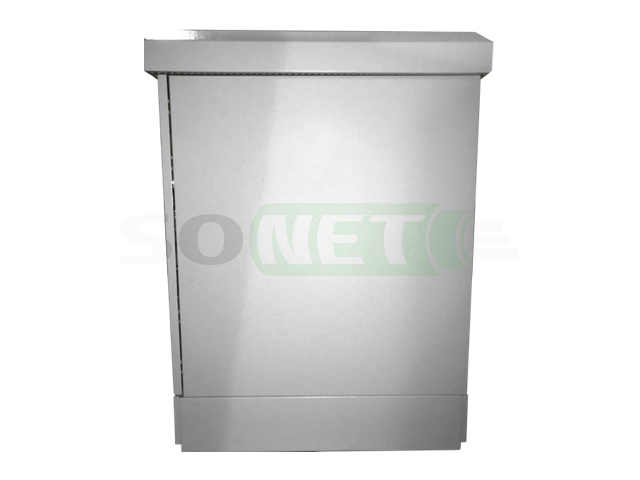

Шкаф  уличный телекоммуникационный 15U 600х800, ШКУ-Н-1-15.8

Публикуемые цены на полностью укомплектованный  шкаф!

Шкафы глубиной 800мм являются устаревшей моделью. В новых проектах ReDGeN рекомендует использовать модели глубиной 900мм.

Шкаф серии ШКУ-Н-х отличается от шкафа ШКУ-П-х наличием цоколя.

ОБЛАСТЬ ПРИМЕНЕНИЯ УЛИЧНЫХ КЛИМАТИЧЕСКИХ 19-ти ДЮЙМОВЫХ ШКАФОВ.

Шкаф настенный уличный климатический ШКУ-Н-1-х телекоммуникационный серверный термошкаф (термоящик) общего назначения в уличном исполнении (outdoor). Серия Н-1 - начальная серия напольных уличных климатических шкафов. Наличие утеплителя и нагревателя с термореле, позволяет поддерживать внутри климатического шкафа свой микроклимат.

Термошкафы применяются при необходимости разместить телекоммуникационное оборудование 19 " или любое другое на улице. Применяются в военных, связных и специальных приложениях…. Класс защиты шкафов не менее IP54. Климатические шкафы могут использоваться как:

· уличные серверные шкафы для размещения промышленных компьютеров и активного коммутационного оборудования.

· уличные шкафы для хабов видеонаблюдения.

· уличные шкафы управления.

· уличные шкафы коммутации.

· шкафы сбора и предобработки любых цифровых и аналоговых данных с передачей их по проводным и беспроводным каналам связи...

Уличные напольные шкафы климатические выпускаются как с 19 " направляющими - серверные, так и без них с монтажной панелью - электромонтажные уличные антивандальные термошкафы.

Шкафы серии ШКУ-Н-1 являются антивандальными и защищают установленное в них оборудование от мародеров.

Уличные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

Шкафы гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

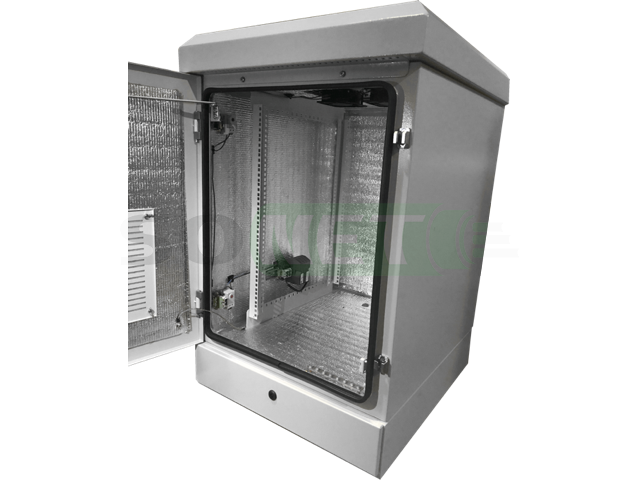

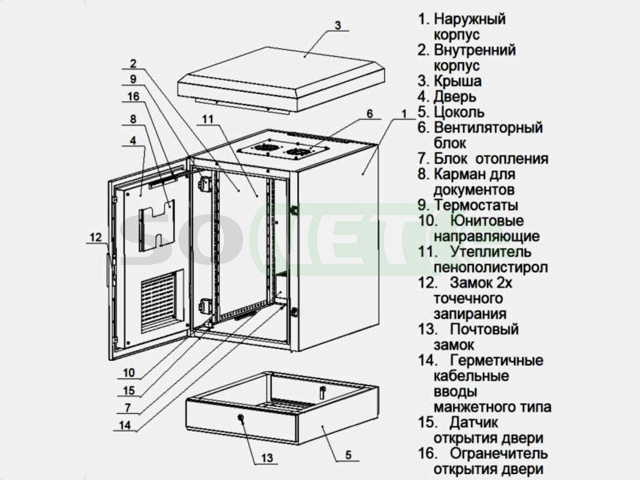

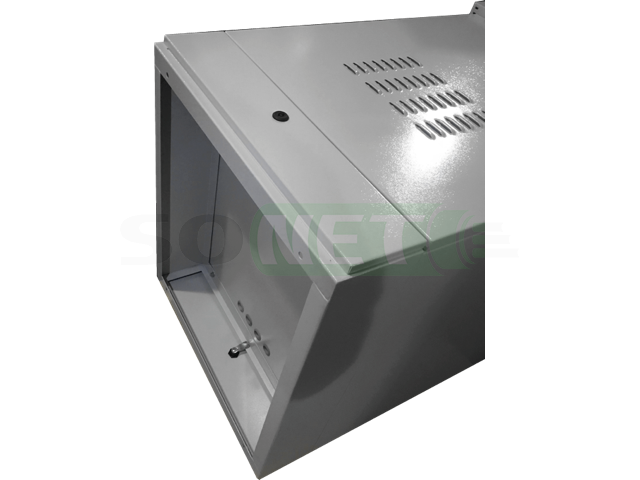

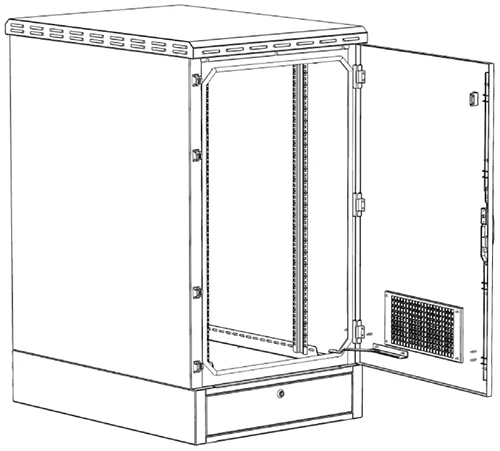

КОНСТРУКТИВ УЛИЧНОГО КЛИМАТИЧЕСКОГО ШКАФА

Конструкция шкафа цельносварная рамная. Материал изготовления сталь марки 08ПС толщиной 1,5 - 2мм.
Утеплитель: фольгированный типа «пенофол», толщиной 10мм. Внутренняя поверхность шкафа покрыта теплоизоляционным материалом.

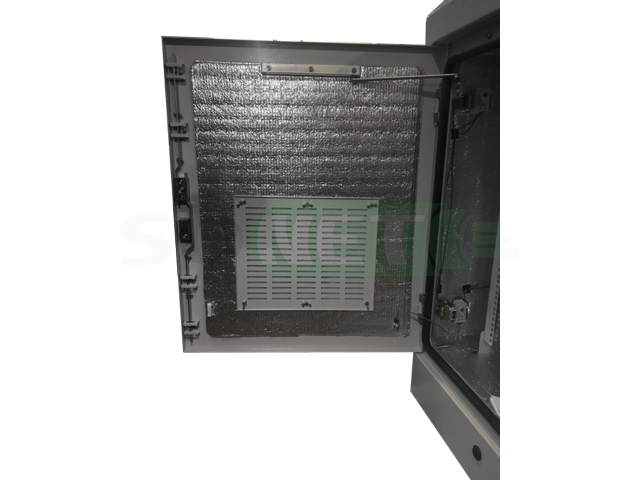

Дверь: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм. Угол открытия двери: 110 градусов, установлены ограничители открытия; Оснащена ригельным замком повышенной надежности с наличием тяг запирания и поворотной ручкой. Наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP защиты. Во фронтовой нижней части двери находятся «жабры» приточной пассивной вентиляции с пылезащитой, оборудованные сменным фильтром;

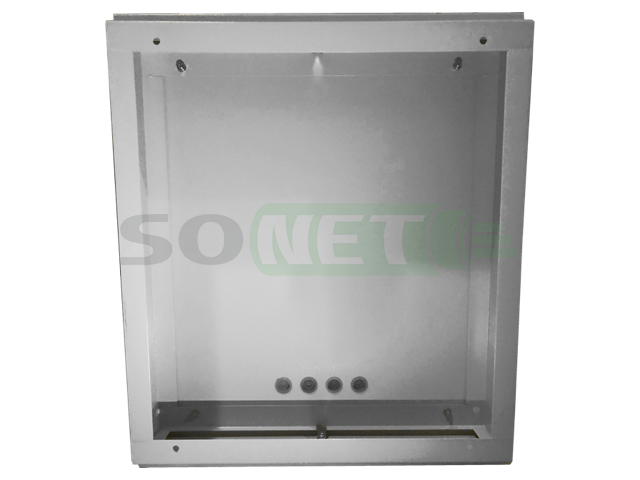

Задняя стенка корпуса: сталь толщиной 1,5 – 2 мм, утеплена, в комплекте кронштейны крепления к стене.

Дно шкафа: сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных вводов манжетного типа 4 шт. (d = 27 мм), кронштейнов для установки монтажных профилей;

Крыша: сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей, для удобства монтажа термошкафа оснащена рым болтами.Крыша шкафа закрыта фальшь крышей. Фальшь крыша - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции.

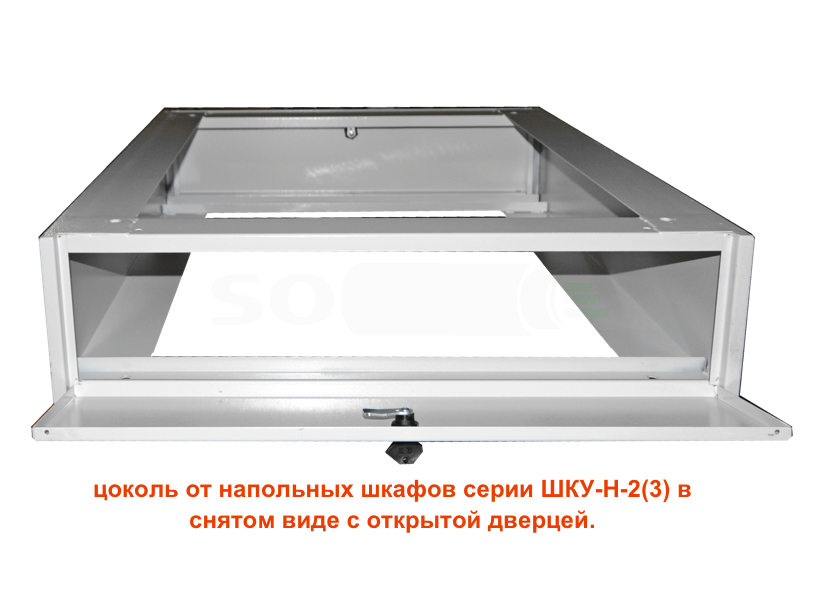

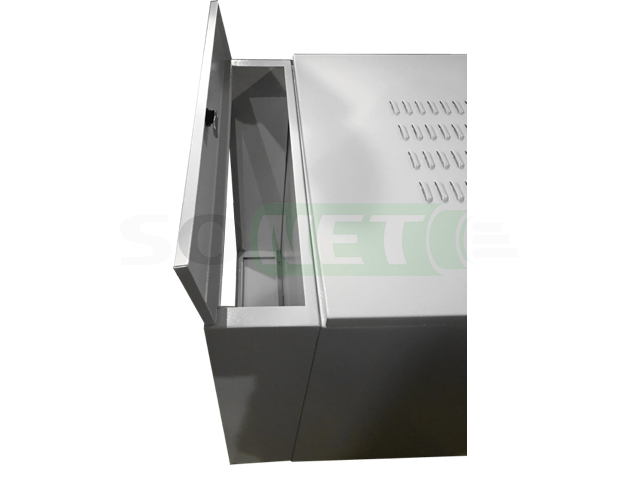

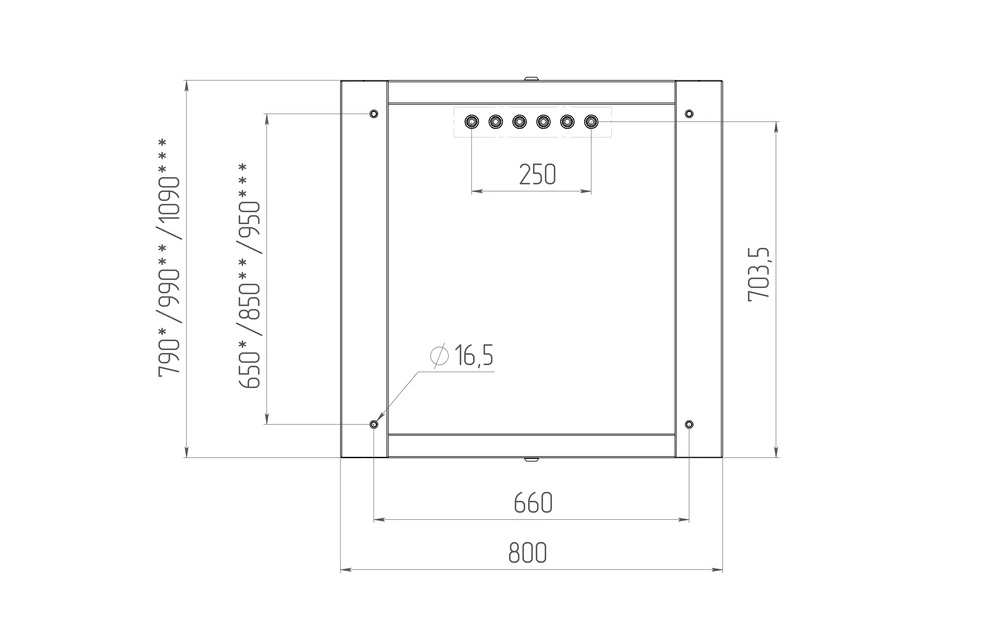

Цоколь: сталь толщиной 1.5мм. Оборудован дверцей с замком. Высота цоколя 200мм

Покраска: ударопрочная полимерно-порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL, и нанесение защитного слоя лака.

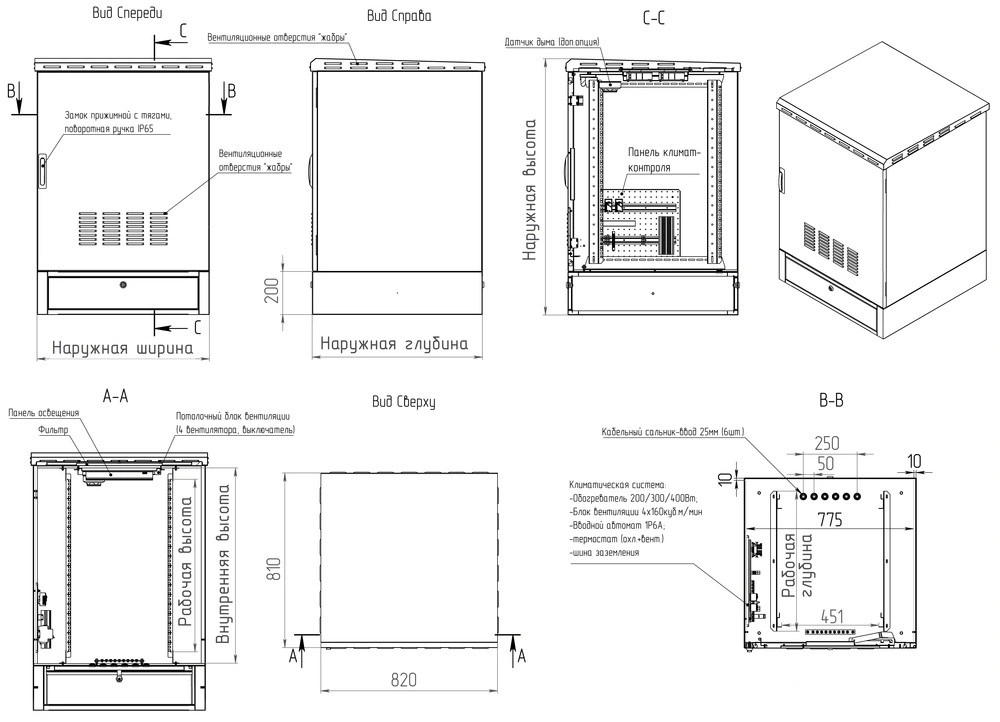

МОДЕЛЬНЫЙ РЯД УЛИЧНЫХ НАВЕСНЫХ ШКАФОВ ШКУ-Н-1-х

артикул

типоразмер

высота

внутрен. высота, мм

рабочая высота,    U / мм

внешняя глубина, мм

внутрен. глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-1-12.6

 12U 600x600







790

740

560



0,58

61

ШКУ-Н-1-12.8

 12U 600x800

923

640

12 / 550

990

940

760

550х630

0,73

66

ШКУ-Н-1-12.9

 12U 600x900







1090

1040

860



0,8

71

ШКУ-Н-1-15.6

 15U 600x600







790

740

560



0,67

67

ШКУ-Н-1-15.8

 15U 600x800

1057

773

15 / 667

990

940

760

667х630

0,84

73

ШКУ-Н-1-15.9

 15U 600x900







1090

1040

860



0,92

78

ШКУ-Н-1-18.6

 18U 600x600







790

740

560



0,75

72

ШКУ-Н-1-18.8

 18U 600x800

1190

906

18 / 810

990

940

760

815х630

0,94

78

ШКУ-Н-1-18.9

 18U 600x900







1090

1040

860



1,04

83

ШКУ-Н-1-24.6

 24U 600x600







790

740

560



0,92

101

ШКУ-Н-1-24.8

 24U 600x800

1457

1173

24 / 1080

990

940

760

1080х630

1,15

108

ШКУ-Н-1-24.9

 24U 600x900







1090

1040

860



1,27

113

ШКУ-Н-1-33.6

 33U 600x600







790

740

560



1,17

117

ШКУ-Н-1-33.8

 33U 600x800

1857

1573

33 /  1480

990

940

760

1480х630

1,47

124

ШКУ-Н-1-33.9

 33U 600x900





1090

1040

860



1,62

129

ШКУ-Н-1-42.6

 42U 600x600







790

740

560



1,43

133

ШКУ-Н-1-42.8

 42U 600x800

2257

1973

42 / 1880

990

940

760

1880х630

1,79

140

ШКУ-Н-1-42.9

 42U 600x900







1090

1040

860



1,97

145


*примечания:
- ширина шкафов одинакова для всех типоразмеров - внешняя 800 мм, внутренняя 780 мм;
- внутренняя высота - внутреннее расстояние от дна шкафа до его крыши;
- внутренняя глубина - внутреннее расстояние от двери до задней стенки;
- рабочая глубина - расстояние по максимально раздвинутым юнитовым стойкам. При этом, минимальное расстояние от двери до передних стоек 130 мм, от задних стоек до задней стенки 50 мм;
- глубина внешняя и внутренняя указана на версию шкафа без кондиционера, и меняется в зависимости от типа кондиционера и метода его навески;

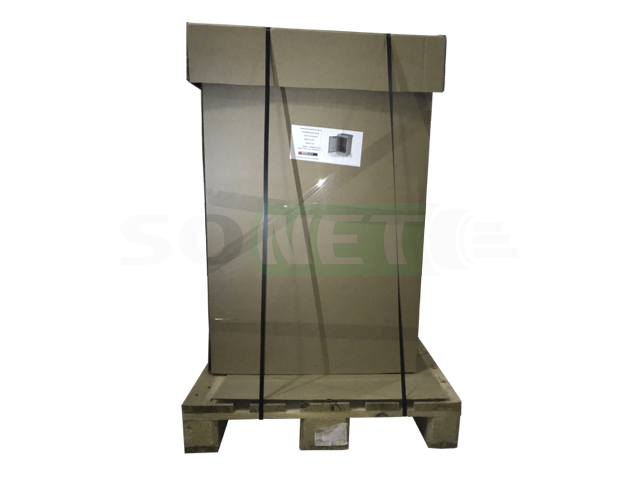

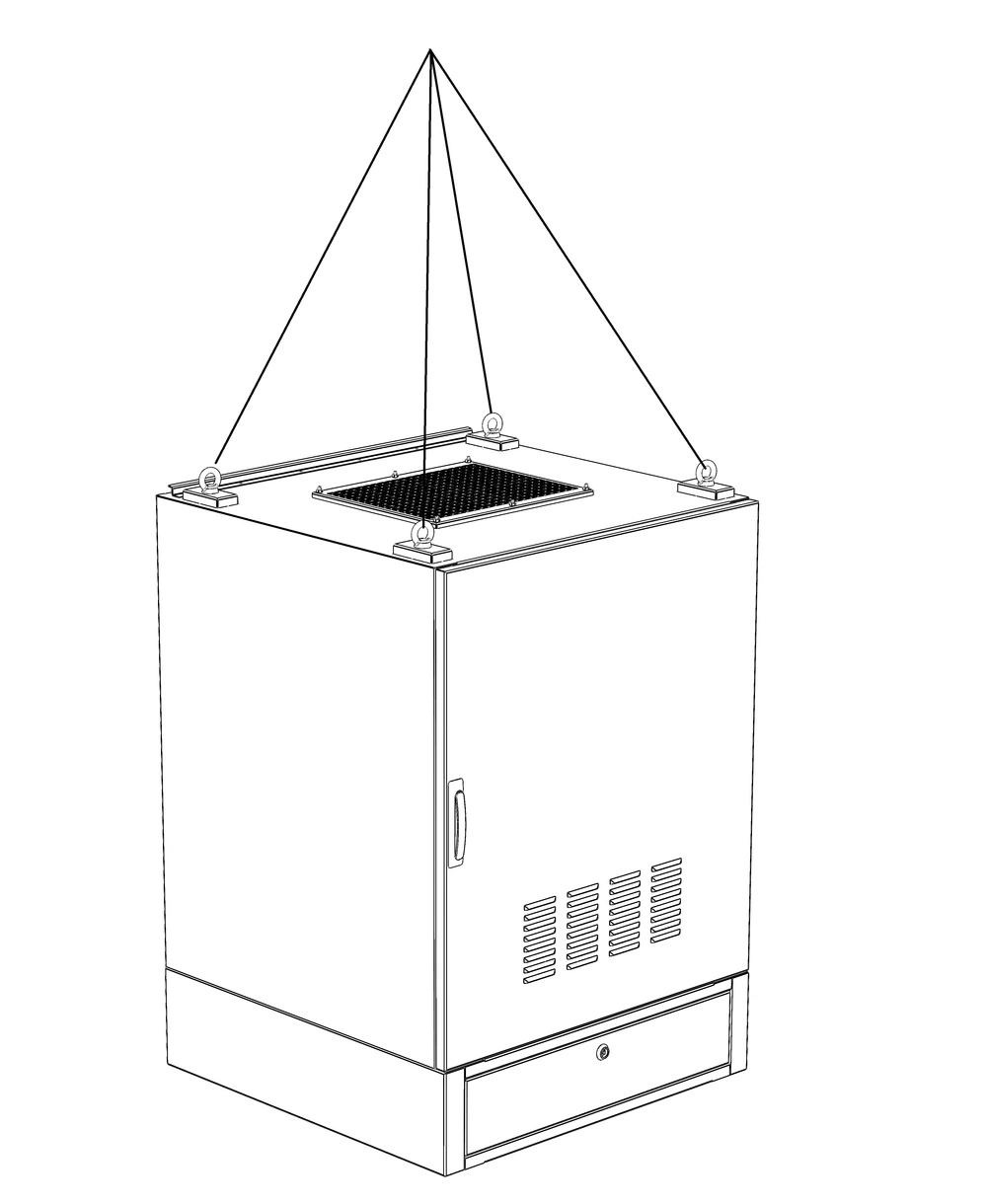

ОТГРУЗКА УЛИЧНОГО ТЕЛЕКОММУНИКАЦИОННОГО ШКАФА

Шкаф поставляется в сборе, укомплектованный – в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на поддоне.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.



Код Сонет:
2499
Артикул:
ШКУ-Н-1-15.8
Бренд:
ReDGen
Юниты:
15
Ширина:
600
Глубина:
800
Серия:
Н-1

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:



Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.

Теплоизолятор фольгированный, типа пенофол                           толщиной 10 мм.

Теплопроводность теплоизолятора                                                       0,034 Вт/мК.

Фильтрующий элемент                               ФТ-100-G2 Класс очистки G2 по EN 779.

Конвекция                                                                                                  EN 50272-2.

Класс защиты от пыли и влаги                                                                   IP54-IP55.

Климатическое исполнение                                                  УХЛ 1 по ГОСТ 15150.

Грузоподъемность                                                                                             .  60 кг.

Внутреннее пространство                                                                         19” стойка.

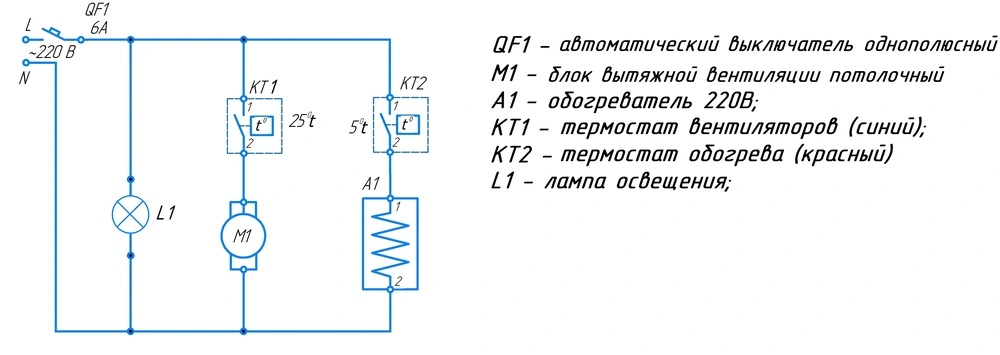

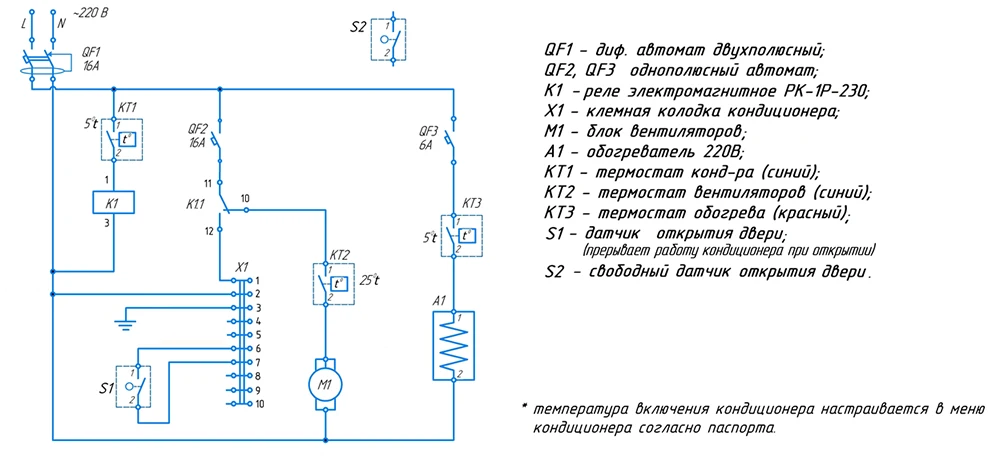

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

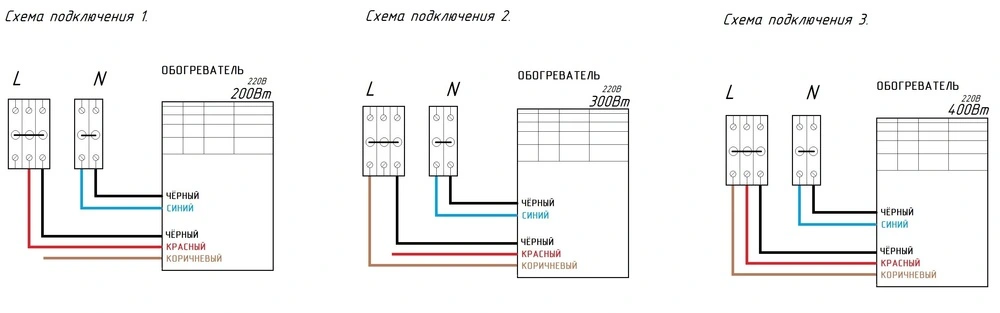

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Блок вытяжных вентиляторов.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.

При температуре внешней среды от +20 до +50оС работает вентилятор .

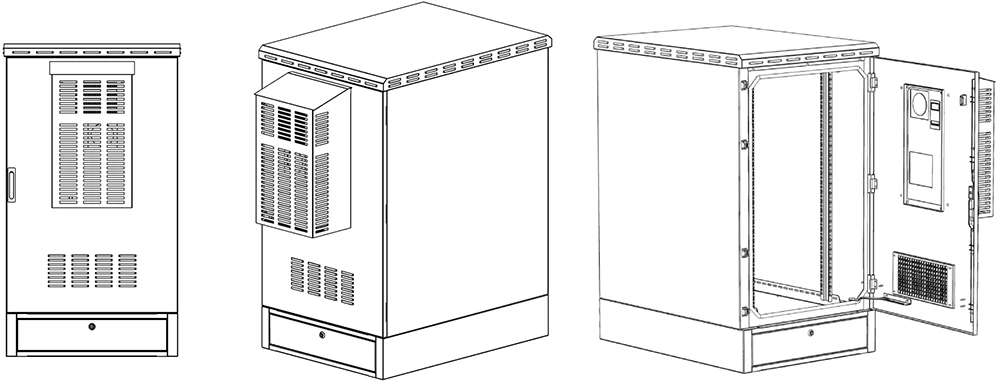

Кондиционеры, используемые в базовых моделях

шкафов ШКУ-Н-1-х.

Геометрические размеры и совместимость.

Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

-

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U



Вид товара
Описание товара
Цены
Шкаф климатический напольный 15U 600х800, укомплектованный, Н-1
Код Сонет: 2499
Артикул: ШКУ-Н-1-15.8
Бренд: ReDGen
Срок поставки: 1 день ?
Рейтинг:
70 125 руб. (Розничная цена)
66 385 руб. (Мелкооптовая цена)
63 112.50 руб. (Оптовая цена)
вес шкафа: 73кг.
объем шкафа: 0.84 м3

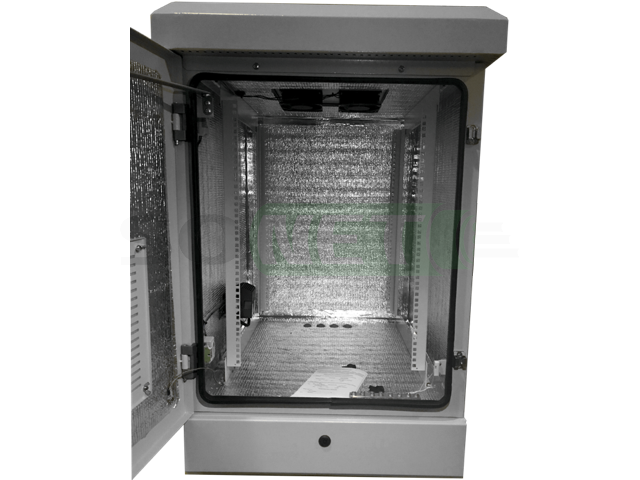

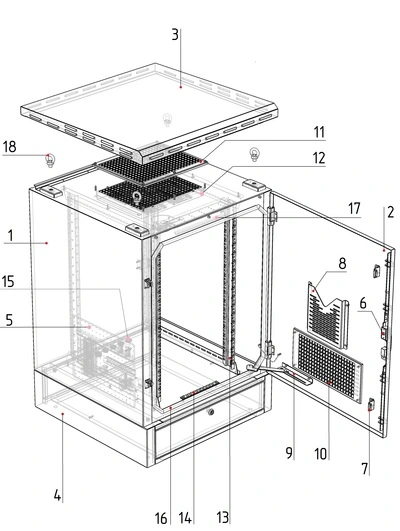

БАЗОВАЯ КОМПЛЕКТАЦИЯ ШКАФА ШКУ-Н-1-Х



наименование

Базовая характеристика

количество

19 дюймовые направляющие

На высоту шкафа в U (юнит)

4шт

Блок вентиляции в крышу состоит из:

вентилятор с подачей  воздуха 140 м3/час

4 шт для шкафов 6-24U

6 шт для шкафов 33-42U

Сменный фильтр на вентиляцию (жабры)



1 шт.

Шина заземления

8 точек заземления. медная

1 шт

Термостат



2 шт

Датчик открытия двери

Тип: ИО 102-16/2

1 шт

Нагреватель

Трехрежимный 150/250/400Вт

1 шт

Блок освещения



1 шт

Замок на дверь



1 шт

Цоколь с дверцей

высота цоколя 200мм

1 шт

Комплект ключей



2 шт

Набор кабельных вводов варианты:

сальник-ввод D32-37

сальник-ввод D25-27

сальник-ввод D20-22

6шт

6шт

8шт

Паспорт на шкаф



1 шт



Redgen Сертификат соответствия Таможенный союз
Сертификат Соответствия Redgen
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Комплект винт с шайбой и гайкой (упаковка 50 штук)
Код Сонет: 2922
Артикул: JD01
Срок поставки: 1 день ?
Рейтинг:
435 руб. (Розничная цена)
411.80 руб. (Мелкооптовая цена)
391.50 руб. (Оптовая цена)
* цена за 1 .

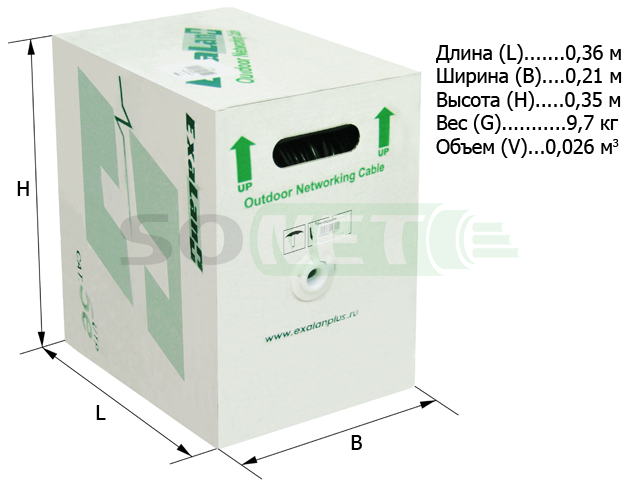

Витая пара UTP 4 пары, кат 5е, PE внешн. до -60C, 305 м (Exalan)
Витая пара UTP 4 пары, кат 5е, PE внешн. до -60C, 305 м (Exalan)
Витая пара UTP 4 пары, кат 5е, PE внешн. до -60C, 305 м (Exalan)
Код Сонет: 1747
Артикул: EХ01-105
Срок поставки: 5 дней ?
Рейтинг:
6 500 руб. (Розничная цена)
6 157 руб. (Мелкооптовая цена)
6 050 руб. (Оптовая цена)
* цена за 1 .

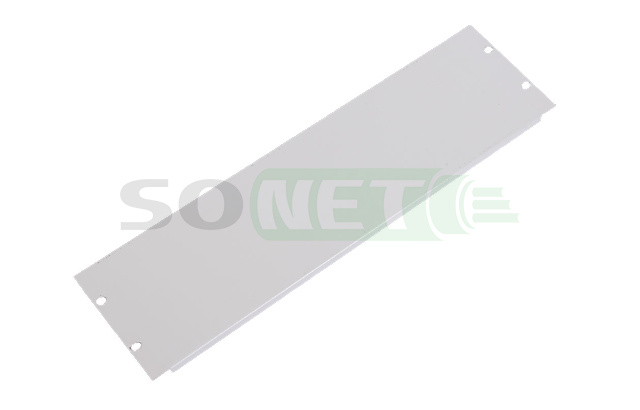

Заглушка 19" 1U (RedGen, ЦМО)
Заглушка 19" 1U (RedGen, ЦМО)
Заглушка 19" 1U (RedGen, ЦМО)
Код Сонет: 2701
Артикул: ФП-1
Срок поставки: 1 день ?
Рейтинг:
318.20 руб. (Розничная цена)
294.55 руб. (Мелкооптовая цена)
279.50 руб. (Оптовая цена)
* цена за 1 .
Патч панель UTP 19" 1U 24xRJ-45/IDC110 кат 5e (СКС Exalan+)
Патч панель UTP 19" 1U 24xRJ-45/IDC110 кат 5e (СКС Exalan+)
Патч панель UTP 19" 1U 24xRJ-45/IDC110 кат 5e (СКС Exalan+)
Код Сонет: 3101
Артикул: EX03-924\VP-7424-C5E
Срок поставки: 1 день ?
Рейтинг:
1 635.46 руб. (Розничная цена)
1 553.71 руб. (Мелкооптовая цена)
1 482.15 руб. (Оптовая цена)
* цена за 1 .

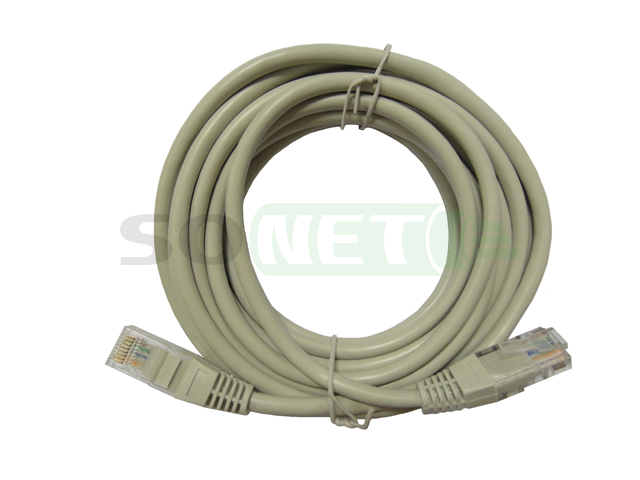

Патч корд UTP кат.5e, 5м PVC серый
Патч корд UTP кат.5e, 5м PVC серый
Патч корд UTP кат.5e, 5м PVC серый
Код Сонет: 1270
Артикул: LAN102-150\FX-6001-C5E
Срок поставки: 1 день ?
Рейтинг:
208.34 руб. (Розничная цена)
186.40 руб. (Мелкооптовая цена)
175.43 руб. (Оптовая цена)
* цена за 1 .
Оптический кросс 19" 1U  8/16/24 порта, с аксессуарами,без вставок,без сплайс-кассеты (черный)
783 руб. (Розничная цена)
741.24 руб. (Мелкооптовая цена)
704.70 руб. (Оптовая цена)
* цена за 1 .
Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Горизонтальный органайзер 19" 1U, 5 колец, черный металлич.
Код Сонет: 2601
Артикул: JRP1
Срок поставки: 1 день ?
Рейтинг:
361.88 руб. (Розничная цена)
325.68 руб. (Мелкооптовая цена)
308.80 руб. (Оптовая цена)
* цена за 1 .

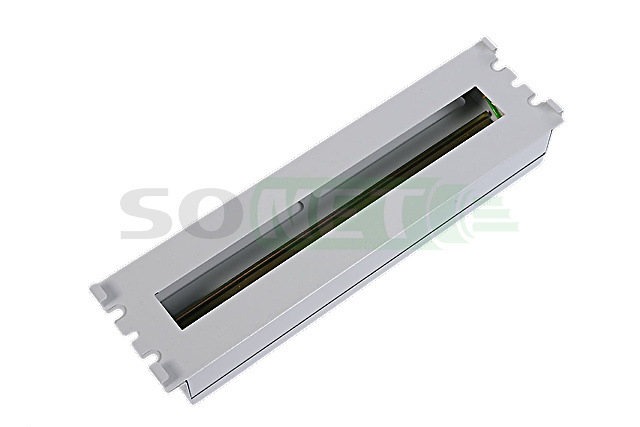

Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Код Сонет: 2626
Артикул: КП-АВ
Срок поставки: 1 день ?
Рейтинг:
1 062.17 руб. (Розничная цена)
966.96 руб. (Мелкооптовая цена)
873.19 руб. (Оптовая цена)
* цена за 1 .

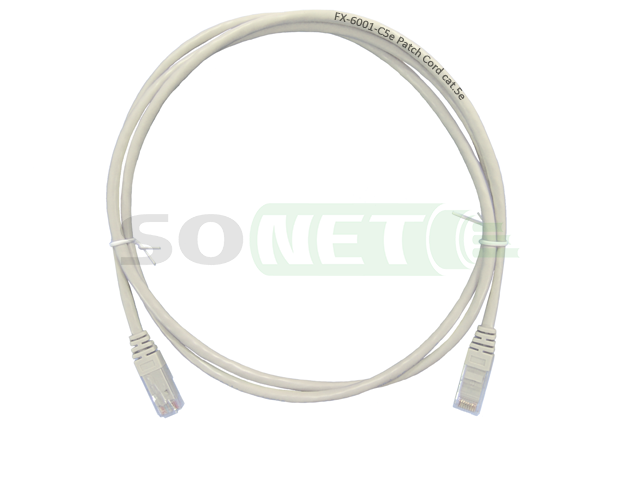

Патч корд UTP кат.5e, 2м PVC серый
Патч корд UTP кат.5e, 2м PVC серый
Патч корд UTP кат.5e, 2м PVC серый
Код Сонет: 1268
Артикул: LAN102-120\FX-6001-C5E
Срок поставки: 1 день ?
Рейтинг:
90 руб. (Розничная цена)
80.53 руб. (Мелкооптовая цена)
75.80 руб. (Оптовая цена)
* цена за 1 .

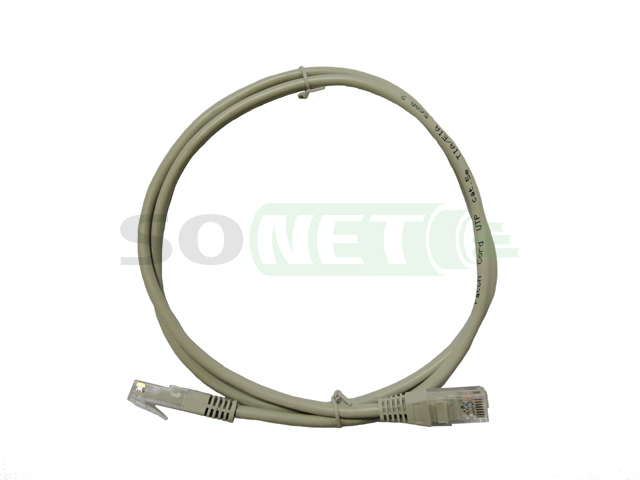

Патч корд UTP кат.5e, 1м PVC серый
Патч корд UTP кат.5e, 1м PVC серый
Патч корд UTP кат.5e, 1м PVC серый
Код Сонет: 1267
Артикул: LAN102-110\FX-6001-C5E
Срок поставки: 1 день ?
Рейтинг:
54.99 руб. (Розничная цена)
49.21 руб. (Мелкооптовая цена)
46.32 руб. (Оптовая цена)
* цена за 1 .

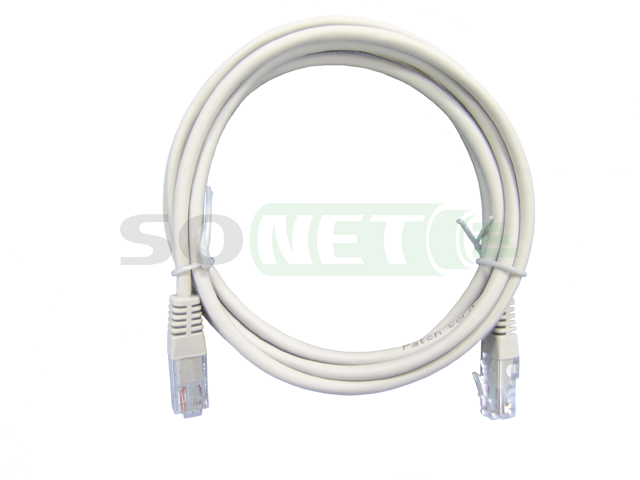

Патч корд UTP кат.5e, 3м PVC серый
