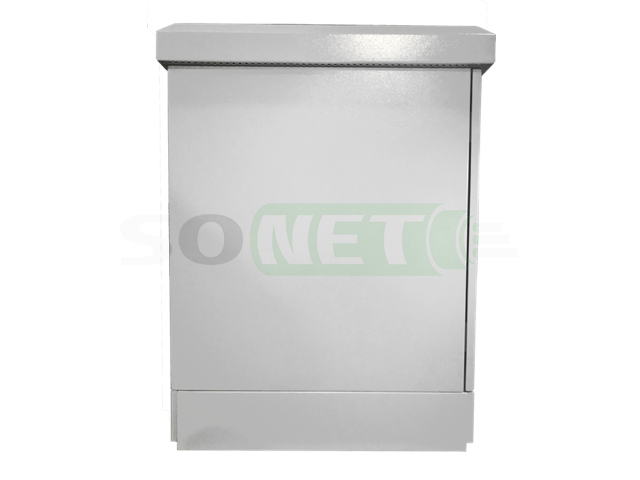

Шкаф климатический напольный 24U 600х900, укомплектованный, Н-1

Шкаф климатический напольный 24U 600х900, укомплектованный, Н-1
Код Сонет: 29589
Артикул: ШКУ-Н-1-24.9
Бренд: ReDGen
Срок поставки: 25-35 рабочих дней ?
Рейтинг:
Кол-во:
Итого:

87 888 руб.

Код Сонет: 29589
Артикул: ШКУ-Н-1-24.9

На заказ
Срок поставки: 25-35 рабочих дней

О марке: ReDGen

?Розничная цена:

87 888 руб.

?Мелкооптовая цена:

83 200.64 руб.

?Оптовая цена:

79 099.20 руб.

* Указана цена за 1 шт.
Количество:

Итого:

87 888 руб.

Полезная информация
Сертификат Соответствия Redgen
Паспорт
Описание

Шкаф  климатический серверный напольный 24U 600х900, ШКУ-Н-1-24.9 (новая модель 2021г)

Публикуемые цены на полностью укомплектованный  шкаф!

Серия шкафов ШКУ-Н-1-х это начальная серия напольных уличных климатических шкафов.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Термошкаф (термоящик) серверный уличный высотой 24U - ШКУ-Н-1-24.9 утеплен и оборудован климатической системой. Предназначен для размещения различного телекоммуникационного оборудования и приборов в уличных условиях (исполнение outdoor). Благодаря системе поддержания климата, термошкаф востребован для создания: шкафов управления, серверных, связных, специальных и военных приложений, систем видеоконтроля и видеонаблюдения, коммуникационных шкафов...

Шкафы являются антивандальными и гарантируют надежную защиту (IP 54-55) от климатических воздействий и нанесения преднамеренных механических повреждений, установленного в них 19-дюймового или электротехнического оборудования.

Уличные напольные всепогодные климатические шкафы (термошкафы) производства ReDGeN предназначены для эксплуатации на открытом воздухе при температуре окружающей среды от -40°С до +40°С.

 От навесных шкафов серии ШКУ-П1 отличаются наличием цоколя, с запираемой дверцей.

КОНСТРУКЦИЯ КОРПУСА

Цельносварная рамная, сталь 1,5 -2мм.

УТЕПЛИТЕЛЬ

Фольгированный утеплитель типа пенофол толщиной 10мм.

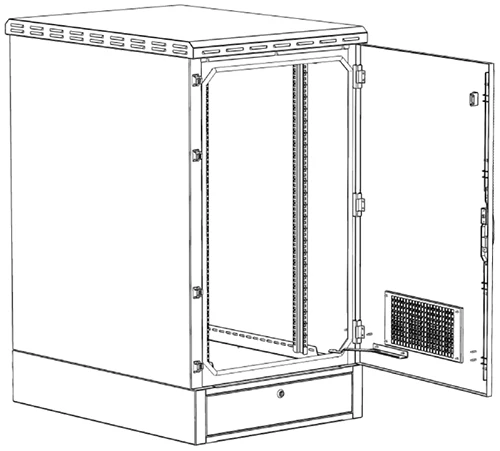

ДВЕРИ

  • тип двери: цельнометаллическая глухая сейфовая, сталь 1,5 - 2мм;
  • внутренняя поверхность: покрытие теплоизоляционным материалом ( пенофол  10мм), наличие уплотнителя по периметру для обеспечения плотности закрывания, теплоизоляции и IP - защиты;
  • воздухообмен: наличие приточных воздуховодов пассивной вентиляции (жабры);
  • пылезащита: наличие сменных фильтров;
  • угол открытия двери: 110 градусов, установлены ограничители открытия;
  • тип замка: замок ригельный повышенной надежности с наличием тяг запирания и поворотной ручки открытия двери.

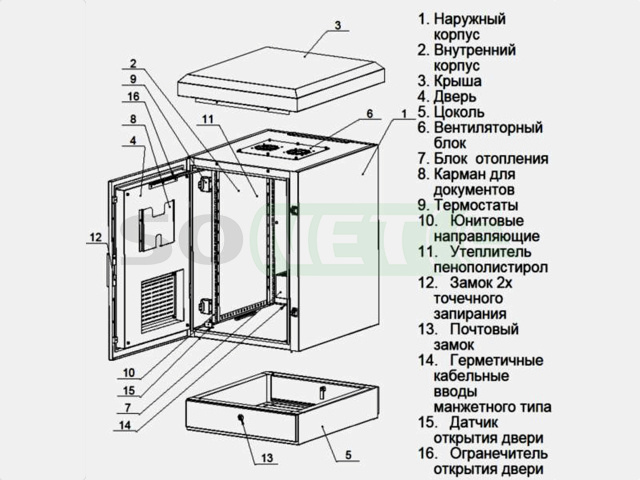

КОНСТРУКТИВ уличного климатического шкафа

  • боковые панели корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя;
  • задняя панель корпуса: сталь толщиной 1,5 – 2 мм, наличие утеплителя. В комплекте кронштейны крепления к стене;

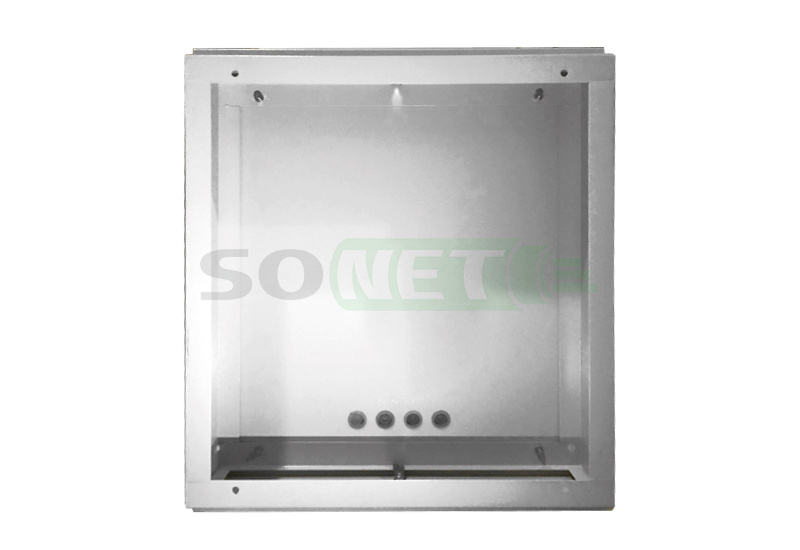

  • нижняя панель корпуса (днище): сталь толщиной 1,5 – 2 мм, наличие утеплителя, герметичных кабельных  вводов манжетного  типа  4 шт. (d = 27 мм), кронштейнов  для  установки  монтажных профилей;
  • верхняя панель корпуса (крыша): сталь толщиной 1,5 – 2 мм, наличие утеплителя, отверстия для установки вентиляторного блока, кронштейнов для установки монтажных профилей;

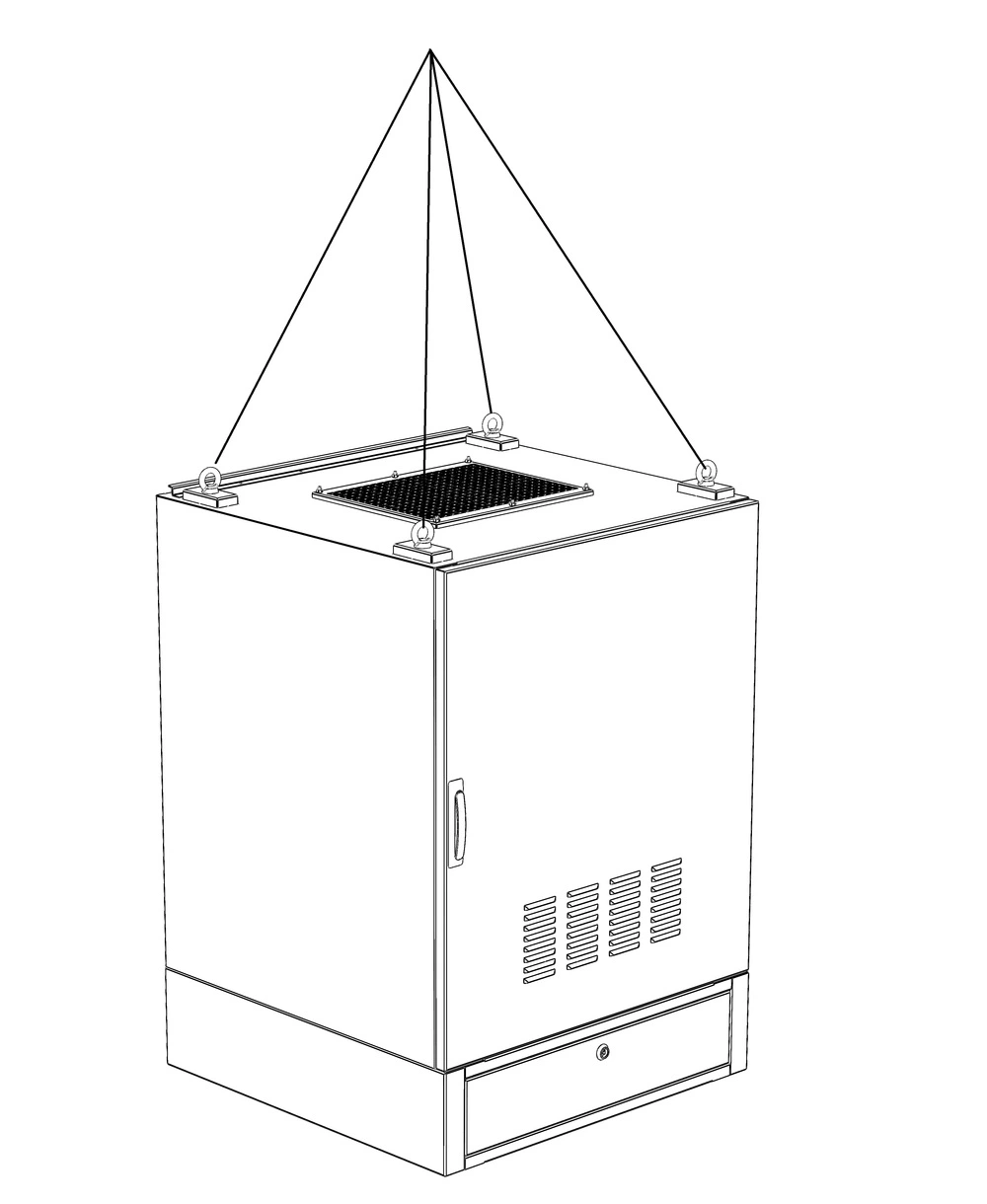

  • крыша шкафа: состоит из фальшкрыши - съемная, трапециевидной формы, сталь толщиной 1,5 - 2 мм, наличие воздуховодов вытяжной вентиляции, и крыши с местом установки вентилятора и сменных фильтров, для удобства монтажа термошкафа оснащена рым болтами.
  • вертикальные направляющие 19’’ (монтажные профили): сталь толщиной 1,5 – 2 мм, 4 шт.,  регулируются по глубине. Покрытие: оцинковка или полимерно - порошковое покрытие;
  • система заземления: наличие шины 8 подключений, комплекта заземления;

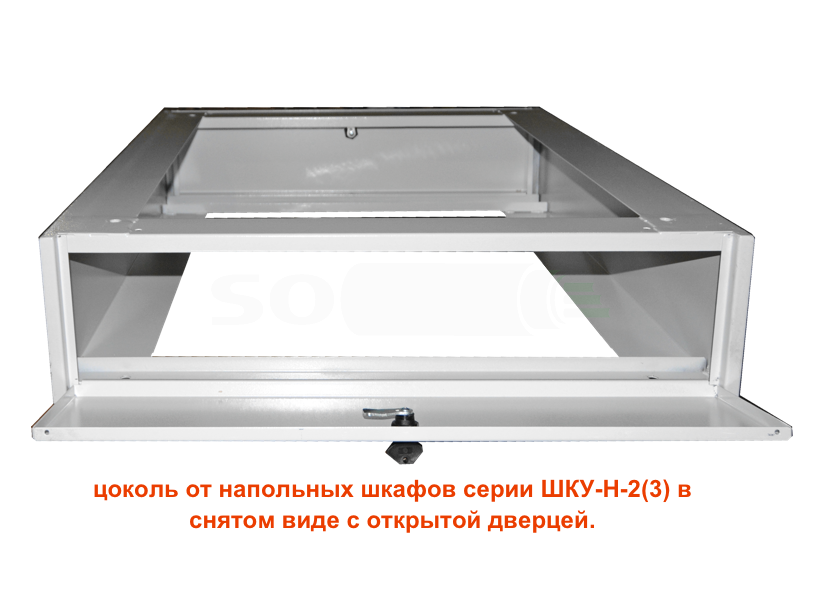

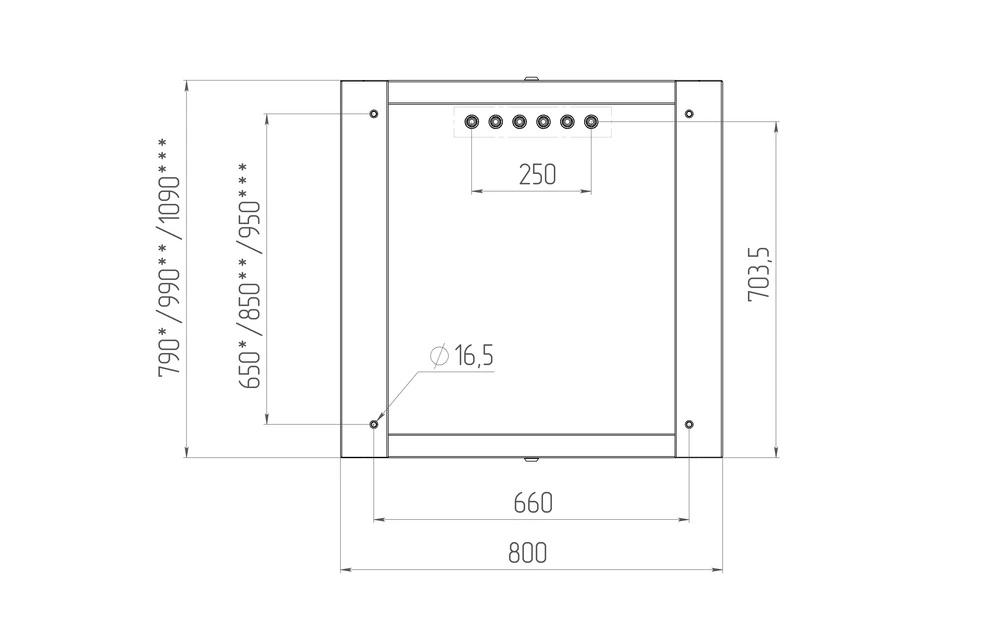

  • цоколь: листовая сталь 1.5-2мм без утеплителя, дверца запирается на точечный замок.

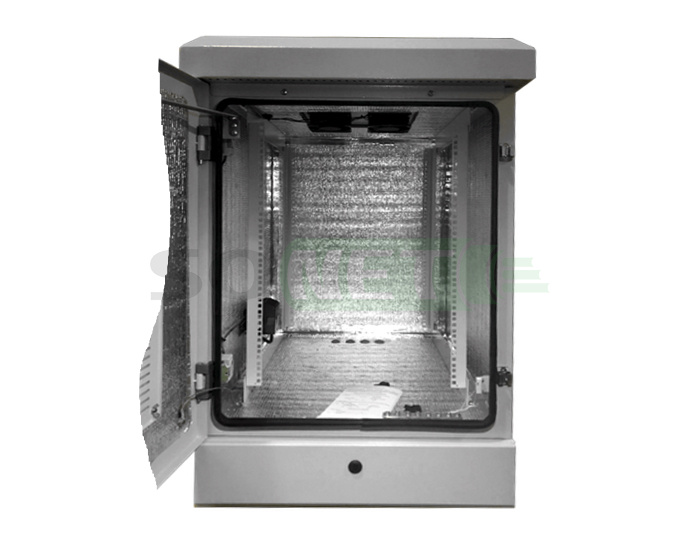

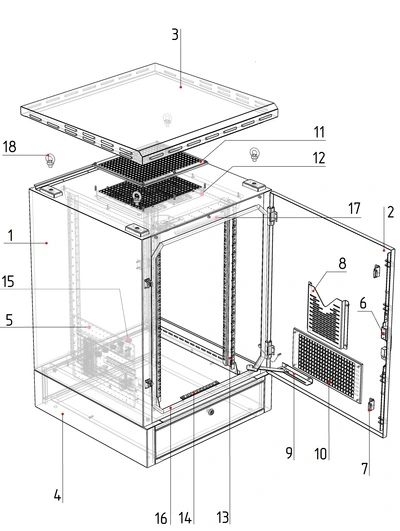

КОМПЛЕКТАЦИЯ ТЕРМОШКАФА:

  • цоколь с дверцей;
  • активная вентиляция: съемный блок вентиляторов 2 – 4 шт. с термостатом и оборудована сменным фильтром;
  • активный обогрев: тепловентилятор (печь с активным обдувом для равномерного распределения теплого воздуха по всей емкости корпуса шкафа);
  • система заземления: наличие шины для 8-ми подключений, комплект заземления;
  • пылезащита: наличие сменных фильтров;
  • сигнализация несанкционированного доступа: наличие датчика открытия двери;
  • герметичные кабельные вводы.
  • крыша с установленными вентиляторами и Рым болтами.

Возможна поставка шкафа без 19" направляющих с монтажной панелью.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Кондиционер, датчик пожарной безопасности, датчик влаги (гигростат), датчик учета электроэнергии, датчик вибраций, светильник, кронштейн мачтового крепления (для установки и крепления шкафа к столбу), задняя открывающаяся дверь. монтажная панель, различные кронштейны крепления оборудования, гравитационные шторки на вентиляцию.

ДОСТУП К ОБОРУДОВАНИЮ

– тип доступа: фронтальный.

ПОКРАСКА

Ударопрочная полимерно - порошковая, устойчивая к воздействиям внешней среды, цвет светло - серый (RAL 7035, тип шагрень) или черный (по запросу) (RAL 9005, тип шагрень). Возможна покраска ПАРТИИ шкафов в любой цвет из палитры RAL.

ОСОБЕННОСТИ КОНСТРУКТИВА УЛИЧНОГО ШКАФА

Защита от конденсата:

1)    Расположение вентиляторных блоков в крыше шкафа - выводят воздух и излишнюю влагу  через крышу вверх.

2)    Вмонтирована печь с конвекцией, т.е. принудительный обдув - обеспечивает равномерное распределение тёплого воздуха по всей ёмкости корпуса шкафа.

Защита от намерзания:

1)     Конструктив изделия представляет собой термос с утеплителем в передней двери, боковых и задней стенках, днище, крыше.

2)     Конструктив исключает возникновение мест конденсации влаги и обмерзание аппаратуры.

Экономия полезной емкости:

      Компактное размещение активного оборудования позволяет сохранять полезную емкость равную заявленной в конструктиве.

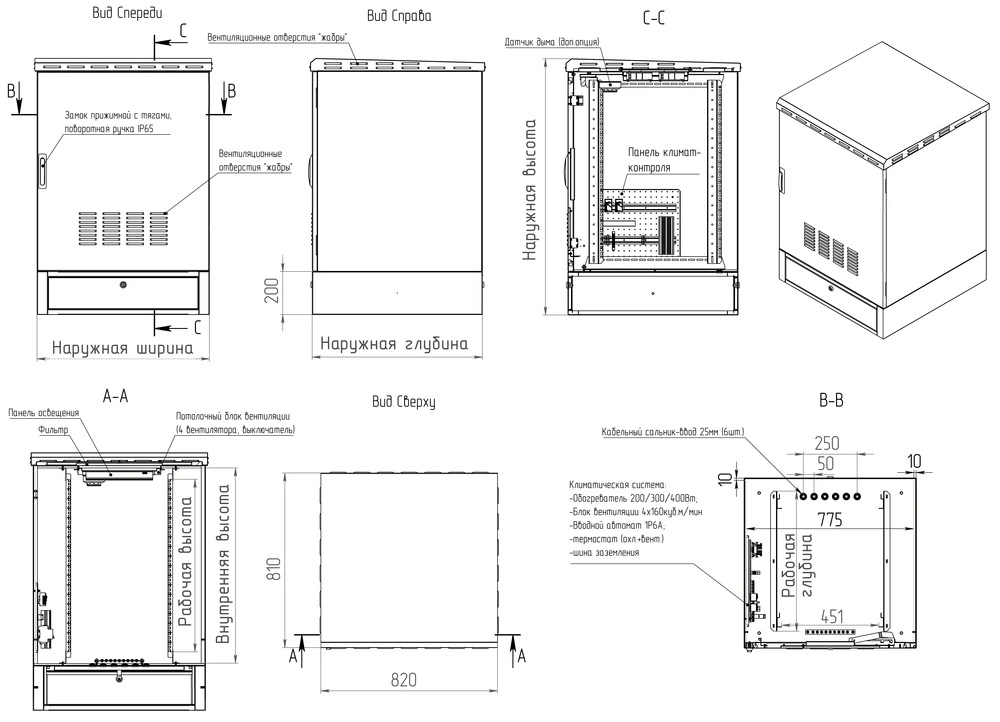

Стандартные размеры серийно выпускаемых шкафов ШКУ-Н1

артикул

типо-

размер

Высота, U/мм

внешняя глубина, мм

рабочая глубина (макс), мм

размеры дверного проема, ВхШ, мм

Объем, м.куб.

 вес, кг

ШКУ-Н-1-12.6

 12U 600x600



790

560



0,58

61

ШКУ-Н-1-12.8

 12U 600x800

12/923

990

760

550х630

0,73

66

ШКУ-Н-1-12.9

 12U 600x900



1090

860



0,8

71

ШКУ-Н-1-15.6

 15U 600x600



790

560



0,67

67

ШКУ-Н-1-15.8

 15U 600x800

15/1057

990

760

667х630

0,84

73

ШКУ-Н-1-15.9

 15U 600x900



1090

860



0,92

78

ШКУ-Н-1-18.6

 18U 600x600



790

560



0,75

72

ШКУ-Н-1-18.8

 18U 600x800

18/1190

990

760

815х630

0,94

78

ШКУ-Н-1-18.9

 18U 600x900



1090

860



1,04

83

ШКУ-Н-1-24.6

 24U 600x600



790

560



0,92

101

ШКУ-Н-1-24.8

 24U 600x800

24/1457

990

760

1080х630

1,15

108

ШКУ-Н-1-24.9

 24U 600x900



1090

860



1,27

113

ШКУ-Н-1-33.6

 33U 600x600



790

560



1,17

117

ШКУ-Н-1-33.8

 33U 600x800

33/1857

990

760

1480х630

1,47

124

ШКУ-Н-1-33.9

 33U 600x900



1090

860



1,62

129

ШКУ-Н-1-42.6

 42U 600x600



790

560



1,43

133

ШКУ-Н-1-42.8

 42U 600x800

42/2257

990

760

1880х630

1,79

140

ШКУ-Н-1-42.9

 42U 600x900



1090

860



1,97

145


* Примечания: Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 780 мм;

Поставка

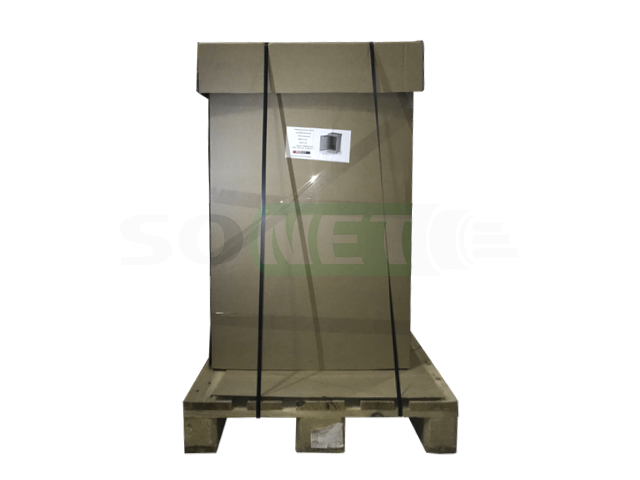

Шкаф поставляется в сборе , укомплектованный - в базовой комплектации или по спецификации заказчика - оборудованием: контроллером и датчиками, готов к  эксплуатации.  Контроллер и датчики устанавливаются и настраиваются в заводских условиях. Упаковка из 5-и слойного гофрокартона (1 транспортное место) на палетте.

НЕСТАНДАРТНЫЕ РЕШЕНИЯ

Производим любые нестандартные климатические конструкции по техническому заданию заказчика. Поможем составить ТЗ на климатический шкаф. Большая база готовых внедренных решений. Возможно быстрое изготовление образца термошкафа и 3D модель.




Характеристики
Код Сонет:
29589
Артикул:
ШКУ-Н-1-24.9
Бренд:
ReDGen
Юниты:
24
Ширина:
600
Глубина:
900
Серия:
Н-1

ФИЗИЧЕСКИЕ ПАРАМЕТРЫ:



Материал изготовления шкафа сталь 08ПС толщиной                                     1,5мм.

Теплоизолятор фольгированный, типа пенофол                           толщиной 10 мм.

Теплопроводность теплоизолятора                                                       0,034 Вт/мК.

    Фильтрующий элемент                               ФТ-100-G2 Класс очистки G2 по EN 779.

Конвекция                                                                                                  EN 50272-2.

Класс защиты от пыли и влаги                                                                   IP54-IP55.

Климатическое исполнение                                                  УХЛ 1 по ГОСТ 15150.

Грузоподъемность                                                                                             600 кг.

Внутреннее пространство                                                                         19” стойка.

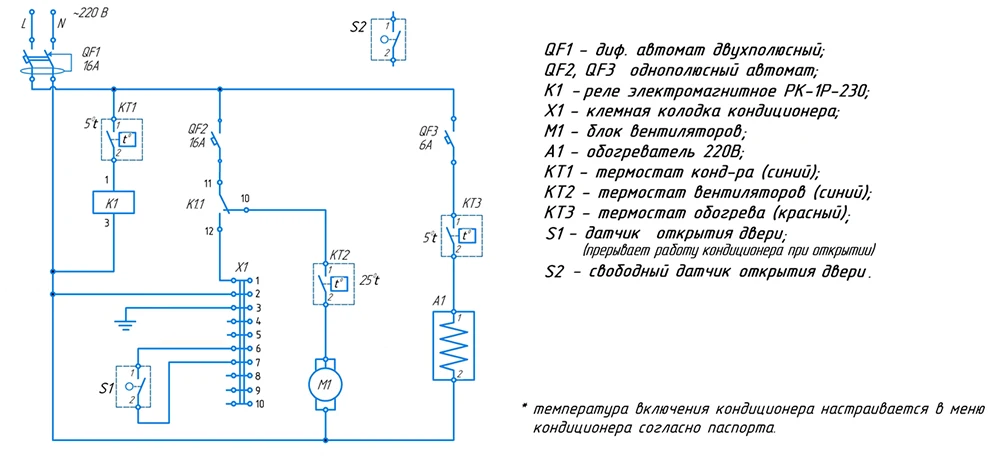

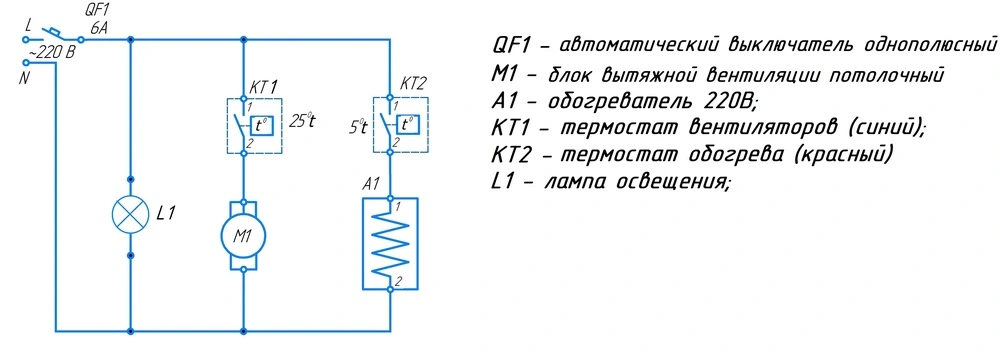

ПАРАМЕТРЫ И ЛОГИКА РАБОТЫ ШТАТНОЙ КЛИМАТИЧЕСКОЙ СИСТЕМЫ

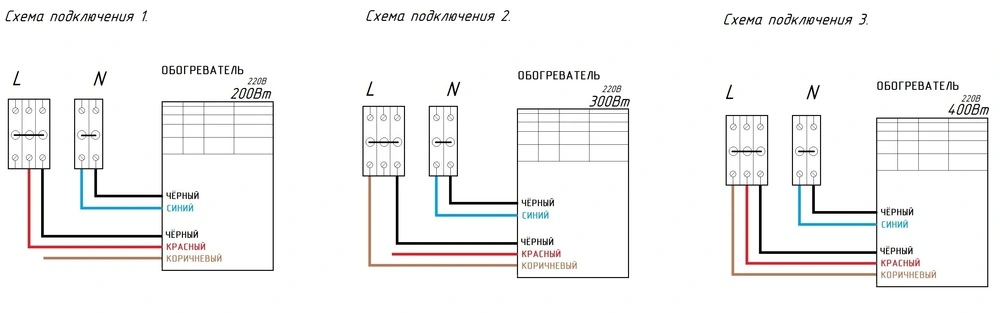

Нагреватель воздуха, регулируемый, мощностью 150/250/400Вт на выбор.

Блок вытяжных вентиляторов.

Термостаты 2 шт.

Напряжение питания климатической системы ~220в.

При температуре внешней среды от -5 до -45оС работает отопитель (печь).

При температуре внешней среды от 0 до +15оС не работают отопитель и вентилятор.При температуре внешней среды от +20 до +50оС работает вентилятор .

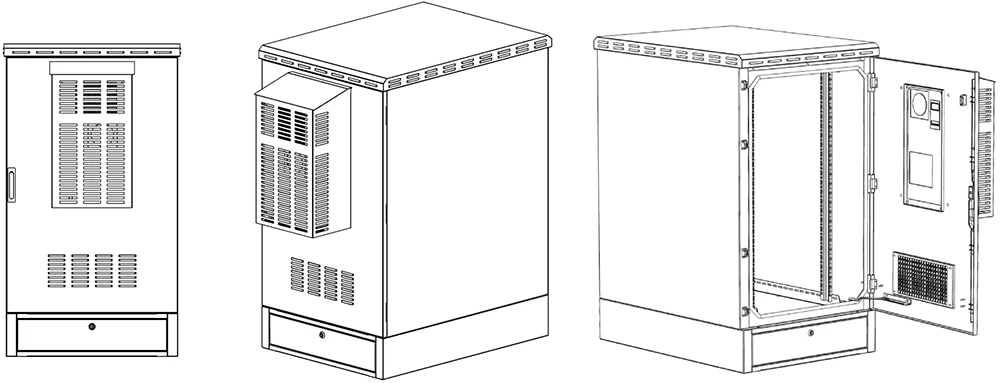

Кондиционеры, используемые в базовых моделях шкафов ШКУ.

Геометрические размеры и совместимость.



Мощность кондиционера, кВт

габариты

Совместимость с базовыми моделями шкафов

0,5 и 0,8кВт

310х570х280

24U, 33U, 42U

1,0 и 1,5кВт

400х950х300

33U, 42U

2,0 и 2,5 кВт

400х1580х330

42U

0,5 и 0,8 кВт малогабаритный

500х500х265

18U, 24U, 33U, 42U

1,0 и 1,5 кВт малогабаритный

560х610х265

24U, 33U, 42U
