Шкаф пылевлагозащищенный 19" настенный двухсекционный 9U 600х460, дверь металл
Шкаф пылевлагозащищенный 19" настенный двухсекционный 9U 600х460, дверь металл.
Инновационные настенные двухсекционные шкафы серии ШРН-Х.ХХХ-Х-ПВЗ-2С IP55 от торговой марки Redgen – отечественные инженеры создали решение для нестандартных помещений это идеальный конструкитв для размещения телекоммуникационного оборудования, в запыленных и влажных помещениях при ограниченном бюджете.

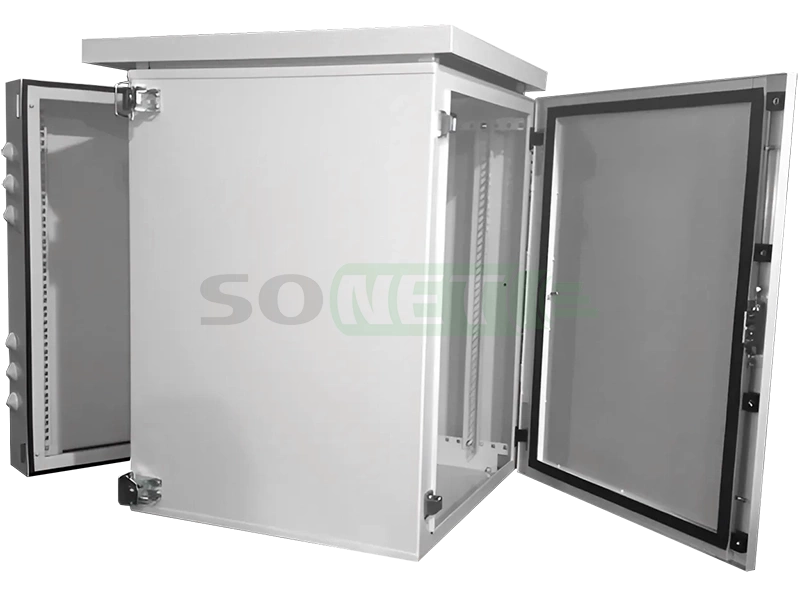

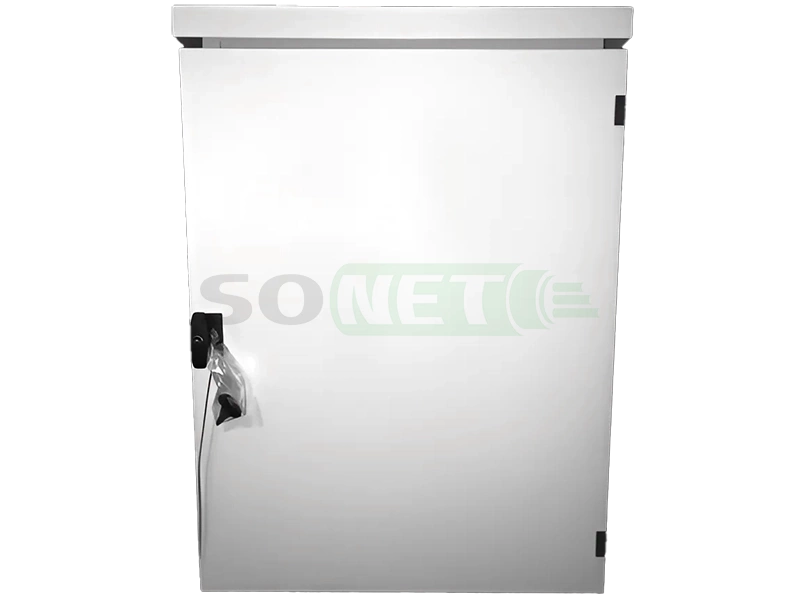

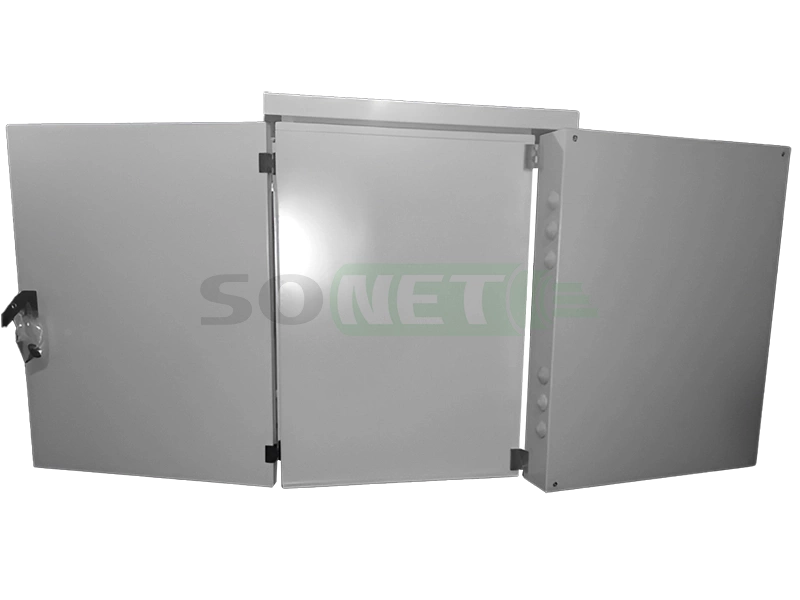

Шкафы соответствуют 19” стандарту и включают переднюю дверь, секцию с монтажными направляющими и заднюю секцию. Дверь оснащена замком, доступна с вставкой из ударопрочного тонированного стекла или глухой металлической дверью, дверь и секции возможно адаптировать под правое и левое открытие. Угол открытия составляет 180 градусов, а в комплекте с замком поставляются 2 ключа.
Каркас и направляющие основной секции изготовлены из прочной 1,2мм стали. Шкаф оснащен 4 основными 19 дюймовыми монтажными направляющими для установки оборудования, с возможностью регулировки по глубине, путем фиксации направляющих на необходимом уровне. Задняя секция с глубиной 100мм и двумя дополнительными монтажными направляющими предоставляет место для негабаритного оборудования.

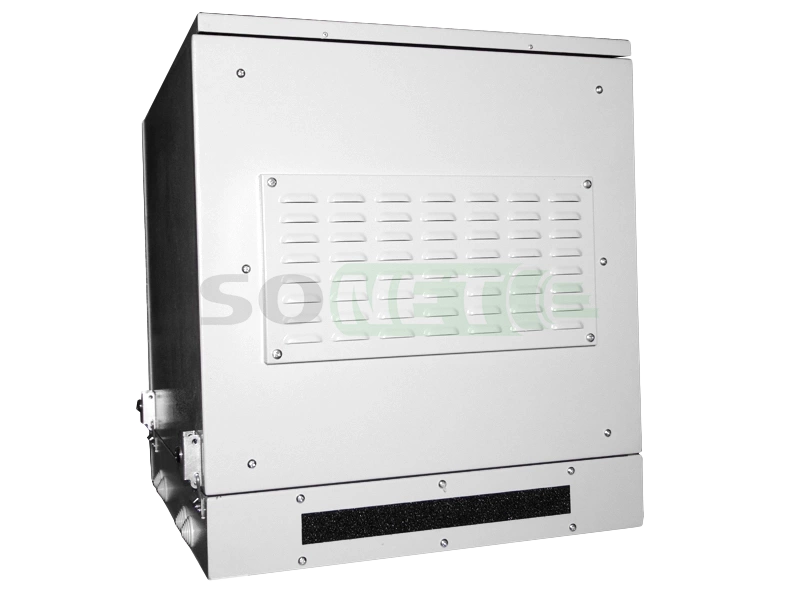

Продуманный дизайн включает уплотнительные контуры в проемах которые создают степень зашиты в шкафу, демпфирующие элементы на дверях и секциях. Вентиляция обеспечивается впускными и вытяжными проемами с фильтрами и защитными решетками, в верхнее отверстие опционально можно установить охлаждающий элемент для снятия тепловыделения с оборудования. Крыша снабжена фальш-панелью и ограждениями, которые препятствуют попаданию снаружи твердых частиц и водяных капель.

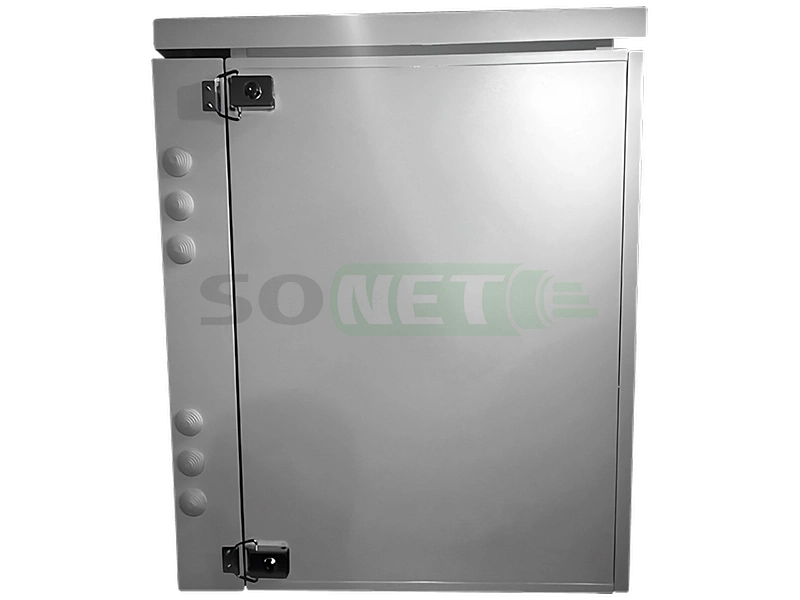

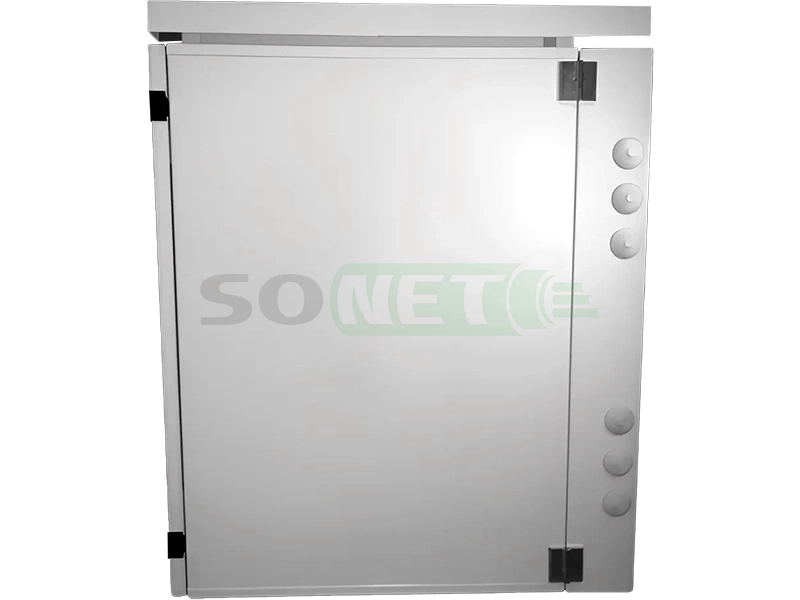

Удобный ввод кабеля через отверстия с коническими резиновыми гермовводами в задней секции. Все металлические части шкафа заземлены, соответствуя требованиям ГОСТ 28601.2. Шкафы соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150 и имеют степень защиты IP55 по ГОСТ 14254.
|
Асортиментный ряд настенных двухсекционных пылевлагозащищенных шкафов Redgen серии ШРН-Х.ХХХ-Х-ПВЗ-2С IP55
|
||||||
|
9U 600х460 Стекло |
9U 600х460 Металл | 9U 600х660 Стекло | 9U 600х660 Металл | 12U 600х460 Стекло | 12U 600х460 Металл | |
| 12U 600х660 Стекло | 12U 600х660 Металл | 15U 600х460 Стекло | 15U 600х460 Металл | 15U 600х660 Стекло | 15U 600х660 Металл | |
| 18U 600х460 Стекло | 18U 600х460 Металл | 18U 600х660 Стекло | 18U 600х660 Металл | |||
|
Асортиментный ряд настенных двухсекционных пылевлагозащищенных шкафов со съемными боковинами Redgen серии ШРН-Х.ХХХ-Х-ПВЗ-2С-2Б IP55
|
||||||
|
9U 600х720 Стекло |
12U 600х720 Металл | 15U 600х720 Стекло |
18U 600х720 Металл |
|||
| № | Наименование | Количество |
| 1 |
Секция средняя |
1 |
|
2 |
Секция задняя | 1 |
| 3 |
Дверь цельнометаллическая |
1 |
| 4 |
Каркас крепления крыши |
1 |
| 5 |
Панель крыши |
1 |
|
6 |
Уголок поперечный |
4 |
| 7 |
Кронштейн монтажный |
4 |
| 8 |
Профиль для ввода кабеля |
2 |
| 9 | Заглушка | 1 |
| 10 |
Экран |
1 |
| 11 | Фильтр | 2 |
| 12 |
Сальник ввод |
8 |
| 13 | Винт М6х12 | 59 |
| 14 |
Винт М6х25 |
4 |
| 15 |
Гайка М6 |
20 |
| 16 |
Гайка клетьевая М6 |
21 |
| 17 | Шайба 6 (плоская) | 46 |
| 18 |
Шайба 6 (пружинная) |
12 |
| 19 | Ключ | 2 |
| 20 |
Петля двери |
2 |
| 21 |
Упор для плоской тяги |
2 |
| 22 | Провод заземления 350 мм | 2 |
| 23 |
Провод заземления 150 мм |
4 |
| 24 |
Болт анкерный |
4 |
| № | Наименование | ШРН-9.460-С-ПВЗ-2С |
| 1 | Высота, мм | 570 |
| 2 |
Высота, (Unit) |
9 |
| 3 | Ширина | 600 |
| 4 |
Глубина, мм |
460 |
| 5 |
Рабочая глубина, мм (по Корпусу) |
420 |
| 6 | Рабочая глубина, мм (по Стойкам) | 340 |
| 7 |
Грузоподьемность, кг |
45 |
| 8 | Вес | 33 |
|
9 |
Материал изготовления |
Листовая сталь, толщиной 1.5мм |

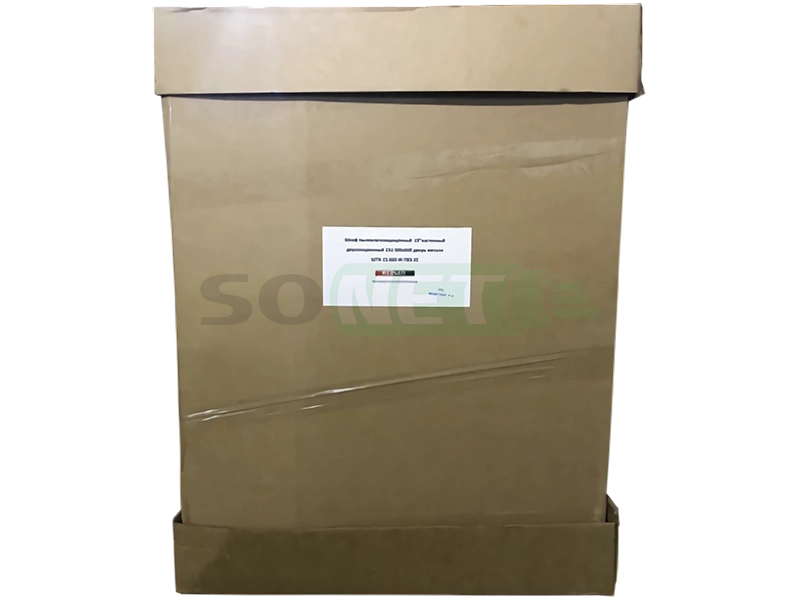

| 10 | Упаковка | Картон |
| 11 |
Габариты упаковки (ШхГхВ),мм |
620х470х585 |
| 12 | Объём упаковки м³ | 0.170469 |
| Теперь приступаем к сборке ! | |
|
1) Шкафы данной серии имеют правое и левое исполнение. ниже инструкция на примере правого исполнения открытия двери. (С левым исполнением можно ознакомиться в паспорте изделия) Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество. Для удобства сборки снять дверь (3) - для этого необходимо вытащить из петель (20) Г- образные оси с внутренней стороны дверей. Приоткрыть заднюю секцию. Перечень приспособлений и инструментов необходимых для монтажа/демонтажа Инструменты и компоненты, не входящие в комплект шкафа: - уровень; - спец. инструмент для монтажа клетевых гаек; - отвертка крестовая; - лестница стремянка 1,5 м. - ключ рожковый диаметр М6 |
|

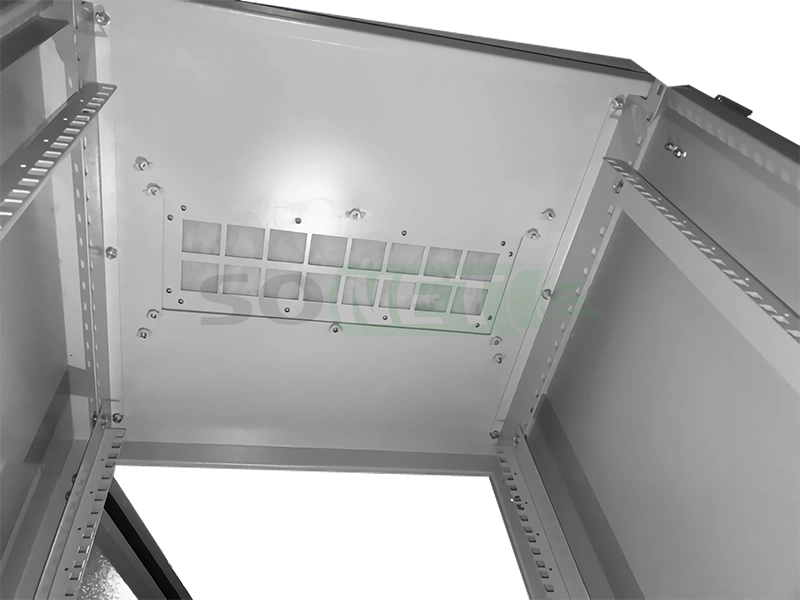

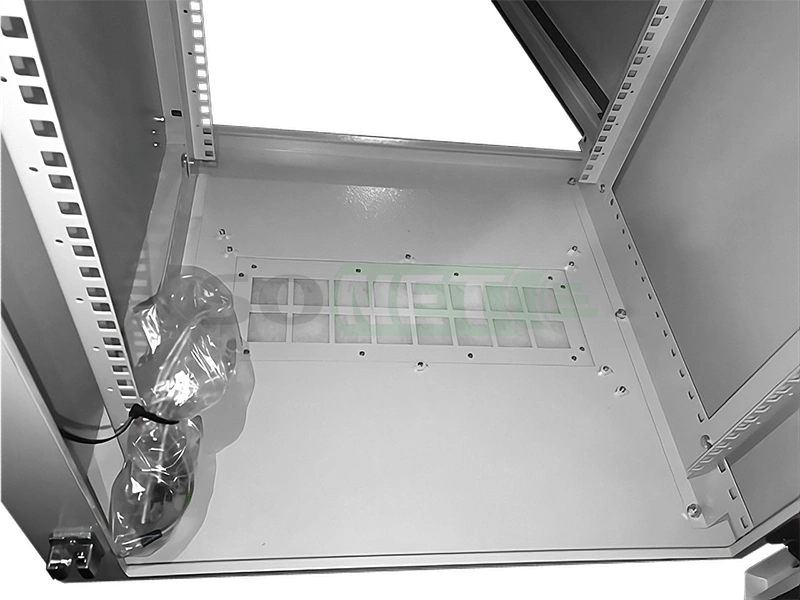

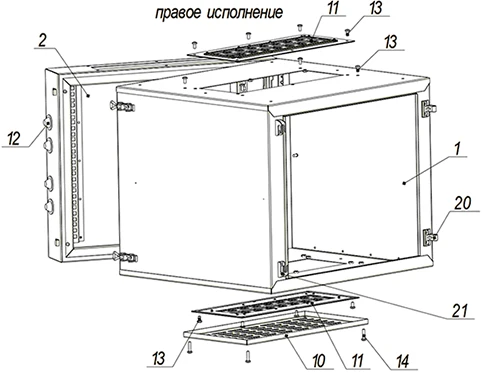

2) Установка фильтров. Фильтры (11) установить в основание и крышу средней секции (1) с наружной стороны (уплотнение должно плотно прилегать к поверхности шкафа) и закрепить винтами (13) по 6 шт. на фильтр. На нижний фильтр установить экран (10) и закрепить винтами (14) – рекомендуется устанавливать экран (10) прорезями жалюзи в сторону задней секции (2). После установки верхнего фильтра заглушить резьбовые отверстия 4 шт. по углам фильтра винтами (13). Опционально! Охлаждающие элементы монтируются в основание крыши шкафа и фиксируются сверху сменным фильтром. (Охлаждающие элементы в комплект изделия не входят.) |
|

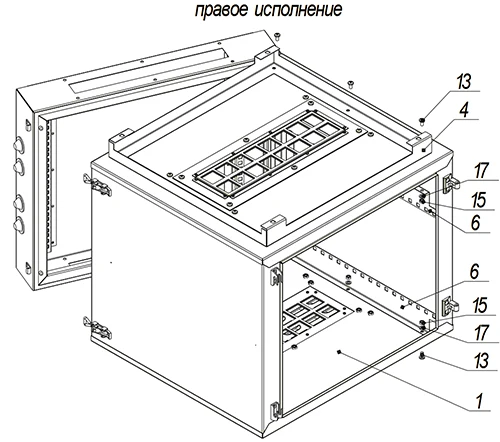

3)Установка каркаса крепления крыши и поперечных уголков. Установить поперечные уголки (6) – 2 шт. в основание средней секции (1) и закрепить винтами (13) , шайбами (17) и гайками (15). На крышу средней секции (1) установить каркас (4), с внутренней стороны установить поперечные уголки (6) – 2 шт. и закрепить винтами (13) , шайбами (17) и гайками (15). |
|
|

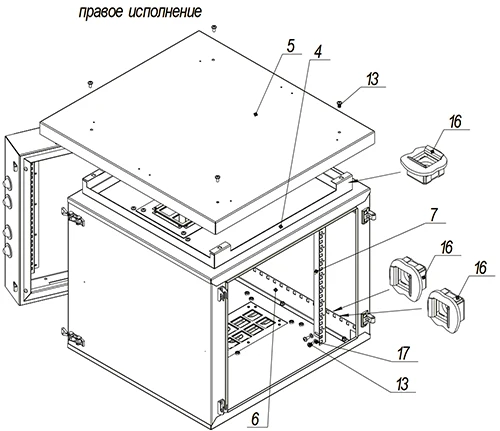

4) Установка панели крыши и монтажных кронштейнов. Вставить гайки клетевые (16) в квадратные отверстия каркаса крепления крыши (4) с внутренней стороны – 4 шт. сверху установить панель крыши (5) и закрепить винтами (13) – 4 шт. Вставить гайки клетевые (16) в квадратные отверстия уголков поперечных (6) на определенную глубину устанавливаемого оборудования. Установить кронштейны монтажные (7) и закрепить винтами (13) и шайбами (17) по 4 шт. на кронштейн. |
|

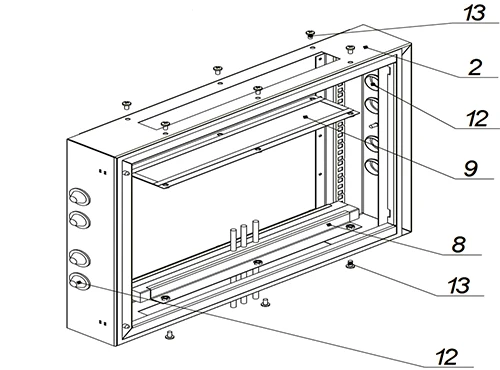

5) Установка профилей для ввода кабеля и заглушки. Ввод кабеля осуществляется через заднюю секцию с трех сторон – снизу, справа или слева. С правой и левой стороны задней секции установлены сальник вводы (12). После прокладки кабеля установить профили для ввода кабеля (8) – 2 шт. и закрепить винтами (13) по 3 шт. на профиль. Примечание: Монтаж и проводку кабеля осуществлять аккуратно – чтобы не повредить эластичное уплотнение. Неиспользуемое окно закрыть заглушкой (9), заглушку закрепить винтами (13) – 6 шт. |
|
|

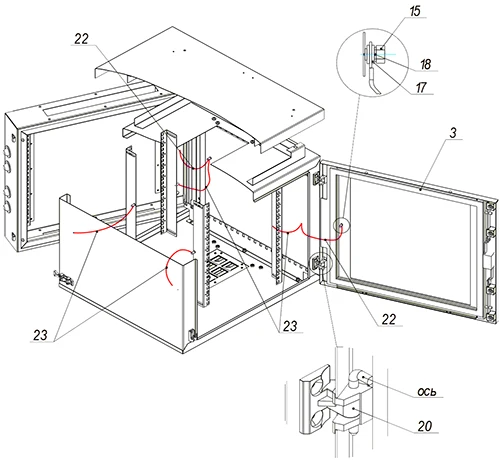

6) Монтаж проводов заземления. Установить на шкаф дверь (3)- вставить Г- образные оси в отверстия петель (20). На шпильки заземления установить провода (22 и 23) и соединить элементы шкафа согласно схемы: -провода 350 мм (2 шт.) дверь - средняя секция; задняя секция - средняя секция. -провода 150 мм (4 шт.) кронштейн монтажный - средняя секция. Провода на шпильках закрепить гайками (15), шайбами (17)-2 шт., шайбами (18). |
|
7) Далее переходим к нанесению монтажных отверстий на стену, на картинке посадочные отверстия для данной серии шкафов, либо можно снять заднюю секцию с петель и с помощью наложения задней секции на стену в необходимом месте отметить карандашом монтажные отверстия для дальнейшего монтажа шкафа. |
|
