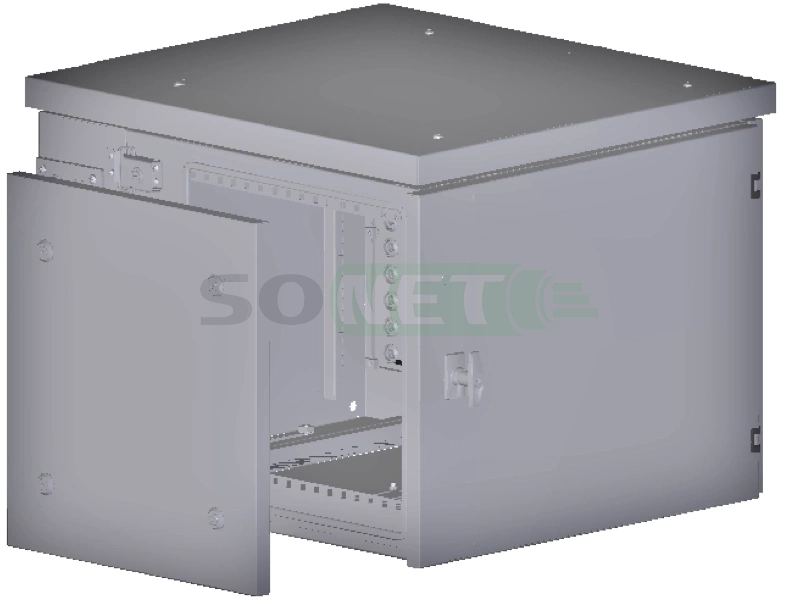

Шкаф пылевлагозащищенный 19" настенный двухсекционный 15U 600х720, дверь металл, съемные боковины

Инновационные настенные двухсекционные шкафы с быстросъемными боковыми стенками на замках серии ШРН-Х.720-М-ПВЗ-2С-2Б IP55 от торговой марки Redgen – отечественные инженеры создали решение для нестандартных помещений это идеальный конструкитв для размещения телекоммуникационного оборудования, в запыленных и влажных помещениях.

Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха – 80% при 25ºС.
Степень защиты по ГОСТ14254 – IP55.

Шкафы соответствуют 19” стандарту и включают переднюю дверь, секцию с монтажными направляющими и заднюю секцию. Дверь оснащена замком, доступна с вставкой из ударопрочного тонированного стекла или глухой металлической дверью, дверь и секции возможно адаптировать под правое и левое открытие. Угол открытия составляет 180 градусов, а в комплекте с замком поставляются 2 ключа.

Каркас и направляющие основной секции изготовлены из прочной 1,2мм стали. Шкаф оснащен 4 основными 19 дюймовыми монтажными направляющими для установки оборудования, с возможностью регулировки по глубине, путем фиксации направляющих на необходимом уровне. Задняя секция с глубиной 160мм и двумя дополнительными монтажными направляющими предоставляет место для негабаритного оборудования.

Продуманный дизайн включает уплотнительные контуры в проемах которые создают степень зашиты в шкафу, демпфирующие элементы на дверях и секциях. Вентиляция обеспечивается впускными и вытяжными проемами с фильтрами и защитными решетками, в верхнее отверстие опционально можно установить охлаждающий элемент для снятия тепловыделения с оборудования. Крыша снабжена фальш-панелью и ограждениями, которые препятствуют попаданию снаружи твердых частиц и водяных капель.

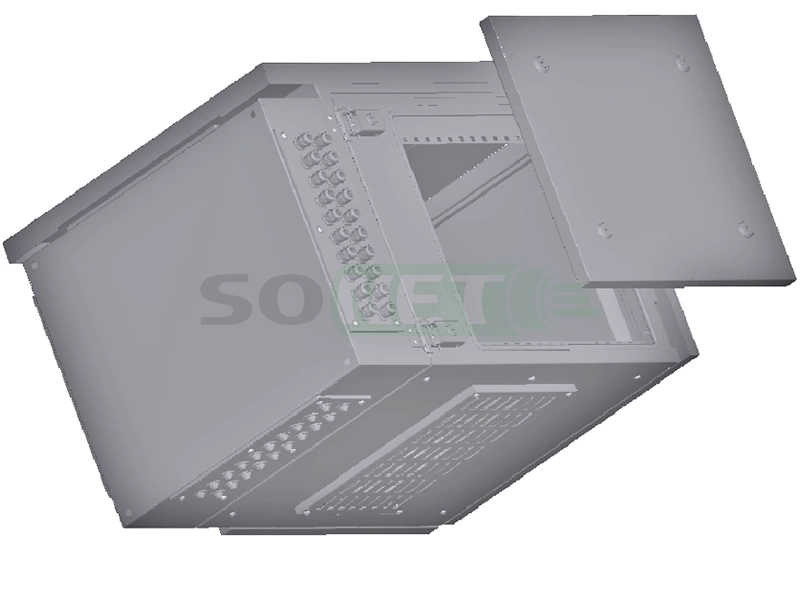

Для удобства монтажа и обслуживания оборудования в телекомуникационной секции предусмотрены быстросъемные боковые стенки на замках.

В боковинах и дне стационарной секции установлены съемные панели с 20 отверстиями, которые закрыты ступенчатыми сальник- вводами 20 мм. Таким образом, в шкаф можно подвести до 60 кабелей. Все металлические части шкафа заземлены, соответствуя требованиям ГОСТ 28601.2. Шкафы соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150 и имеют степень защиты IP55 по ГОСТ 14254.

Асортиментный ряд настенных двухсекционных пылевлагозащищенных шкафов со съемными боковинами Regen серии ШРН-Х.ХХХ-Х-ПВЗ-2С-2Б IP55
9U 600х720 Металл
12U 600х720 Металл 15U 600х720 Металл 18U 600х720 Металл
Комплектация
Комплект поставки настенного шкафа IP55 ШРН-15.720-М-ПВЗ-2С-2Б
  №  Наименование  Количество Изображение
 1   Секция средняя
 1
 2
  Секция задняя  1
 3   Дверь цельнометаллическая
 1
 4   Каркас крепления крыши
 1
 5   Панель крыши
 1
 6
  Уголок поперечный
 4
 7   Кронштейн монтажный
 4
 8   Кабельный ввод
 3
 9   Заглушка  1
10   Экран
 1
11   Фильтр  2
12   Метизы для сборки шкафа
 1 комп.
13   Комплект заземления  1 комп.
14   Панель боковая
 2
15   Пластина подвеса
 2
16   Винт потай м6*16
 4
17   Шайба плоская 6
 4
18   Шайба пруж. 6
 4
19   Гайка м6
 4
20   Болт анкерный
 4

Шкафы поставляются в полностью собранном виде. Для удобства упаковки пластины подвеса уложены отдельно и могут быть установлены заказчиком самостоятельно.Состав шкафа представлен на Рис.2 и 3.
Габариты и вес
Шкаф имеет сборную конструкцию и поставляется в собранном виде.

 №  Наименование   ШРН-15.720-М-ПВЗ-2С-2Б
  1  Высота, мм   811
  2  Высота, (Unit)
  15
  3  Ширина   657
  4  Глубина, мм
  726
  5  Рабочая глубина, мм (по Корпусу)   723
  6  Рабочая глубина, мм (по Стойкам)   519
  7  Грузоподьемность, кг
  67
  8  Вес   58
  9  Высота точек подвеса по корпусу А1, мм   725
 10  Высота точек подвеса по пластинам А2, мм   863
 11
 Материал изготовления
  Листовая сталь, толщиной 1.5мм
 12  Упаковка   Картон
 13  Габариты упаковки (ШхГхВ),мм
  890х680х750
 14  Объём упаковки м³   0.4539
Схема сборки
 Теперь приступаем к сборке !
   ПОРЯДОК УСТАНОВКИ И МОНТАЖА ШКАФА
Требования безопасности꞉
 Монтаж шкафа на стену производить силами не менее 3‑х человек ‑ двое человек держат шкаф,
один производит разметку и крепление шкафа.
 Для монтажа использовать надежную лестницу стремянку или другое специализированное
оборудование, запрещается использовать подручные средства (ящики, тару, стулья и т.п.).
 Монтаж шкафа производить на стену с соответствующей нагрузочной способностью. в
приоритете бетонные, металлические или кирпичные конструкции. Запрещается монтаж на гипсокартонные и пластиковые конструкции.
 Запрещается нагружать шкафы оборудованием массой, превышающей нагрузочную способность шкафов. Все элементы шкафа и устанавливаемое оборудование должно быть подключено к общей системе заземления. Запрещается устанавливать в шкаф оборудование и устранять неисправности при включенном напряжении питания. Не допускается попадание влаги на контакты выходных разъемов. Подключение и техническое обслуживание оборудования должно производиться только квалифицированными специалистами и в соответствии с документацией на устанавливаемое оборудование.Перед монтажом шкафа проверить крепление петель и замков – защелок (при необходимости подтянуть резьбовые соединения и отрегулировать замки защелки).
ПРИМЕЧАНИЕ꞉ Шкафы данной серии имеют универсальное правое или левое исполнение. Исполнение шкафов можно поменять в зависимости от требований прямо на месте монтажа.




  Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество.
 Для удобства сборки снять оси петель двери (3) ‑ для этого необходимо вытащить из петель Г‑
образные оси с внутренней стороны дверей, предварительно отсоединив провода заземления.

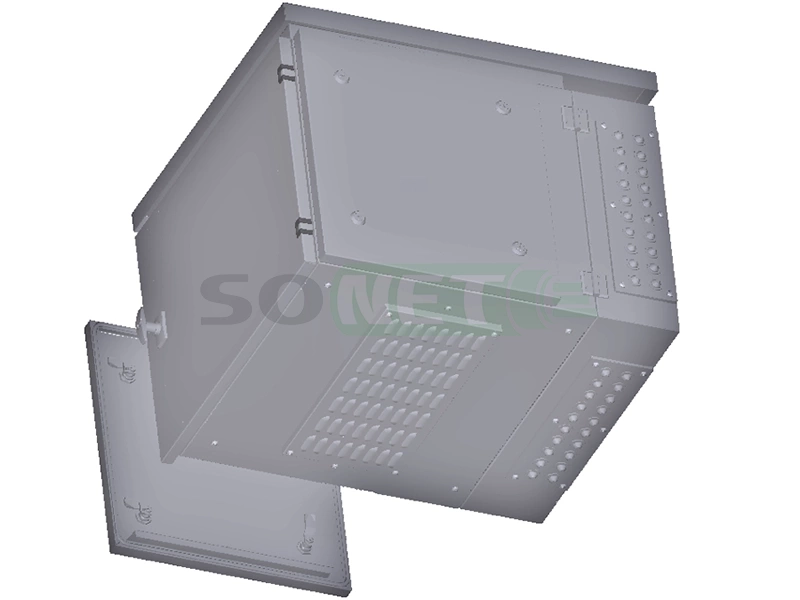

  Перевернуть шкаф на 180 градусов относительно первоначального положения. При этом панель
крыши (5) займет нижнее положение, а экран (10) — верхнее положение.
 Демонтировать панель крыши (5), каркас крепления крыши (4) и экран поз. (10)
 В случае необходимости демонтировать кабельный ввод (8) и заглушку поз. (9)
 Перевернуть стенки боковые поз. (14), предварительно отсоединив провода заземления.
 Установить кабельный ввод (8) и заглушку поз (9), панель крыши (5), каркас крепления крыши (4) и
экран поз. (10) в новое положение. См. Рис.4
 Установить дверь в новое положение. См. Рис.4
 Подсоединить провода заземления.
    Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество.
 При необходимости изменить исполнение шкафа левое или правое.
 Выбрать тип установки шкафа на выбор ‑ см. Рис.5꞉
‑ крепление непосредственно за заднюю секцию;
‑ крепление за пластины подвеса;
ПРИМЕЧАНИЕ꞉ Крепление пластин подвеса к шкафу см. Рис.3
 Произвести разметку отверстий для крепления шкафа на стене. Это можно сделать не
посредственно приложив шкаф к стене и разметить отверстия по месту или воспользоваться
размерами из Таблицы 1 и Рис.1.
ПРИМЕЧАНИЕ꞉
‑ крепление непосредственно за заднюю секцию — размер А1
‑ крепление за пластины подвеса — размер А2
 Произвести засверловку отверстий перфоратором или другим спец. инструментом.
 Установить шкаф на место и предварительно закрепить его анкерами из комплекта поставки.
Резьбовые соединения пока не затягивать
 Выставить шкаф по уровню и затянуть резьбовые соединения.
