Шкаф пылевлагозащищенный 19" настенный двухсекционный 12U 600х720, дверь металл, съемные боковины
Шкаф пылевлагозащищенный 19" настенный двухсекционный 12U 600х720, дверь металл, съемные боковины
Инновационные настенные двухсекционные шкафы с быстросъемными боковыми стенками на замках серии ШРН-Х.720-М-ПВЗ-2С-2Б IP55 от торговой марки Redgen – отечественные инженеры создали решение для нестандартных помещений это идеальный конструкитв для размещения телекоммуникационного оборудования, в запыленных и влажных помещениях.
Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха – 80% при 25ºС.
Степень защиты по ГОСТ14254 – IP55.

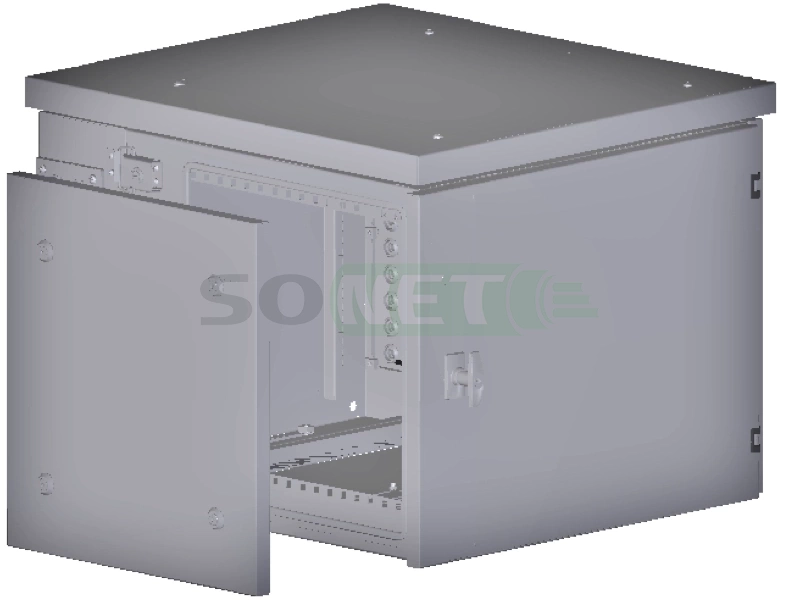

Шкафы соответствуют 19” стандарту и включают переднюю дверь, секцию с монтажными направляющими и заднюю секцию. Дверь оснащена замком, доступна с вставкой из ударопрочного тонированного стекла или глухой металлической дверью, дверь и секции возможно адаптировать под правое и левое открытие. Угол открытия составляет 180 градусов, а в комплекте с замком поставляются 2 ключа.
Каркас и направляющие основной секции изготовлены из прочной 1,2мм стали. Шкаф оснащен 4 основными 19 дюймовыми монтажными направляющими для установки оборудования, с возможностью регулировки по глубине, путем фиксации направляющих на необходимом уровне. Задняя секция с глубиной 160мм и двумя дополнительными монтажными направляющими предоставляет место для негабаритного оборудования.
Продуманный дизайн включает уплотнительные контуры в проемах которые создают степень зашиты в шкафу, демпфирующие элементы на дверях и секциях. Вентиляция обеспечивается впускными и вытяжными проемами с фильтрами и защитными решетками, в верхнее отверстие опционально можно установить охлаждающий элемент для снятия тепловыделения с оборудования. Крыша снабжена фальш-панелью и ограждениями, которые препятствуют попаданию снаружи твердых частиц и водяных капель.
Для удобства монтажа и обслуживания оборудования в телекомуникационной секции предусмотрены быстросъемные боковые стенки на замках.
В боковинах и дне стационарной секции установлены съемные панели с 20 отверстиями, которые закрыты ступенчатыми сальник- вводами 20 мм. Таким образом, в шкаф можно подвести до 60 кабелей. Все металлические части шкафа заземлены, соответствуя требованиям ГОСТ 28601.2. Шкафы соответствуют климатическому исполнению УХЛ 4.2 по ГОСТ 15150 и имеют степень защиты IP55 по ГОСТ 14254.
|
Асортиментный ряд настенных двухсекционных пылевлагозащищенных шкафов со съемными боковинами Redgen серии ШРН-Х.ХХХ-Х-ПВЗ-2С-2Б IP55
|
||||||
|
9U 600х720 Металл |
12U 600х720 Металл | 15U 600х720 Металл | 18U 600х720 Металл | |||

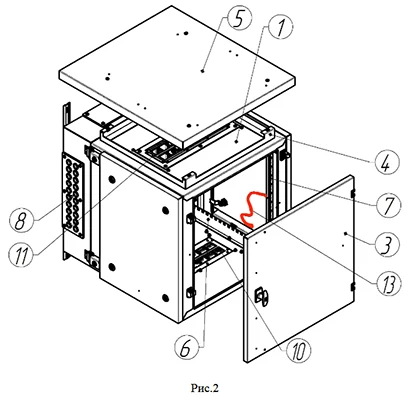

| № | Наименование | Количество | Изображение |
| 1 |
Секция средняя |
1 |
.webp)
|
|
2 |
Секция задняя | 1 | |
| 3 |
Дверь цельнометаллическая |
1 | |
| 4 |
Каркас крепления крыши |
1 | |
| 5 |
Панель крыши |
1 | |
|
6 |
Уголок поперечный |
4 | |
| 7 |
Кронштейн монтажный |
4 | |
| 8 |
Кабельный ввод |
3 | |
| 9 | Заглушка | 1 | |
| 10 |
Экран |
1 | |
| 11 | Фильтр | 2 |
.webp)
|
| 12 |
Метизы для сборки шкафа |
1 комп. | |
| 13 | Комплект заземления | 1 комп. | |
| 14 |
Панель боковая |
2 | |
| 15 |
Пластина подвеса |
2 | |
| 16 |
Винт потай м6*16 |
4 |
|
| 17 |
Шайба плоская 6 |
4 |
|
| 18 |
Шайба пруж. 6 |
4 |
|
| 19 |
Гайка м6 |
4 | |
| 20 |
Болт анкерный |
4 |
| № | Наименование | ШРН-12.720-М-ПВЗ-2С-2Б |
| 1 | Высота, мм | 678 |
| 2 |
Высота, (Unit) |
12 |
| 3 | Ширина | 657 |
| 4 |
Глубина, мм |
726 |
| 5 | Рабочая глубина, мм (по Корпусу) |
723 |
| 6 | Рабочая глубина, мм (по Стойкам) | 519 |
| 7 |
Грузоподьемность, кг |
45 |
| 8 | Вес | 40 |
| 9 | Высота точек подвеса по корпусу А1, мм | 591 |
| 10 | Высота точек подвеса по пластинам А2, мм | 730 |
|
11 |
Материал изготовления |
Листовая сталь, толщиной 1.5мм |
| 12 | Упаковка | Картон |
| 13 |
Габариты упаковки (ШхГхВ),мм |
690х680х750 |
| 14 | Объём упаковки м³ | 0.3519 |
| Теперь приступаем к сборке ! | |
|
ПОРЯДОК УСТАНОВКИ И МОНТАЖА ШКАФА Требования безопасности꞉ Монтаж шкафа на стену производить силами не менее 3‑х человек ‑ двое человек держат шкаф, один производит разметку и крепление шкафа. Для монтажа использовать надежную лестницу стремянку или другое специализированное оборудование, запрещается использовать подручные средства (ящики, тару, стулья и т.п.). Монтаж шкафа производить на стену с соответствующей нагрузочной способностью. в приоритете бетонные, металлические или кирпичные конструкции. Запрещается монтаж на гипсокартонные и пластиковые конструкции. Запрещается нагружать шкафы оборудованием массой, превышающей нагрузочную способность шкафов. Все элементы шкафа и устанавливаемое оборудование должно быть подключено к общей системе заземления. Запрещается устанавливать в шкаф оборудование и устранять неисправности при включенном напряжении питания. Не допускается попадание влаги на контакты выходных разъемов. Подключение и техническое обслуживание оборудования должно производиться только квалифицированными специалистами и в соответствии с документацией на устанавливаемое оборудование.Перед монтажом шкафа проверить крепление петель и замков – защелок (при необходимости подтянуть резьбовые соединения и отрегулировать замки защелки). ПРИМЕЧАНИЕ꞉ Шкафы данной серии имеют универсальное правое или левое исполнение. Исполнение шкафов можно поменять в зависимости от требований прямо на месте монтажа. |
|
 |

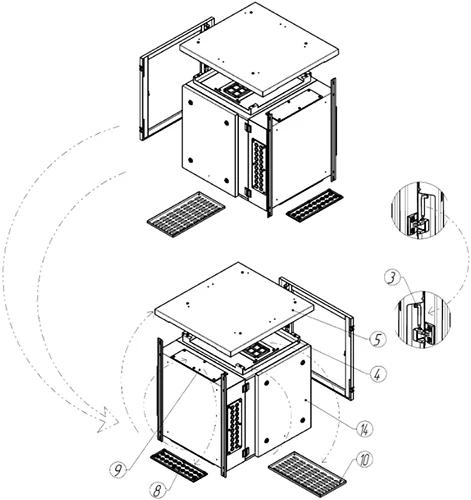

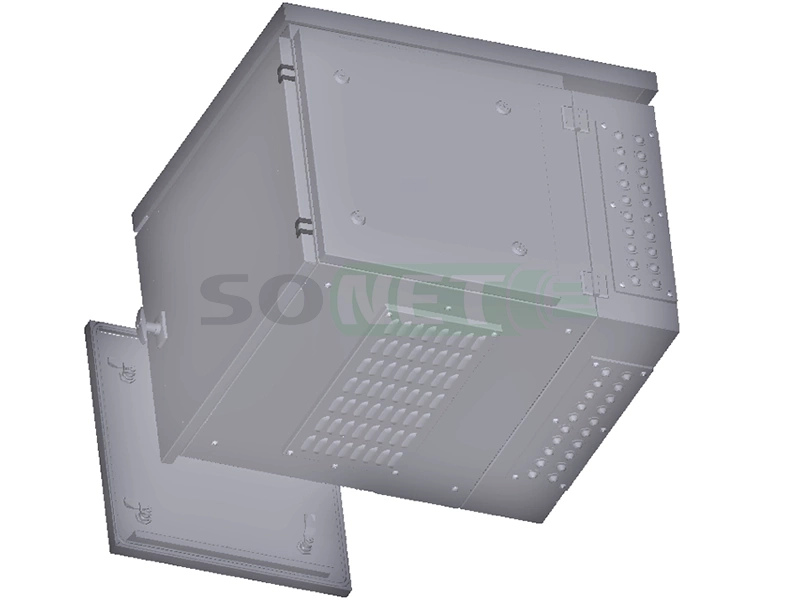

Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество. Для удобства сборки снять оси петель двери (3) ‑ для этого необходимо вытащить из петель Г‑ образные оси с внутренней стороны дверей, предварительно отсоединив провода заземления. Перевернуть шкаф на 180 градусов относительно первоначального положения. При этом панель крыши (5) займет нижнее положение, а экран (10) — верхнее положение. Демонтировать панель крыши (5), каркас крепления крыши (4) и экран поз. (10) В случае необходимости демонтировать кабельный ввод (8) и заглушку поз. (9) Перевернуть стенки боковые поз. (14), предварительно отсоединив провода заземления. Установить кабельный ввод (8) и заглушку поз (9), панель крыши (5), каркас крепления крыши (4) и экран поз. (10) в новое положение. См. Рис.4 Установить дверь в новое положение. См. Рис.4 Подсоединить провода заземления. |
|

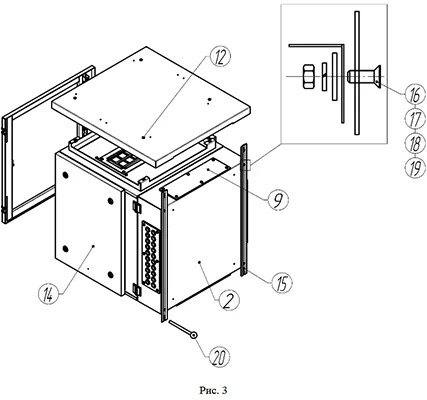

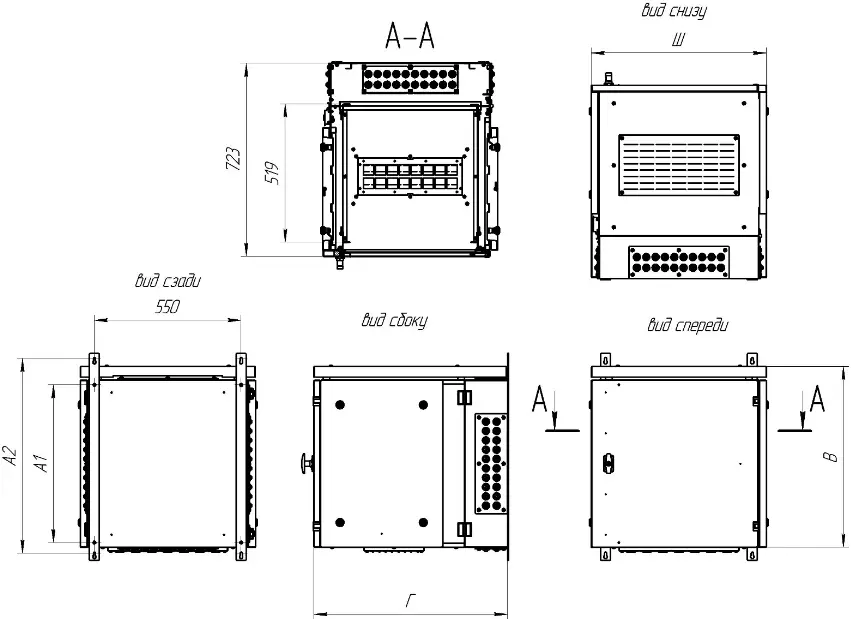

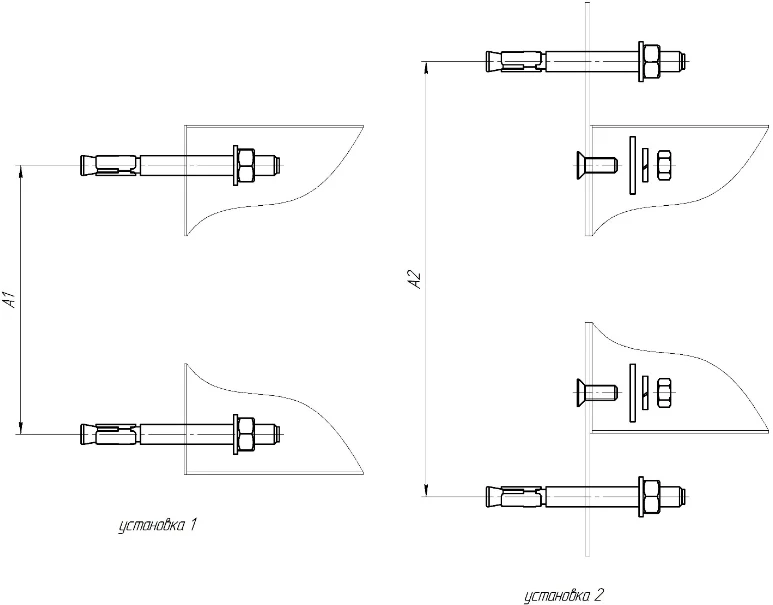

Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество. При необходимости изменить исполнение шкафа левое или правое. Выбрать тип установки шкафа на выбор ‑ см. Рис.5꞉ ‑ крепление непосредственно за заднюю секцию; ‑ крепление за пластины подвеса; ПРИМЕЧАНИЕ꞉ Крепление пластин подвеса к шкафу см. Рис.3 Произвести разметку отверстий для крепления шкафа на стене. Это можно сделать не посредственно приложив шкаф к стене и разметить отверстия по месту или воспользоваться размерами из Таблицы 1 и Рис.1. ПРИМЕЧАНИЕ꞉ ‑ крепление непосредственно за заднюю секцию — размер А1 ‑ крепление за пластины подвеса — размер А2 Произвести засверловку отверстий перфоратором или другим спец. инструментом. Установить шкаф на место и предварительно закрепить его анкерами из комплекта поставки. Резьбовые соединения пока не затягивать Выставить шкаф по уровню и затянуть резьбовые соединения. |
