Шкаф пылевлагозащищенный 19" настенный двухсекционный ReDGeN 15U 600х660 дверь металл (ШРН-15.660-М-ПВЗ-2С)
Шкаф пылевлагозащищенный 19" настенный двухсекционный 15U 600х660, дверь металл ReDGeN, артикул ШРН-15.660-М-ПВЗ-2С
Настенные двухсекционные пылевлагозащищенные шкафы 19" серии ШРН-ПВЗ-2С IP55 от отечественной торговой марки ReDGeN разработаны для безопасного размещения active и пассивного сетевого оборудования в запыленных и влажных помещениях. Конструкция шкафа обеспечивает высокую степень надежности оборудования и удобство монтажа даже в условиях ограниченного пространства.
Особенности конструктива и защиты:

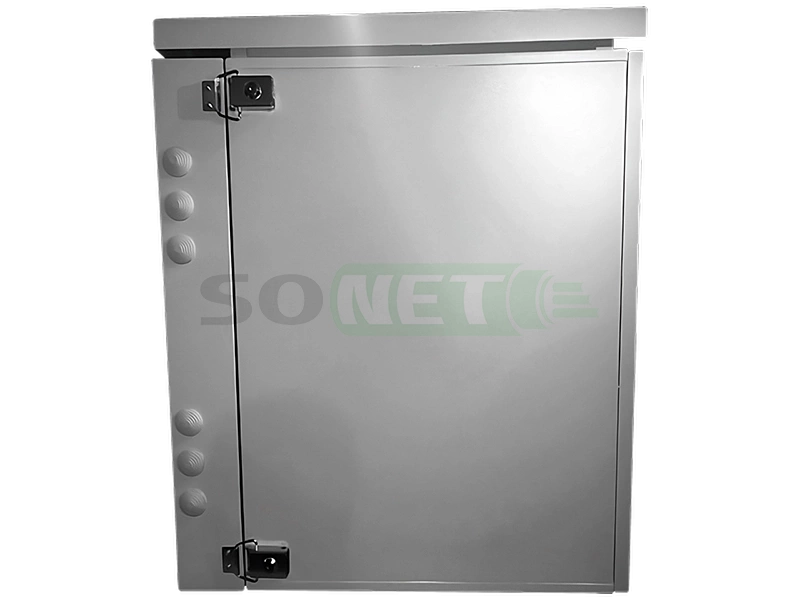

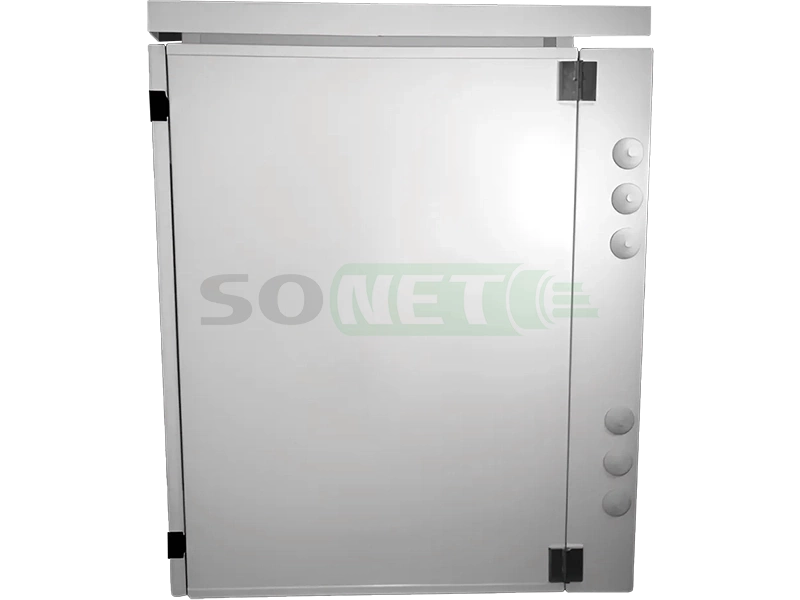

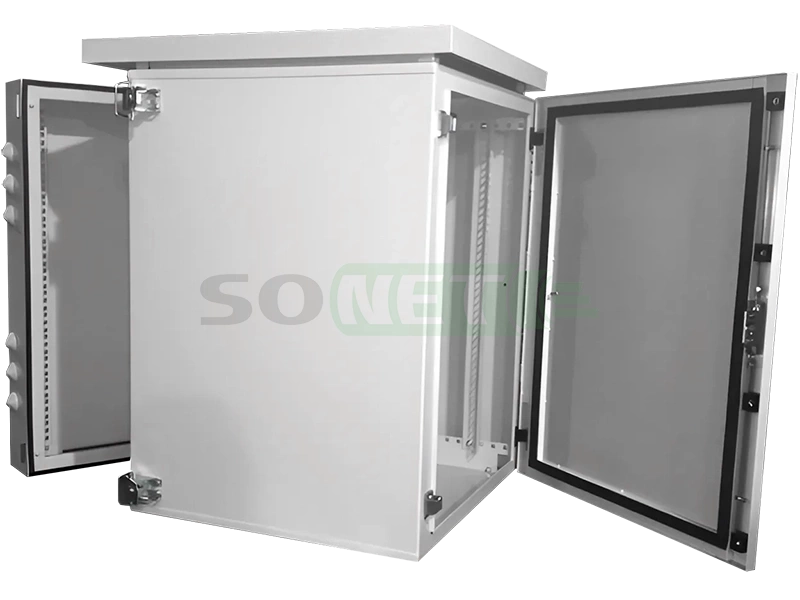

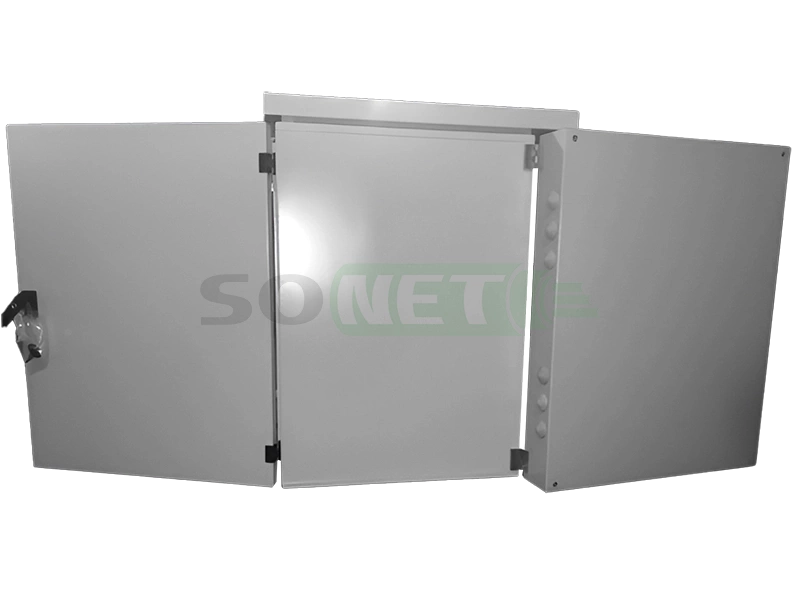

Двухсекционная поворотная система: Конструкция состоит из передней двери, основной секции с 19-дюймовыми монтажными направляющими и дополнительной задней секции глубиной 100 мм. Это обеспечивает сквозной доступ к кабельным жгутам и задней панели устройств с углом открывания до 180°.

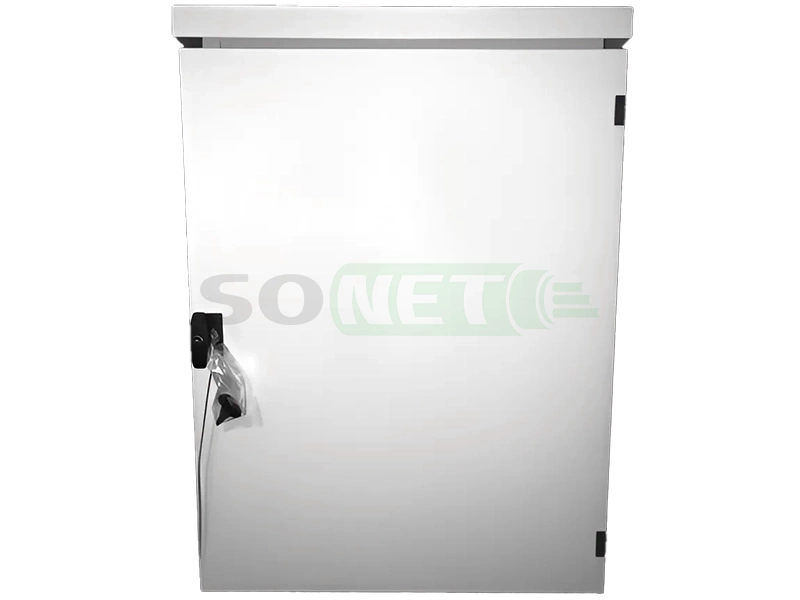

Обзорная дверь и герметичность: Передняя дверь оснащена прозрачной панелью из ударопрочного тонированного стекла и надежным замком. Герметичность корпуса по классу IP55 (стандарты МЭК-70-1, IEC 6052, ГОСТ 14254-96, DIN 40050) достигается за счет уплотнительных контуров и демпферных элементов. Основной каркас выполнен из качественной стали толщиной 1.5 мм.
Вентиляция и ввод кабеля: Система охлаждения включает приточные и выпускные отверстия со сменными фильтрами, защитными сетками и фальшпанелью крыши. Предусмотрена возможность установки active потолочного модуля вентиляции. Ввод кабелей герметизирован резиновыми уплотнениями. Все поверхности имеют антикоррозийное покрытие с организацией контура заземления по ГОСТ 28601.2.
Пылевлагозащищенные шкафы ШРН-ПВЗ-2С IP55 — это эффективная и экономичная платформа для профессионального размещения оборудования в сложных эксплуатационных условиях (УХЛ 4.2). Актуальная цена с НДС представлена в каталоге Сонет Инвест.
Также в каталоге доступны модификации со съемными боковыми панелями серии ШРН-ПВЗ-2С-2Б IP55. Ознакомиться с полным ассортиментом и паспортами изделий можно тут. Стандартный срок поставки под проект составляет 30 рабочих дней.
В торговом каталоге представлены цены с НДС. Доставка осуществляется транспортными компаниями по всей России. При отсутствии требуемого объема на центральном складе, стандартный срок изготовления на заводе в РФ составляет 30 рабочих дней. Актуальная стоимость всегда указана в нашем торговом каталоге.
| Технический параметр | Значение / Характеристика шкафа |
|---|---|
| Общие сведения | |
| Торговая марка | ReDGeN |
| Серия (модель) изделия | ШРН-ПВЗ-2С (Пылевлагозащищенный, двухсекционный) |
| Артикул производителя | ШРН-15.660-М-ПВЗ-2С |
| Тип конструкции | Настенный, сборно-разборный поворотный корпус |
| Монтажная высота (емкость) | 15U (Юнитов) |
| Конструктивные особенности и материалы | |
| Материал несущего каркаса | Листовая сталь толщиной 1.5 мм |
| Тип передней двери | Листовая сталь толщиной 1.5 мм |
| Угол открывания передней двери | До 180° |
| Особенности секционной системы | Двухсекционная поворотная система (основная секция + задняя секция 100 мм) |
| Защита двери и секций | Поворотная ручка с замком сувальдного типа (язычковая фиксация) |
| Монтажные направляющие | 19-дюймовые вертикальные стойки (2 пары, регулируемые по глубине) |
| Защита, кабельный ввод и охлаждение | |
| Класс защиты от пыли и влаги | IP55 (согласно МЭК-70-1, IEC 6052, ГОСТ 14254-96) |
| Климатическое исполнение | УХЛ 4.2 (эксплуатация в закрытых помещениях с регулируемой средой) |
| Кабельные вводы | Герметичные кабельные окна в задней секции с резиновыми уплотнителями |

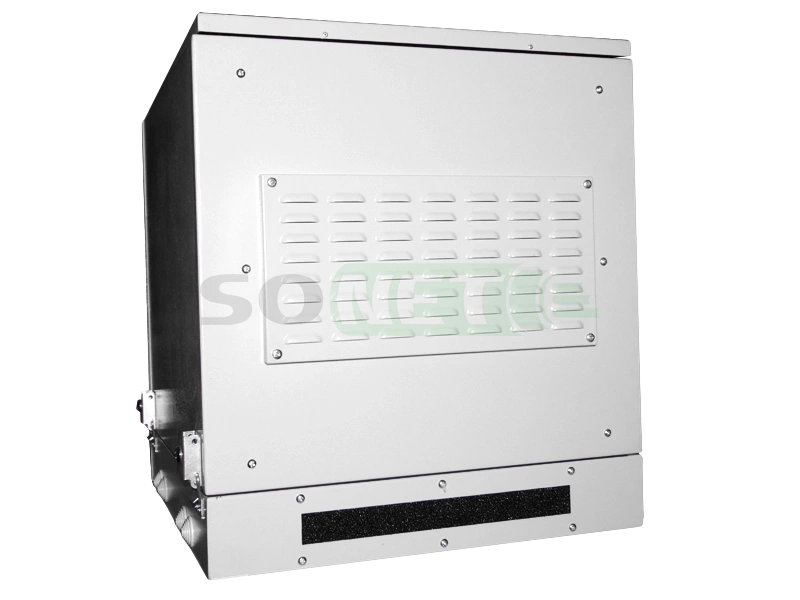

| Пассивная вентиляция | Жалюзи в основании и крыше, оснащенные сменными воздушными фильтрами |

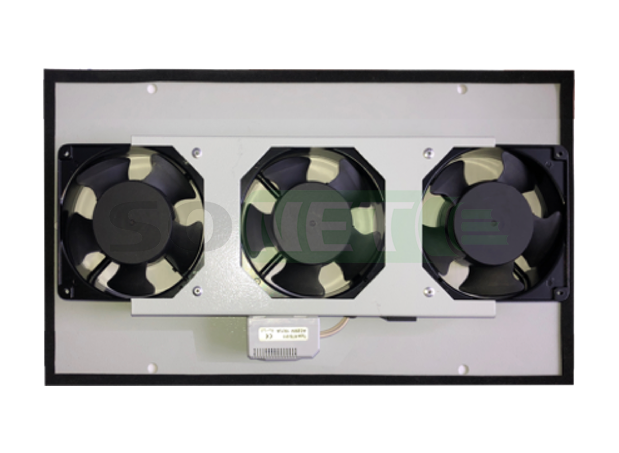

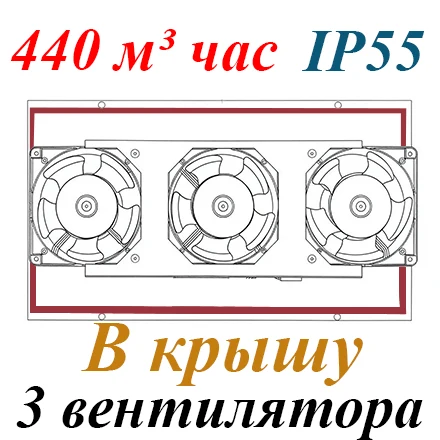

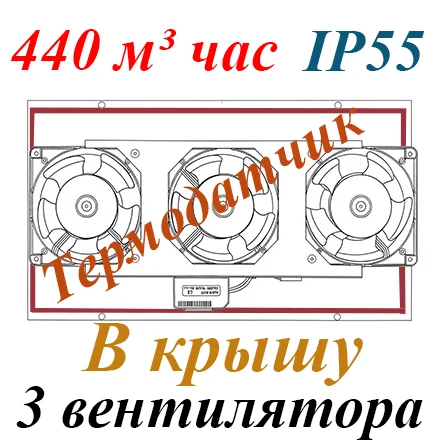

| Активное охлаждение (опция) | Возможность установки потолочного или 19" вентиляторного модуля |
| Заземление корпуса | Организован полный контур заземления всех секций и двери по ГОСТ 28601.2 |
| Тип защитного покрытия | Полимерно-порошковое антикоррозийное покрытие с предварительным фосфатированием |

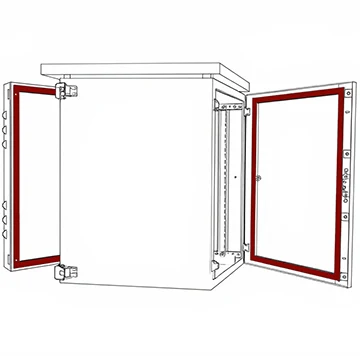

| № | Наименование | Кол-во, шт | Изображение |
|---|---|---|---|
| 1 | Секция средняя | 1 |
|
| 2 | Секция задняя | 1 | |
| 3 | Дверь со стеклом | 1 | |
| 4 | Каркас крепления крыши | 1 | |
| 5 | Панель крыши | 1 | |
| 6 | Уголок поперечный | 4 | |
| 7 | Кронштейн монтажный | 4 | |
| 8 | Профиль для ввода кабеля | 2 | |
| 9 | Заглушка | 1 | |
| 10 | Экран | 1 | |
| 11 | Фильтр | 2 | |
| 12 | Сальник ввод | 8 | |
| 13 | Винт М6х12 | 63 | |
| 14 | Винт М6х25 | 4 | |
| 15 | Гайка М6 | 24 | |
| 16 | Гайка клетьевая М6 | 21 | |
| 17 | Шайба 6 (плоская) | 50 | |
| 18 | Шайба 6 (пружин) | 12 | |
| 19 | Ключ | 2 | |
| 20 | Петля двери | 2 | |
| 21 | Упор для плоской тяги | 2 | |
| 22 | Провод заземления 350 мм | 2 | |
| 23 | Провод заземления 150 мм | 4 | |
| 24 | Болт анкерный | 4 |
| № | Наименование | ШРН-15.660-М-ПВЗ-2С |
|---|---|---|
| 1 | Высота, мм | 835 |
| 2 | Высота, (Unit) | 15 |
| 3 | Ширина, мм | 600 |
| 4 | Глубина, мм | 660 |
| 5 | Рабочая глубина, мм (по Корпусу) | 620 |
| 6 | Рабочая глубина, мм (по Стойкам) | 540 |
| 7 | Грузоподъемность, кг | 75 |
| 8 | Вес, кг | 53 |
| 9 | Материал изготовления | Листовая сталь, толщиной 1.5 мм |

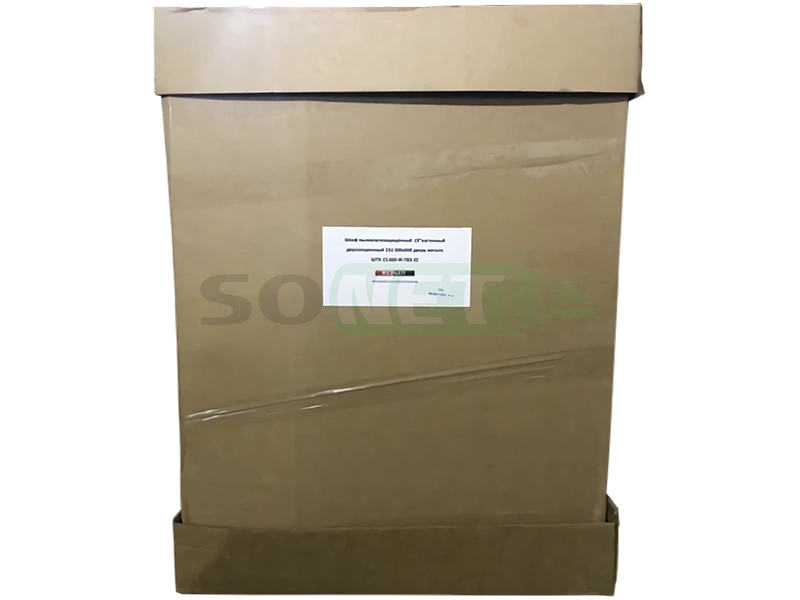

| 10 | Упаковка | Картон |
| 11 | Габариты упаковки (ШхГхВ), мм | 620х670х850 |
| 12 | Объем упаковки, м³ | 0.35309 |
|
1) Шкафы данной серии имеют правое и левое исполнение. Ниже инструкция на примере правого исполнения открытия двери. (С левым исполнением можно ознакомиться в паспорте изделия). • Аккуратно открыть упаковку и извлечь комплектующие шкафа, проверить наличие и количество. • Для удобства сборки снять дверь (3) - для этого необходимо вытащить из петель (20) Г-образные оси с внутренней стороны дверей. Приоткрыть заднюю секцию. Перечень приспособлений и инструментов необходимых для монтажа/демонтажа Инструменты и компоненты, не входящие в комплект шкафа:
|
|

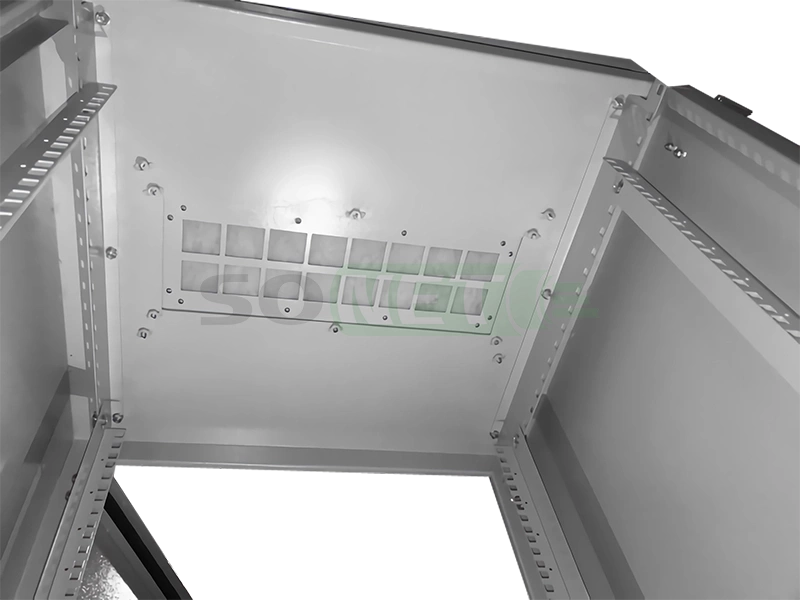

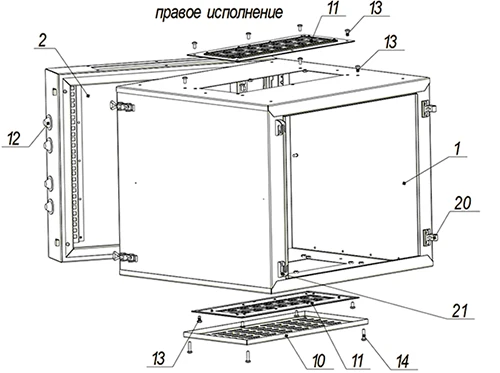

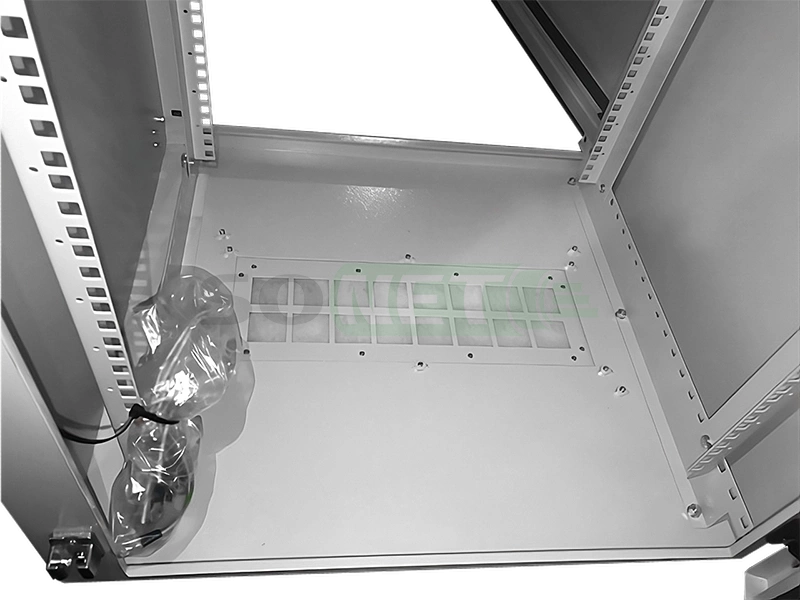

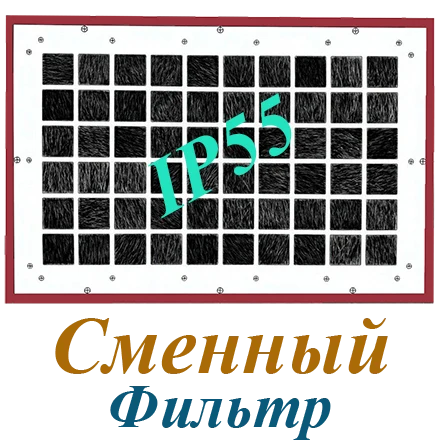

2) Установка фильтров. Фильтры (11) установить в основание и крышу средней секции (1) с наружной стороны (уплотнение должно плотно прилегать к поверхности шкафа) и закрепить винтами (13) по 6 шт. на фильтр. На нижний фильтр установить экран (10) и закрепить винтами (14) – рекомендуется устанавливать экран (10) прорезями жалюзи в сторону задней секции (2). После установки верхнего фильтра заглушить резьбовые отверстия 4 шт. по углам фильтра винтами (13). Опционально! Охлаждающие элементы монтируются в основание крыши шкафа и фиксируются сверху сменным фильтром. (Охлаждающие элементы в комплект изделия не входят.) |
|

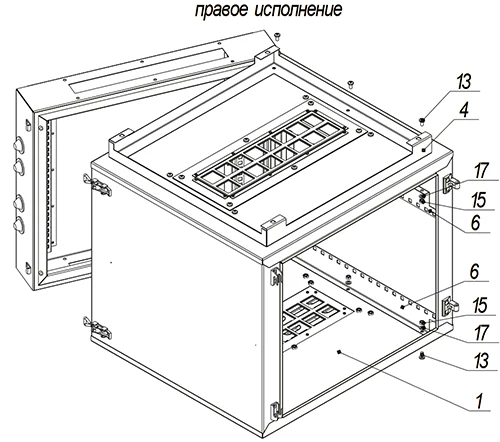

3) Установка каркаса крепления крыши и поперечных уголков. Установить поперечные уголки (6) – 2 шт. в основание средней секции (1) и закрепить винтами (13), шайбами (17) и гайками (15). На крышу средней секции (1) установить каркас (4), с внутренней стороны установить поперечные уголки (6) – 2 шт. и закрепить винтами (13), шайбами (17) и гайками (15). |
|

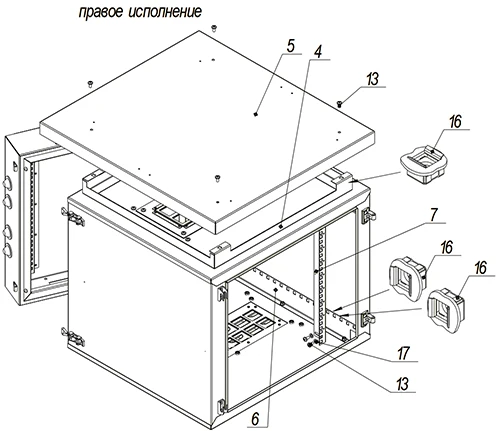

4) Установка панели крыши и монтажных кронштейнов. Вставить гайки клетевые (16) в квадратные отверстия каркаса крепления крыши (4) с внутренней стороны – 4 шт. Сверху установить панель крыши (5) и закрепить винтами (13) – 4 шт. Вставить гайки клетевые (16) в квадратные отверстия уголков поперечных (6) на определенную глубину устанавливаемого оборудования. Установить кронштейны монтажные (7) и закрепить винтами (13) и шайбами (17) по 4 шт. на кронштейн. |
|

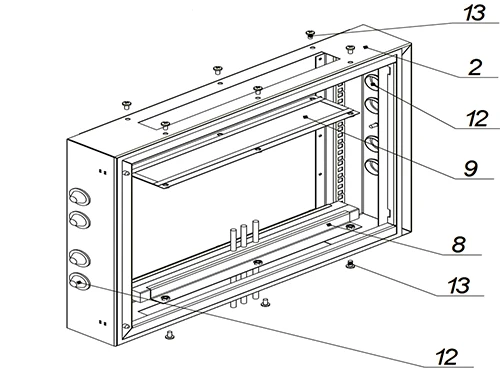

5) Установка профилей для ввода кабеля и заглушки. Ввод кабеля осуществляется через заднюю секцию с трех сторон – снизу, справа или слева. С правой и левой стороны задней секции установлены сальник-вводы (12). После прокладки кабеля установить профили для ввода кабеля (8) – 2 шт. и закрепить винтами (13) по 3 шт. на профиль. Примечание: Монтаж и проводку кабеля осуществлять аккуратно – чтобы не повредить эластичное уплотнение. Неиспользуемое окно закрыть заглушкой (9), заглушку закрепить винтами (13) – 6 шт. |
|

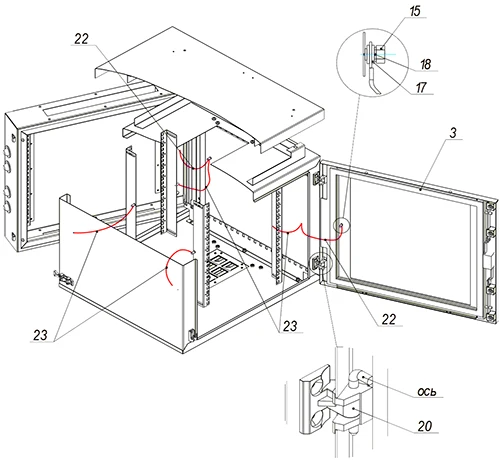

6) Монтаж проводов заземления. Установить на шкаф дверь (3) – вставить Г-образные оси в отверстия петель (20). На шпильки заземления установить провода (22 и 23) и соединить элементы шкафа согласно схеме:
|
|

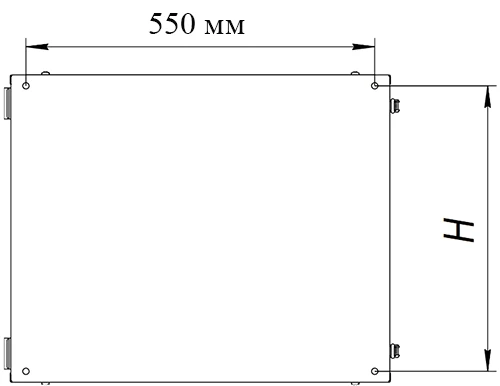

7) Разметка под настенный монтаж. Далее переходим к нанесению монтажных отверстий на стену. На изображении показаны посадочные отверстия для данной серии шкафов. Также можно снять заднюю секцию с петель и методом наложения задней секции на стену в необходимом месте отметить карандашом монтажные отверстия для дальнейшего монтажа шкафа. H = 724,7 мм |
