Кабель в канализацию с повивом полимерных трубок на 4 волокна сечения 9/125мкм, бронированный стальной гофрированной ламинированной лентой, в негорючем исполнении, растягивающее усилие 2.7кН, ИКСЛН-М4П-А4-2,7 (2,7кН) (4 волокна)
Кабель в канализацию с повивом полимерных трубок на 4 волокна сечения 9/125мкм, бронированный стальной гофрированной ламинированной лентой, в негорючем исполнении, растягивающее усилие 2.7кН, ИКСЛН-М4П-А4-2,7 (2,7кН) (4 волокна)
ИКСЛН-М — это волоконно-оптический кабель, предназначенный для прокладки в кабельной канализации, трубах, коллекторах, а также для укладки непосредственно в грунт (1–3 группы), включая участки, заражённые грызунами. Благодаря усиленной конструкции, кабель также подходит для прокладки по мостам, эстакадам и под асфальтобетонным покрытием дорог.
Кабель используется в сетях связи общего пользования, технологических сетях и сетях специального назначения (при их присоединении к сетям общего пользования).

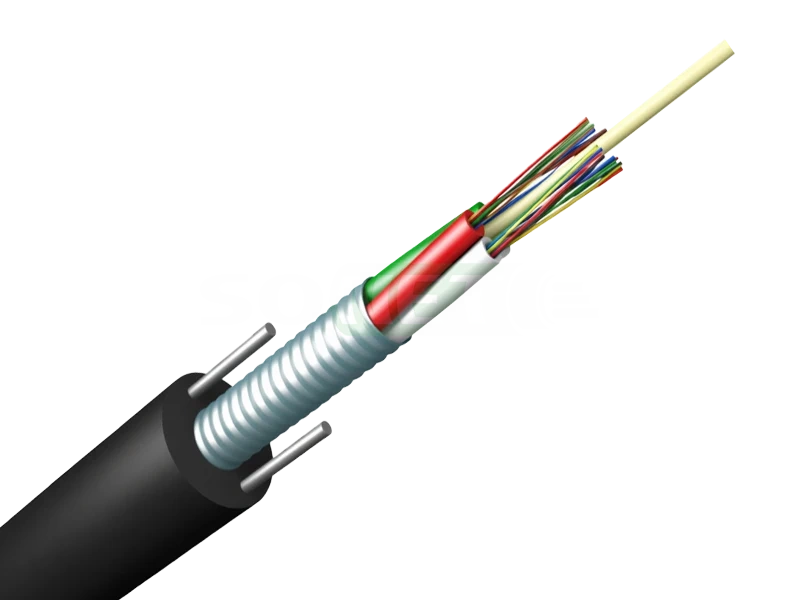

Конструкция кабеля
Конструкция кабеля ИКСЛН-М обеспечивает высокую механическую прочность и надёжную защиту от влаги и грызунов:
1. Оптические модули — повив полимерных трубок, в которых размещены оптические волокна.
2. Оптическое волокно — используется стандартное одномодовое волокно с легированной германием сердцевиной (8–10 мкм) и оболочкой 125 мкм производства АО «Оптиковолоконные Системы» (г. Саранск). Волокно имеет низкий «пик воды» и полностью соответствует рекомендациям *ITU-T G.652.D*.
3. Центральный силовой элемент (ЦСЭ) — стеклопластиковый пруток, обеспечивающий прочность на растяжение и стабильность геометрии кабеля.
4. Броня — стальная гофрированная ламинированная лента. Обеспечивает защиту от грызунов и раздавливающих нагрузок.
5. Наружная оболочка — выполнена из материала, не распространяющего горение (индекс «Н»), что позволяет использовать кабель для одиночной прокладки в зданиях и сооружениях.
Преимущества
* Высокая ёмкость: возможность размещения до 192 волокон в одном кабеле.
* Надёжная защита: стальная гофрированная броня обеспечивает устойчивость к грызунам и раздавливающим нагрузкам.
* Качественное волокно: использование волокна ведущего российского производителя (АО «Оптиковолоконные Системы») гарантирует стабильные оптические характеристики.
* Пожарная безопасность: исполнение «Н» (*LSZH*) соответствует требованиям для одиночной прокладки.
* Широкий диапазон температур: подходит для эксплуатации во всех климатических зонах России.
| Волоконно оптический кабель в канализацию с повивом полимерных трубок, бронированный стальной гофрированной ламинированной лентой, в негорючем исполнении, отечественного производства, растягивающие усилие 2.7кН, Одномодовый (9/125), производства Интегра Кабель, далее ИКСЛН-МХП-АХ-2,7 | ||
| 4 волокна ИКСЛН-М4П-А4-2,7 (2,7кН) (4 волокна) | 8 волокон ИКСЛН-М4П-А8-2,7 (2,7кН) (8 волокон) | 16 волокон ИКСЛН-М4П-А16-2,7 (2,7кН) (16 волокон) |
| 24 волокна ИКСЛН-М4П-А24-2,7 (2,7кН) (24 волокна) | 32 волокна ИКСЛН-М4П-А32-2,7 (2,7кН) (32 волокна) | 48 волокон ИКСЛН-М4П-А48-2,7 (2,7кН) (48 волокон) |
| 64 волокна ИКСЛН-М6П-А64-2,7 (2,7кН) (64 волокна) | 64 волокна ИКСЛН-М8П-А64-2,7 (2,7кН) (64 волокна) | 96 волокон ИКСЛН-М6П-А96-2,7 (2,7кН) (96 волокон) |
| 96 волокон ИКСЛН-М8П-А96-2,7 (2,7кН) (96 волокон) | ||
| Наименование | Свойство |
| Количество оптических волокон в кабеле | до 192 |
| Количество элементов сердечника | 4, 6, 8, 9, 12 |
| Количество оптических волокон в модуле | до 24 |
| Максимально допустимая растягивающая нагрузка | 1,7 - 2,7 кН |
| Допустимая статическая растягивающая нагрузка | от 1,0 кН |
| Диаметр | от 8,1 мм |
| Минимальный радиус изгиба | 20 диаметров кабеля |
| Масса кабеля | от 76.3 кг/км |
| Устойчивость к раздавливающей нагрузке | 0,4 кН/см |
| Стойкость к удару | 10 Дж |
| Электрическое сопротивление изоляции | 2000 МОм*км |
| Условия эксплуатации | |
| Эксплуатация |
от - 50 ℃ до + 70 ℃ |
| Монтаж в горючем исполнении | от - 30 ℃ до + 50 ℃ |
| Монтаж в негорючем исполнении | от - 10 ℃ до + 50 ℃ |
| Маркообразование на примере ИКСЛН-М4П-А48-2,7 | |
| ИК | Волоконно - оптический кабель наружной прокладки "Интегра Кабель" |
| C | Бронированный стальной гофрированной ламинированной лентой |
| Л | Отсутствует промежуточная оболочка |
| Н | Наружная оболочка кабеля в негорючем исполнении для одиночной прокладки |
| М4П | Повив 4 полимерных трубок с центральным силовым элементом (стеклопластиковый пруток) |
| А48 | 48 одномодовых (SM, 9/125), соответствующих рекомендаций ITU-T G.652.A |
| 2.7 | Максимально допустимая растягивающая нагрузка, кН |
