Оптический кабель для прокладки в канализации, 4 волокна(жилы), сечение 9/125 мкм, 2 медные жилы сечением 1.5 мм²: ОТД-1*4А/2М-2,7
Цена с НДС (указана за м)
розничная
118.80 ₽
мелкооптовая
114.40 ₽
оптовая
110 ₽
Заказать
Информация
Код Сонет
O3940
Срок поставки
3 р. дня
Количество волокон
4
Растягивающее усилие, кН
2,7
Тип оболочки
ПНД
Прокладка
Канализация/Трубы
Конструкция
Модульная
Сечение медных жил, мм²
1,5
Тип сечения кабеля
Круглый
Производитель
Еврокабель-1
Паспорт и сертификаты
Описание
Характеристики
Файлы
Описание
Характеристики
Файлы

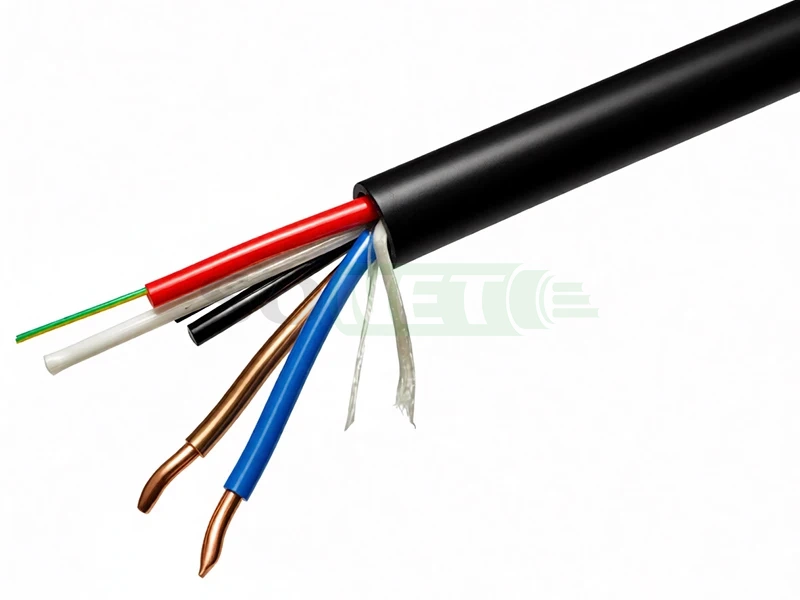

Оптический кабель для прокладки в канализации, 4 волокна(жилы), сечение 9/125 мкм, 2 медные жилы сечением 1.5 мм²: ОТД-1*4А/2М-2,7
Представляем универсальный оптический кабель с медными жилами производства отечественного завода «Еврокабель I». Кабель марки ОТД-1*4А/2М-2,7 предназначен для прокладки в кабельной канализации, блоках, трубах и коллекторах при опасности затопления.

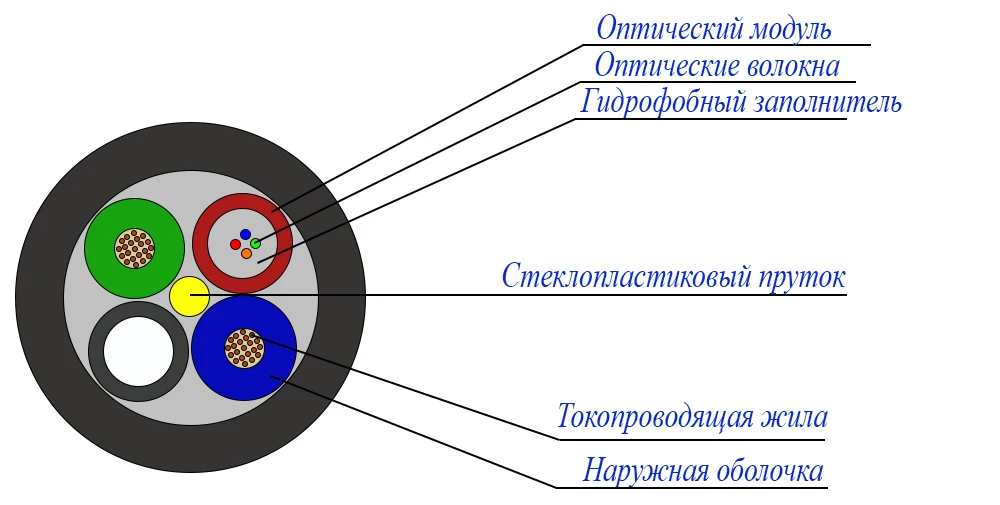

Конструкция кабеля
Конструкция изделия обеспечивает высокую надежность и защиту от внешних воздействий:
- Центральный силовой элемент: стеклопластиковый стержень (ЦСЭ), обеспечивающий прочность конструкции.
- Оптические волокна: 4 одномодовых стандартных волокна, соответствующих рекомендации G.652D, уложены внутри модулей. Волокна окрашены согласно стандартной кодировке.
- Медные жилы: 2 токопроводящие жилы с изоляцией из ПВХ пластиката номинальным сечением 2,5 мм² каждая. Цвет изоляции — синий и коричневый.
- Скрутка: Оптические модули и медные жилы скручены вокруг центрального силового элемента.
- Гидрофобизация: Межмодульное пространство заполнено гидрофобным заполнителем (полибутилентерефталат) либо используется обмотка водоблокирующей нитью и лентой для защиты от продольного проникновения влаги.
- Наружная оболочка: Выполнена из полиэтилена высокой плотности (ПВП), что гарантирует стойкость оболочки к механическим повреждениям и воздействию окружающей среды.
|
Ассортиментный ряд: Оптический кабель для прокладки в канализации, отечественного производства, растягивающие усилие 2.7кН, Одномодовый (G.652D) с 2-мя медными жилами, завода Еврокабель-1 |
|||
|
4 волокна + 2 медные жилы 1,5 мм² |
4 волокна + 2 медные жилы 2,5 мм² | 8 волокн + 2 медные жилы 1,5 мм² | 8 волокн + 2 медные жилы 2,5 мм² |
Характеристики
|
Технические параметры кабеля: |
|||||
| Вид воздействия | Документация | Нормируемое значение | Критерии оценки | ||
| 1. Растягивающее усилие | ТУ 3587-001-58743450-2005 | 2,7 кН | Δ α ≤ 0,05 дБ | ||
| 2. Допустимое раздавливающее усилие | ТУ 3587-001-58743450-2005 | 0,3 кН/cм | Δ α ≤ 0,05 дБ | ||
| 3. Диапазон рабочих температур | ТУ 3587-001-58743450-2005 | от минус 40 оС до плюс 50 оС | Δ α ≤ 0,05 дБ | ||
| 4. Продольное проникновение воды | ТУ 3587-001-58743450-2005 | не более 3 м за 24 часа | нет проникновения | ||
| 5. Стойкость к удару | ТУ 3587-001-58743450-2005 | 5 Дж – 1раз, радиус закругления 300мм. | Δ α ≤ 0,05 дБ (после испытания) | ||
| 6. Стойкость к осевому кручению | ТУ 3587-001-58743450-2005 | Угол закручивания ±180º при нагрузке 100Н и длине – 2 метра. | Δ α ≤ 0,05 дБ | ||
| 7. Температурное циклирование | ТУ 3587-001-58743450-2005 | Количество циклов - 2 | Δ α ≤ 0,05 дБ | ||
| Наружный диаметр кабеля, мм | 9,8 ± 0,4 | Условия транспортирования и хранения | - 40 оС - 50 оС | ||
| Масса кабеля, кг/км, не более |
120,0 |
Условия прокладки | - 30 оС - 50 оС | ||
| Строительная длина, км | 4,0 ± 0,1 | Минимальный радиус изгиба, мм | 20 наружных диаметров кабеля | ||
| Сечение волокна | SM, Одномод 9/125 мкм | Количество волоконных жил. | 4 (G.652D) | ||
| Количество и сечение медных жил питания. | 2 х 1,5² | ||||
