Оптический кабель для прокладки в канализации, 4 волокна(жилы), сечение 9/125 мкм, 2 медные жилы сечением 2.5 мм²: ОТД-1*4А/2М-2,7
Оптический кабель для прокладки в канализации, 4 волокна(жилы), сечение 9/125 мкм, 2 медные жилы сечением 2.5 мм²: ОТД-1*4А/2М-2,7

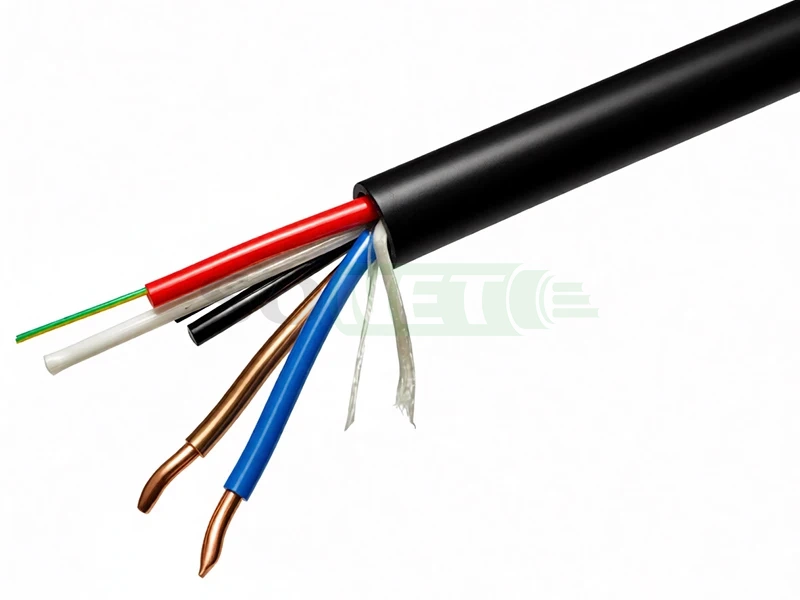

Представляем универсальный оптический кабель с медными жилами производства отечественного завода «Еврокабель I». Кабель марки ОТД-1*4А/2М-2,7 предназначен для прокладки в кабельной канализации, блоках, трубах и коллекторах при опасности затопления.

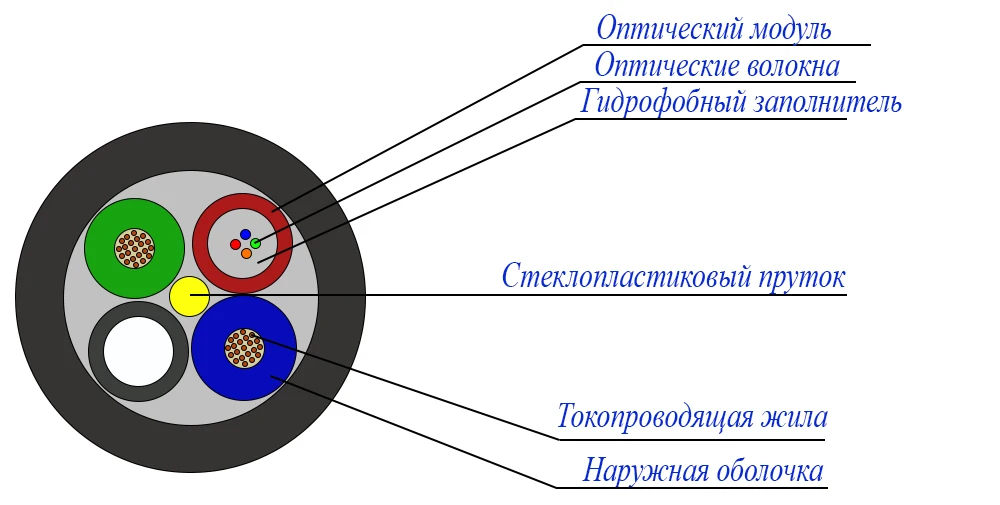

Конструкция кабеля
Конструкция изделия обеспечивает высокую надежность и защиту от внешних воздействий:
- Центральный силовой элемент: стеклопластиковый стержень (ЦСЭ), обеспечивающий прочность конструкции.
- Оптические волокна: 4 одномодовых стандартных волокна, соответствующих рекомендации G.652D, уложены внутри модулей. Волокна окрашены согласно стандартной кодировке.
- Медные жилы: 2 токопроводящие жилы с изоляцией из ПВХ пластиката номинальным сечением 2,5 мм² каждая. Цвет изоляции — синий и коричневый.
- Скрутка: Оптические модули и медные жилы скручены вокруг центрального силового элемента.
- Гидрофобизация: Межмодульное пространство заполнено гидрофобным заполнителем (полибутилентерефталат) либо используется обмотка водоблокирующей нитью и лентой для защиты от продольного проникновения влаги.
- Наружная оболочка: Выполнена из полиэтилена высокой плотности (ПВП), что гарантирует стойкость оболочки к механическим повреждениям и воздействию окружающей среды.
|
Ассортиментный ряд: Оптический кабель для прокладки в канализации, отечественного производства, растягивающие усилие 2.7кН, Одномодовый (G.652D) с 2-мя медными жилами, завода Еврокабель-1 |
|||
|
4 волокна + 2 медные жилы 1,5 мм² |
4 волокна + 2 медные жилы 2,5 мм² | 8 волокн + 2 медные жилы 1,5 мм² | 8 волокн + 2 медные жилы 2,5 мм² |
| Технические параметры кабеля: | |||||
|
Вид воздействия |
Документация |
Нормируемое значение |
Критерии оценки |
||
|
1. Растягивающее усилие |
ТУ 3587-001-58743450-2005 |
2,7 кН |
Δ α ≤ 0,05 дБ |
||
|
2. Допустимое раздавливающее усилие |
ТУ 3587-001-58743450-2005 |
0,3 кН/cм |
Δ α ≤ 0,05 дБ |
||
|
3. Диапазон рабочих температур |
ТУ 3587-001-58743450-2005 |
от минус 40 оС до плюс 50 оС |
Δ α ≤ 0,05 дБ |
||
|
4. Продольное проникновение воды |
ТУ 3587-001-58743450-2005 |
не более 3 м за 24 часа |
нет проникновения |
||
|
5. Стойкость к удару |
ТУ 3587-001-58743450-2005 |
5 Дж – 1раз, радиус закругления 300мм. |
Δ α ≤ 0,05 дБ (после испытания) |
||
|
6. Стойкость к осевому кручению |
ТУ 3587-001-58743450-2005 |
Угол закручивания ±180º при нагрузке 100Н и длине – 2 метра. |
Δ α ≤ 0,05 дБ |
||
|
7. Температурное циклирование |
ТУ 3587-001-58743450-2005 |
Количество циклов - 2 |
Δ α ≤ 0,05 дБ |
||
|
Наружный диаметр кабеля, мм |
10,6 ± 0,4 |
Условия транспортирования и хранения |
- 40 оС - 50 оС |
||
|
Масса кабеля, кг/км, не более |
150,0
|
Условия прокладки |
- 30 оС - 50 оС |
||
|
Строительная длина, км |
4,0 ± 0,1 |
Минимальный радиус изгиба, мм |
20 наружных диаметров кабеля |
||
| Сечение волокна | SM, Одномод 9/125 мкм | Количество волоконных жил. | 4 (G.652D) | ||
| Количество и сечение медных жил питания. | 2 х 2,5² | ||||
