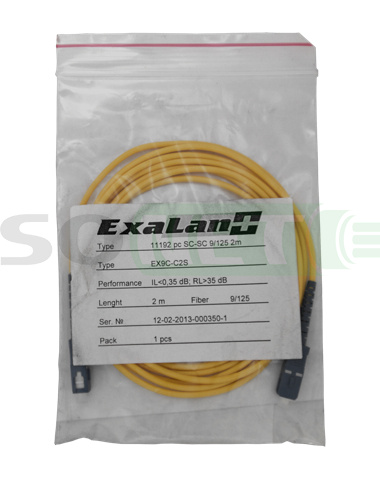

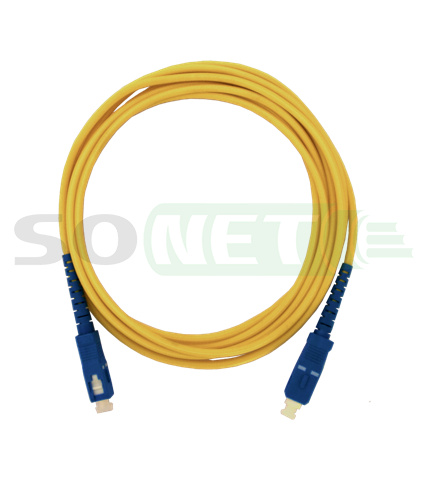

Шнур SC-SC, 9/125, Simplex, G657A, UPC, 1м
Оптический патч-корд G.657 применяется для соединения пассивного кроссового оборудования с активными каналообразующими элементами. Затухание в соединении: от 0,01дБ, до 0,35дБ
Оптические патчкорды G657 отличаются типами разъемов, стандартом оптического волокна, типом оптического кабеля и количеством световодов.
Характеристика | G.657. A1 | G.657. A2 | G.657. B2 | G.657. B3 | |||||||
Длина волны, нм | 1310 | 1310 | 1310 | 1310 | |||||||
Диаметр модового пятна, мкм | 8,6– 9,5± 0,4 | 8,6– 9,5± 0,4 | 6,3– 9,5± 0,4 | 6,3– 9,5± 0,4 | |||||||
Диаметр оболочки, мкм | 125,0± 0,7 | 125,0± 0,7 | 125,0± 0,7 | 125,0± 0,7 | |||||||
Эксцентриситет сердцевины, мкм | 0,5 максимум | 0,5 максимум | 0,5 максимум | 0,5 максимум | |||||||
Сплющенность оболочки | 1,0% максимум | 1,0% максимум | 1,0% максимум | 1,0% максимум | |||||||
Длина волны среза кабеля, нм | 1260 максимум | 1260 максимум | 1260 максимум | 1260 максимум | |||||||
Потери на макроизгибе, дБ: радиус, мм количество витков макс. при 1550 нм макс. при 1625 нм | 15 10 0,25 1,0 | 10 1 0,75 1,5 | 15 10 0,03 0,1 | 10 1 0,1 0,2 | 7,5 1 0,5 1,0 | 15 10 0,03 0,1 | 10 1 0,1 0,2 | 7,5 1 0,5 1,0 | 10 1 0,03 0,1 | 7,5 1 0,08 0,25 | 5 1 0,15 0,45 |
Проверочное напряжение, ГПа | 0,69 минимум | 0,69 минимум | 0,69 минимум | 0,69 минимум | |||||||
Коэффициент хроматической дисперсии, пс/нм*км, не более, в интервале длин волн: 1285-1330 1525-1575 | 3,5 18 | 3,5 18 | Не является опреде- ляющей | Не является опреде- ляющей | |||||||
Коэффициент затухания max, дБ/км; | на длине волны, нм | 0,4 | 1310-1625 | 0,4 | 1310-1625 | 0,5 | 1310 | 0,5 | 1310 | |||||||
0,4 | 1383 | 0,4 | 1383 | 0,3 | 1550 | 0,3 | 1550 | ||||||||
0,3 | 1550 | 0,3 | 1550 | 0,4 | 1625 | 0,4 | 1625 | ||||||||
Коэффициент PMD, пс/√ км | 0,20 | 0,20 | Не является опреде- ляющей | Не является опреде- ляющей | |||||||
