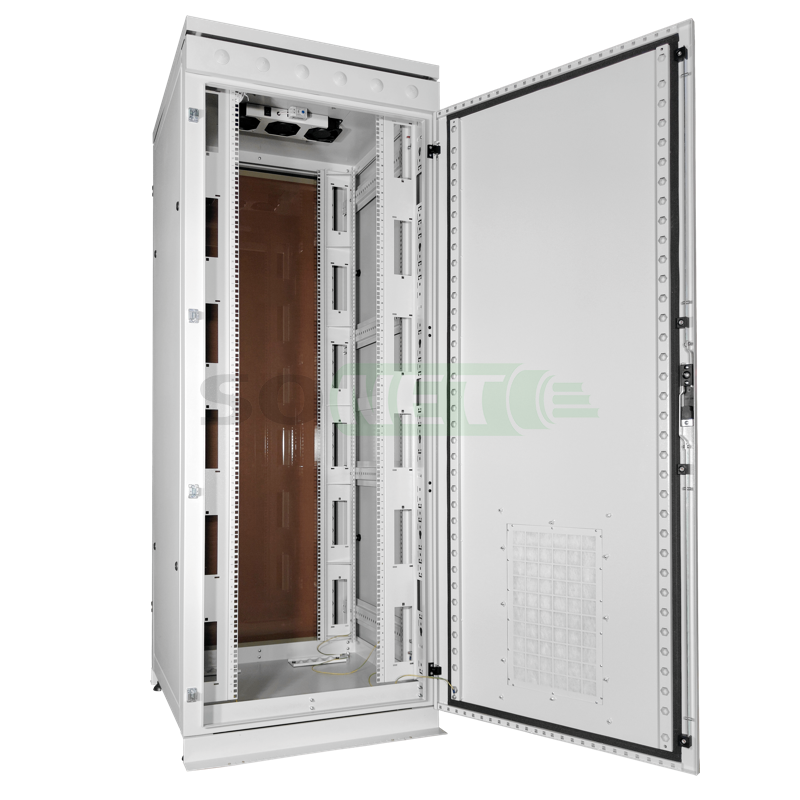

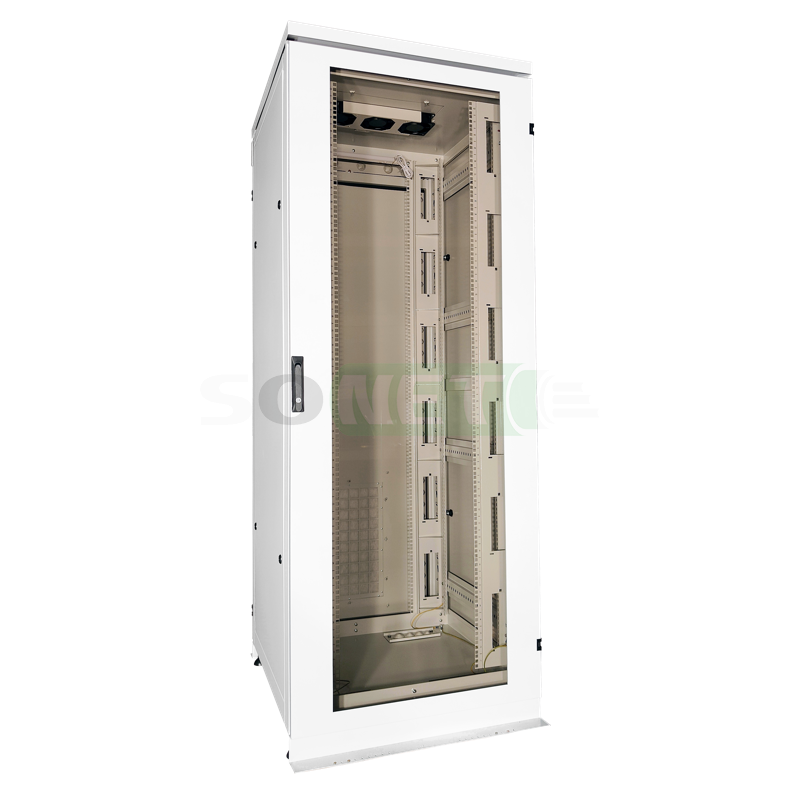

Шкаф пылевлагозащищенный 19'' напольный 52U 800х800, дверь стекло
Шкаф пылевлагозащищенный 19" напольный 52U 800х800, дверь стекло
Настенные телекоммуникационные пылевлагозащищенные шкафы отечественного производства ReDGen, серия ШТК-ХХ.Х.Х-Х-ПВЗ, спроектированное инженерами КБ ReDGen, для бесперебойной работы оборудования в нестандартных условиях – производственные цеха, складские комплексы, подвальные и чердачные помещения, туннели метрополитена. Предназначен для размещения в нем электронного пассивного или активного оборудования, а также аппаратуры телекоммуникационных систем, выполненных в 19-дюймовом стандарте..
Шкафы телекоммуникационные напольные пылевлагозащищённые предназначены для установки сетевого, телекоммуникационного, вспомогательного монтажного оборудования 19” стандарта внутри офисных и производственных помещений c высокой степенью запыленности, присутствием влаги, и возможностью механических воздействий. Шкафы изготовлены в соответствии с требованиями ГОСТ 28601.2. Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150. Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха – 80% при 25ºС.
Степень защиты – IP55 по ГОСТ 14254.
При производстве шкафа используется холоднокатанная сталь толщиной от 1 до 2 мм. Передняя дверь стеклянная (4 мм) или цельнометаллическая. Задняя дверь цельнометаллическая. Двери могут устанавливаться как с левой стороны, так и с правой стороны шкафа. Оборудованы замками-ручками с прижимным механизмом фиксации двери в закрытом положении (4 точки фиксации). Все проёмы оснащены уплотнительными контурами. Боковины представлены в виде съёмных панелей, по четыре одноточечных замка на каждой и также оснащены уплотнительными контурами. На всех дверях и стенках используются демпфирующие элементы. Для ввода кабеля предусмотрены специальные отверстия разных размеров в основании шкафа и в его верхней части. Для повышения герметичности возможна установка на глухой цоколь высотой 100мм. Все отверстия закрыты коническими резиновыми гермовводами. Для предотвращения попадания жидкости внутрь шкафа на крышу установлена фальш-панель и защитные ограждения.
Для обеспечения бесперебойной и качественной вентиляции воздуха внутри шкафа впускной проем расположен в нижней части задней двери и оснащен съемным фильтром с защитной решеткой. Вытяжной проем расположен в крыше шкафа и также оборудован съемным фильтром. При необходимости в крышу и/или нижнюю часть двери можно установить вентиляторные модули (не входят в комплектацию шкафа).
Шкаф устанавливается на 4 шарнирные регулируемые ножки, что дает возможность эксплуатировать его даже на неровной поверхности. Возможна установка поворотных роликов (не входят в комплектацию шкафа).
Шкафы поставляются полуразобранными в компактной упаковке, состоящей из 3-х частей. Комплект поставки – шкаф с фурнитурой и комплектом винтов, шайб и гаек для его сборки, 4 регулируемые опоры, кабельные сальниковые вводы, комплект проводов заземления, фильтр в крышу шкафа, фильтр в заднюю дверь, уплотнители самоклеящиеся, герметик.
При использовании шкафов в запыленных местах. Необходимо периодически проводить регламентные работы по замене фильтров. (Частота замены зависит от запыленности производства)
№ |
Наименование | Описание |
1 |
Шкафы изготовлены |
В соответствии с требованиями ГОСТ 28601.2. |
2 |
Материал изготовления |
Листовая сталь, толщина от 1 до 2-х мм, согласно составляющих шкафа. |
3 |
Крыша шкафа |

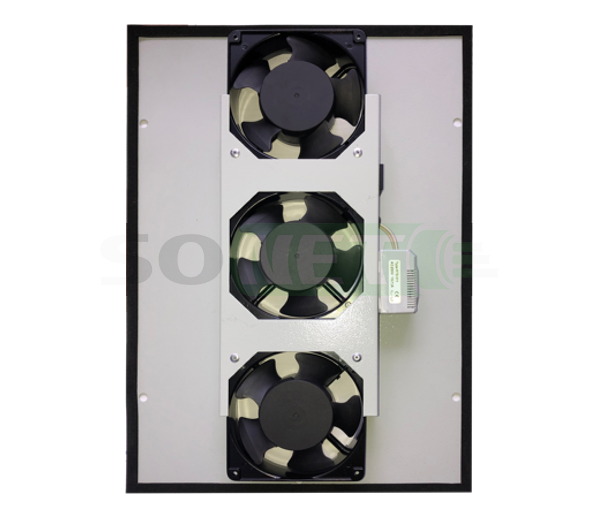

Сверху задней части шкафа предусмотрены 6-ть сальников для ввода кабеля диаметром Ø37, в крыше предусмотрено отверстие для установки охлаждающих модулей *(на 6-ть модулей ВМ-К-6-ШТК-ПВЗ, ВМ-К-6-ТР-ШТК-ПВЗ, ВМ-Д-6-ШТК-ПВЗ и на 3 модуля ВМ-К-3-ШТК-ПВЗ, ВМ-К-3-ТР-ШТК-ПВЗ), для исключения прямого попадания воды на крышу установлена фальш-панель и защитные ограждения. |
4 | Дверь шкафа передняя |

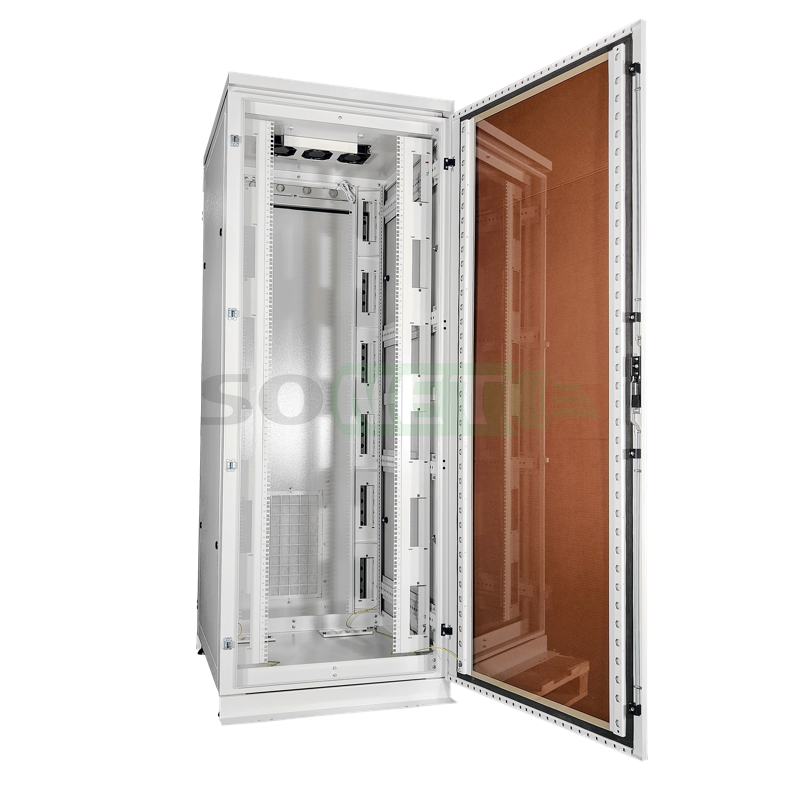

Стекло, Возможен монтаж как с левой так и с правой стороны, шкафа. В двери шкафа установлен замок ручка прижимного типа с 4-мя точками крепления. |
5 |
Боковые стенки шкафа |
Представленны в виде запирающихся панелей, с каждой стороны панели запирающийся замок.(4-ре одноточных замка на панели) Оснащены уплотнительными контурами |
6 |
Задняя дверь шкафа |

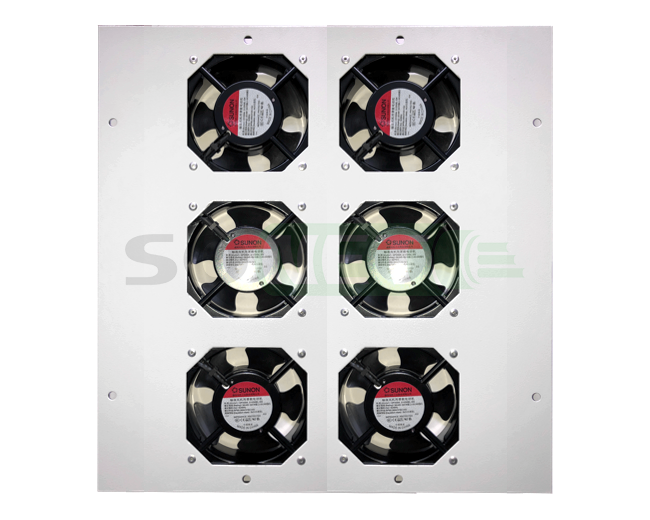

Цельнометаллическая, Возможен монтаж как с левой так и с правой стороны, шкафа. В двери шкафа установлен замок ручка прижимного типа с 4-мя точками крепления. В двери сделано отверстие для установки охлаждающих модулей (ВМ-Д-6-ШТК-ПВЗ). |
7 | Основание шкафа (Дно) |

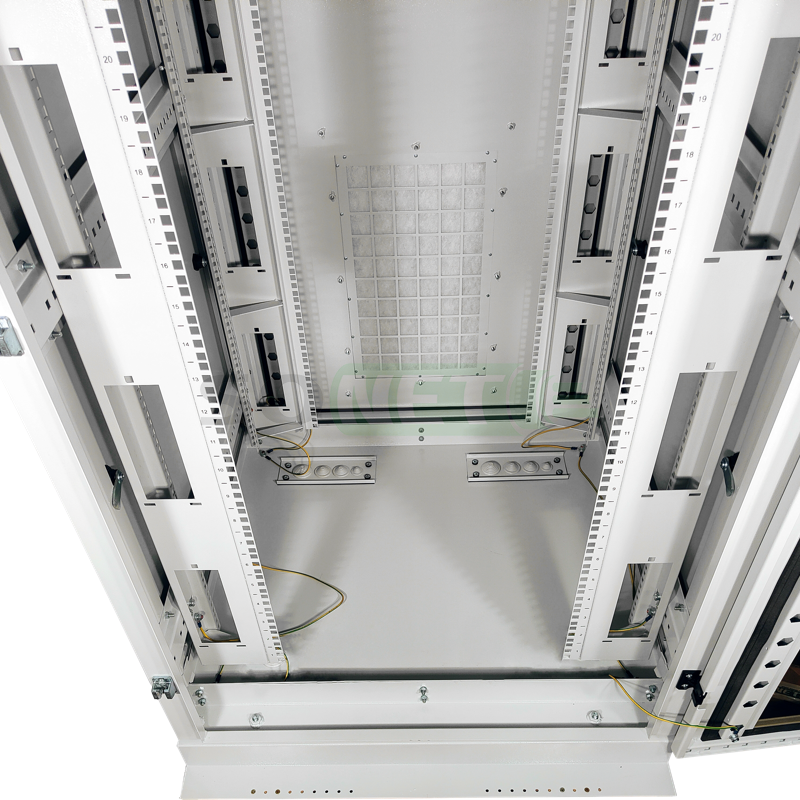

-заглушка -2 шт. -кабельный ввод -2 шт. (с отверстиями в каждом: Ø20 - 2шт, Ø32 - 4шт, Ø37 - 2шт.) |
8 |
Точка опоры |
Шкаф поставляется с набором из 4-х вкручиваемых ножек, *опционально можно использовать ролики под нагрузку до 320кг (ШТК-80), *Для более удобного подвода кабеля в шкаф можно использовать цоколь высотой 100мм (ШТК-Ц.8.8-ПВЗ) |
9 |
Циркуляция воздуха |

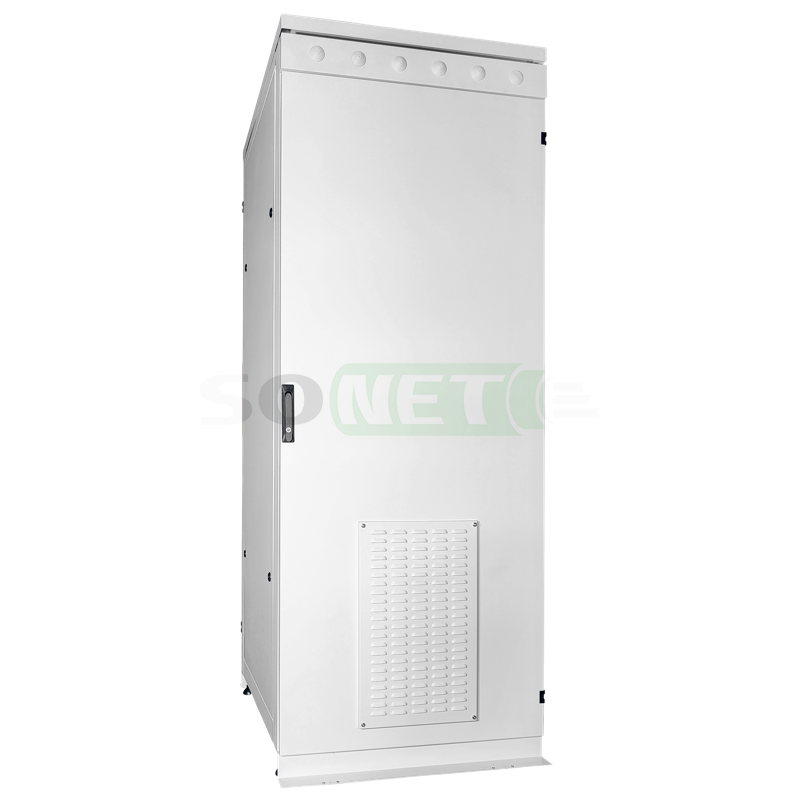

Впускной проём приточного воздуха расположен в нижней части задней двери шкафа и оснащен сменным фильтром с решеткой (ШТК-Ф-344-ПВЗ), вытяжной проём расположен в верхней части шкафа и тоже оснащен фильтром с решеткой (ШТК-Ф-312-ПВЗ). *В крышу и заднюю дверь возможна установка активных вентиляторных модулей (В комплект поставки не входят!) |
10 |
Звукоизоляция |
Проёмы шкафа оснащены уплотнительными элементами, на всех дверях и стенках используются демпфирующие элементы. |
11 |
19" напраляющих |

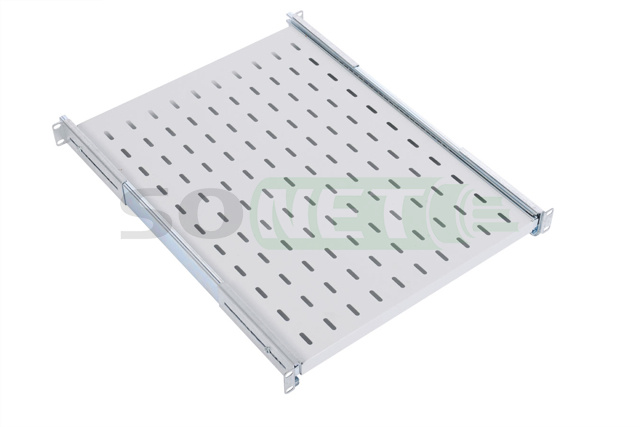

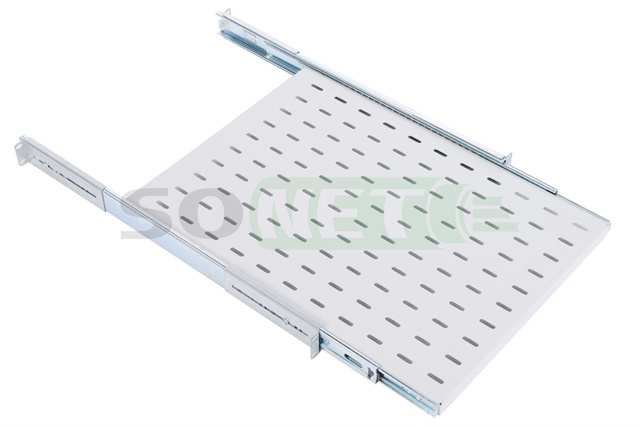

Возможность регулировка по глубине, 4 - х направляющих, максимальная рабочая глубина 690мм. Возможна установка стационарных полок: (СВ-39 R, СВ-45 R, СВ-45У R, СВ-45АК R, СВ-58 R, СВ-58У R, СВ-58АК R, СВ-62 R, СВ-62У R, СВ-62АК R) Консольных полок: (МС-20 R, МС-30 R, МС-40 R) Выдвижные полки: (ТСВ-45 R, ТСВ-58 R, ТСВ-62 R, ТСВ-4ТК-4 R) |
12 |
Грузоподьемность, кг |
800 |
13 | Степень защиты | IP55 по ГОСТ14254 |
14 | Рабочий диапазон использования | УХЛ 4.2 по ГОСТ15150 От + 5℃ до +40℃ и относительной влажности окружающего воздуха 80%при 25℃ |
15 |
Цвет шкафа |
Светло, серый (Ral7035), * Есть возможность покраски партии шкафов в черный цвет (Ral9005) |
Шкаф поставляется в разобранном виде, упакован в 3-х коробках.
№ | Наименование | Количество (штук) |
1. |
Крыша в составе: - Основание крыши - Фильтр верхний - Панель крыши - Уплотнитель |
1 |
2. |
Дно в составе: - Дно - Заглушка - 2шт - Кабельный ввод - 2 шт - Сальник Ø20 - 2шт. - Сальник Ø32 - 4шт. - Сальник Ø37 - 2шт. |
1 |
3. |
Профиль |
6 |
4. | Панель вентиляционная задней двери *** | 1 |
5. |
Фильтр задней двери с уплотнителем *** |
1 |
6. |
Опора регулируемая М12 |
4 |
7. | Сальник Ø37 для задней рамки | 6 |
8. | Замок боковой стенки | 8 |
9. | Винт М6х12 (крест) | См.уп. лист |
10. | Винт М6х25 | 4 |
11. | Гайка М6 | См.уп. лист |
12. | Гайка клетевая М6 | См.уп. лист |
13. | Шайба плоская 6 | См.уп. лист |
14. |
Шайба пружинная 6 |
16 |
15. | Провод заземления 350 мм | См.уп. лист |
16. | Провод заземления 650 мм | См.уп. лист |
17. | Провод заземления 950 мм | См.уп. лист |
18. |
Уплотнитель D - образный | См.уп. лист |
26. |
Шайба зубчатая 6 | 38 |
27. |
Винт М6х12 (внутр. шестигранник) |
См.уп. лист |
28. | Ключ шестигранный | 1 |
29. | Герметик | 1 |
19. | Обшивка боковая *** | 2 |
20. |
Рама передняя в составе: - Рама передняя - Винт М10х16 - 2шт - Заглушка пластиковая - 4шт - Петля - 2 шт. - Упор для тяги - 4шт |
1 |
21. |
Дверь передняя в составе: - Дверь передняя* - Замок - Тяга замка - 2 шт. - Крепление тяги - 4шт (Установлена на раму переднюю) |
1 |
22. |
Рама задняя в составе: - Рама задняя - Винт М10х16 - 2шт - Заглушка пластиковая -4шт - Петля -2 шт. - Упор для тяги - 4шт - Кожух |
1 |
23. |
Дверь задняя в составе: - Дверь задняя - Замок ** - Тяга замка - 2 шт. ** - Крепление тяги - 4шт ** (Установлена на раму заднюю) |
1 |
24. | Органайзер | 2 |
25. |
Стойка монтажная **** Нанесение надписи ЮНИТЫ (Unit) |
4 |
*дверь передняя может быть цельнометаллическая или со стеклом
**по спецзаказу возможна установка упрощенного замка без тяг
*** по спецзаказу возможна поставка боковой стенки с фильтром

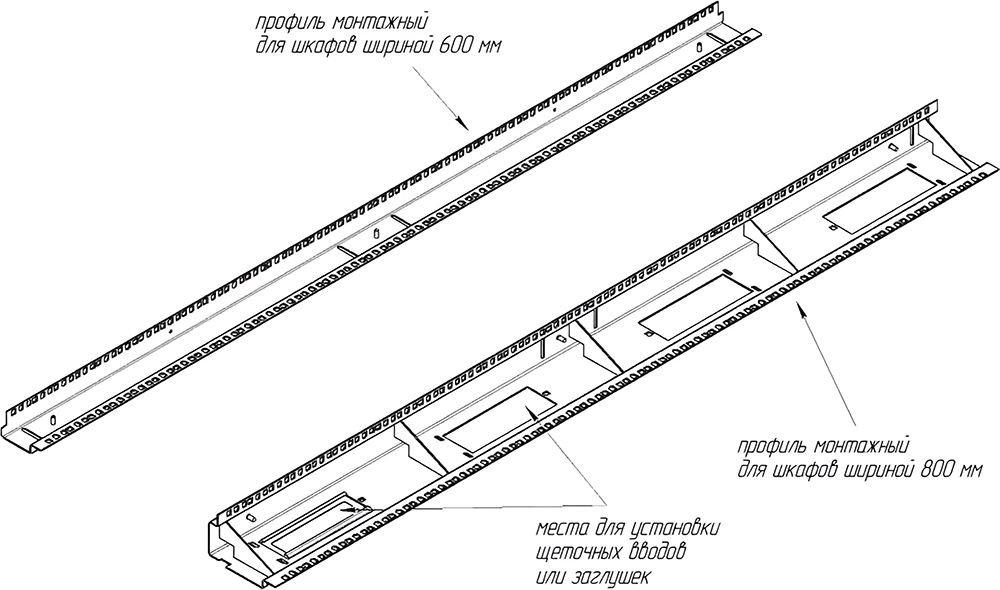

**** стойки монтажные для шкафов шириной 600 и 800 мм отличаются (см. раздел «установка вертикальных стоек монтажных и органайзеров»).
№ | Наименование | ШТК-52.8.8-С-ПВЗ |
В собранном виде |
||
1 | Высота, мм | 2480 |
2 |
Высота, (Unit) |
52 |
3 | Ширина | 800 |
4 |
Глубина, мм |
800 |
5 | Рабочая глубина, мм (по Стойкам) | 690 |
6 |
Грузоподьемность, кг |
800 |
9 | Вес | 150 |
Заводская упаковка (Место 1) |
||
10 | Упаковка | Картон |
11 |
Габариты упаковки (ШхГхВ),мм |
875х825х200 |
12 | Объём упаковки м³ | 0.144375 |
Заводская упаковка (Место 2) | ||
13 | Упаковка | Картон |
14 | Габариты упаковки (ШхГхВ),мм | 2455х825х250 |
15 | Объём упаковки м³ | 0.413531 |
Заводская упаковка (Место 3) | ||
16 | Упаковка | Картон |
17 | Габариты упаковки (ШхГхВ),мм | 2005х890х40 |
18 | Объём упаковки м³ | 0.067462 |
|
||
19 |
Общий вес шкафа в заводской упаковке, кг |
153 |
20 | Общий объем шкафа в заводской упаковке, м³ | 0,4954305 |
- Полка 19" 1U перфорир. стационарная Г=580мм до 100кг
- Полка 19" 1U перфорир. стационарная Г=580мм до 200кг

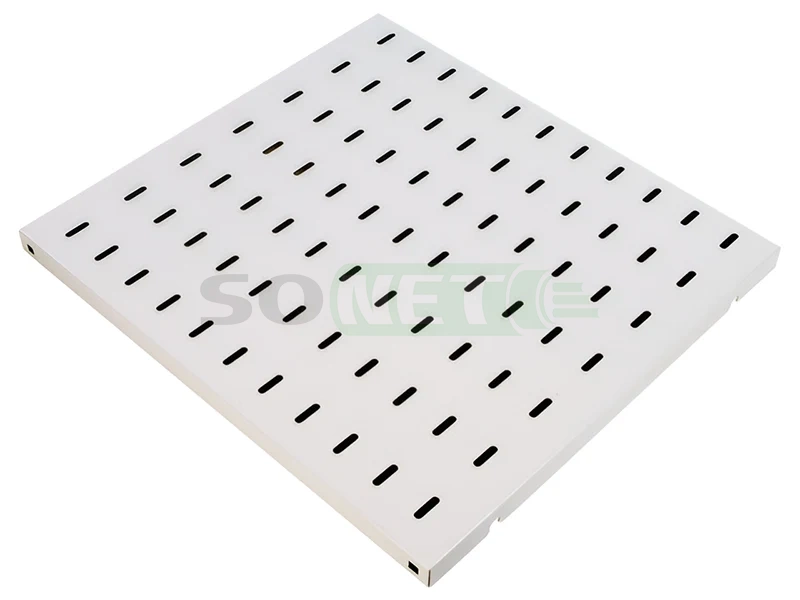

- Полка 19" 1U перфорир. стационарная Г=620мм до 45кг
- Полка 19" 1U перфорир. стационарная Г=620мм до 100кг
- Полка 19" 1U перфорир. стационарная Г=620мм до 200кг
- Полка 19" 1U перфорир. консольная Г=200мм до 15кг
- Полка 19" 2U перфорир. консольная Г=300мм до 20кг

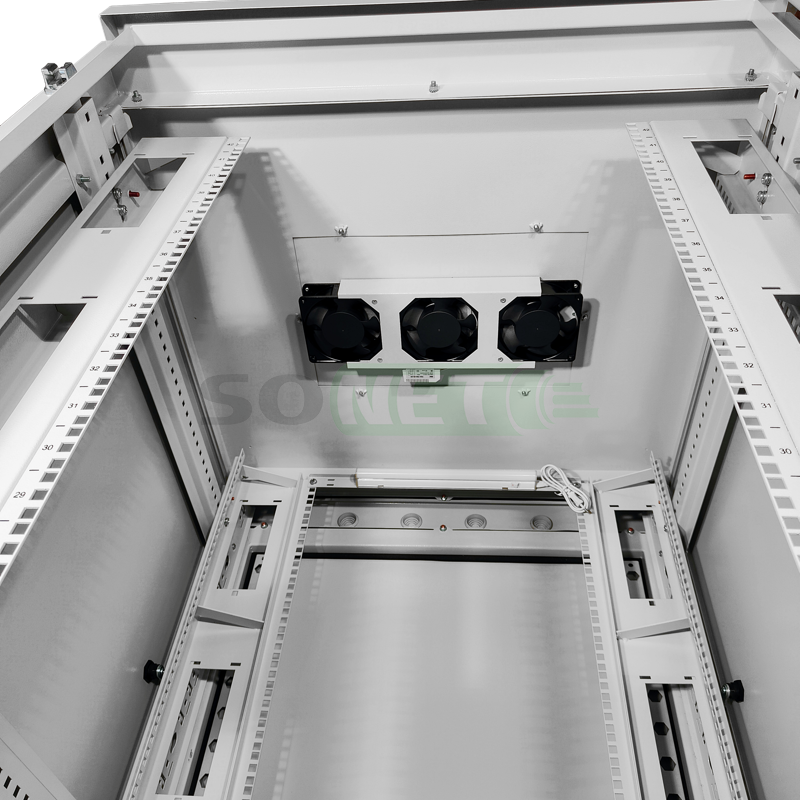

установки оборудования. Для улучшения охлаждения установленного оборудования в верхнюю панель шкафа рекомендуется

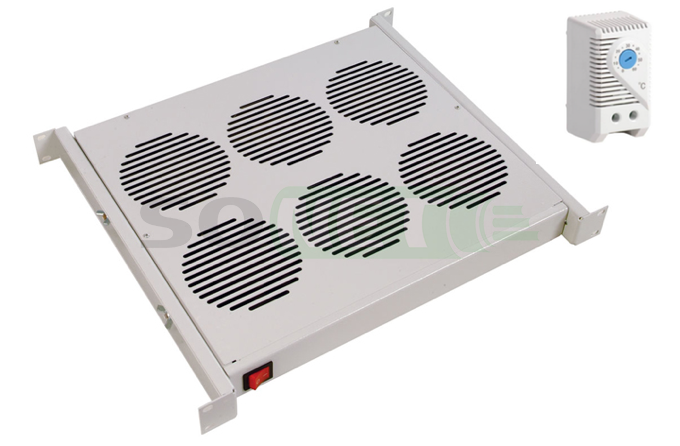

установить вентиляторный модуль, а также можно использовать 19‑дюймовые вентиляторные модули, размещаемые на вертикальных направляющих.
Теперь приступаем к сборке ! | |
1) Выбираем и подготавливаем помещение для сборки шкафа, монтаж производиться силами не менее 2-х человек. Перечень приспособлений и инструментов необходимых для монтажа/демонтажа Инструменты и компоненты, не входящие в комплект шкафа: - Уровень - Ключ рожковый или головка-трещотка на 10 мм - Ключ разводной от 10 до 20 мм - для регулировки ножек. - Спец. инструмент для монтажа клетевых гаек. - Отвертка плоская - Отвертка крестовая - Пластиковые хомуты - Лестница стремянка 1.5м Шаг 1 – распаковка шкафа 1.1-Используя универсальный нож, аккуратно снимите упаковочную ленту. 1.2-Аккуратно откройте коробки и достаньте комплектующие шкафа. 1.3-Используя универсальный нож, аккуратно снимите упаковочную пленку. Производитель не несет ответственности за повреждения, возникшие во время последующей транспортировки данного изделия. Шаг 2 - проверка комплектации 2.1-После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки. Перечень основных компонентов шкафа приведен в упаковочном листе, который находиться в каждом упаковочном месте. Компания оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия. |
|

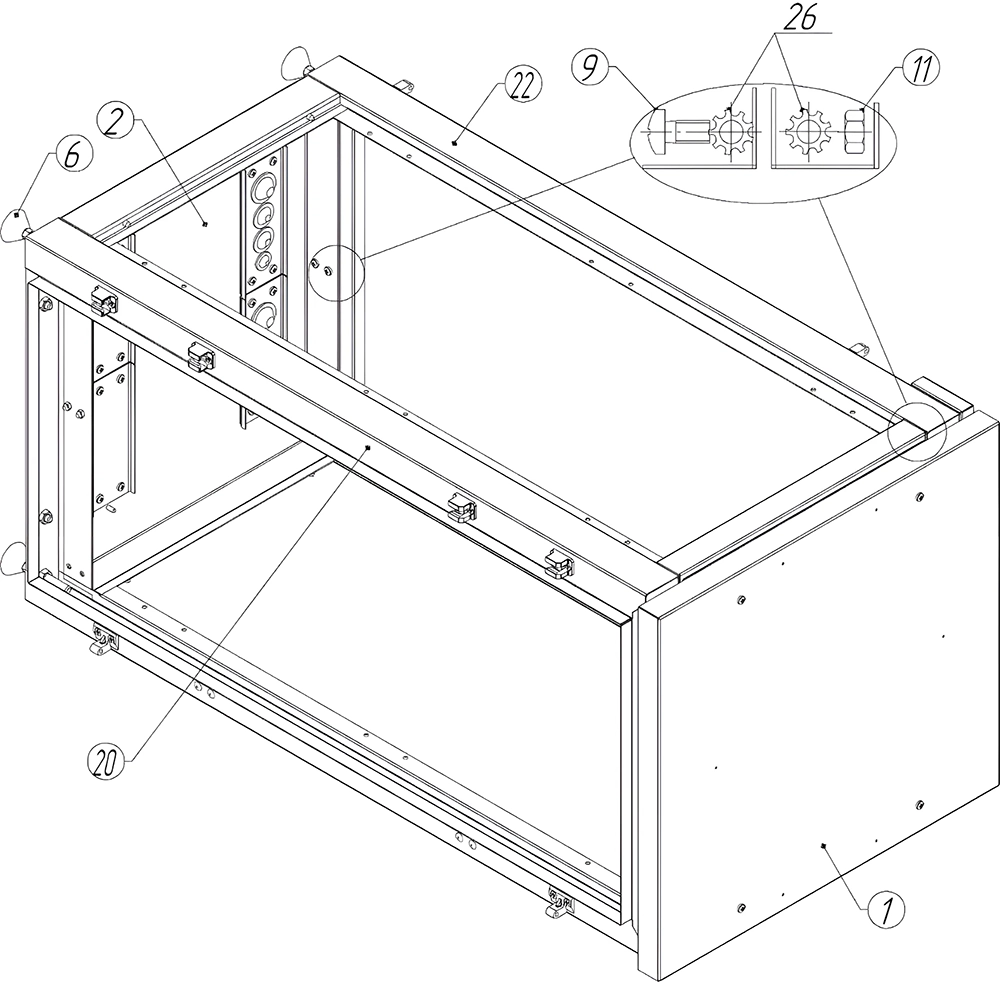

Шаг 3 – сборка каркаса шкафа 3.1- снять двери переднюю (21) и заднюю (23) с рам (20) и (22). Для этого необходимо открыть замки и вытащить Г-образные оси из петель с внутренней стороны двери, затем аккуратно переместить двери в сторону. 3.2- установить рамы (20) и (22) горизонтально на ровном полу (подстелить картон от упаковки) установить крышу (1) и дно (2). Закрепить их винтами (9) – 18 шт., гайками (11) – 18 шт. и шайбами (26) – 36 шт., метизы до упора не заворачивать. В нижней части рам (20) и (22) установить резьбовые опоры М12 (6) см. рис1 ВАЖНО: для обеспечения герметичности шкафа крыша, рамы и дно соединяются плотно. При необходимости ребра рамок, крыши и дна подогнуть. Посадку осуществлять легким постукиванием деревянным или резиновым молоточком. Места стыков крыши, дна и рамок обезжирить растворителем или другим спец средством, потом промазать герметиком (входит в комплект поставки поз.29) |
Рисунок 1Рисунок 1-1 |
Рисунок 2 |

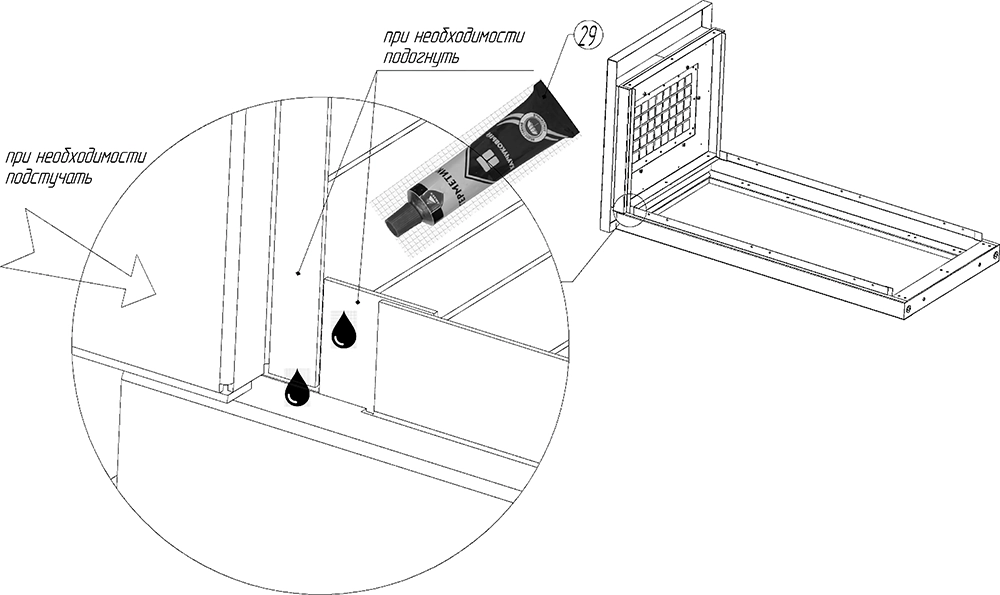

3.3 - установить собранный каркас шкафа вертикально. По уровню выровнять дно (2) шкафа с помощью регулировочных ножек (6). Приложить уровень к рамам (20) и (22) в передней, задней и боковой плоскостях, при необходимости выровнять, временно установить обшивку боковую (19) и затянуть резьбовые соединения. См. рис.2 3.4 - на каркас шкафа установить профили (3**). Профили устанавливать круглыми отверстиями в сторону передней рамы (20), овальными отверстиями сторону задней (22). Закрепить их винтами (9) – 24 (32*) шт. и гайками (11) – 24 (32*) шт., метизы до упора не заворачивать. См. рис.2 ПРИМЕЧАНИЕ: * для шкафов 33,42 и 52U **количество профилей для шкафов 24U – 6 шт.; для шкафов 33,42 и 52U – 8 шт.; 3.5 - еще раз проверить уровнем положение шкафа и затянуть резьбовые соединения. 3.6 - перед установкой профилей (3) в крайние задние отверстия установить гайки клетевые (12) снаружи для крепления органайзеров (24). См. рис.2 |

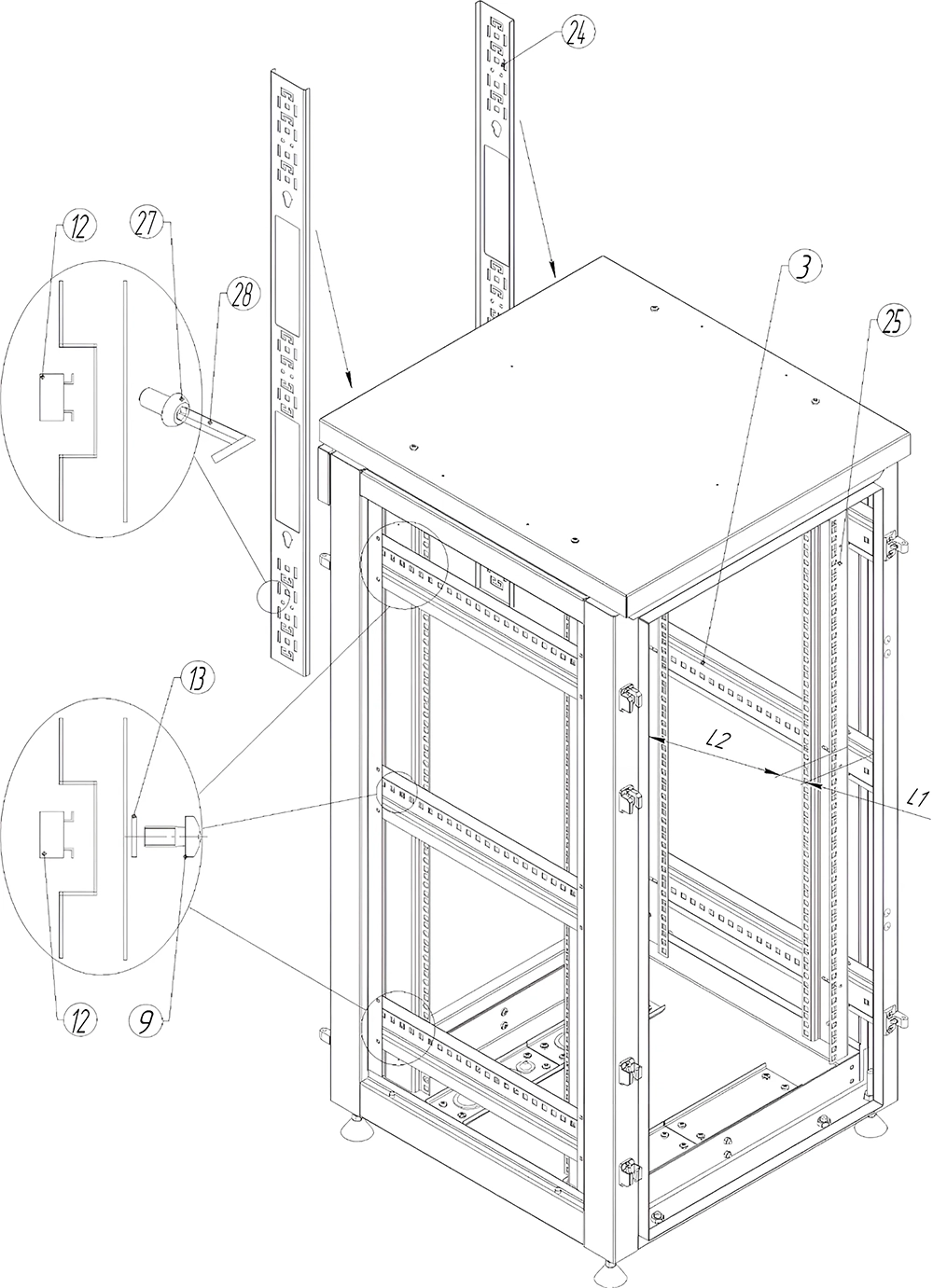

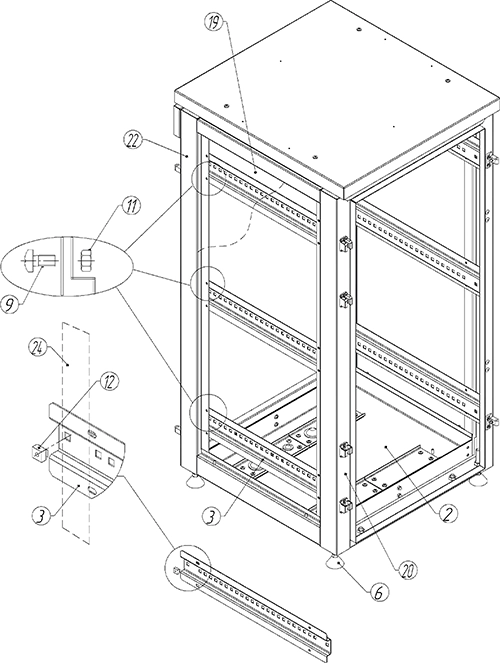

Шаг 4 – установка вертикальных стоек монтажных и органайзеров
4.1 - Установить кабельные органайзеры (24) на профили (3) в задней части шкафа. Закрепить их винтами (27) – 6 (8*) шт. и гайками клетевыми (12) – 6 (8*) шт. винты (27) крепить используя ключ шестигранный (28) 4.2 - Определить расстояние до передней плоскости L1 и полезную глубину оборудования L2. Установить стойки монтажные (25) на профили (3) и закрепить винтами (9) – 24 (32*) шт., гайками клетевыми (12) – 24 (32*) шт. и шайбами (13) – 24 (32*) шт. Гайки клетевые (13) вставить в квадратные отверстия профилей (3), снаружи. См. рис.3 ПРИМЕЧАНИЕ: 1 - * для шкафов 33,42 и 52U: 2 - профили монтажные (25) для шкафов шириной 600 мм и 800 мм – отличаются. Отличие см. на рис. 3-1
|
Рисунок 3 Рисунок 3 - 1 |
Рисунок 4 |

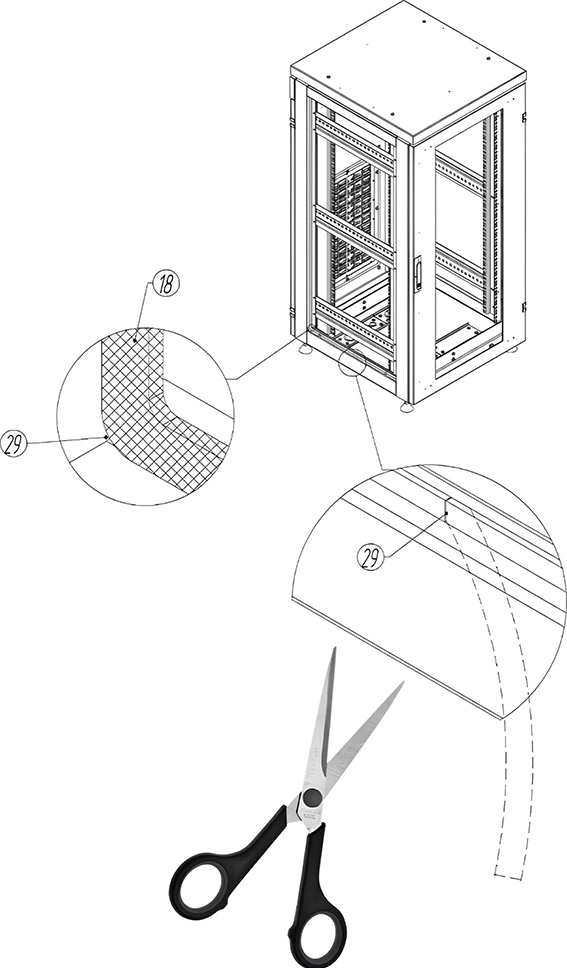

Шаг 5 – наклейка боковых уплотнений
5.1 - перед установкой боковой обшивки необходимо наклеить боковые уплотнения. 5.2 - поверхность обезжирить растворителем или другим спецсредством. 5.3 - из комплекта шкафа взять липкий уплотнитель D - образный поз. (18). Наклеить с минимальным радиусом в углах в плотную на боковые поверхности шкафа, к крыше, дну, и рамам. Стык сделать внизу шкафа (излишки уплотнителя обрезать) и загерметизировать. Допускается в углах закрепить уплотнитель герметиком (29) См рис.4
|

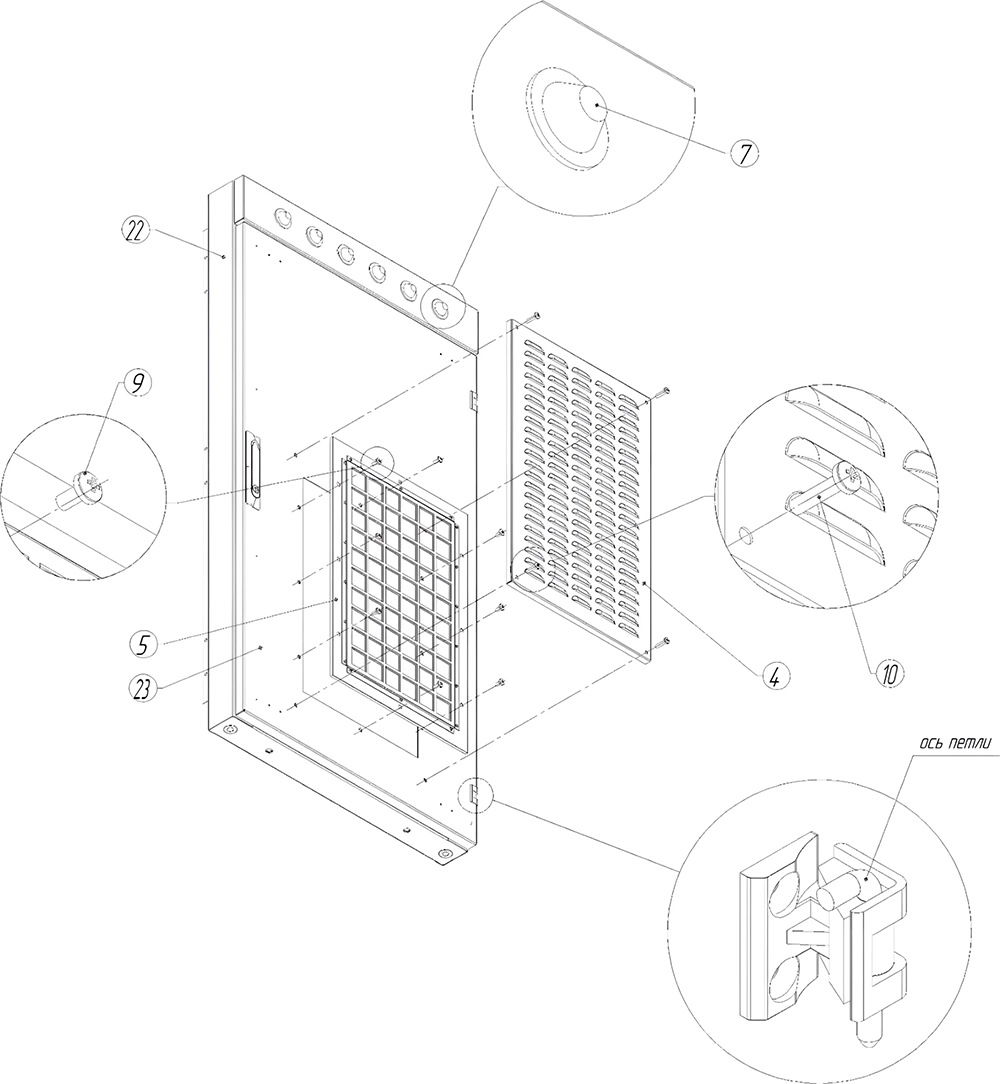

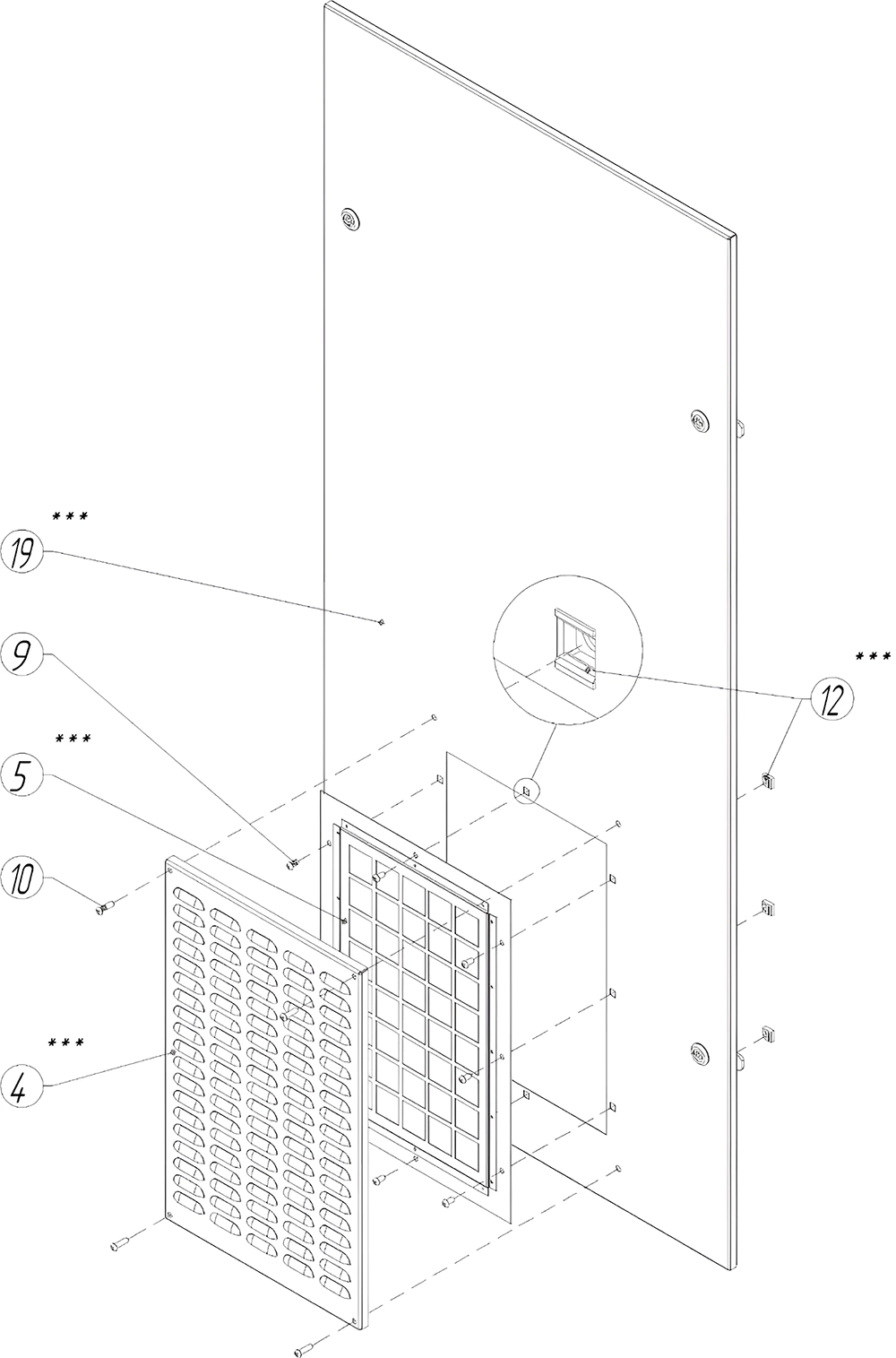

Шаг 6 – установка обшивки 6.1 - установить фильтр задней двери (5) на дверь заднюю (23) закрепить его винтами (9) – 8 шт. фильтр установить эластичным уплотнением на поверхность двери. см. рис. 5 6.2 - сверху фильтра установить панель вентиляционную (4) и закрепить ее винтами (10) – 4 шт. см. рис. 5 ПРИМЕЧАНИЕ :** по спецзаказу возможна установка упрощенных замков на заднюю дверь – без тяг 6.3 - навесить дверь заднюю (23) на раму заднюю (22), для чего соединить 2 части петли и зафиксировать Г- образной осью. см. рис. 5 6.4 – заглушить отверстия в верхней части задней рамы (22), для чего установить сальники (7) – 6 шт. см. рис. 5 |
Рисунок 5 |
Рисунок 5 - 1 | *** по спецзаказу возможна установка фильтра в боковую стенку. Для этого необходимо предварительно установить гайки клетевые – 6 шт. Дальнейшая установка фильтра производится как на задней двери. см. рис 5 - 1 |

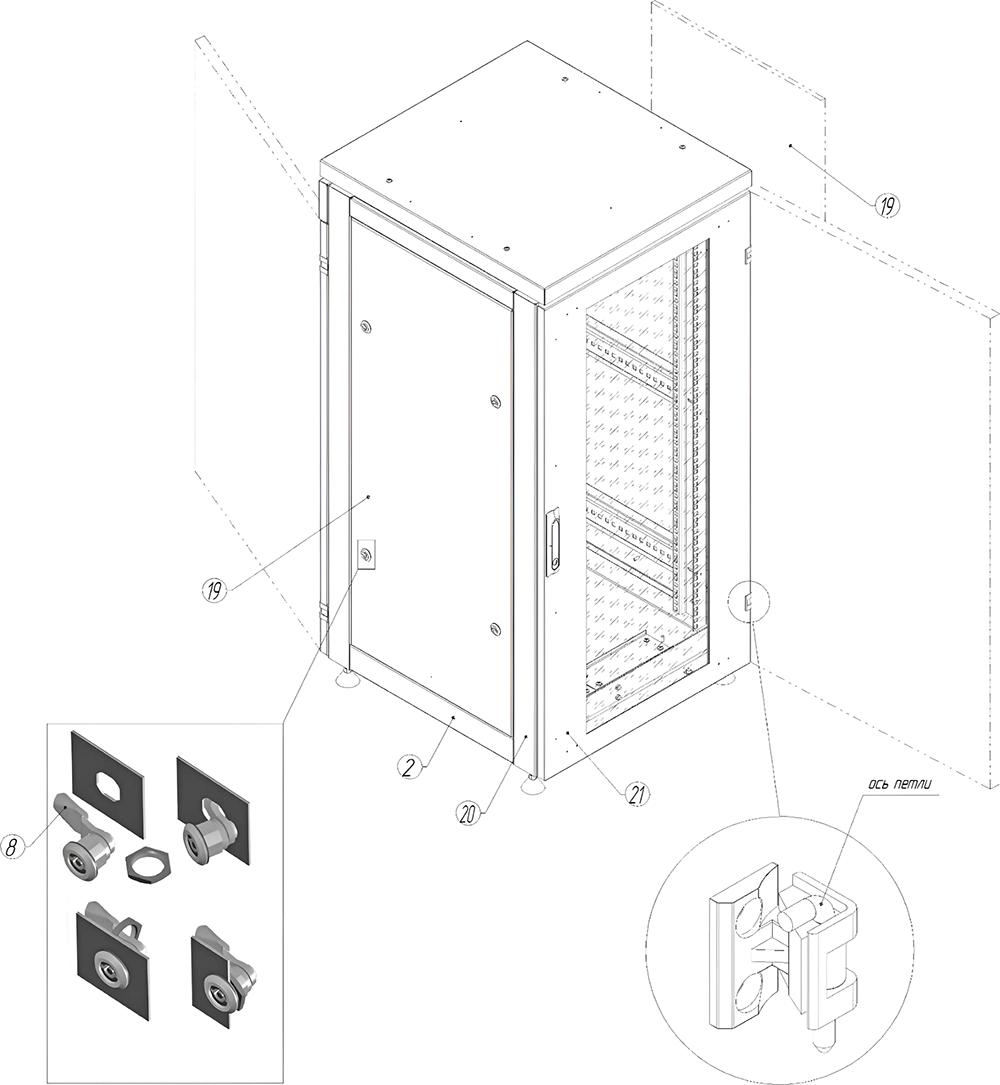

6.5 – установить на стенки боковые (19) замки (8) – 8 шт. Сами стенки (19) установить на каркас шкафа – слева и справа, совместив отверстия в стенках (19) со штырями в дне (2) 6.6 - навесить дверь переднюю (21) на раму переднюю (20), для чего соединить 2 части петли и зафиксировать Г- образной осью. см. рис. 6
|
Рисунок 6 |
Рисунок 7 |

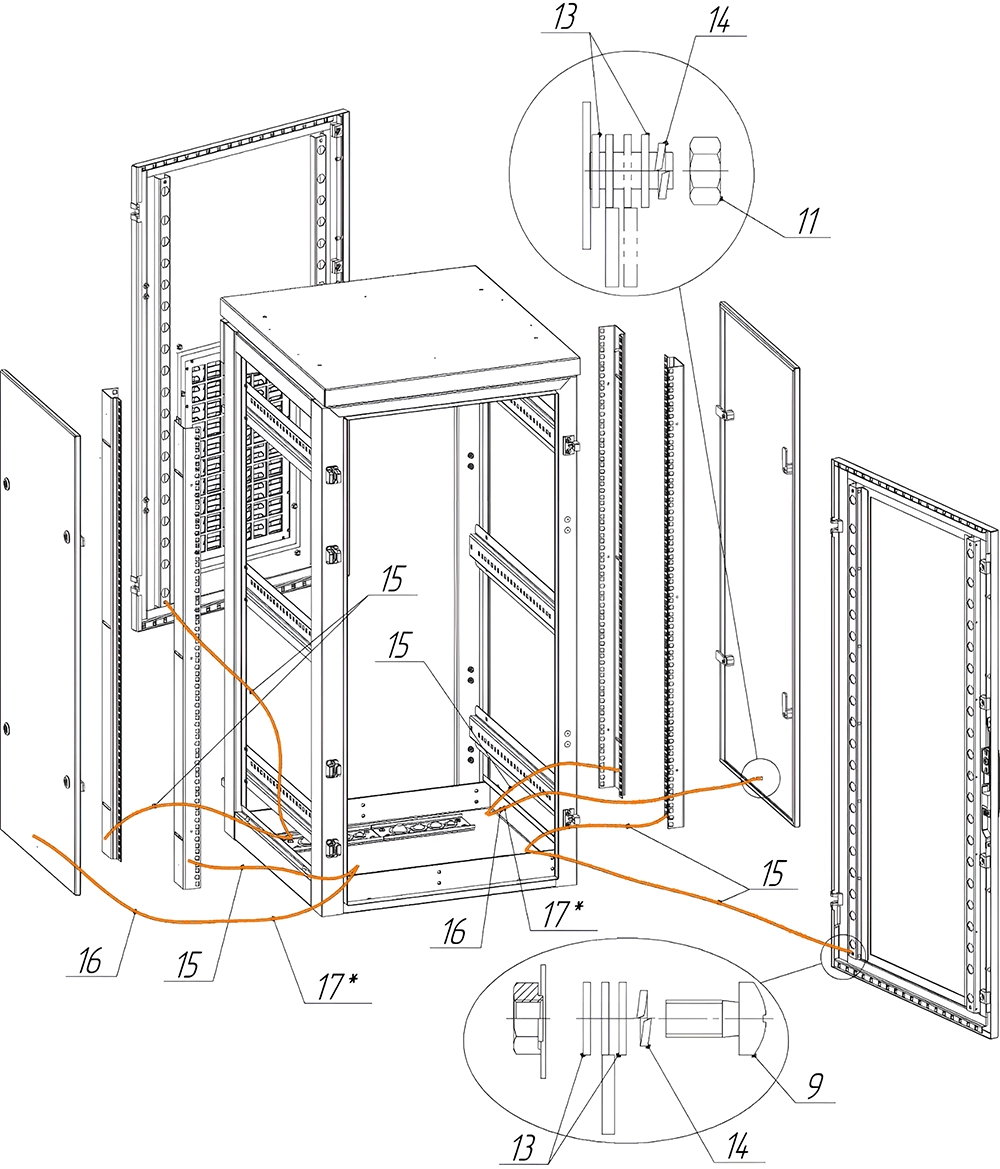

Шаг 7 – монтаж системы заземления
7.1- На шпильки заземления установить провода и соединить элементы шкафа согласно схемы заземления (рис. 7). Провода на шпильках закрепить гайками (11), шайбами плоскими (13) по 2 шт., шайбами пружинными (14). На дверях (21) и (23) провода закрепить винтами (9), шайбами плоскими (13) по 2шт, шайбами пружинными (14). |
