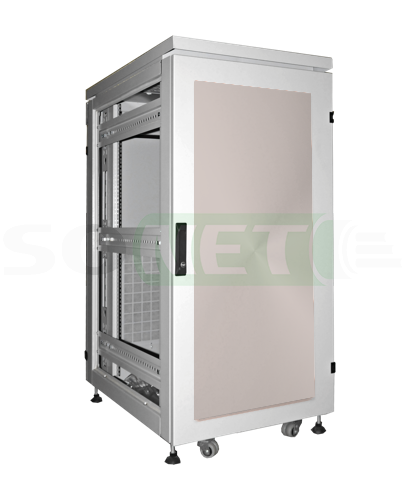

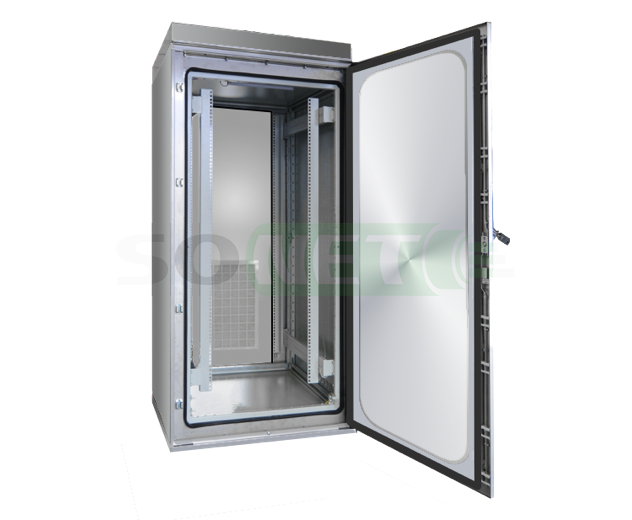

Шкаф пылевлагозащищенный 19" напольный 18U 600х600, дверь стекло

Настенные телекоммуникационные пылевлагозащищенные шкафы отечественного производства ReDGen, серия ШТК-ХХ.Х.Х-Х-ПВЗ, спроектированное инженерами КБ ReDGen, для бесперебойной работы оборудования в нестандартных условиях – производственные цеха, складские комплексы, подвальные и чердачные помещения, туннели метрополитена. Предназначен для размещения в нем электронного пассивного или активного оборудования, а также аппаратуры телекоммуникационных систем, выполненных в 19-дюймовом стандарте..

Шкафы телекоммуникационные напольные пылевлагозащищённые предназначены для установки сетевого, телекоммуникационного, вспомогательного монтажного оборудования 19” стандарта внутри офисных и производственных помещений c высокой степенью запыленности, присутствием влаги, и возможностью механических воздействий. Шкафы изготовлены в соответствии с требованиями ГОСТ 28601.2. Климатическое исполнение - УХЛ 4.2 по ГОСТ 15150. Шкафы предназначены для эксплуатации в закрытых помещениях при температуре окружающего воздуха от +5ºС до +40ºС и относительной влажности окружающего воздуха – 80% при 25ºС.

Степень защиты – IP55 по ГОСТ 14254.

При производстве шкафа используется холоднокатанная сталь толщиной от 1 до 2 мм. Передняя дверь стеклянная (4 мм) или цельнометаллическая. Задняя дверь цельнометаллическая. Двери могут устанавливаться как с левой стороны, так и с правой стороны шкафа. Оборудованы замками-ручками с прижимным механизмом фиксации двери в закрытом положении (4 точки фиксации). Все проёмы оснащены уплотнительными контурами. Боковины представлены в виде съёмных панелей, по четыре одноточечных замка на каждой и также оснащены уплотнительными контурами. На всех дверях и стенках используются демпфирующие элементы. Для ввода кабеля предусмотрены специальные отверстия разных размеров в основании шкафа и в его верхней части. Для повышения герметичности возможна установка на глухой цоколь высотой 100мм. Все отверстия закрыты коническими резиновыми гермовводами. Для предотвращения попадания жидкости внутрь шкафа на крышу установлена фальш-панель и защитные ограждения.

Для обеспечения бесперебойной и качественной вентиляции воздуха внутри шкафа впускной проем расположен в нижней части задней двери и оснащен съемным фильтром с защитной решеткой. Вытяжной проем расположен в крыше шкафа и также оборудован съемным фильтром. При необходимости в крышу и/или нижнюю часть двери можно установить вентиляторные модули (не входят в комплектацию шкафа).

Шкаф устанавливается на 4 шарнирные регулируемые ножки, что дает возможность эксплуатировать его даже на неровной поверхности. Возможна установка поворотных роликов (не входят в комплектацию шкафа).

Шкафы поставляются полуразобранными в компактной упаковке, состоящей из 3-х частей. Комплект поставки – шкаф с фурнитурой и комплектом винтов, шайб и гаек для его сборки, 4 регулируемые опоры, кабельные сальниковые вводы, комплект проводов заземления, фильтр в крышу шкафа, фильтр в заднюю дверь, уплотнители самоклеящиеся, герметик.

Важно!
При использовании шкафов в запыленных местах. Необходимо периодически проводить регламентные работы по замене фильтров. (Частота замены зависит от запыленности производства)

     Асортиментный ряд напольных шкафов ReDGen серии ШТК-ХХ.Х.Х-Х-ПВЗ
  18U 6х6 Стекло
  18U 6х6 Металл   18U 6х8 Стекло   18U 6х8 Металл   24U 6х6 Стекло
  24U 6х6 Металл   24U 6х8 Стекло   24U 6х8 Металл   24U 6х10 Стекло   24U 6х10 Металл
  24U 8х8 Стекло   24U 8х8 Металл   24U 8х10 Стекло   24U 8х10 Металл   33U 6х6 Стекло
  33U 6х6 Металл   33U 6х8 Стекло   33U 6х8 Металл   33U 6х10 Стекло   33U 6х10 Металл
  33U 8х8 Стекло   33U 8х8 Металл   33U 8х10 Стекло   33U 8х10 Металл   42U 6х6 Стекло
  42U 6х6 Металл   42U 6х8 Стекло   42U 6х8 Металл   42U 6х10 Стекло   42U 6х10 Металл
  42U 8х8 Стекло   42U 8х8 Металл   42U 8х10 Стекло   42U 8х10 Металл   52U 8х8 Стекло
  52U 8х8 Металл   52U 8х10 Стекло   52U 8х10 Металл
Характеристики

 Наименование   Описание
  1  Шкафы изготовлены
  В соответствии с требованиями ГОСТ 28601.2.
  2
  Материал изготовления
  Листовая сталь, толщина от 1 до 2-х мм, согласно составляющих шкафа.
  3  Крыша шкафа

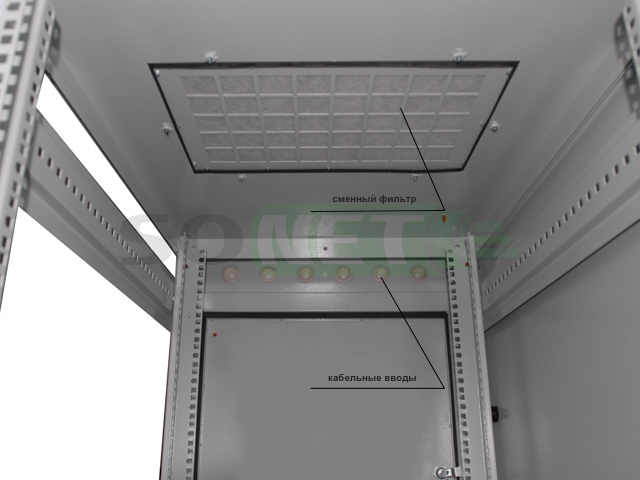

  Сверху задней части шкафа предусмотрены 6-ть сальников для ввода кабеля диаметром Ø37, в крыше предусмотрено отверстие для установки охлаждающих модулей *(на 6-ть модулей ВМ-К-6-ШТК-ПВЗВМ-К-6-ТР-ШТК-ПВЗ и на 3 модуля ВМ-К-3-ШТК-ПВЗ, ВМ-К-3-ТР-ШТК-ПВЗ), для исключения прямого попадания воды на крышу установлена фальш-панель и защитные ограждения.
  4   Дверь шкафа передняя   Стекло (4 мм), Возможен монтаж как с левой так и с правой стороны, шкафа. В двери шкафа установлен замок ручка прижимного типа с 4-мя точками крепления.
  5  Боковые стенки шкафа
 Представленны в виде запирающихся панелей, с каждой стороны панели запирающийся замок.(4-ре одноточных замка на панели) Оснащены уплотнительными контурами
  6  Задняя дверь шкафа
  Цельнометаллическая, Возможен монтаж как с левой так и с правой стороны, шкафа. В двери шкафа установлен замок ручка прижимного типа с 4-мя точками крепления. В двери сделано отверстие для установки охлаждающих модулей (ВМ-Д-6-ШТК-ПВЗ).
  7   Основание шкафа (Дно)   -заглушка -2 шт.

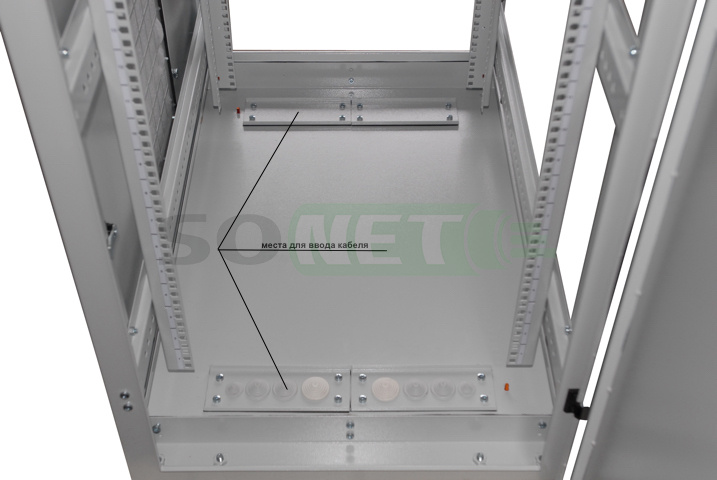

  -кабельный ввод -2 шт. (с отверстиями в каждом: Ø20 - 2шт, Ø32 - 4шт, Ø37 - 2шт.)
  8  Точка опоры
 Шкаф поставляется с набором из 4-х вкручиваемых ножек, *опционально можно использовать ролики под нагрузку до 320кг (ШТК-80), *Для более удобного подвода кабеля в шкаф можно использовать цоколь высотой 100мм (ШТК-Ц.6.6-ПВЗ)
  9  Циркуляция воздуха
 Впускной проём приточного воздуха расположен в нижней части задней двери шкафа и оснащен сменным фильтром с решеткой (ШТК-Ф-344-ПВЗ), вытяжной проём расположен в верхней части шкафа и тоже оснащен фильтром с решеткой (ШТК-Ф-312-ПВЗ). *В крышу и заднюю дверь возможна установка активных вентиляторных модулей (В комплект поставки не входят!)
 10
  Звукоизоляция  Проёмы шкафа оснащены уплотнительными элементами, на всех дверях и стенках используются демпфирующие элементы.
 11  19" напраляющих
  Возможность регулировка по глубине, 4 - х направляющих, максимальная рабочая глубина 490мм.
Возможна установка стационарных полок: (СВ-39 R, СВ-45 R, СВ-45У, СВ-45АК R)
Консольных полок: (МС-20 R, МС-30 R, МС-40 R)
Выдвижные полки: (ТСВ-45 R, ТСВ-4ТК-4 R)
 12   Грузоподьемность, кг
  600
 13   Степень защиты    IP55 по ГОСТ14254
 14   Рабочий диапазон использования   УХЛ 4.2 по ГОСТ15150 От + 5℃ до +40℃ и относительной влажности окружающего воздуха 80%при 25℃
 15   Цвет шкафа
  Светло, серый (Ral7035), * Есть возможность покраски партии шкафов в черный цвет (Ral9005)
* Модули охлаждения, цоколь, ролики не входят в базовую комплектацию, приобретаются отдельно.
Комплектация
Комплект поставки напольного шкафа ШТК-18.6.6-М-ПВЗ

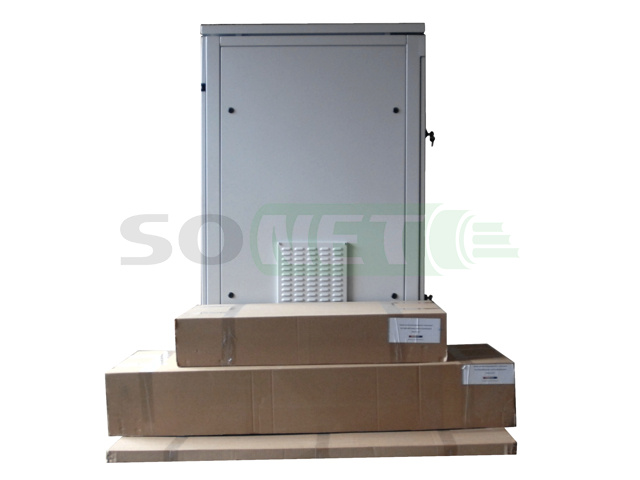

Шкаф поставляется в разобранном виде, упакован в 3-х коробках.
  №  Наименование  Количество (штук)
 1.   Крыша в составе:
   - Основание крыши
   - Фильтр верхний
   - Панель крыши
   - Уплотнитель
 1
 2.
  Дно в составе:
   - Дно
   - Заглушка - 2шт
   - Кабельный ввод - 2 шт
   - Сальник Ø20 - 2шт.
   - Сальник Ø32 - 4шт.
   - Сальник Ø37 - 2шт.
 1
 3.   Профиль
 6
 4.   Панель вентиляционная задней двери ***  1
 5.   Фильтр задней двери
с уплотнителем  ***
 1
 6.
  Опора регулируемая М12
 4
 7.   Сальник Ø37 для задней рамки  6
 8.   Замок боковой стенки  8
 9.   Винт М6х12 (крест)  См.уп. лист
 10.   Винт М6х25  4
 11.   Гайка М6  См.уп. лист

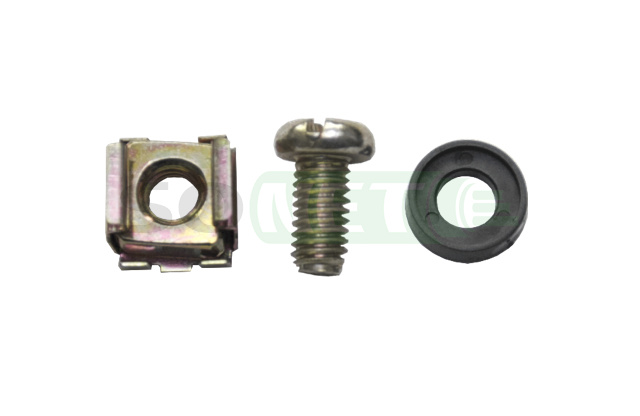

 12.   Гайка клетевая М6  См.уп. лист
 13.   Шайба плоская 6  См.уп. лист
 14.   Шайба пружинная 6
 16
 15.   Провод заземления 350 мм  См.уп. лист
 16.   Провод заземления 650 мм  См.уп. лист
 17.   Провод заземления 950 мм  См.уп. лист
 18.
  Уплотнитель D - образный  См.уп. лист
 26.
  Шайба зубчатая 6  38
 27.   Винт М6х12 (внутр. шестигранник)
 См.уп. лист
 28.   Ключ шестигранный  1
 29.   Герметик  1
 19.   Обшивка боковая ***  2
 20.        Рама передняя в составе:
   - Рама передняя
   - Винт М10х16 - 2шт
   - Заглушка пластиковая - 4шт
   - Петля - 2 шт.
   - Упор для тяги - 4шт
 1
 21.   Дверь передняя в составе:
   - Дверь передняя*
   - Замок
   - Тяга замка - 2 шт.
   - Крепление тяги - 4шт
(Установлена на раму переднюю)
 1
 22.   Рама задняя в составе:
   - Рама задняя
   - Винт М10х16 - 2шт
   - Заглушка пластиковая -4шт
   - Петля -2 шт.
   - Упор для тяги - 4шт
   - Кожух
 1
 23.   Дверь задняя в составе:
   - Дверь задняя
   - Замок **
   - Тяга замка - 2 шт. **
   - Крепление тяги - 4шт **
(
Установлена на раму заднюю)
 1
 24.   Органайзер  2
 25.   Стойка монтажная ****
Нанесение надписи ЮНИТЫ (Unit)
 4

*дверь передняя может быть цельнометаллическая или со стеклом

**по спецзаказу возможна установка упрощенного замка без тяг

*** по спецзаказу возможна поставка боковой стенки с фильтром

**** стойки монтажные для шкафов шириной 600 и 800 мм отличаются (см. раздел «установка вертикальных стоек монтажных и органайзеров»).

Габариты и вес
Шкаф имеет разборную конструкцию и поставляется в разобранном виде в 3-х местах.
 №  Наименование   ШТК-18.6.6-М-ПВЗ
   В собранном виде
  1  Высота, мм   969
  2  Высота, (Unit)
  18
  3  Ширина   600
  4  Глубина, мм
  600
  5  Рабочая глубина, мм (по Стойкам)   490
  6  Грузоподьемность, кг
  600
  9  Вес   68
   Заводская упаковка (Место 1)
 10  Упаковка   Картон
 11  Габариты упаковки (ШхГхВ),мм
  675х625х200
 12  Объём упаковки м³   0.084375
   Заводская упаковка (Место 2)
 13  Упаковка   Картон
 14  Габариты упаковки (ШхГхВ),мм   1205х625х250
 15  Объём упаковки м³   0.188281
   Заводская упаковка (Место 3)
 16  Упаковка   Картон
 17  Габариты упаковки (ШхГхВ),мм   1095х490х40
 18  Объём упаковки м³   0.021462

 19  Общий вес шкафа в заводской упаковке, кг
  75
 20  Общий объем шкафа в заводской упаковке, м³   0,294118
Совместимость

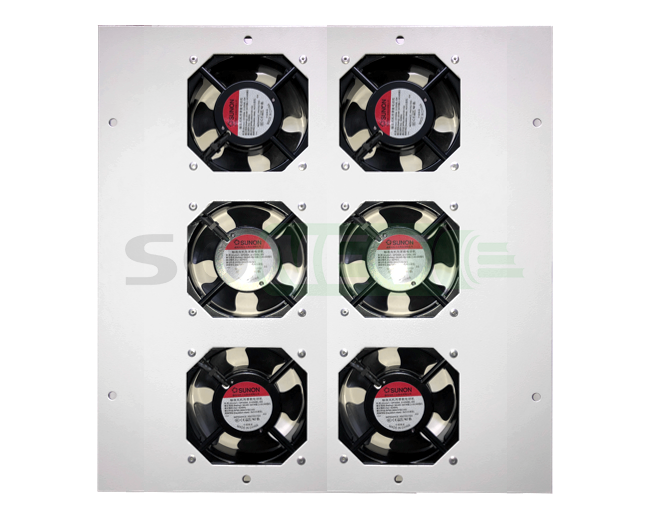

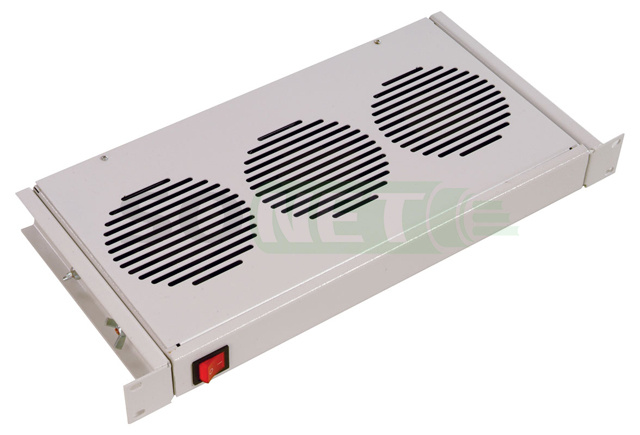

Охлаждение:

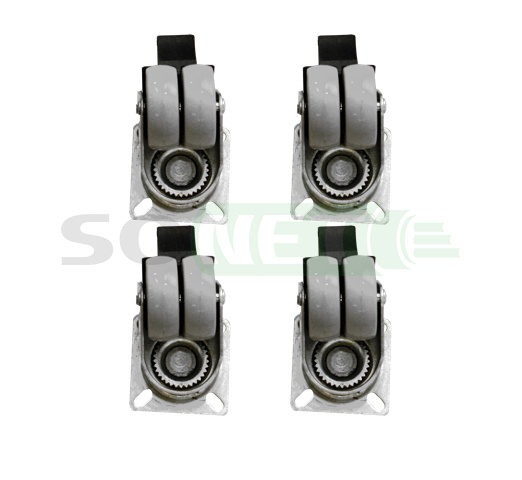

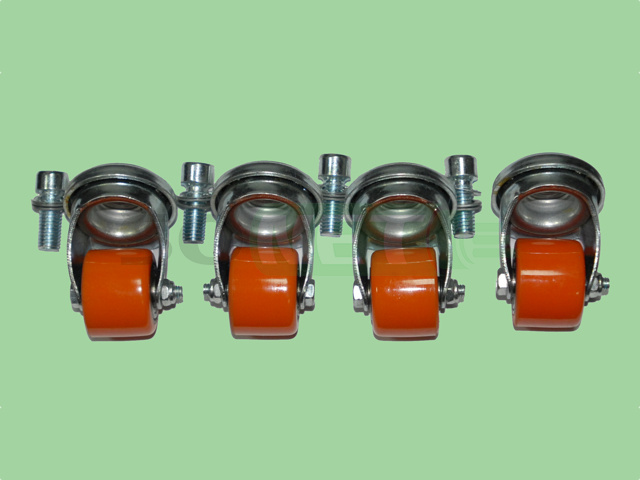

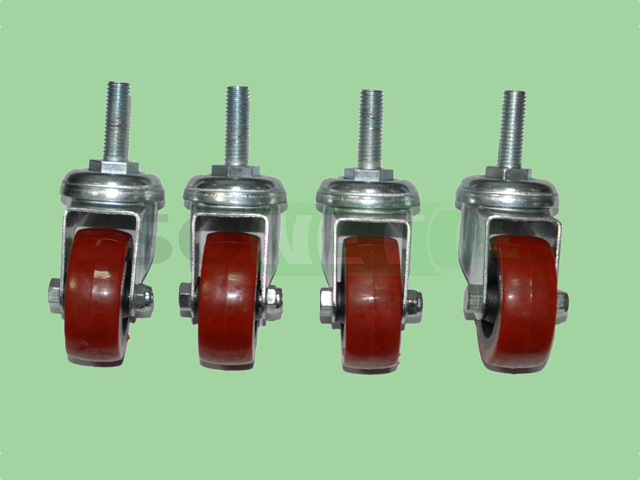

Точка опоры:

Цоколь:

Фильтра:
 - Фильтр в сборе 312х460 для напольных шкафов в крышу IP55

Полки стационарные:

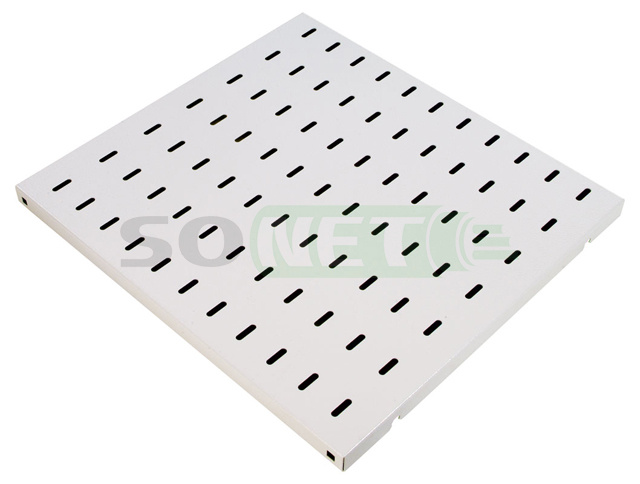

 -  Полка 19" 1U перфорир. стационарная Г=450мм до 45кг  -  Полка 19" 1U перфорир. стационарная Г=450мм до 200кг

Полки консольные:
 - Полка 19" 1U перфорир. консольная Г=200мм до 15кг
 - Полка 19" 2U перфорир. консольная Г=300мм до 20кг

Полки выдвижные:
 - Полка 19" 1U перфорир. выдвижная для клавиатуры Г=450мм до 40кг
Схема сборки
Процесс сборки шкафа серии ШТК-ХХ.Х.Х-М-ПВЗ.
Перед установкой телекоммуникационного шкафа необходимо спланировать схему расположения устанавливаемого оборудования. При этом следует учитывать пространство, которое понадобится для

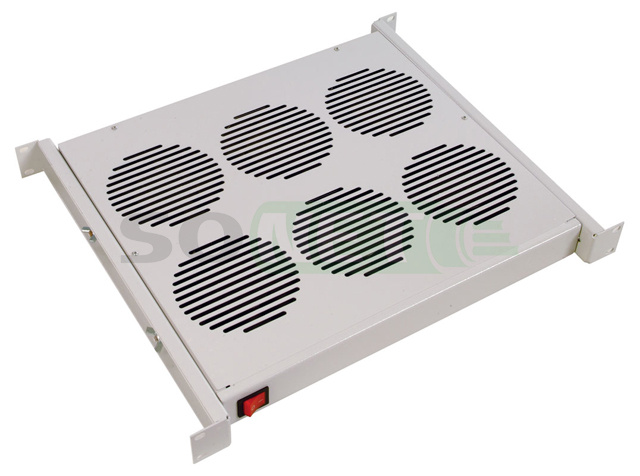

установки оборудования. Для улучшения охлаждения установленного оборудования в верхнюю панель шкафа рекомендуется
установить вентиляторный модуль, а также можно использовать 19‑дюймовые вентиляторные модули, размещаемые на вертикальных направляющих.

 Теперь приступаем к сборке !
   1) Выбираем и подготавливаем помещение для сборки шкафа, монтаж производиться силами не менее 2-х человек.
Перечень приспособлений и инструментов необходимых для монтажа/демонтажа
Инструменты и компоненты, не входящие в комплект шкафа:
 - Уровень
 - Ключ рожковый или головка-трещотка на 10 мм
 - Ключ разводной от 10 до 20 мм - для регулировки ножек.
 - Спец. инструмент для монтажа клетевых гаек.
 - Отвертка плоская
 - Отвертка крестовая
 - Пластиковые хомуты
 - Лестница стремянка 1.5м

Шаг 1 – распаковка шкафа

1.1-Используя универсальный нож, аккуратно снимите упаковочную ленту.

1.2-Аккуратно откройте коробки и достаньте комплектующие шкафа.

1.3-Используя универсальный нож, аккуратно снимите упаковочную пленку.

Производитель не несет ответственности за повреждения, возникшие во время последующей транспортировки данного изделия.

Шаг 2 - проверка комплектации

2.1-После распаковки шкафа проверьте наличие всех необходимых компонентов и крепежа в комплекте поставки. Перечень основных компонентов шкафа приведен в упаковочном листе, который находиться в каждом упаковочном месте.

Компания оставляет за собой право вносить изменения в упаковку и комплектацию без предварительного уведомления. Возможные изменения, в зависимости от поставки, являются незначительными и не влияют на технические характеристики изделия.

Шаг 3 – сборка каркаса шкафа

3.1- снять двери переднюю (21) и заднюю (23) с рам (20) и (22). Для этого необходимо открыть замки и вытащить Г-образные оси из петель с внутренней стороны двери, затем аккуратно переместить двери в сторону.

3.2- установить рамы (20) и (22) горизонтально на ровном полу (подстелить картон от упаковки) установить крышу (1) и дно (2). Закрепить их винтами (9) – 18 шт., гайками (11) – 18 шт. и шайбами (26) – 36 шт., метизы до упора не заворачивать. В нижней части рам (20) и (22) установить резьбовые опоры М12 (6) см. рис1



ВАЖНО: для обеспечения герметичности шкафа крыша, рамы и дно соединяются плотно. При необходимости ребра рамок, крыши и дна подогнуть. Посадку осуществлять легким постукиванием деревянным или резиновым молоточком. Места стыков крыши, дна и рамок обезжирить растворителем или другим спец средством, потом промазать герметиком (входит в комплект поставки поз.29)

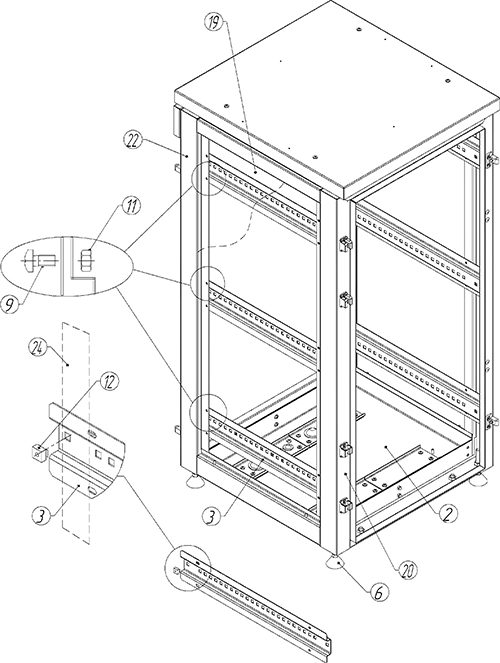

  Рисунок 1Рисунок 1-1
  Рисунок 2

3.3 - установить собранный каркас шкафа вертикально. По уровню выровнять дно (2) шкафа с помощью регулировочных ножек (6). Приложить уровень к рамам (20) и (22) в передней, задней и боковой плоскостях, при необходимости выровнять, временно установить обшивку боковую (19) и затянуть резьбовые соединения. См. рис.2

3.4 - на каркас шкафа установить профили (3**). Профили устанавливать круглыми отверстиями в сторону передней рамы (20), овальными отверстиями сторону задней (22). Закрепить их винтами (9) – 24 (32*) шт. и гайками (11) – 24 (32*) шт., метизы до упора не заворачивать. См. рис.2

ПРИМЕЧАНИЕ: * для шкафов 33,42 и 52U **количество профилей для шкафов 24U – 6 шт.; для шкафов 33,42 и 52U – 8 шт.;

3.5 - еще раз проверить уровнем положение шкафа и затянуть резьбовые соединения.

3.6 - перед установкой профилей (3) в крайние задние отверстия установить гайки клетевые (12) снаружи для крепления органайзеров (24). См. рис.2



Шаг 4 – установка вертикальных стоек монтажных и органайзеров

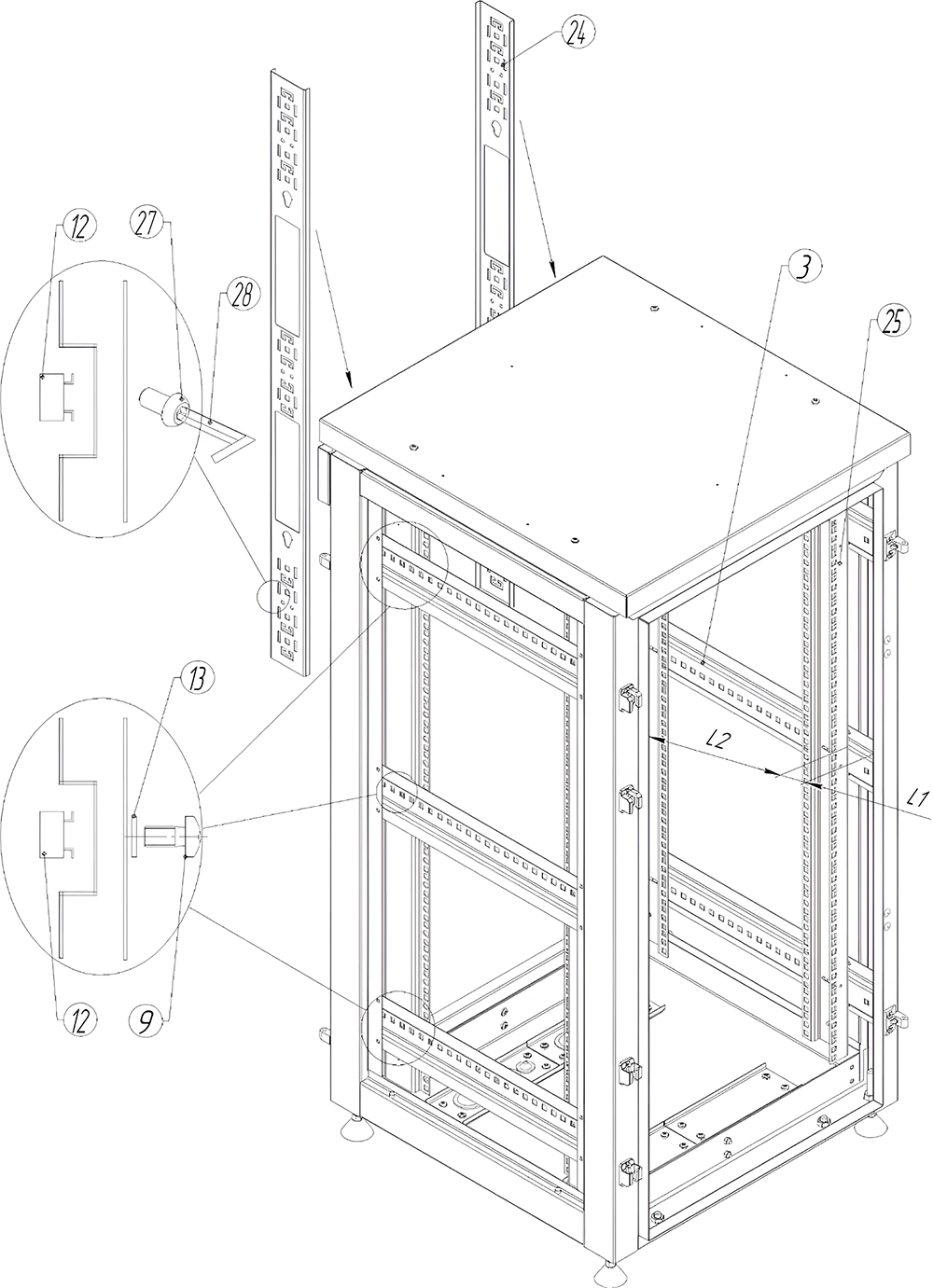

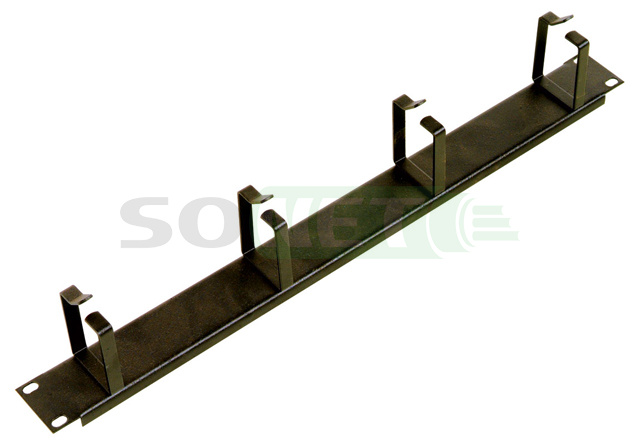

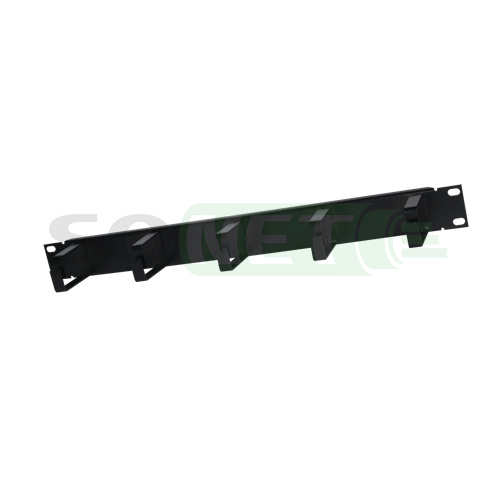

4.1 - Установить кабельные органайзеры (24) на профили (3) в задней части шкафа. Закрепить их винтами (27) – 6 (8*) шт. и гайками клетевыми (12) – 6 (8*) шт. винты (27) крепить используя ключ шестигранный  (28)

4.2 - Определить расстояние до передней плоскости L1 и полезную глубину оборудования L2. Установить стойки монтажные (25) на профили (3) и закрепить винтами (9) – 24 (32*) шт., гайками клетевыми (12) – 24 (32*) шт. и шайбами (13) – 24 (32*) шт. Гайки клетевые (13) вставить в квадратные отверстия профилей (3), снаружи. См. рис.3

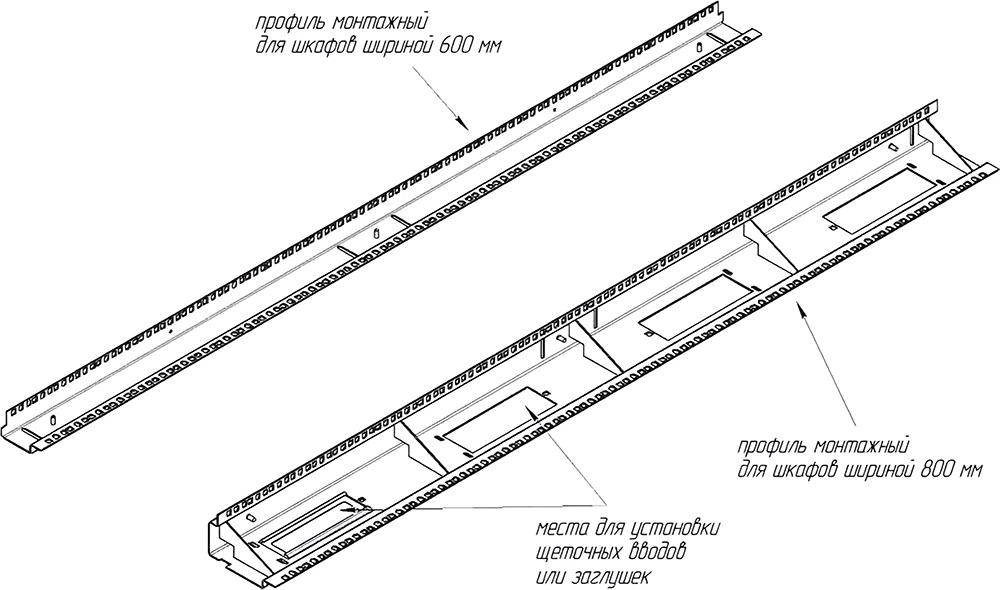

ПРИМЕЧАНИЕ: 1 - * для шкафов 33,42 и 52U: 2 - профили монтажные (25) для шкафов шириной 600 мм и 800 мм  – отличаются. Отличие см. на рис. 3-1

  Рисунок 3
Рисунок 3 - 1
  Рисунок 4

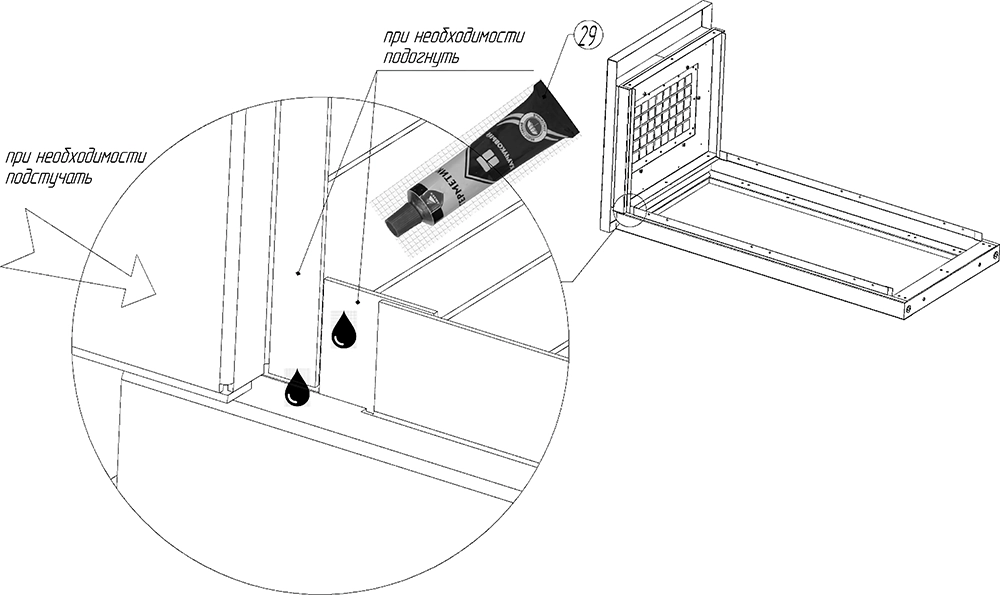

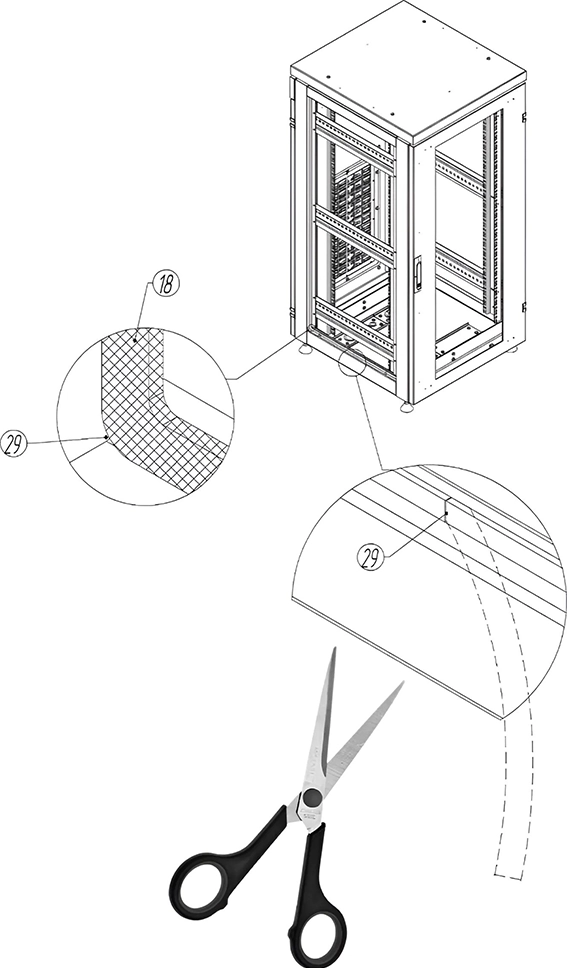

Шаг 5 – наклейка боковых уплотнений



5.1 - перед установкой боковой обшивки необходимо наклеить боковые уплотнения.

5.2 - поверхность обезжирить растворителем или другим спецсредством.

5.3 - из комплекта шкафа взять липкий уплотнитель D - образный поз. (18). Наклеить с минимальным радиусом в углах в плотную на боковые поверхности шкафа, к крыше, дну, и рамам. Стык сделать внизу шкафа (излишки уплотнителя обрезать) и загерметизировать. Допускается в углах закрепить уплотнитель герметиком (29) См рис.4





Шаг 6 – установка обшивки

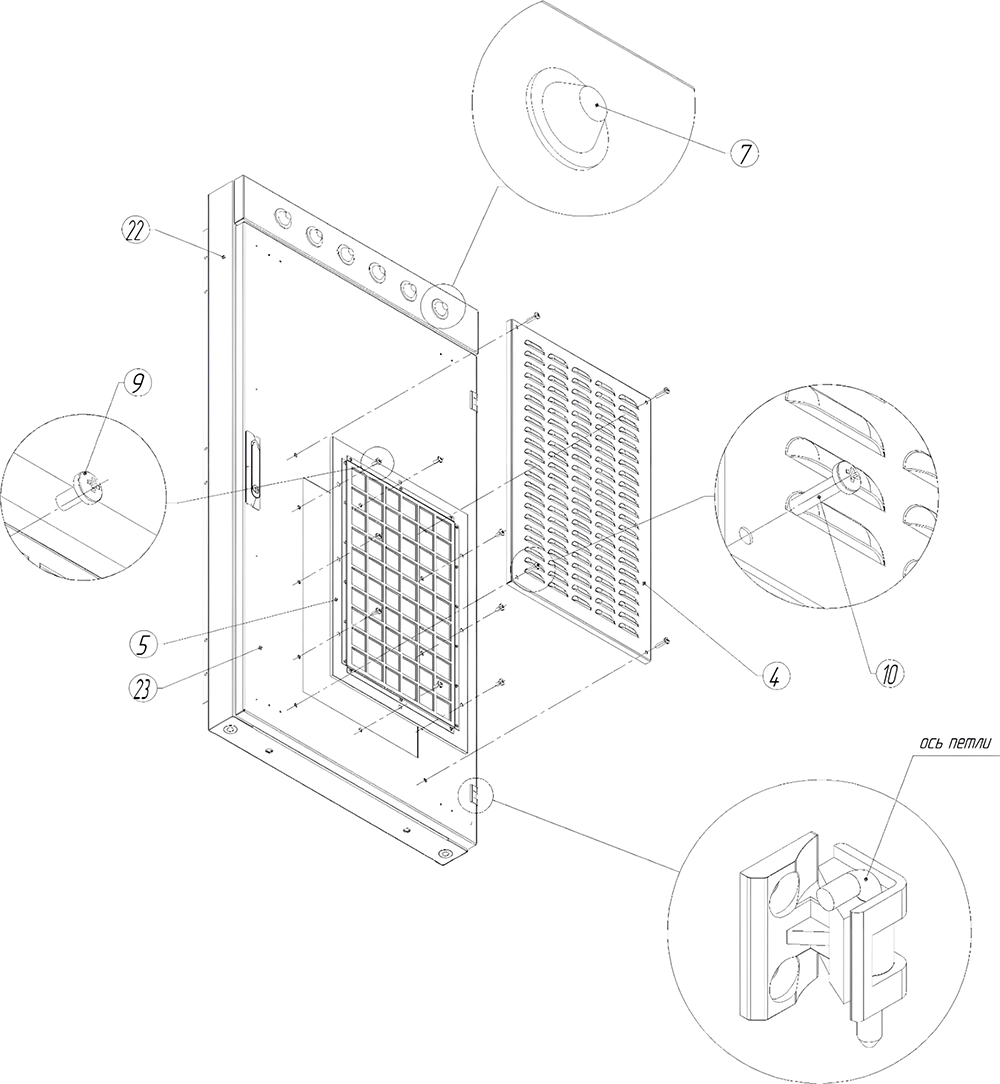

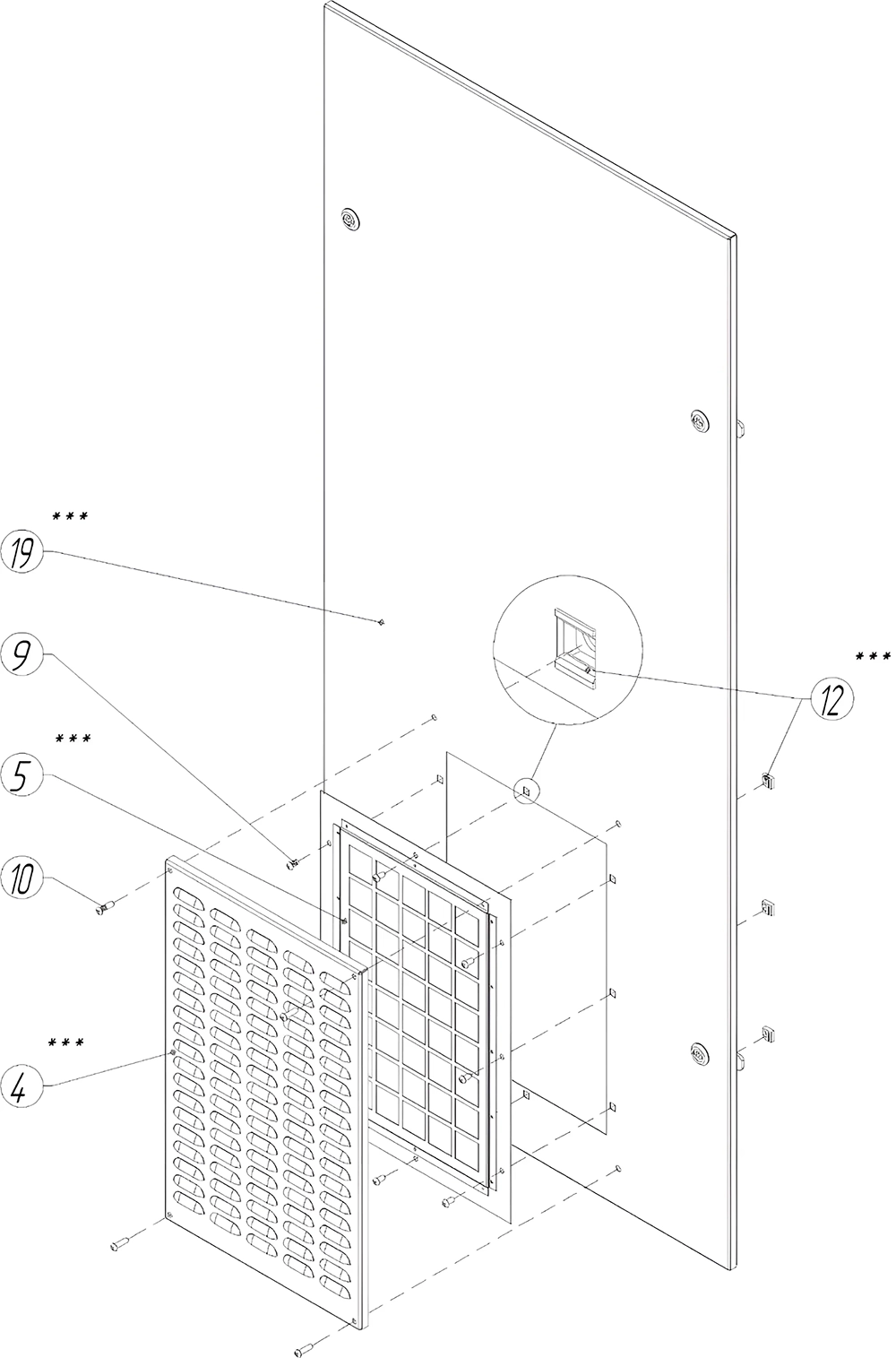

6.1 - установить фильтр задней двери (5) на дверь заднюю (23) закрепить его винтами (9) – 8 шт. фильтр установить эластичным уплотнением на поверхность двери. см. рис. 5

6.2 - сверху фильтра установить панель вентиляционную (4) и закрепить ее винтами (10) – 4 шт. см. рис. 5

ПРИМЕЧАНИЕ :** по спецзаказу возможна установка упрощенных замков на заднюю дверь – без тяг

6.3 - навесить дверь заднюю (23) на раму заднюю (22), для чего соединить 2 части петли и зафиксировать Г- образной осью. см. рис. 5

6.4 – заглушить отверстия в верхней части задней рамы (22), для чего установить сальники (7) – 6 шт. см. рис. 5

  Рисунок 5
  Рисунок 5 - 1 *** по спецзаказу возможна установка фильтра в боковую стенку. Для этого необходимо предварительно установить гайки клетевые – 6 шт. Дальнейшая установка фильтра производится как на задней двери. см. рис 5 - 1

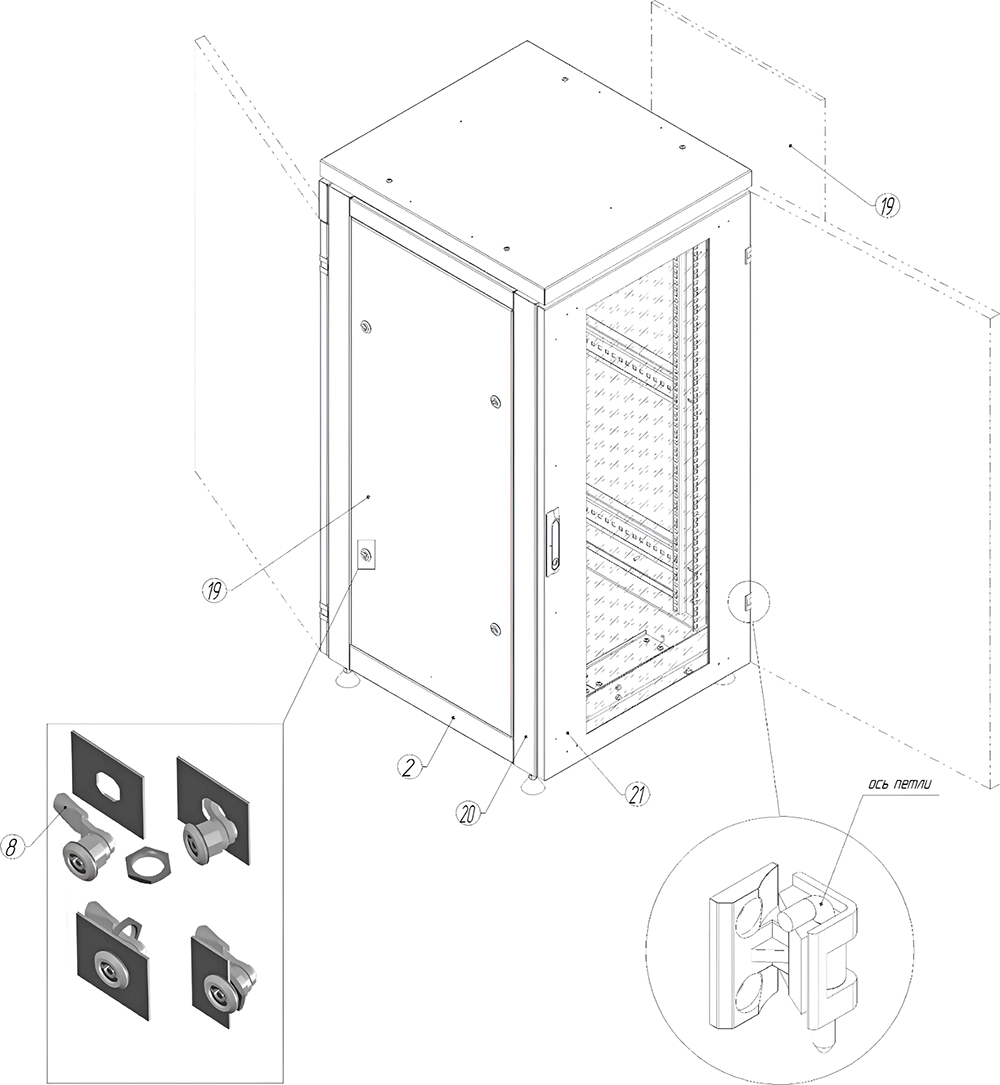

6.5 – установить на стенки боковые (19) замки (8) – 8 шт. Сами стенки (19) установить на каркас шкафа – слева и справа, совместив отверстия в стенках (19) со штырями в дне (2)

6.6 - навесить дверь переднюю (21) на раму переднюю (20), для чего соединить 2 части петли и зафиксировать Г- образной осью. см. рис. 6




Рисунок 6

Рисунок 7

Шаг 7 – монтаж системы заземления

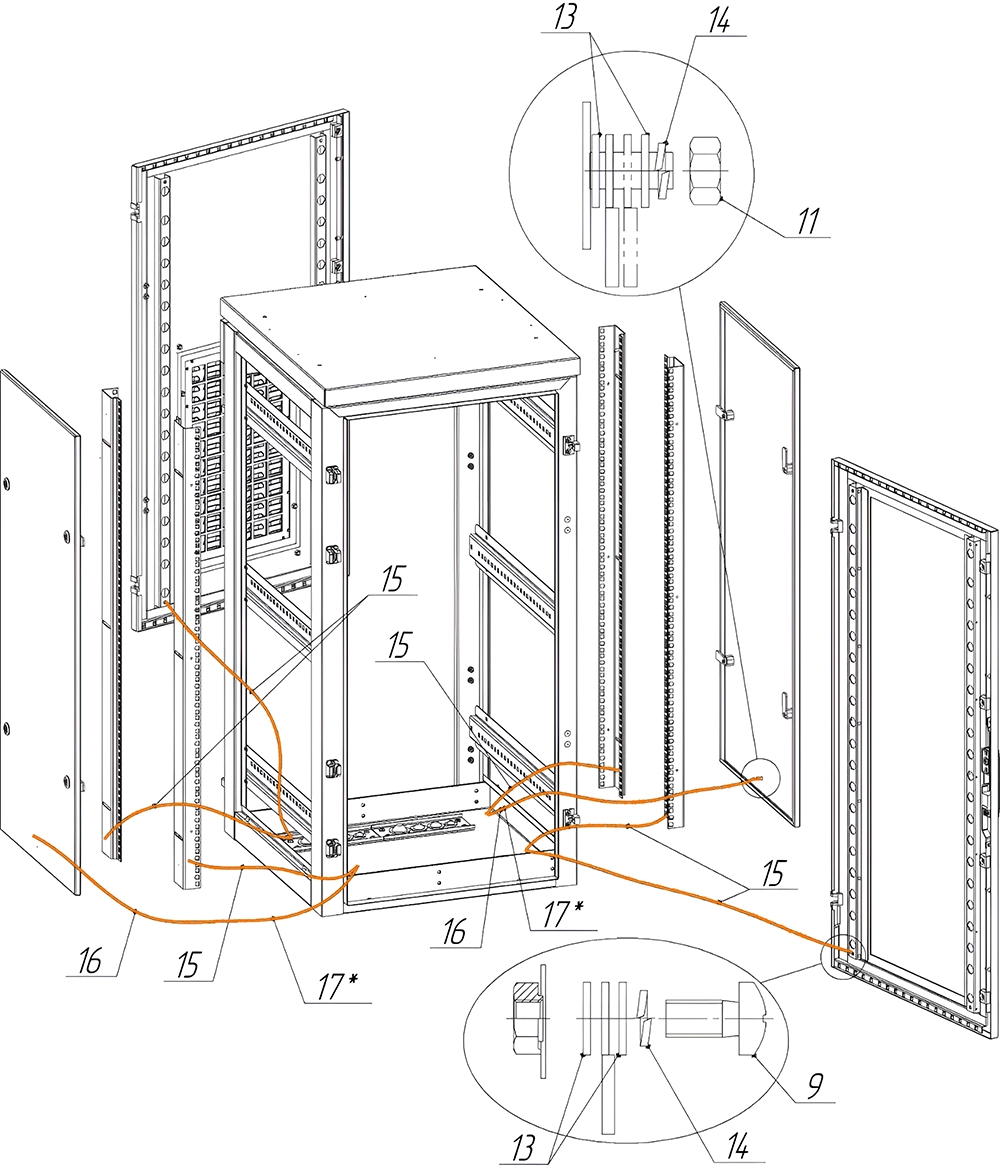

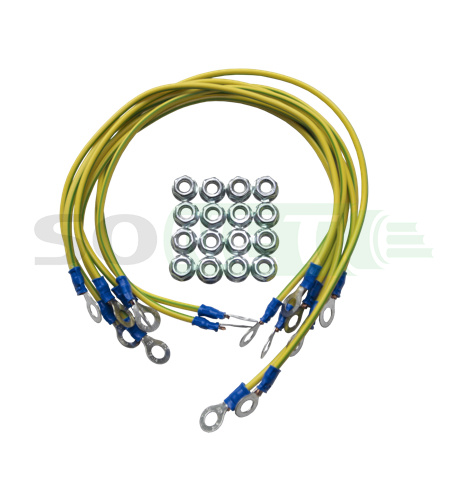

7.1- На шпильки заземления установить провода и соединить элементы шкафа согласно схемы заземления (рис. 7). Провода на шпильках закрепить гайками (11), шайбами плоскими (13) по 2 шт., шайбами пружинными (14). На дверях (21) и (23) провода закрепить винтами (9), шайбами плоскими (13) по 2шт, шайбами пружинными (14).
