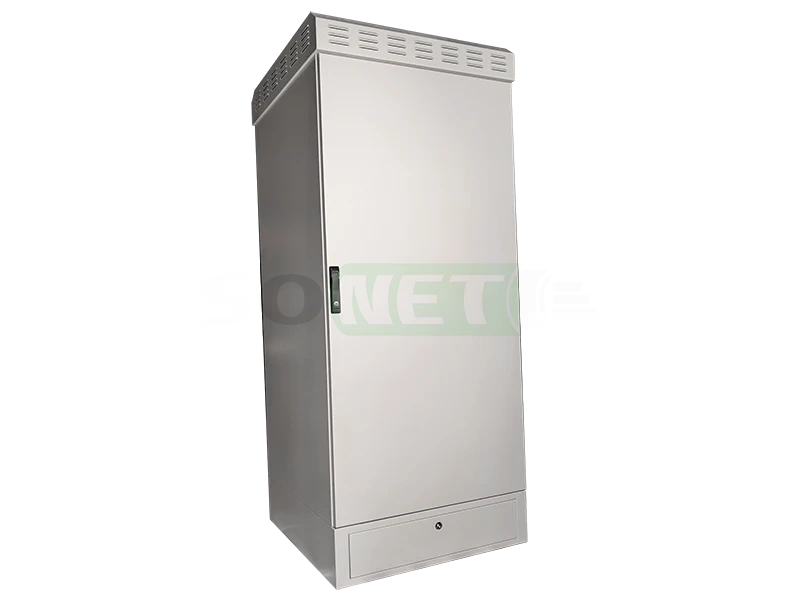

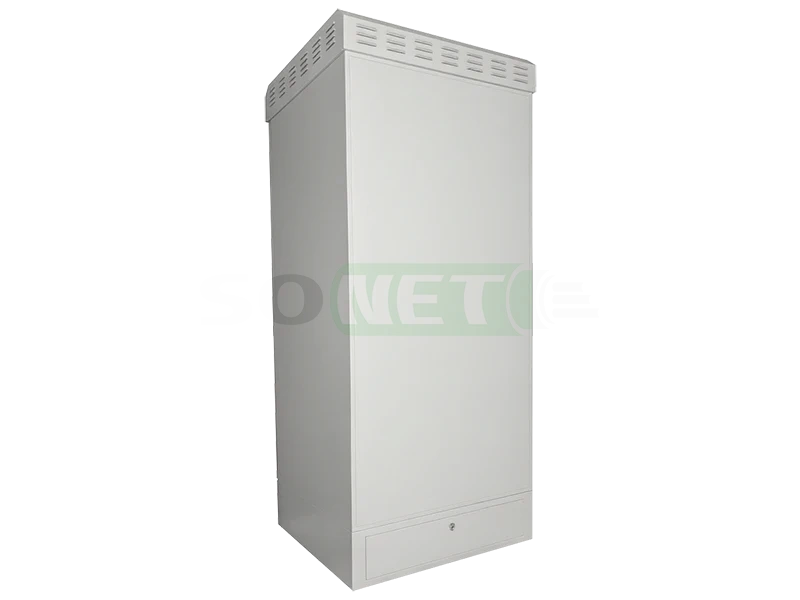

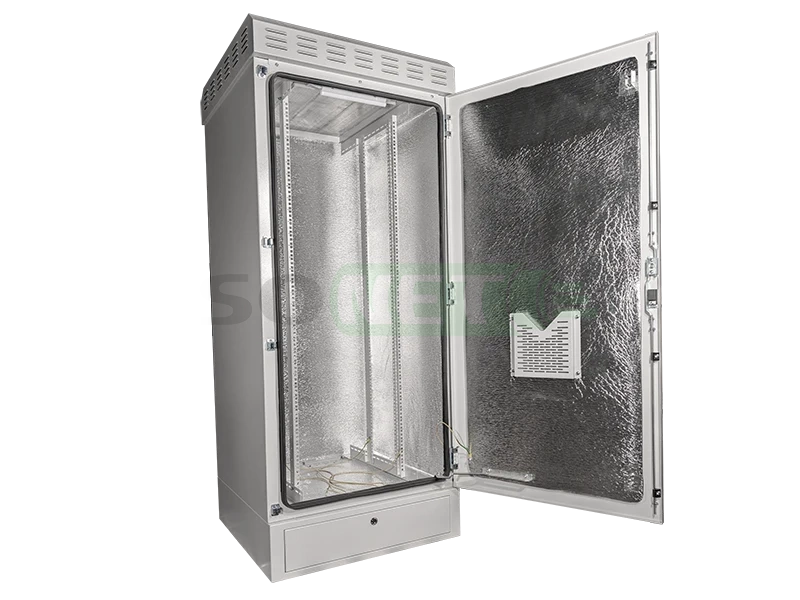

Шкаф климатический напольный 18U 600х900, укомплектованный IP65, Н-1

Шкаф климатический напольный 18U 600х900, укомплектованный IP65, Н-1.

Климатические (вандалоустойчивые) напольные шкафы, серии ШКУ-Н-1.65-ХХ.Х, отечественного производства, торговой марки ReDGen, спроектированы для установки (размещения, монтажа) оборудования на 19 дюймовые направляющие. Шкафы данной серии, монтируются на открытой местности и полностью укомплектованы системой жизнеобеспечения для поддержания заданной температуры круглое время года. Уличный шкаф полностью защищает установленное в нём оборудование от климатических воздействий внешней окружающей среды и создаёт благоприятный микроклимат для оптимальной работы любого оборудования. Класс защиты термошкафа IP65, наружная вентиляция отсутствует. Конструктив серии ШКУ-Н-1.65-ХХ.Х является антивандальным и защищают установленное в них оборудование от вандалов и мародеров. Термошкафы данной серии предназначены для установки и эксплуатации на открытом воздухе при температуре окружающей среды от -40 ° С до +40 ° С.

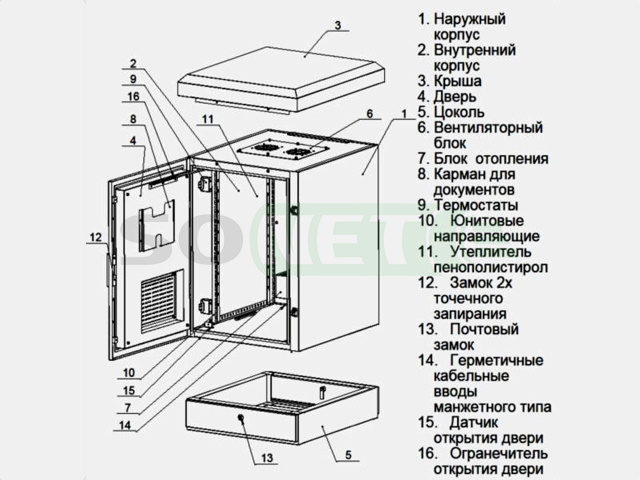

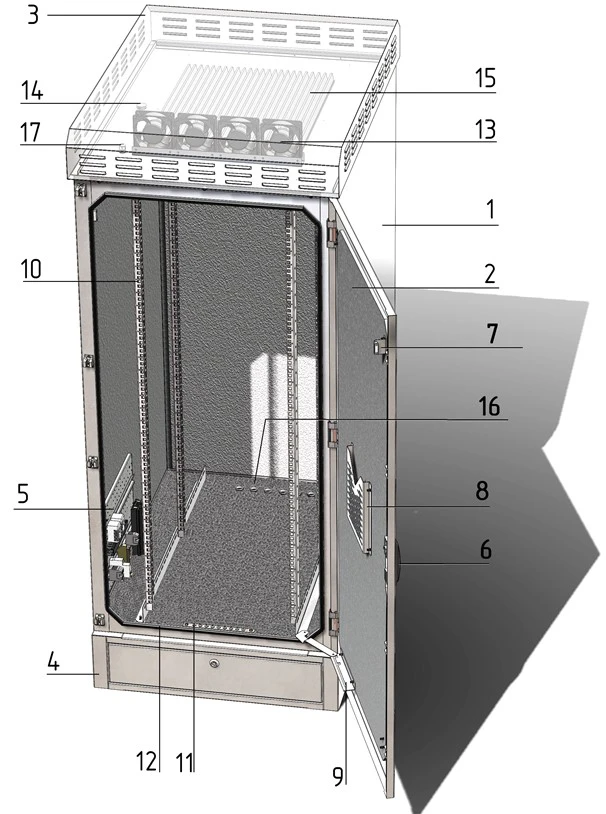

Особенности конструкции шкафа ШКУ-Н-1.65-ХХ.Х.

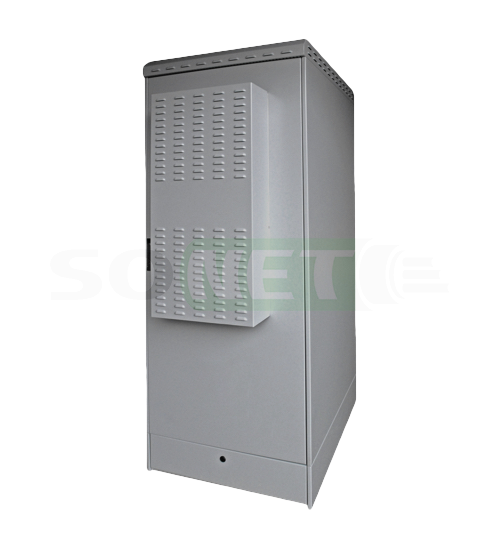

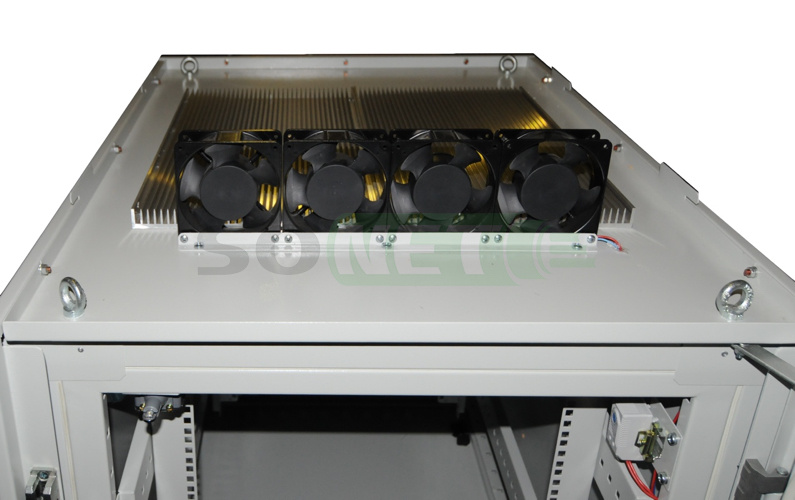

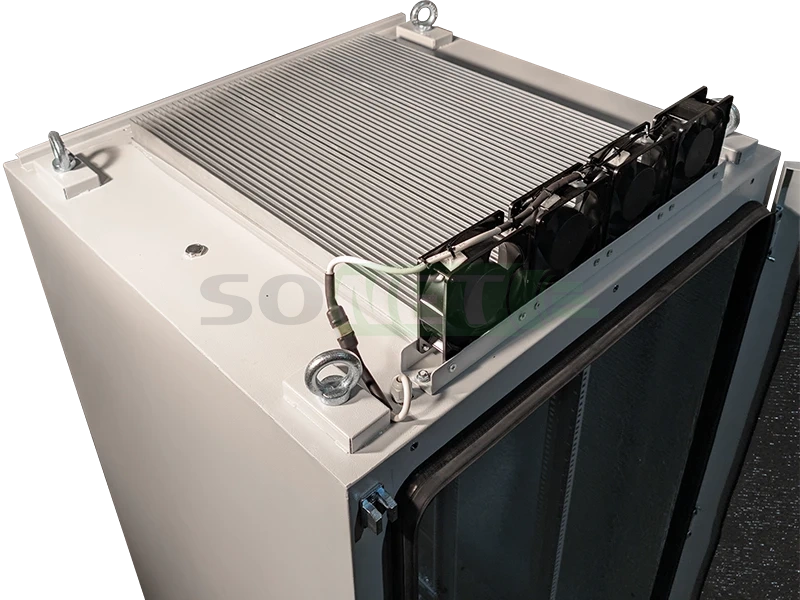

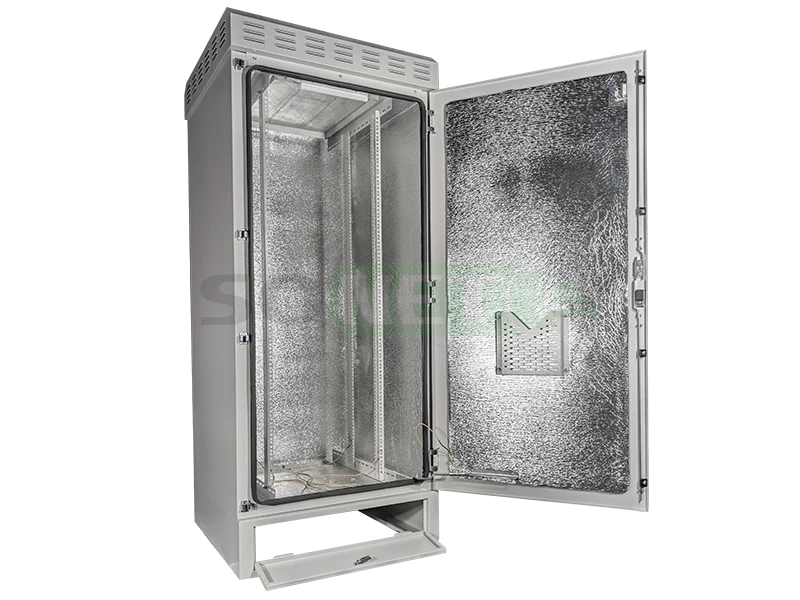

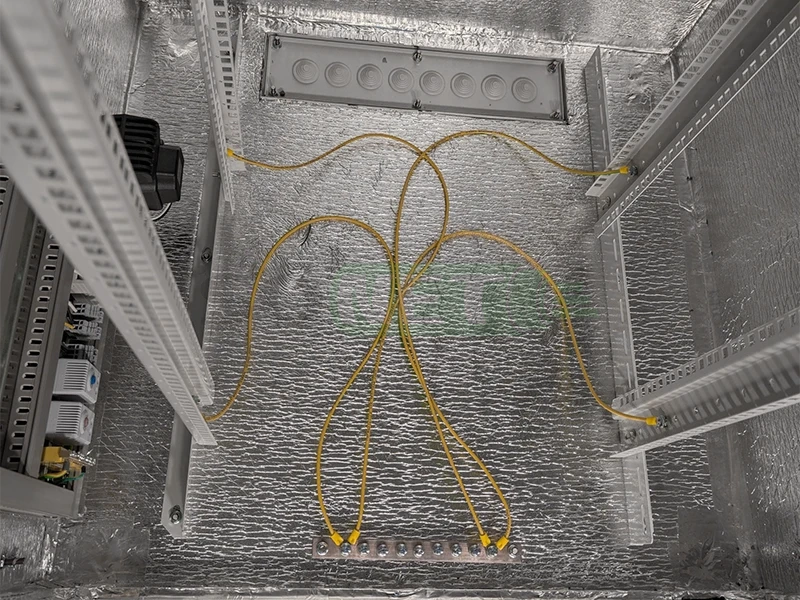

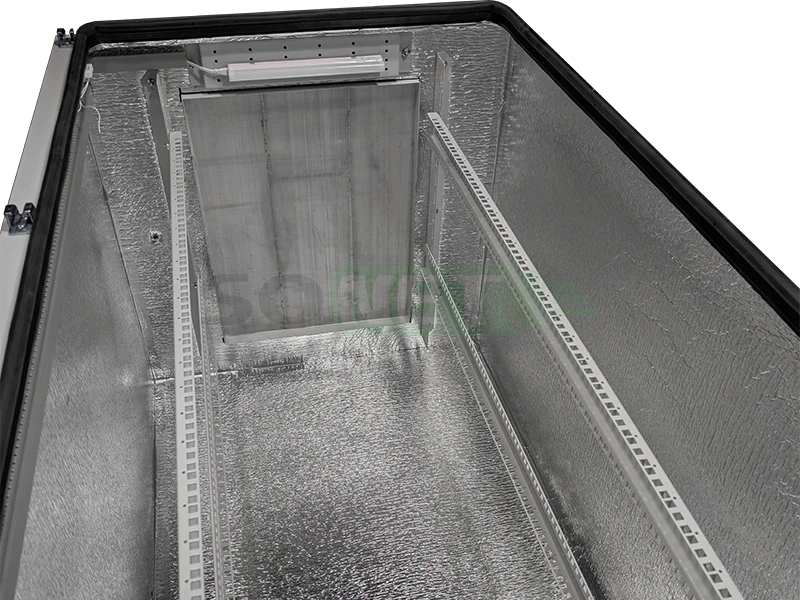

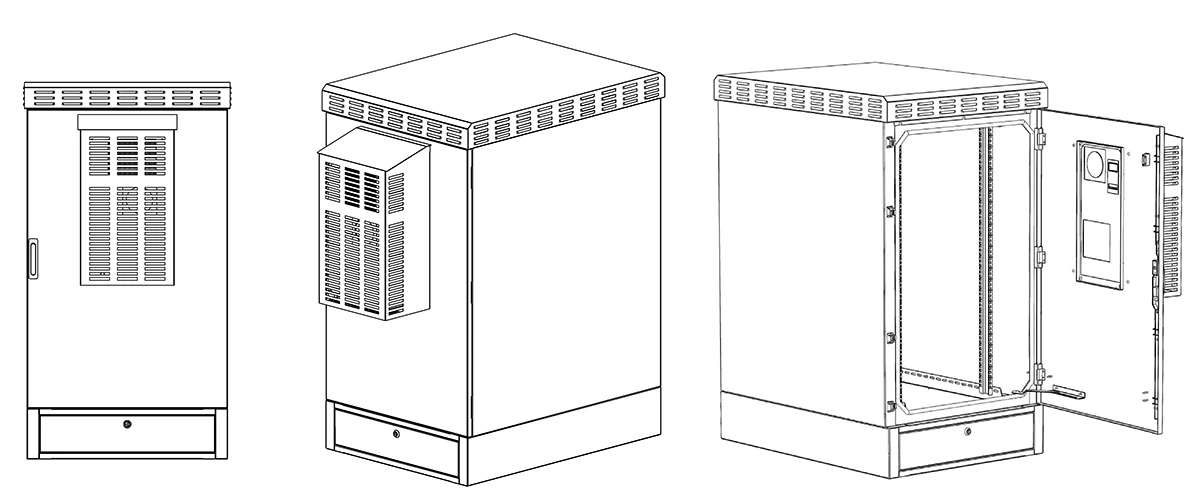

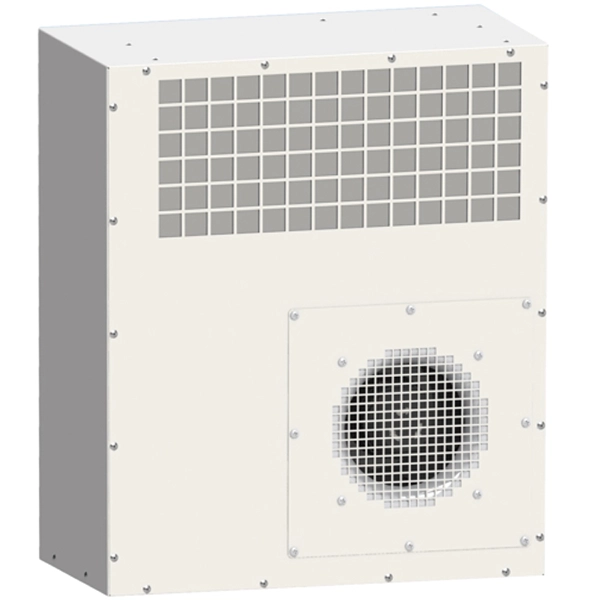

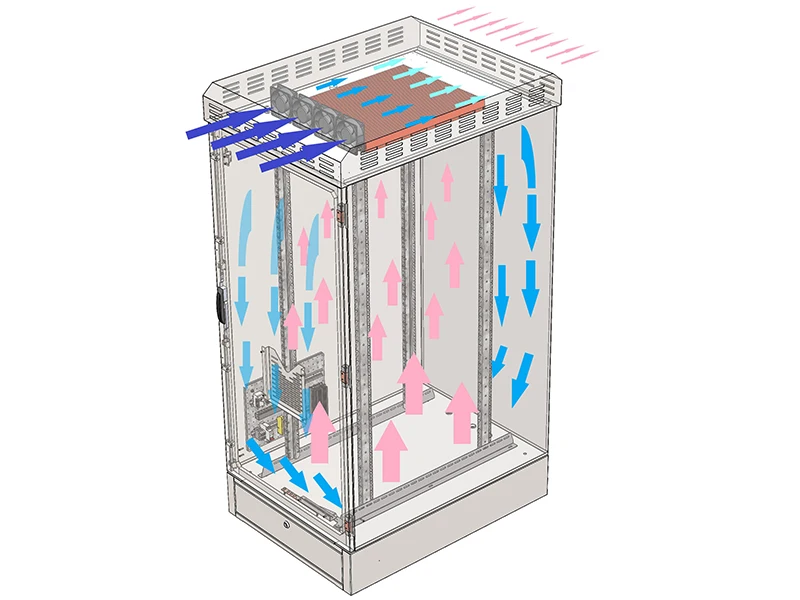

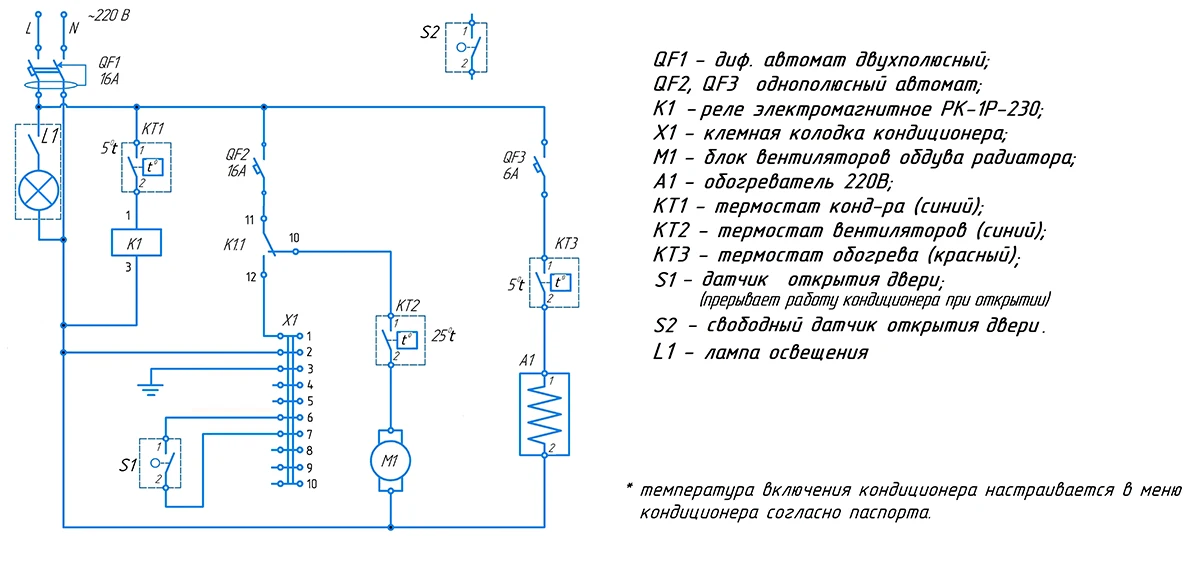

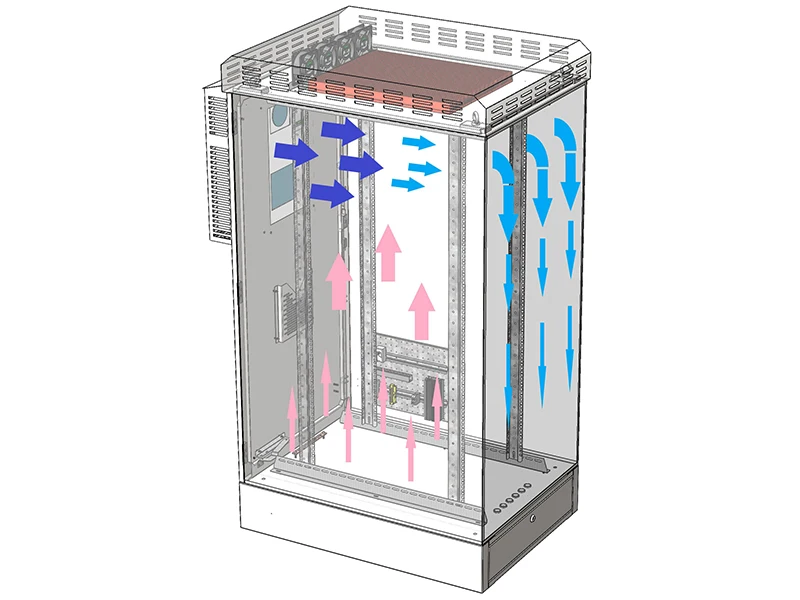

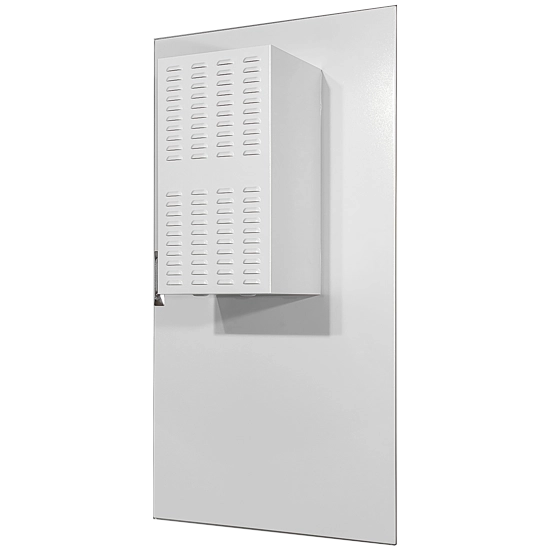

Корпус шкафа выполнен из холоднокатаной стали 08ПС которая обладает коррозийной устойчивостью, это делает его устойчивым к любым погодным условиям. Толщина корпуса климатического шкафа составляет 1.5 мм и обеспечивает сохранность размещенного оборудования внутри конструктива массой до 600кг (С помощью дополнительных крепежных элементов нагрузку шкафа можно увеличить до 1500кг).  Климатическую устойчивость к температурным колебаниям внутри шкафа обеспечивает фольгированный теплоизолятор (типа Пенофол теплопроводность 0.034 Вт/К) толщиной 10мм. Систему поддержания микроклимата в шкафу обеспечивают: нагревательный элемент, отвод тепла в термошкафе IP65 происходит методом конвекции  через  радиатор смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт,  устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа. Для удобства обслуживания оборудования возможно установка вместо задней стенки дополнительной двери, на которую по необходимости устанавливается дополнительный кондиционер.  В конструкции предусмотрены РЫМ болты (Для удобства перемещения и установки на объекте), данный отсек прикрыт фальш крышой. Работу данной системы обеспечивают 2-а термостата, каждый термостат поддерживает температурную установку для выполнения заданных условий внутри климатического шкафа. Дверь шкафа снабжены замками (класс защищенности 4 по ГОСТ 5089-2003) запирающимися на 2-е стороны и датчик открытия двери. Термошкаф поставляется с цоколем(200мм) через который происходит подвод кабеля, для поддержания степени защиты IP65, отверстия внутри цоколя снабжены герметичными кабельными вводами диаметром от D20 до D37 в зависимости от модификации. Каждый шкаф укомплектован шиной заземления на 8-мь точек и блоком освещения.

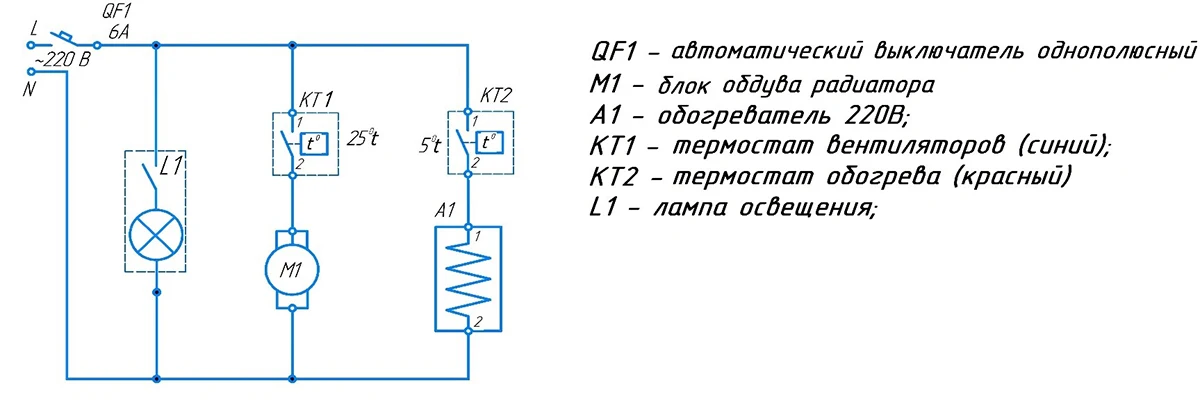

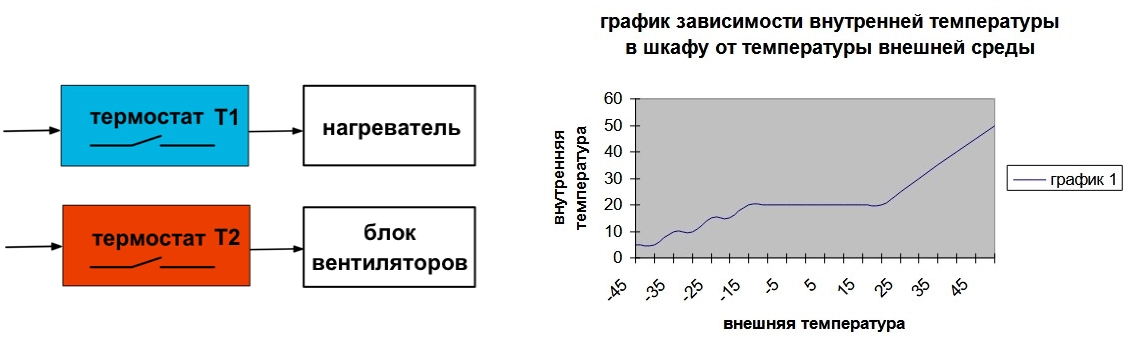

 Принцип работы штатной климатической системы.

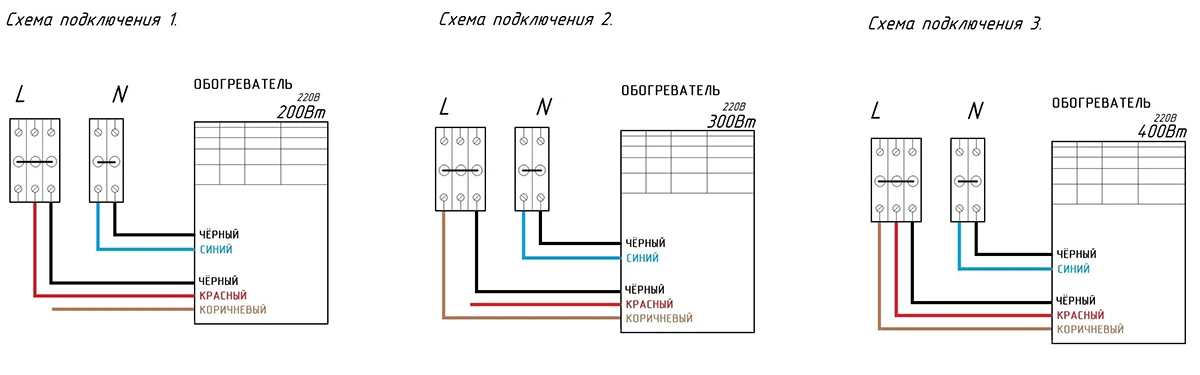

·         При температуре внешней среды от -5° до -45° С работает отопитель (печь).

·         При температуре внешней среды от 0° до +15° С не работают отопитель и

вентилятор.

·         При температуре внешней среды от +20° до +50° С работает вентилятор/ кондиционер.

  Напряжение питания климатической системы ~220в.
