Шкаф климатический напольный 33U 600х900, укомплектованный IP65, Н-1

Цена с НДС (указана за шт)
розничная
198 292.50 ₽
мелкооптовая
187 716.90 ₽
оптовая
178 463.25 ₽
Заказать
Информация
Код Сонет
29612
Артикул
ШКУ-Н-1.65-33.9
Бренд
ReDGen
Срок поставки
30 рабочих дней
Паспорт и сертификаты
Описание
Характеристики
Комплектация
Габариты и вес
Совместимость
Схема сборки
Файлы
Описание
Характеристики
Комплектация
Габариты и вес
Совместимость
Схема сборки
Файлы

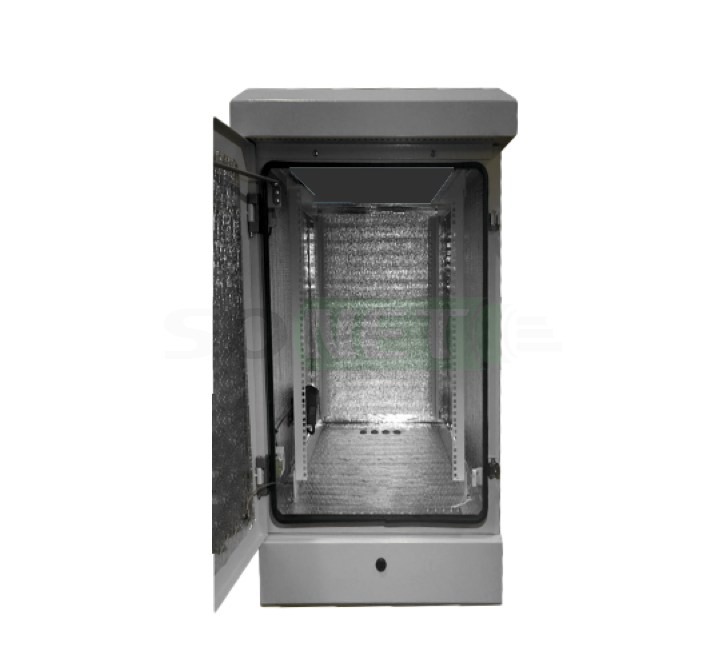

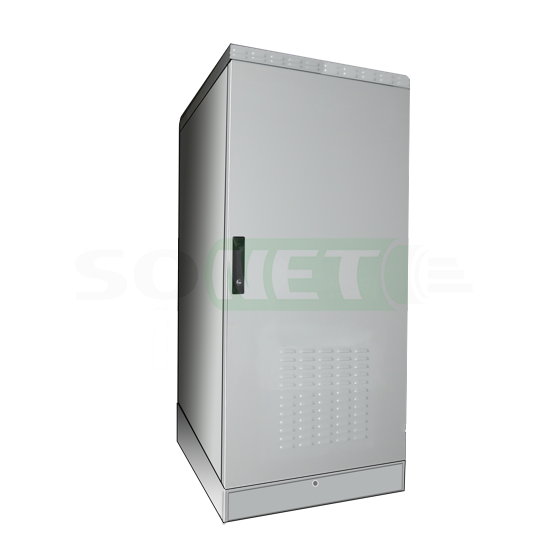

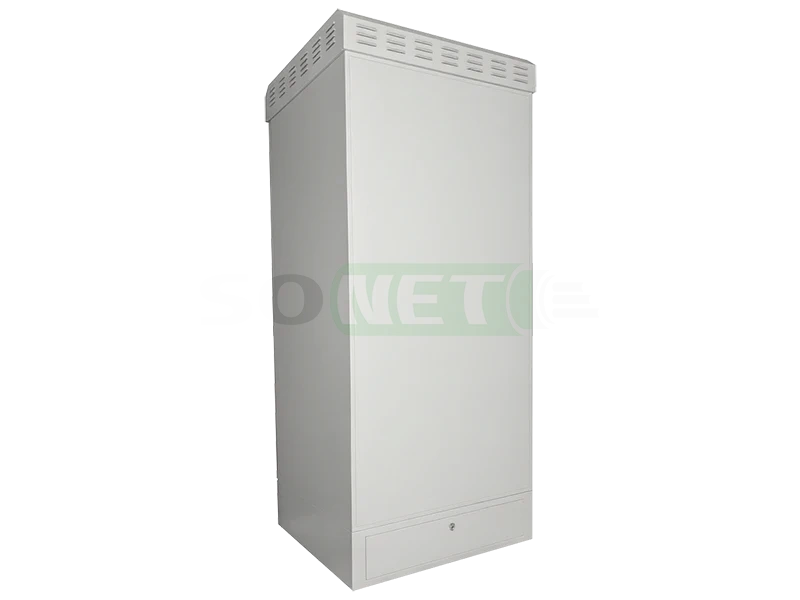

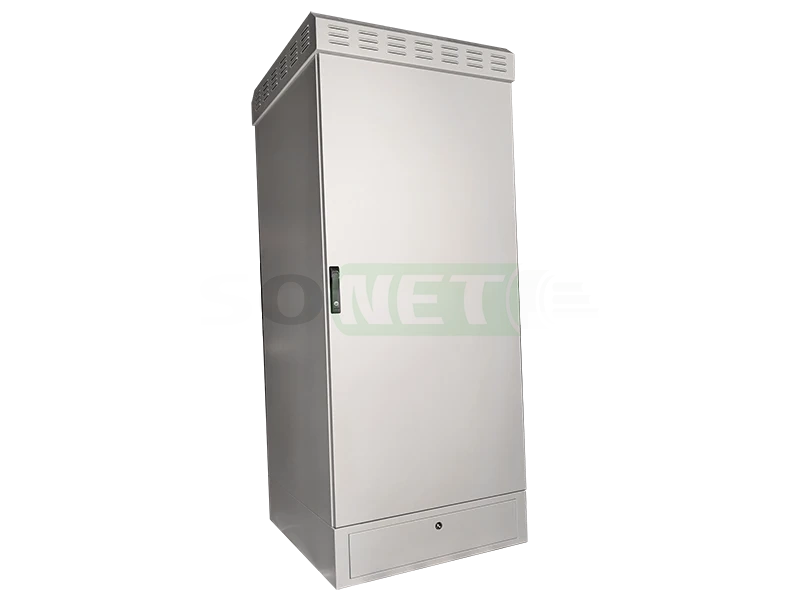

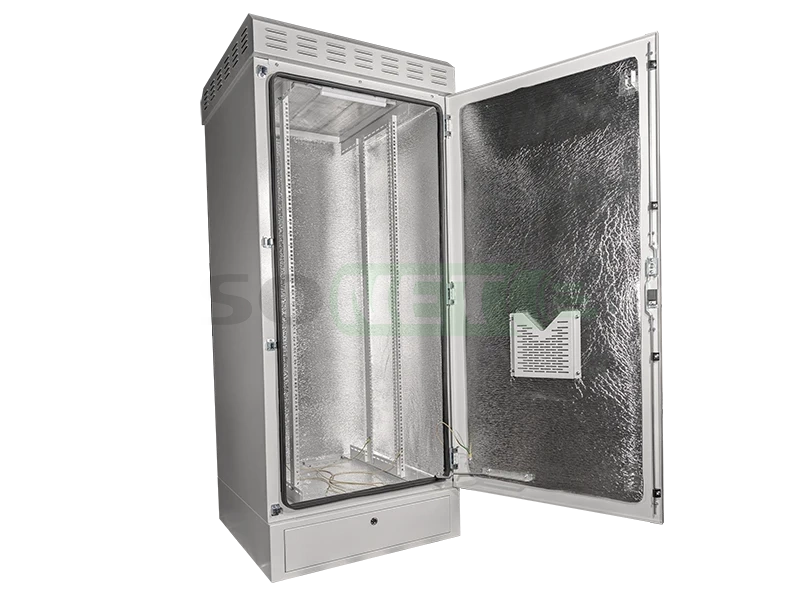

Шкаф климатический напольный 33U 600х900, укомплектованный IP65, Н-1.

Климатические (вандалоустойчивые) напольные шкафы, серии ШКУ-Н-1.65-ХХ.Х, отечественного производства, торговой марки ReDGen, спроектированы для установки (размещения, монтажа) оборудования на 19 дюймовые направляющие. Шкафы данной серии, монтируются на открытой местности и полностью укомплектованы системой жизнеобеспечения для поддержания заданной температуры круглое время года. Уличный шкаф полностью защищает установленное в нём оборудование от климатических воздействий внешней окружающей среды и создаёт благоприятный микроклимат для оптимальной работы любого оборудования. Класс защиты термошкафа IP65, наружная вентиляция отсутствует. Конструктив серии ШКУ-Н-1.65-ХХ.Х является антивандальным и защищают установленное в них оборудование от вандалов и мародеров. Термошкафы данной серии предназначены для установки и эксплуатации на открытом воздухе при температуре окружающей среды от -40 ° С до +40 ° С.

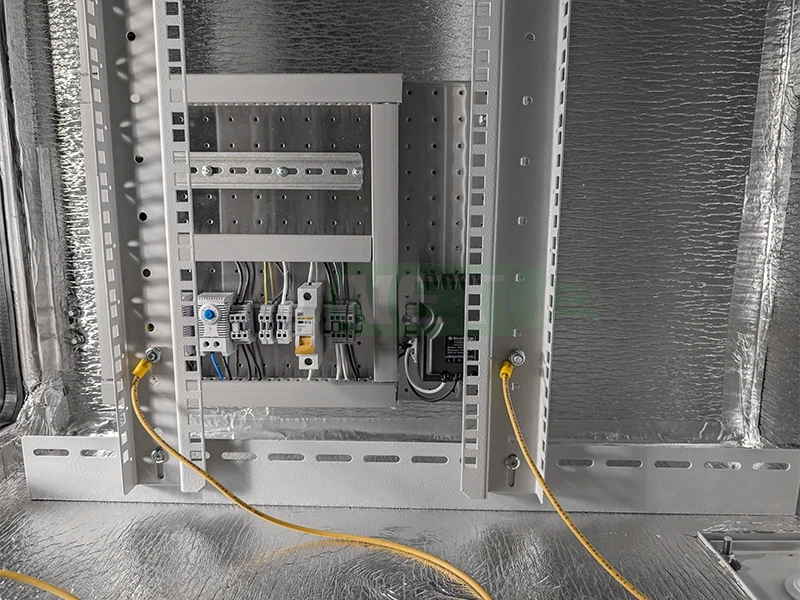

Особенности конструкции шкафа ШКУ-Н-1.65-ХХ.Х.

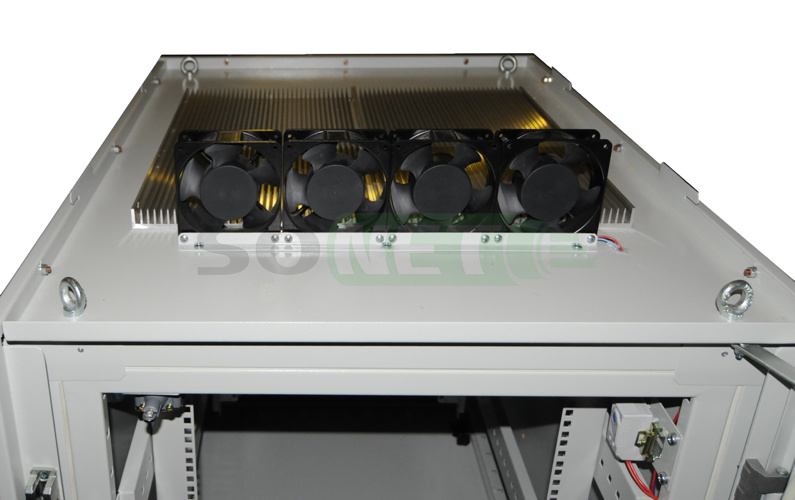

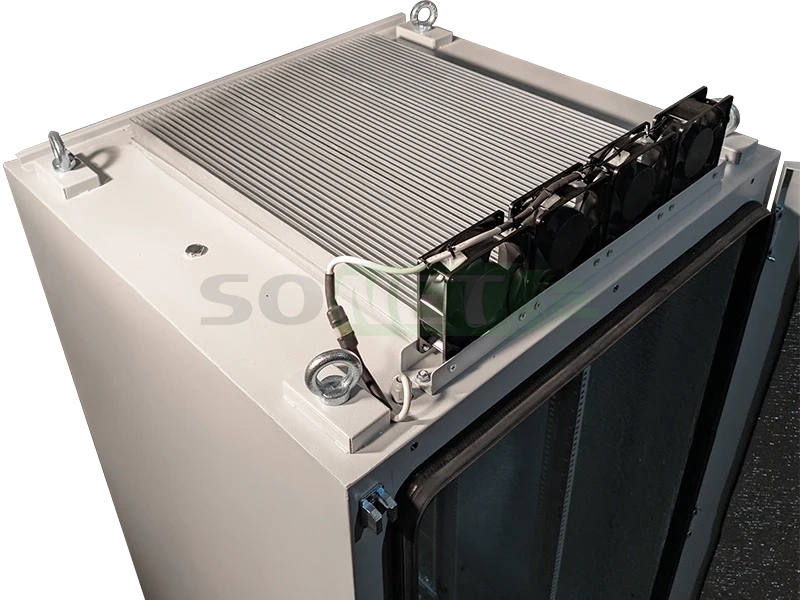

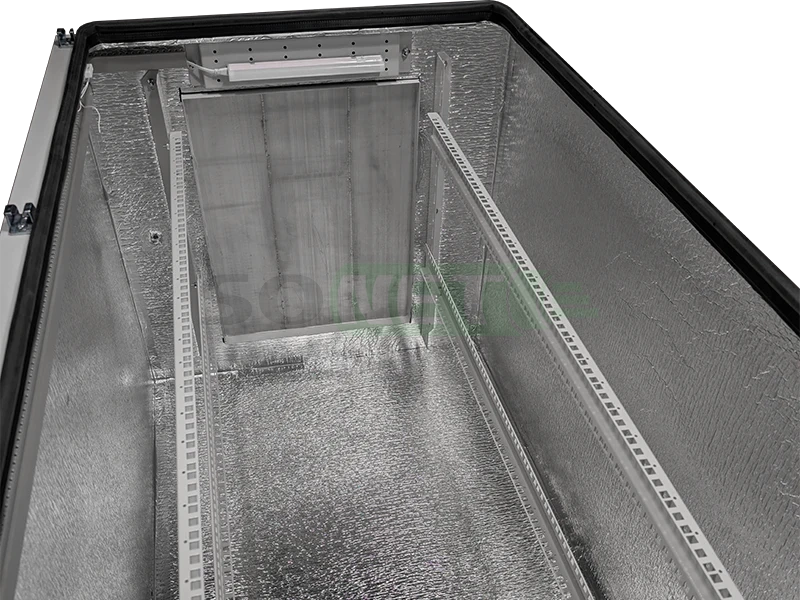

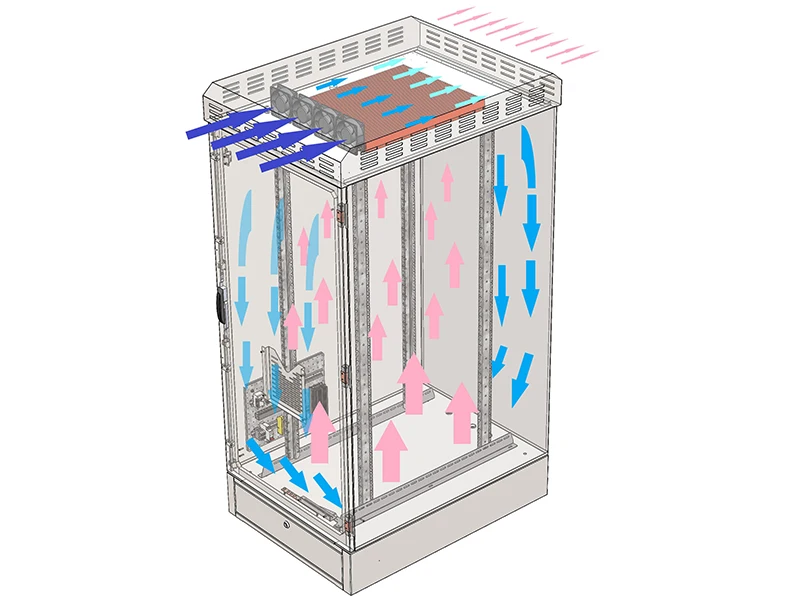

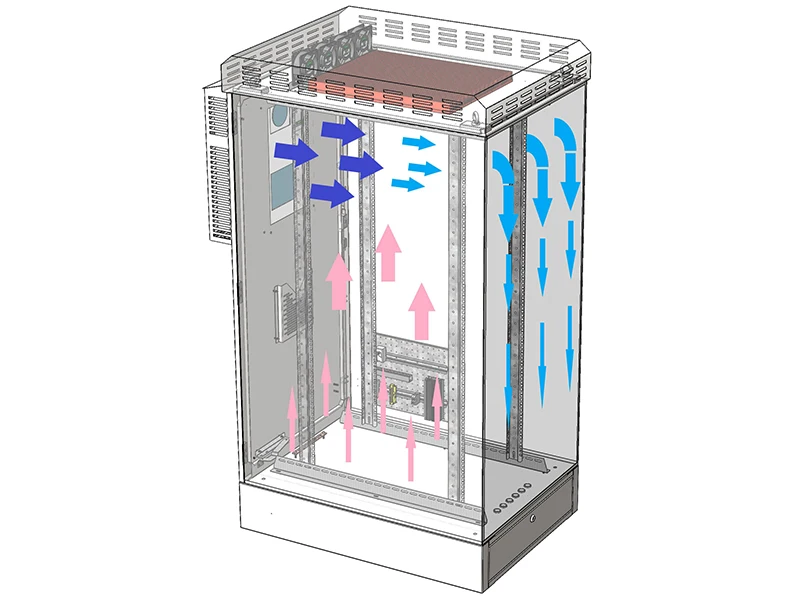

Корпус шкафа выполнен из холоднокатаной стали 08ПС которая обладает коррозийной устойчивостью, это делает его устойчивым к любым погодным условиям. Толщина корпуса климатического шкафа составляет 1.5 мм и обеспечивает сохранность размещенного оборудования внутри конструктива массой до 600кг (С помощью дополнительных крепежных элементов нагрузку шкафа можно увеличить до 1500кг).  Климатическую устойчивость к температурным колебаниям внутри шкафа обеспечивает фольгированный теплоизолятор (типа Пенофол теплопроводность 0.034 Вт/К) толщиной 10мм. Систему поддержания микроклимата в шкафу обеспечивают: нагревательный элемент, отвод тепла в термошкафе IP65 происходит методом конвекции  через  радиатор смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт,  устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа. Для удобства обслуживания оборудования возможно установка вместо задней стенки дополнительной двери, на которую по необходимости устанавливается дополнительный кондиционер.  В конструкции предусмотрены РЫМ болты (Для удобства перемещения и установки на объекте), данный отсек прикрыт фальш крышой. Работу данной системы обеспечивают 2-а термостата, каждый термостат поддерживает температурную установку для выполнения заданных условий внутри климатического шкафа. Дверь шкафа снабжены замками (класс защищенности 4 по ГОСТ 5089-2003) запирающимися на 2-е стороны и датчик открытия двери. Термошкаф поставляется с цоколем(200мм) через который происходит подвод кабеля, для поддержания степени защиты IP65, отверстия внутри цоколя снабжены герметичными кабельными вводами диаметром от D20 до D37 в зависимости от модификации. Каждый шкаф укомплектован шиной заземления на 8-мь точек и блоком освещения.

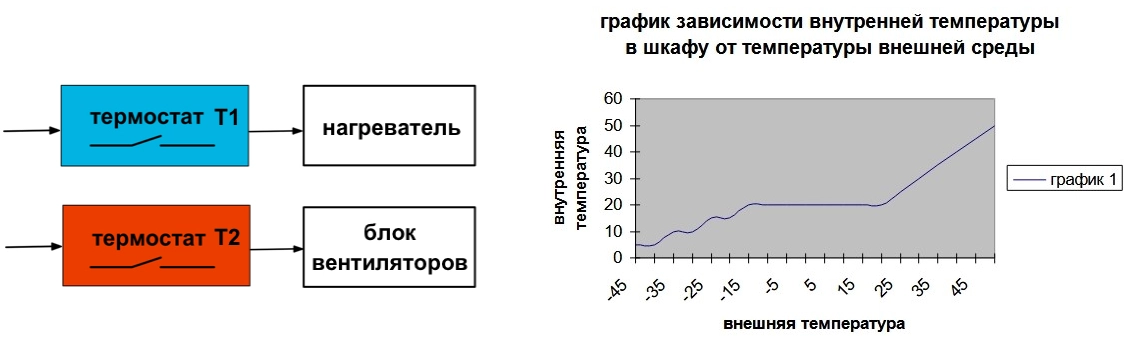

 Принцип работы штатной климатической системы.

·         При температуре внешней среды от -5° до -45° С работает отопитель (печь).

·         При температуре внешней среды от 0° до +15° С не работают отопитель и

вентилятор.

·         При температуре внешней среды от +20° до +50° С работает вентилятор/ кондиционер.

  Напряжение питания климатической системы ~220в.


   Ассортиментный ряд климатических напольных шкафов ReDGen с защитой IP65, серии ШКУ-Н-1.65-ХХ.Х
12U 6x6
12U 6x9 15U 6x6  15U 6x9
18U 6x6     18U 6x9 24U 6x6 24U 6x9
33U 6x6  33U 6x9 42U 6x6 42U 6x9
Характеристики

  Наименование  Свойства
  Климатическое исполнение
 УХЛ 1 по ГОСТ 15150
  Сталь марки 08ПС толщиной  1,5 мм.
  Фольгированный теплоизолятор  СПМП 4
  Теплопроводность теплоизолятора  0,034 Вт/мК
  Конструкция замка двери  2-х(4х) точечный запор
  Защита от пыли и влаги  IP65
  Устойчивость ко взлому согласно ГОСТ Р 51072-05  2 класс
  Конвекция  EN 50272-2
  Пространство для активного оборудования  стойка 19” дюймов
  Грузоподъемность
 600 кг
  Цвет  Серый RAL 7035
  Соответствует стандартам
 ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI

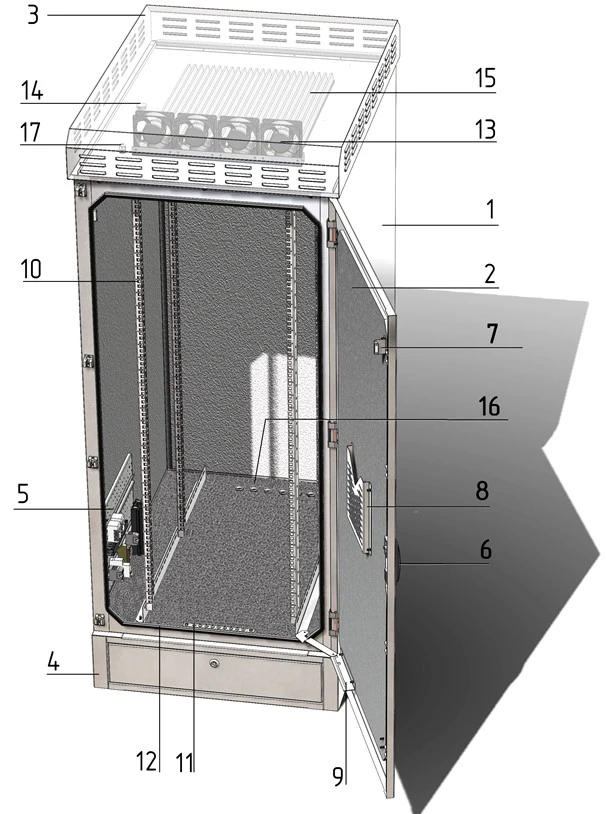

Комплектация

Базовая комплектация Климатического шкафа ШКУ-Н-1.65-33.9

 Наименование  Базовая характеристика
 Количество
 Кронштейны крепления к стене
   1 комплект
 19" дюймовые направляющие
 На высоту шкафа в U (юнит)
 4 штуки
 Блок вентиляции в крышу состоит из:
 модуль вентиляции с подачей воздуха 140 м3\час  4 штуки для шкафов 6 - 24U (юнита)
 6 штук для шкафов 33 - 42U (юнита)

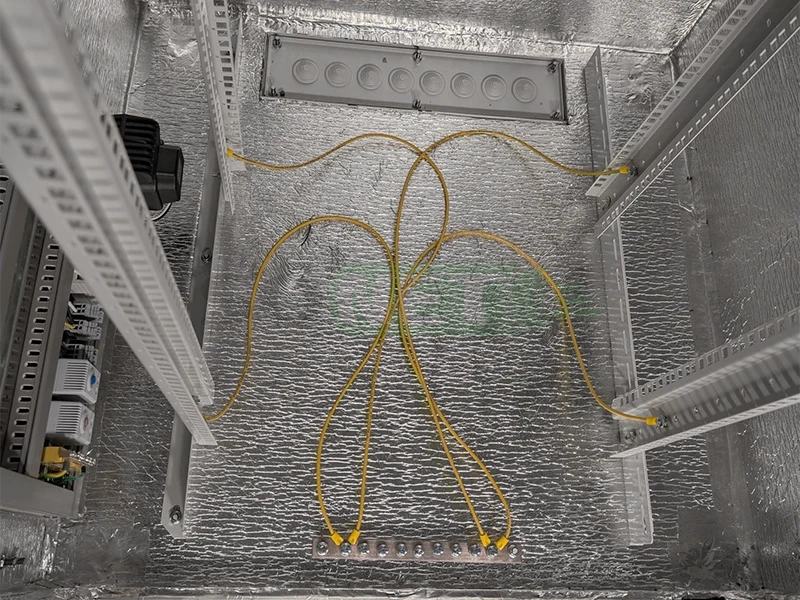

  Шина заземления
  8 точек заземления медная
 1 штука
  Термостат    2 штуки
  Датчик открытия двери
  Тип: ИО 102-16/2
 1 штука
  Замок на дверь     1 штука
  Блок освещения
   1 штука
  Нагреватель   Трехрежимный 150\250\400Вт
 1 штука

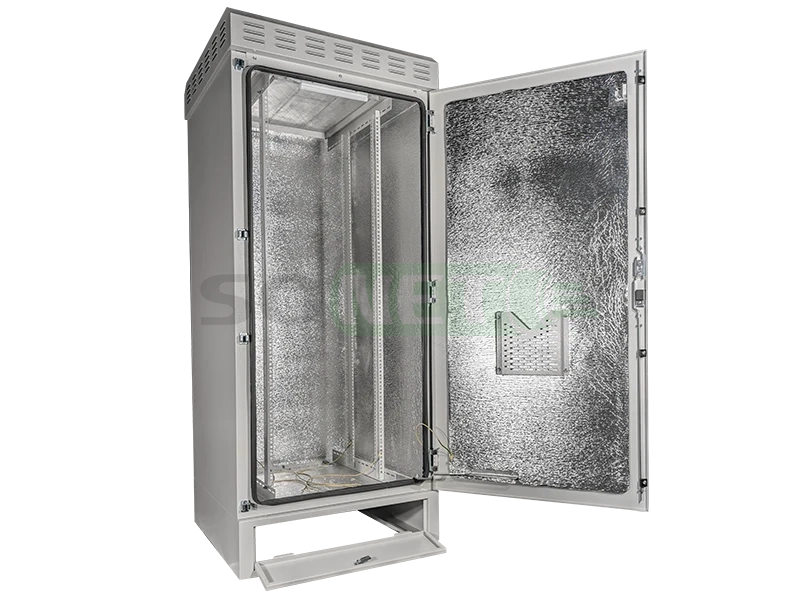

  Цоколь с дверцей
  Высота цоколя 200мм
 1 штука
  Комплект ключей
   2 штуки
 Клапан выравнивания давления
   1 штука
  Набор кабельных вводов варианты:
  Сальник-ввод D32-37
  Сальник-ввод D25-27
  Сальник-ввод D20-22
 6 штук
 6 штук
 8 штук
  Паспорт на шкаф
   1 штука

** Перед открытием двери шкафа обязательно нажмите на клапан выравнивания давления.

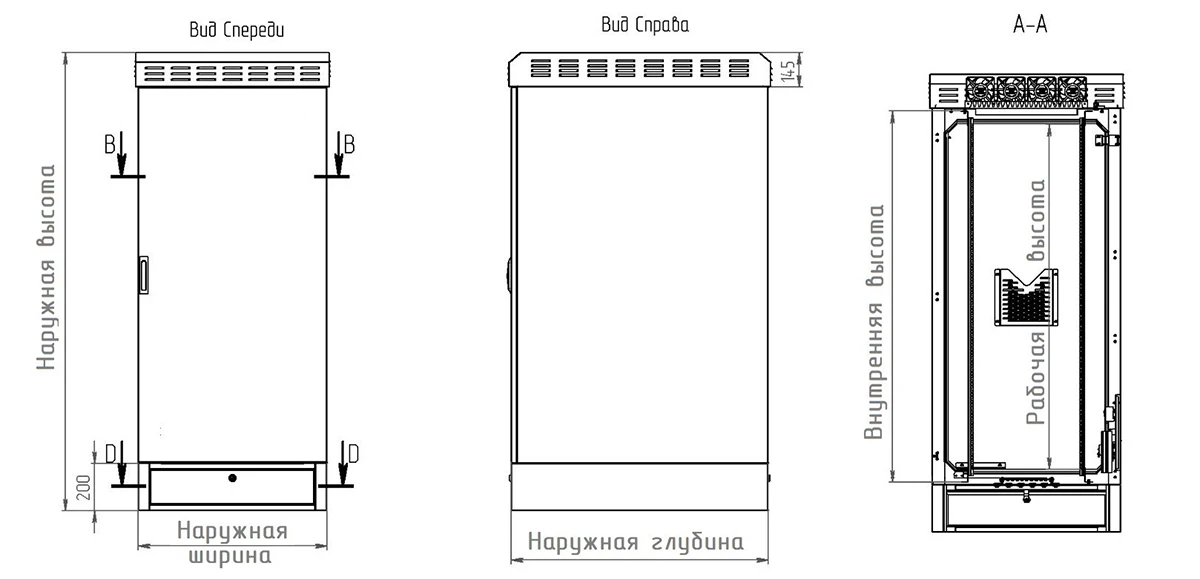

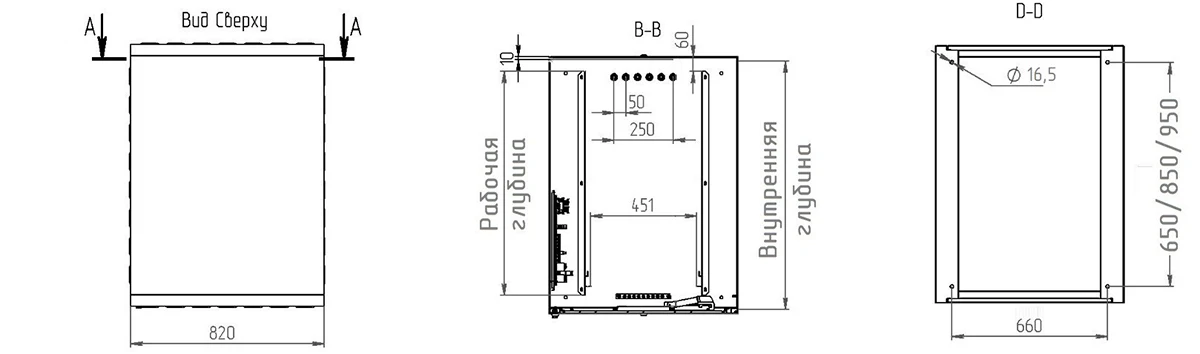

Габариты и вес
 Артикул   Типоразмер, U, мм
 Внешняя высота, мм
 Внутрен. высота,мм
Рабочая высота,U \ мм
 Внешняя глубина, мм
 Внутрен. глубина, мм
 Рабочая глубина (макс), мм

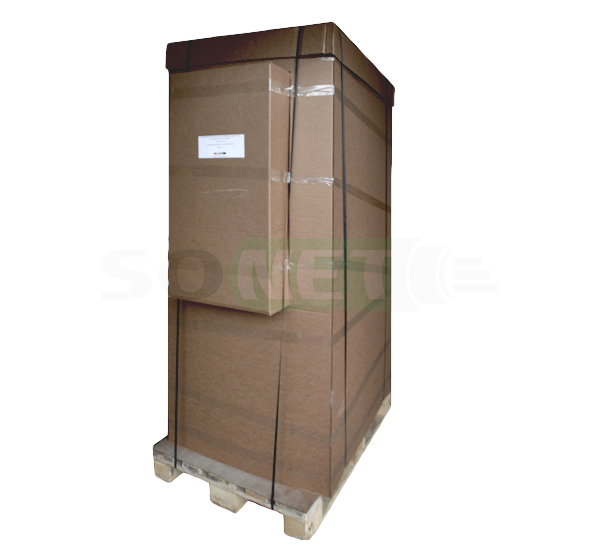

  Размеры дверного проема, ВхШ, мм   Размеры упаковки (1часть), ВхШхГ, мм   Объем м.куб.   Вес, кг
  ШКУ-Н-1.65-33.9   33U, 600х900    1907  1573   33 \ 1480   1090   1040   860  1480х630  1907х800х1110   1,69  131
* Примечания:
1. Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;
2. Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;
3. Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;
4. Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.
При этом расстояние от двери до передних стоек - 80 мм, от задних стоек до задней
стенки - 20 мм;
5. Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;
6. Высота цоколя 200мм.
Совместимость

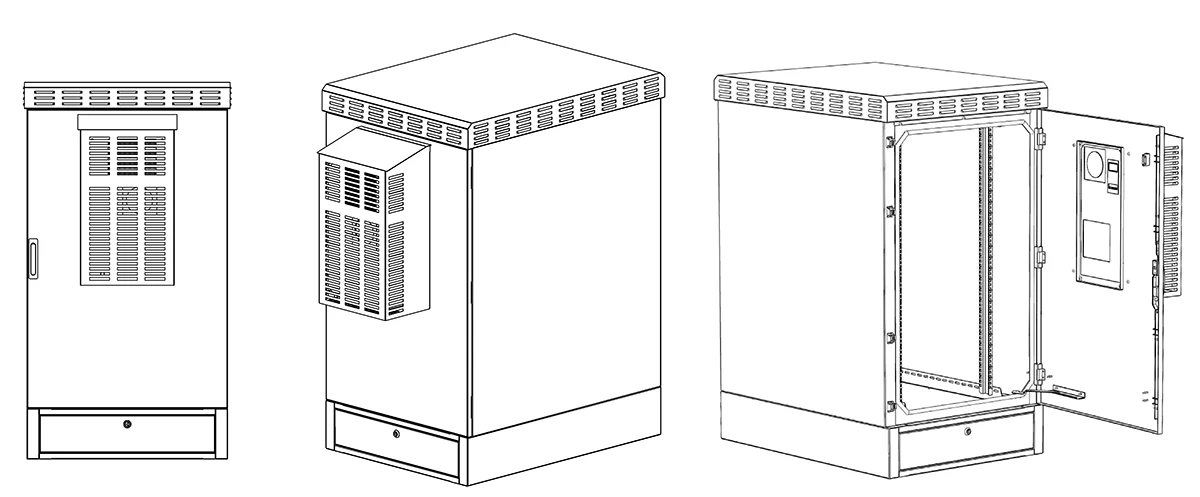

Ниже представлены варианты по заводской доработке климатического шкафа

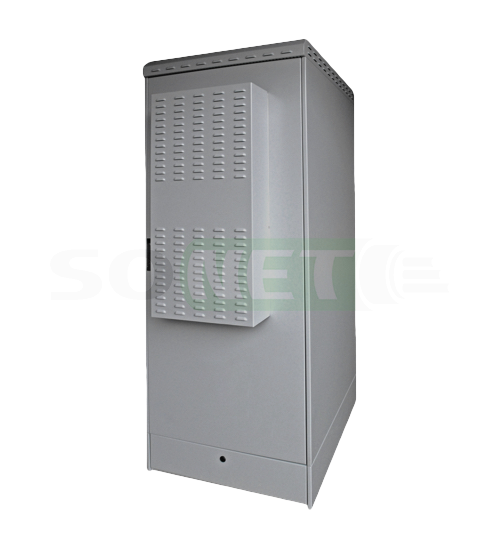

Опционально! (кондиционер для шкафа в базовую комплектацию не входит, приобретается отдельно, для монтажа кондиционера потребуется доработка шкафа, которая осуществляется на заводе)

 Описание

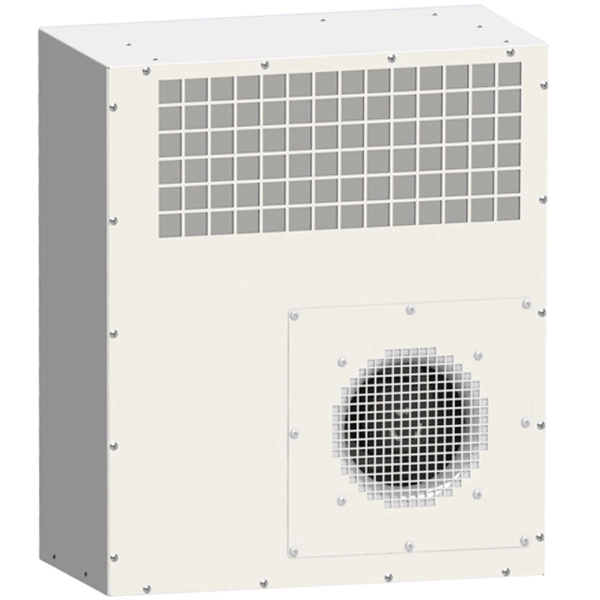

-Кондиционер настенный малогабаритный 500 Вт 220В
-Кондиционер настенный малогабаритный 800 Вт 220В
-Кондиционер настенный малогабаритный 1000 Вт 220В
-Кондиционер настенный малогабаритный 1500 Вт 220В

-Кондиционер настенный 500 Вт 220В
-Кондиционер настенный 800 Вт 220В
-Кондиционер настенный 1000 Вт 220В
-Кондиционер настенный 1500 Вт 220В

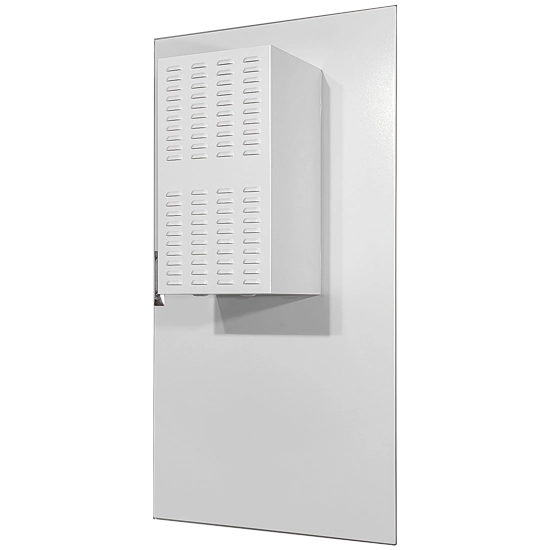

-Кожух кондиционера для шкафа 33U

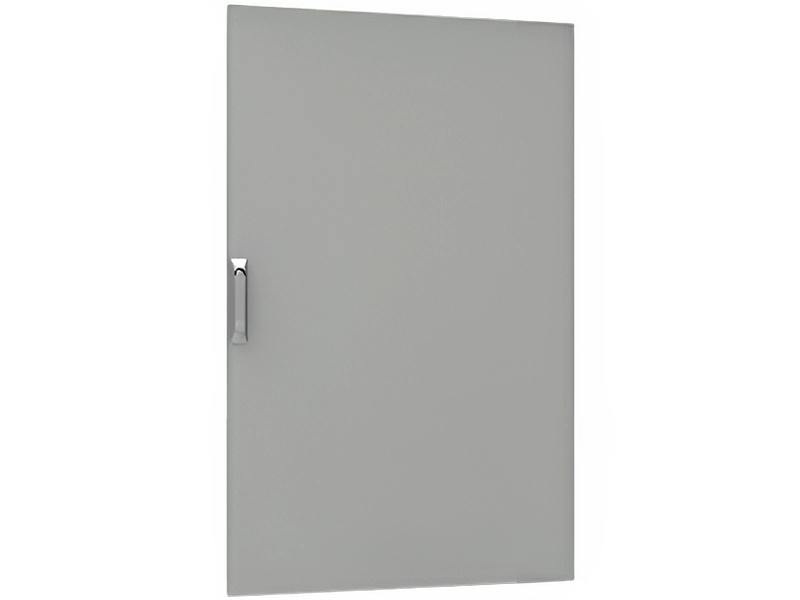

-Дверь (дополнительная) для климатического шкафа 24-42U серии ШКУ

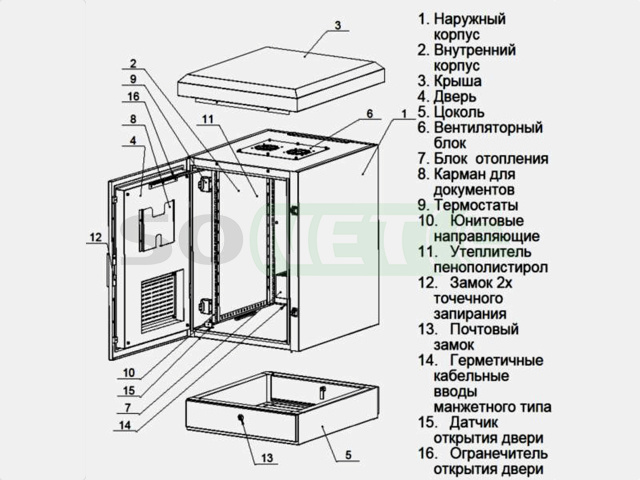

Схема сборки

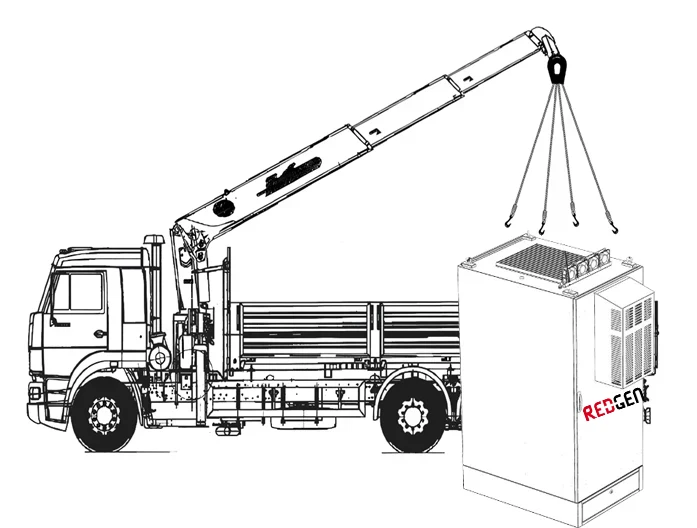

Установка и монтаж

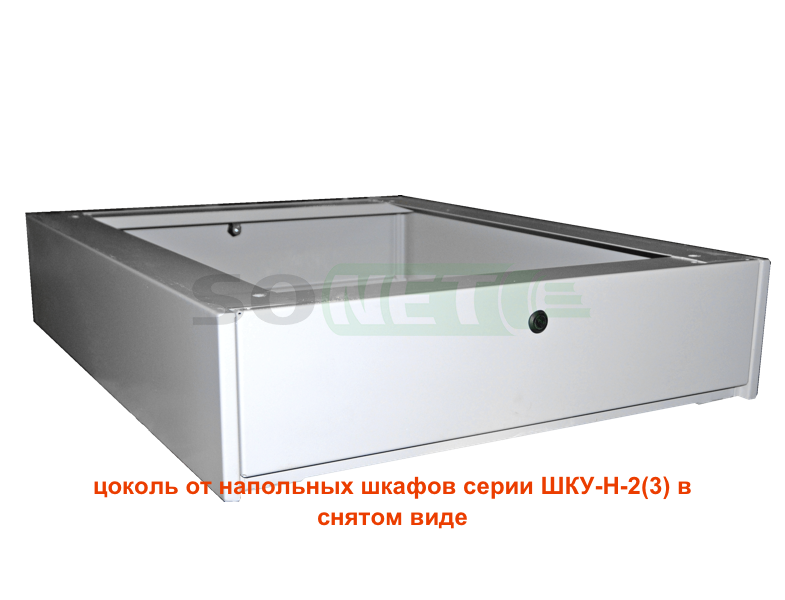

Для установки шкафа на фундамент применяется цоколь. Цоколь необходим
для удобства установки шкафа и подвода кабелей, а также для защиты от
наметания снега и затопления. Высота цоколя предлагается 150 мм исходя из условий эксплуатации и удобства монтажа и обслуживания. Цоколь шкафа имеет цельносварной корпус и съемные лючки с замками повышеной секретности для удобства прокладки кабеля и монтажа на фундамент.
Монтаж шкафа осуществляется следующим образом (эскиз фундамента
представлен на рисунке:
1.Создается фундамент шкафа
-характеристики фундамента зависят от характера грунта и особенностей
прокладки подводимых кабелей. Геометрические размеры площадки фундамента(Ш х Г) не менее (см. цоколь) ХХхХХмм
- нагрузочная способность фундамента должна быть достаточной для надежной
фиксации шкафа (масса шкафа без оборудования -ХХ кг)
- расстояние, необходимое для обслуживания шкафа – не менее 1м
с каждой стороны.
- закрепление шкафа на фундаменте производится анкерными болтами
диаметром 12 мм (длина не менее 150мм), либо с помощью закладных
элементов в фундаменте.
2. Цоколь установить на фундамент. Резьбовая часть анкерных болтов должна
войти в отверстия перемычек цоколя. Закрепить цоколь гайками с шайбой.
3. Установить на цоколь шкаф, совместив отверстия в полу шкафа и резьбовые
отверстия М 8 в цоколе. Предварительно снять вводные фланцы и технологические
заглушки в дне шкафа. Закрепить шкаф к цоколю ввернув в каждое отверстие
винты М8. Винты, соединяющие шкаф с цоколем между собой необходимо смазать
любой густой смазкой типа «солидол».
4. Через вводные фланцы подать кабели внутрь отсеков шкафа.
5. Установить и закрепить заглушки и вводные фланцы.

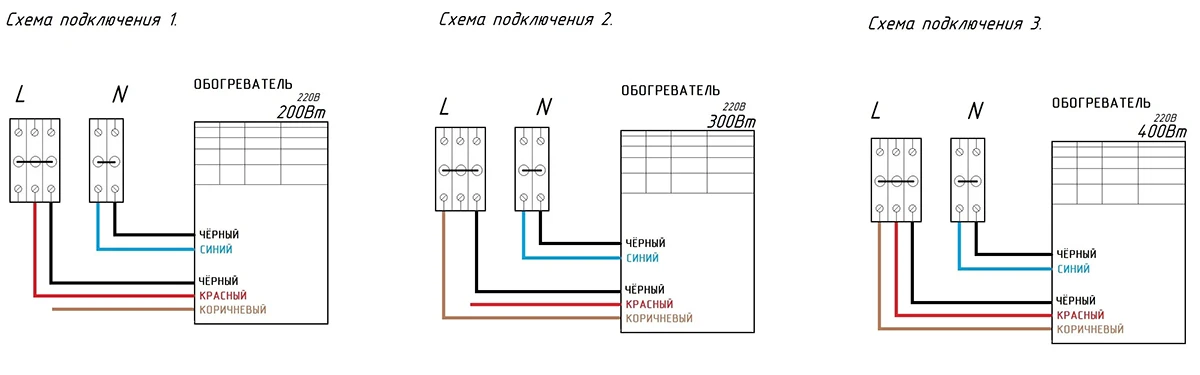

Подключение к сети 220В

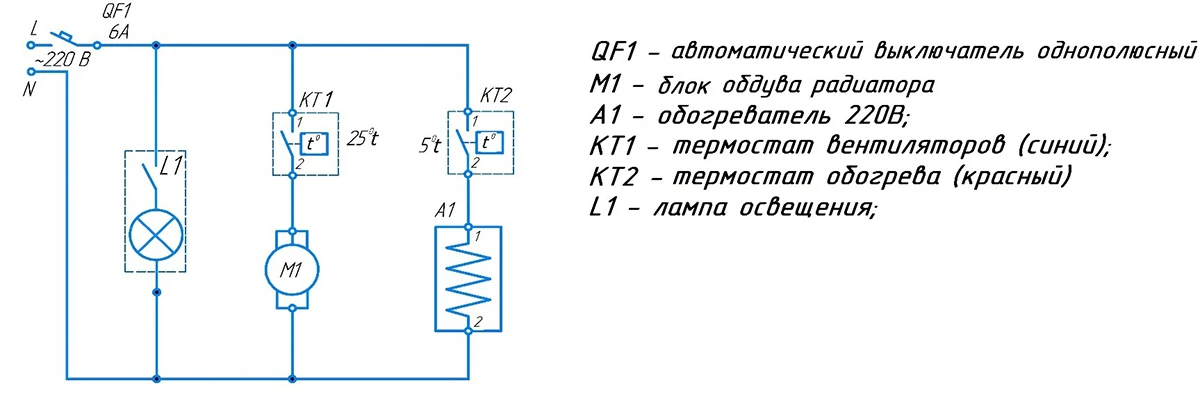

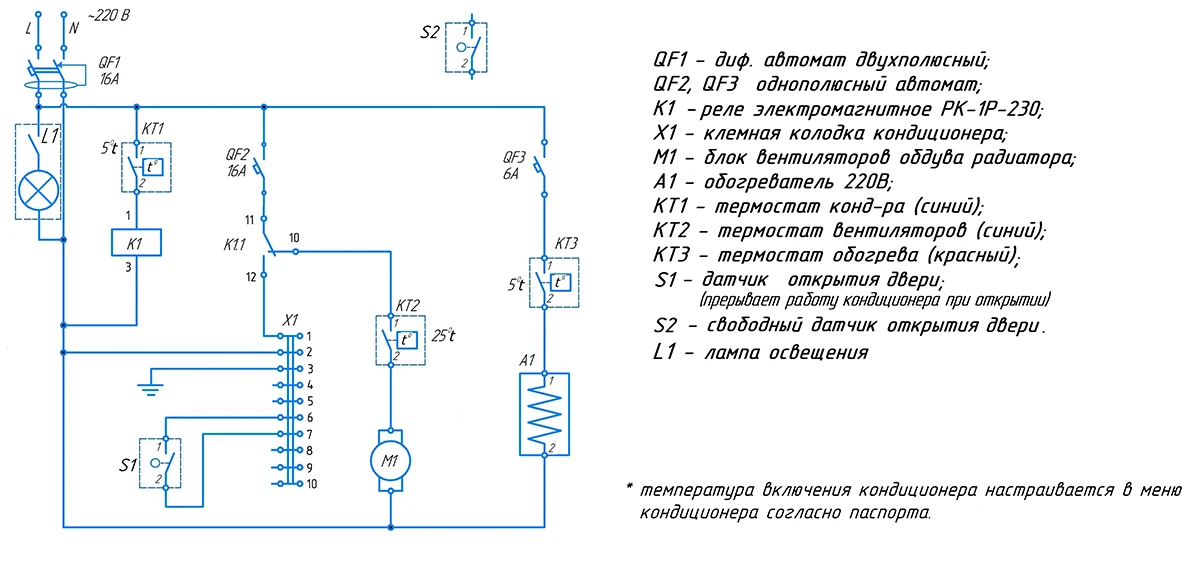

Шкаф подключается к сети 220В согластно электрической схеме показан на рисунке ниже.
Файлы
Срок действия
22.03.2022 - 21.03.2025
Тип
Сертификат соответствия УХЛ
Срок действия
21.07.2023 - 20.07.2026
Тип
Сертификат соответствия
