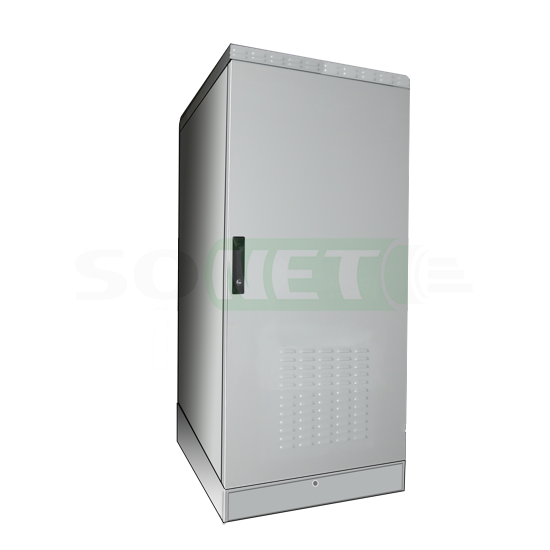

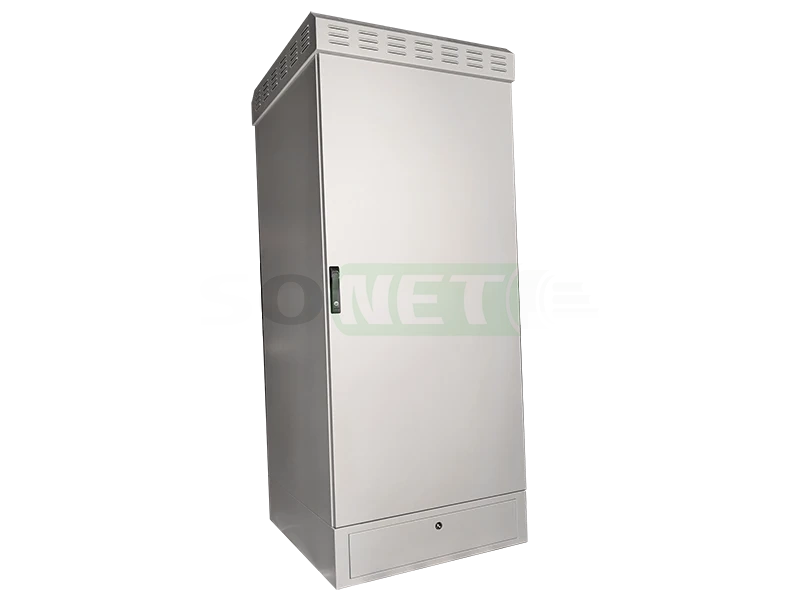

Шкаф климатический напольный 12U 600х900, укомплектованный IP65, Н-1
Шкаф климатический напольный 12U 600х900, укомплектованный IP65, Н-1.

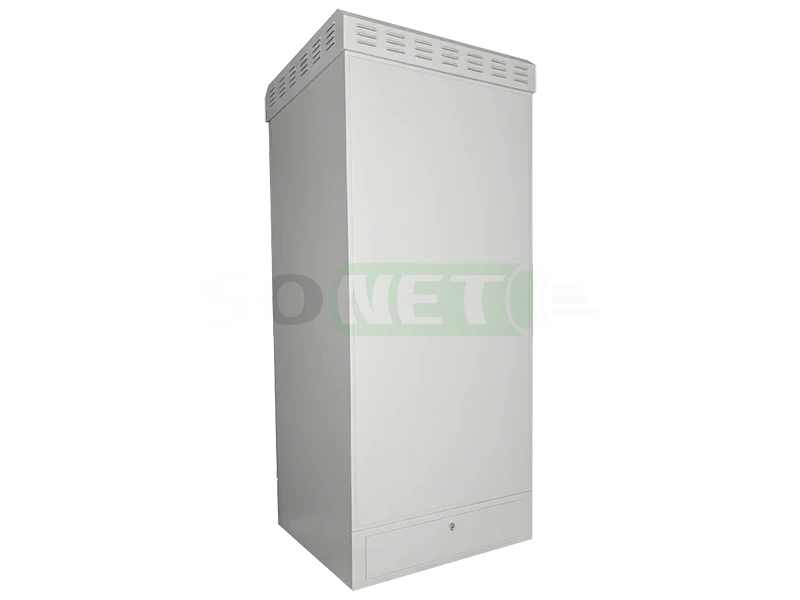

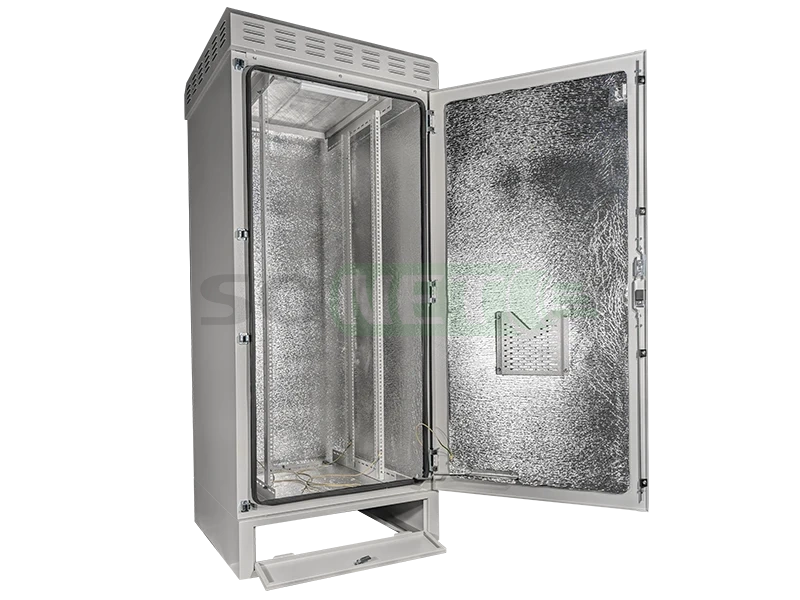

Климатические (вандалоустойчивые) напольные шкафы, серии ШКУ-Н-1.65-ХХ.Х, отечественного производства, торговой марки ReDGen, спроектированы для установки (размещения, монтажа) оборудования на 19 дюймовые направляющие. Шкафы данной серии, монтируются на открытой местности и полностью укомплектованы системой жизнеобеспечения для поддержания заданной температуры круглое время года. Уличный шкаф полностью защищает установленное в нём оборудование от климатических воздействий внешней окружающей среды и создаёт благоприятный микроклимат для оптимальной работы любого оборудования. Класс защиты термошкафа IP65, наружная вентиляция отсутствует. Конструктив серии ШКУ-Н-1.65-ХХ.Х является антивандальным и защищают установленное в них оборудование от вандалов и мародеров. Термошкафы данной серии предназначены для установки и эксплуатации на открытом воздухе при температуре окружающей среды от -40 ° С до +40 ° С.

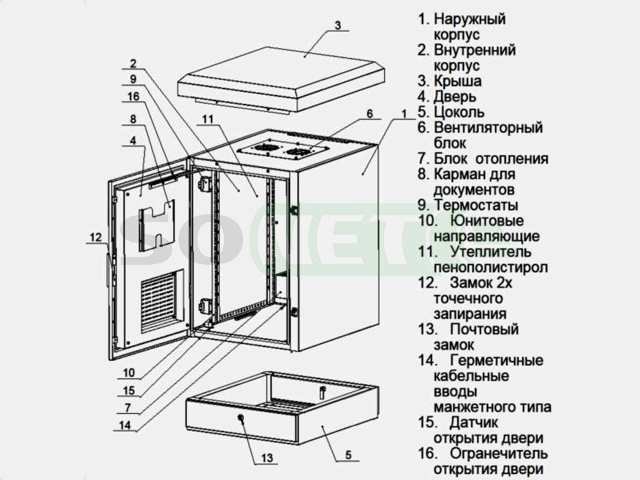

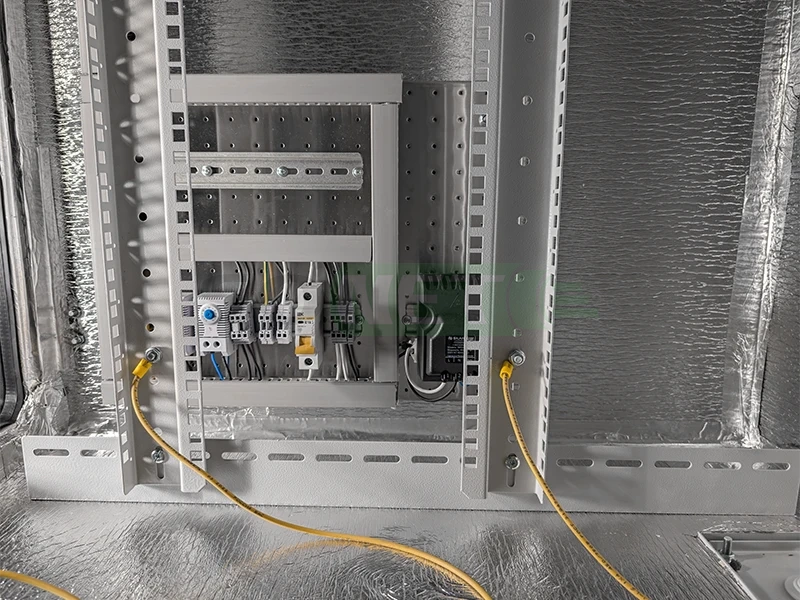

Особенности конструкции шкафа ШКУ-Н-1.65-ХХ.Х.

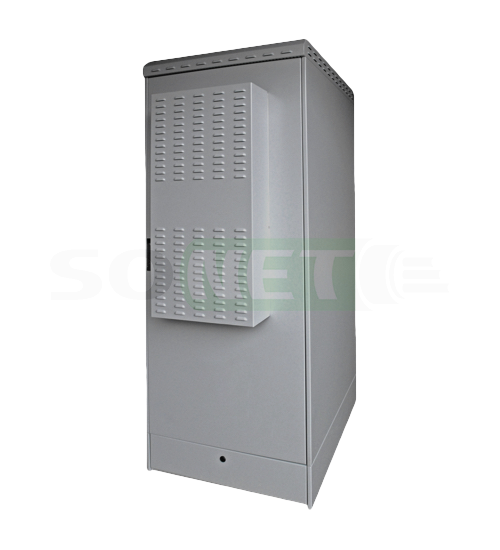

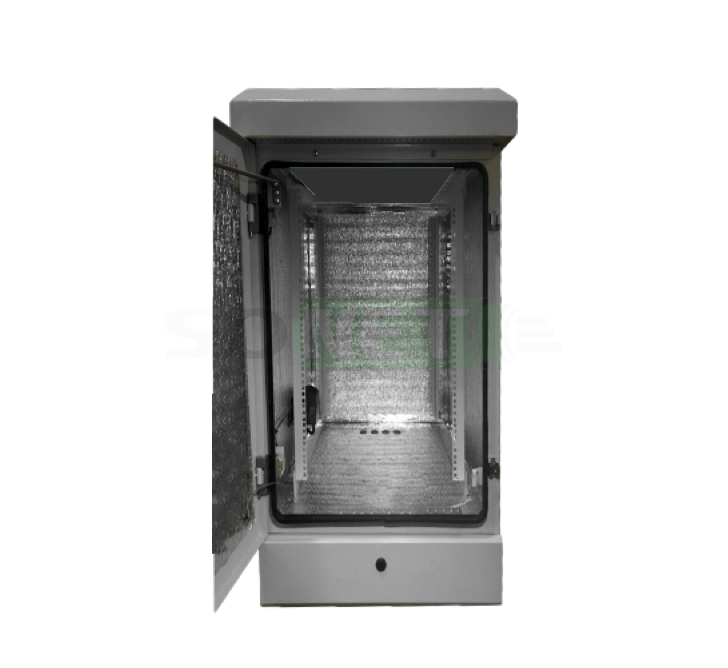

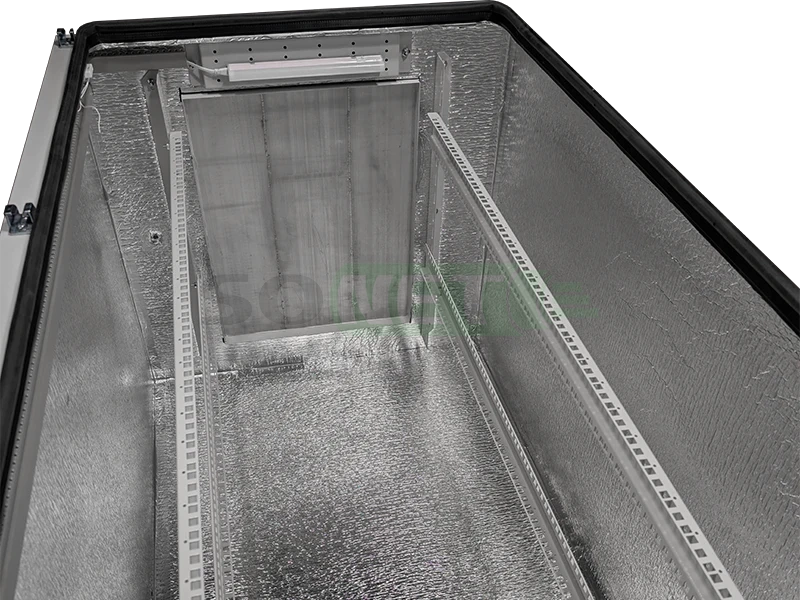

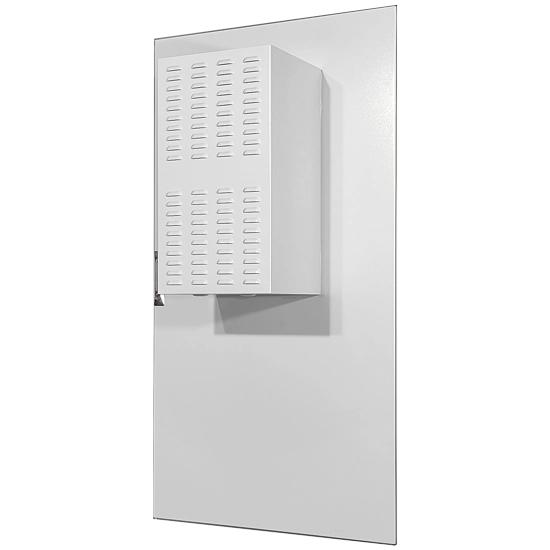

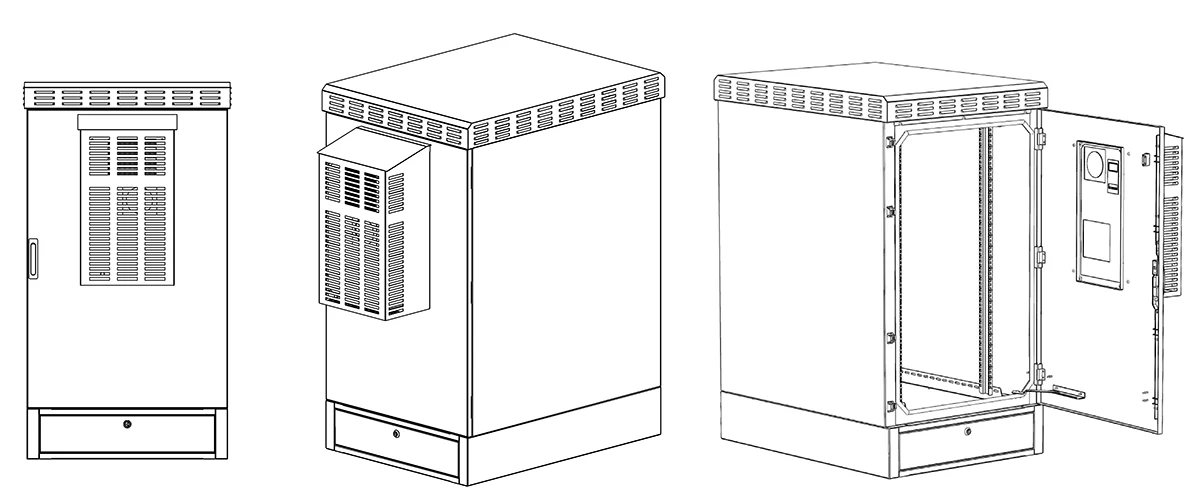

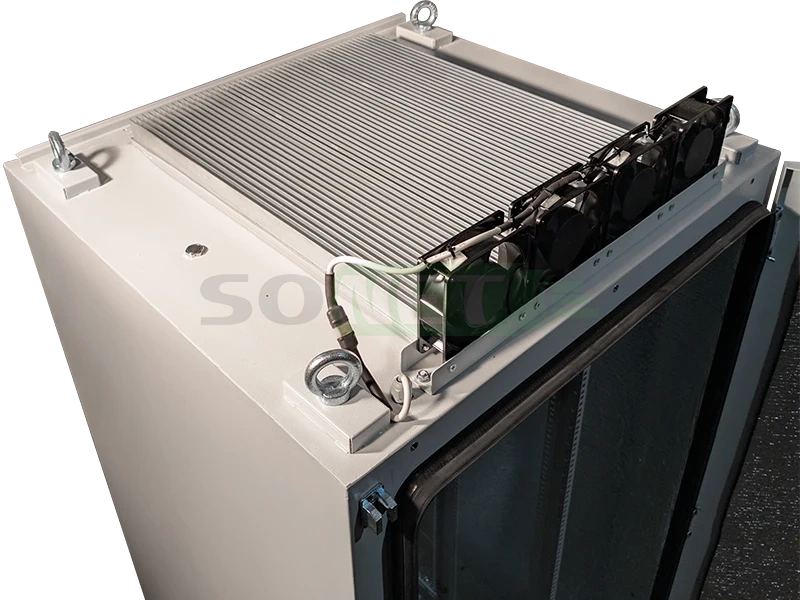

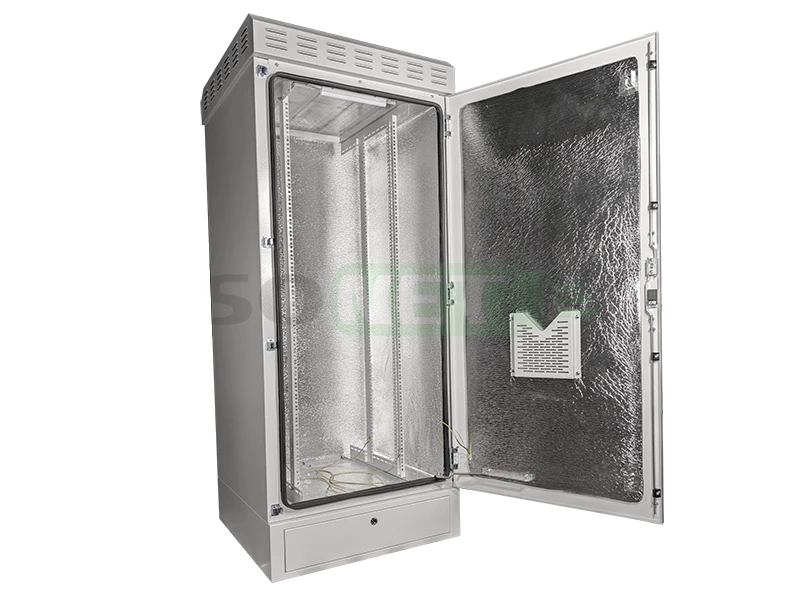

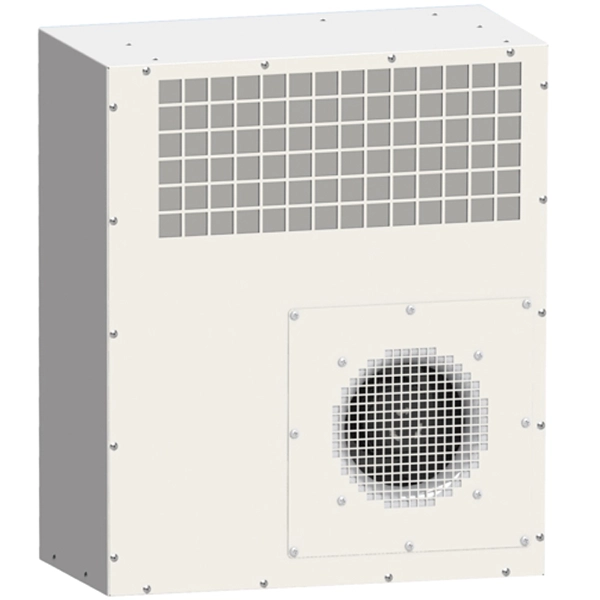

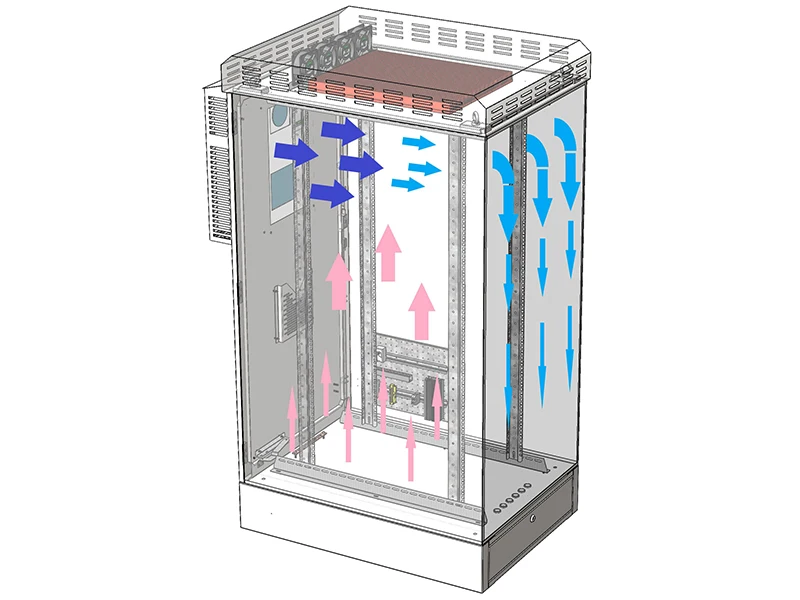

Корпус шкафа выполнен из холоднокатаной стали 08ПС которая обладает коррозийной устойчивостью, это делает его устойчивым к любым погодным условиям. Толщина корпуса климатического шкафа составляет 1.5 мм и обеспечивает сохранность размещенного оборудования внутри конструктива массой до 600кг (С помощью дополнительных крепежных элементов нагрузку шкафа можно увеличить до 1500кг). Климатическую устойчивость к температурным колебаниям внутри шкафа обеспечивает фольгированный теплоизолятор (типа Пенофол теплопроводность 0.034 Вт/К) толщиной 10мм. Систему поддержания микроклимата в шкафу обеспечивают: нагревательный элемент, отвод тепла в термошкафе IP65 происходит методом конвекции через радиатор смонтированный в крыше шкафа и установленных модулей принудительного охлаждения (4 вентилятора мощностью 150 м3/час каждый). Эффективность охлаждения радиатора – 350 Вт. В случае, если в шкафу размещено оборудование с суммарным тепловыделением более 350 Вт, устанавливается кондиционер требуемой мощности (05-4,0 кВт) на передней двери шкафа. Для удобства обслуживания оборудования возможно установка вместо задней стенки дополнительной двери, на которую по необходимости устанавливается дополнительный кондиционер. В конструкции предусмотрены РЫМ болты (Для удобства перемещения и установки на объекте), данный отсек прикрыт фальш крышой. Работу данной системы обеспечивают 2-а термостата, каждый термостат поддерживает температурную установку для выполнения заданных условий внутри климатического шкафа. Дверь шкафа снабжены замками (класс защищенности 4 по ГОСТ 5089-2003) запирающимися на 2-е стороны и датчик открытия двери. Термошкаф поставляется с цоколем(200мм) через который происходит подвод кабеля, для поддержания степени защиты IP65, отверстия внутри цоколя снабжены герметичными кабельными вводами диаметром от D20 до D37 в зависимости от модификации. Каждый шкаф укомплектован шиной заземления на 8-мь точек и блоком освещения.

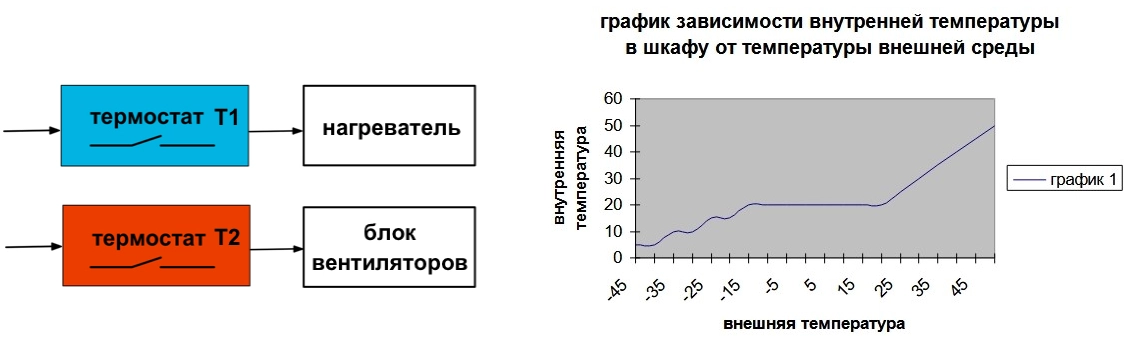

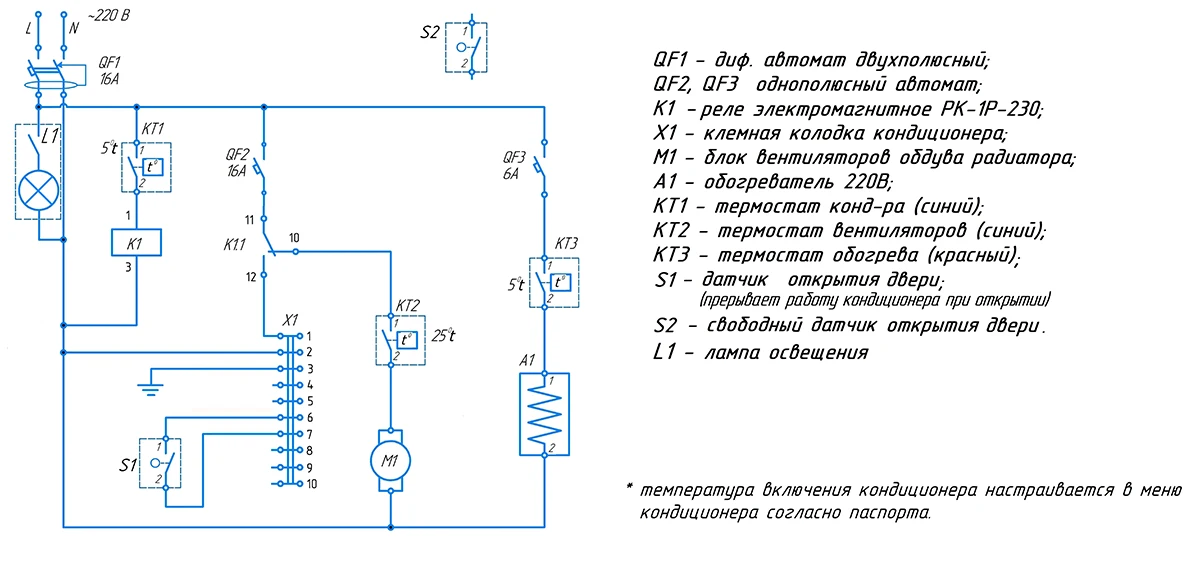

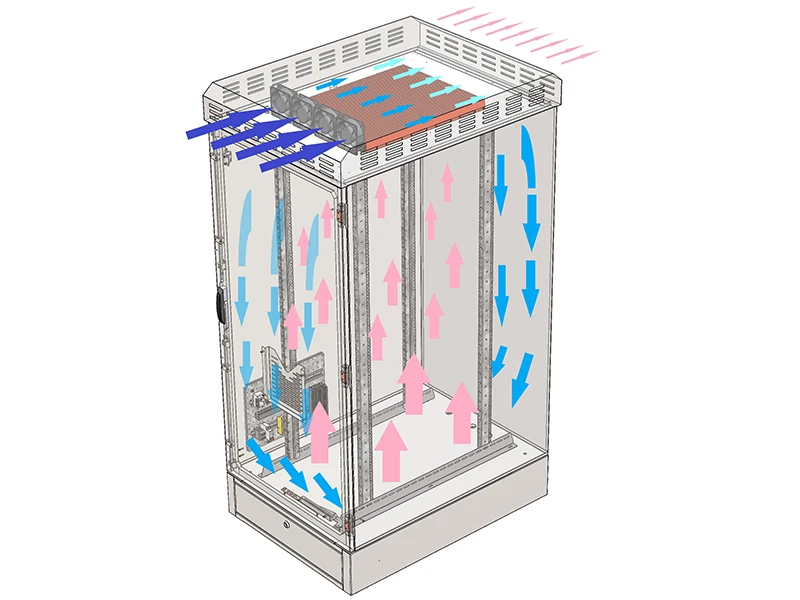

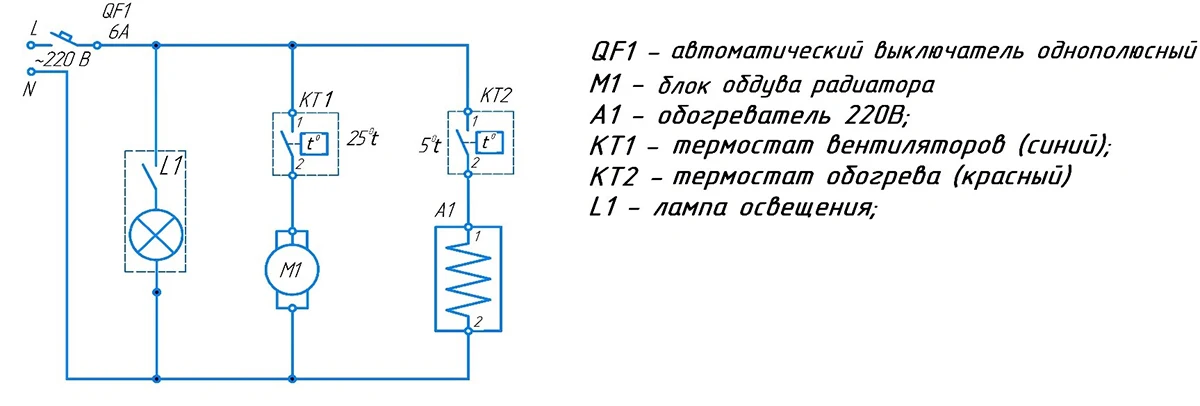

Принцип работы штатной климатической системы.
· При температуре внешней среды от -5° до -45° С работает отопитель (печь).
· При температуре внешней среды от 0° до +15° С не работают отопитель и
вентилятор.
· При температуре внешней среды от +20° до +50° С работает вентилятор/ кондиционер.
Напряжение питания климатической системы ~220в.
Ассортиментный ряд климатических напольных шкафов ReDGen с защитой IP65, серии ШКУ-Н-1.65-ХХ.Х | ||||||
12U 6x6 |
12U 6x9 | 15U 6x6 | 15U 6x9 | |||
18U 6x6 | 18U 6x9 | 24U 6x6 | 24U 6x9 | |||
33U 6x6 | 33U 6x9 | 42U 6x6 | 42U 6x9 |
Наименование | Свойства |
Климатическое исполнение |
УХЛ 1 по ГОСТ 15150 |
Сталь марки 08ПС толщиной | 1,5 мм. |
Фольгированный теплоизолятор | СПМП 4 |
Теплопроводность теплоизолятора | 0,034 Вт/мК |
Конструкция замка двери | 2-х(4х) точечный запор |
Защита от пыли и влаги | IP65 |
Устойчивость ко взлому согласно ГОСТ Р 51072-05 | 2 класс |
Конвекция | EN 50272-2 |
Пространство для активного оборудования | стойка 19” дюймов |
Грузоподъемность |
600 кг |
Цвет |
Серый RAL 7035 |
Соответствует стандартам |
ANSI/TIA/EIA RS-310-D; IEC 297-2, DIN 41494-1, 7; ETSI |

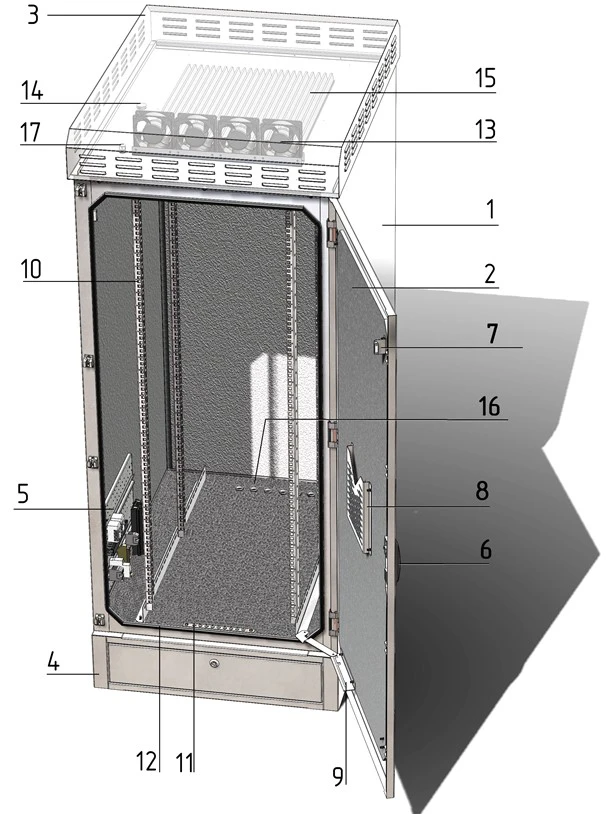

Базовая комплектация Климатического шкафа ШКУ-Н-1.65-12.9
Наименование |
Базовая характеристика |
Количество |
Кронштейны крепления к стене |
1 комплект |
|
19" дюймовые направляющие |
На высоту шкафа в U (юнит) |
4 штуки |

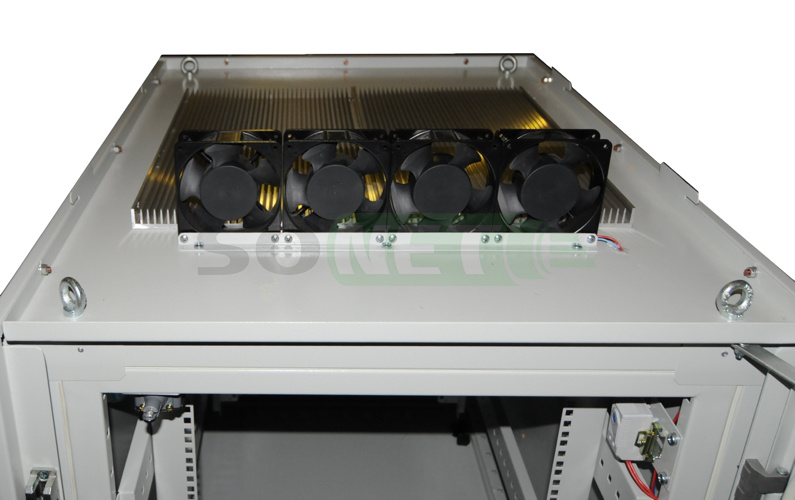

Блок вентиляции в крышу состоит из: |
модуль вентиляции с подачей воздуха 140 м3\час |
4 штуки для шкафов 6 - 24U (юнита) 6 штук для шкафов 33 - 42U (юнита) |

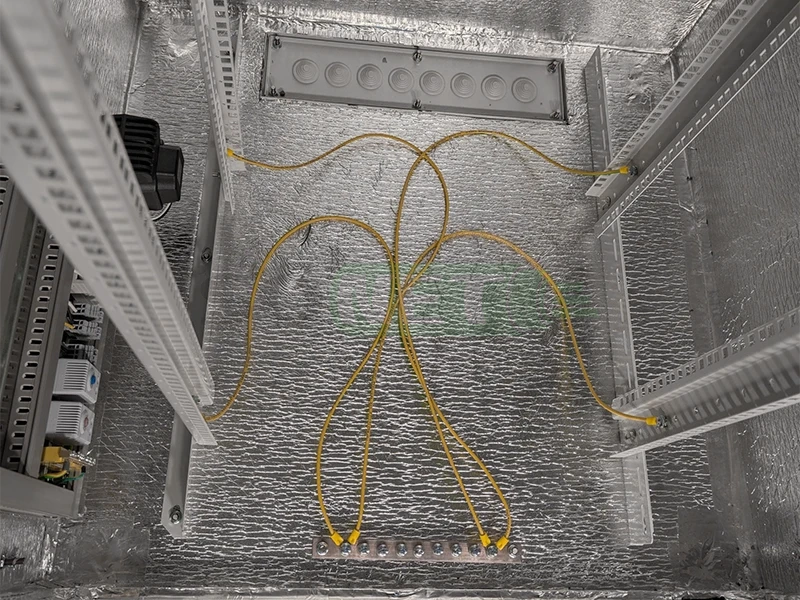

Шина заземления |
8 точек заземления медная |
1 штука |
Термостат |
2 штуки |
|
Датчик открытия двери |
Тип: ИО 102-16/2 |
1 штука |
Замок на дверь | 1 штука | |
Блок освещения |
1 штука | |

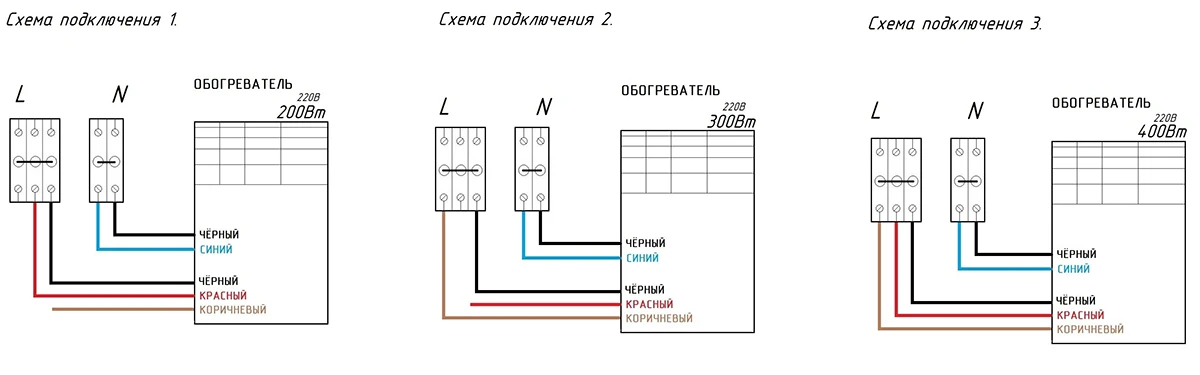

Нагреватель |
Трехрежимный 150\250\400Вт |
1 штука |
Цоколь с дверцей |
Высота цоколя 200мм |
1 штука |
Комплект ключей |
2 штуки | |
Клапан выравнивания давления |
1 штука | |
Набор кабельных вводов варианты: |
Сальник-ввод D32-37 Сальник-ввод D25-27 Сальник-ввод D20-22 |
6 штук 6 штук 8 штук |
Паспорт на шкаф |
1 штука |

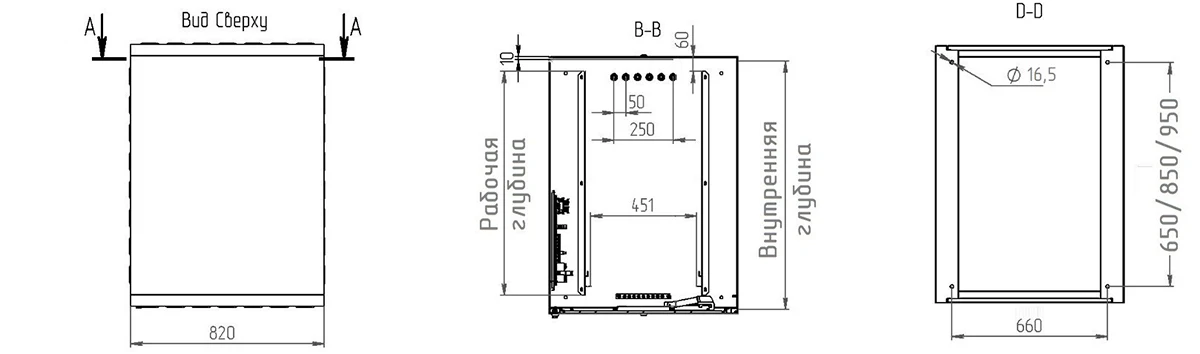

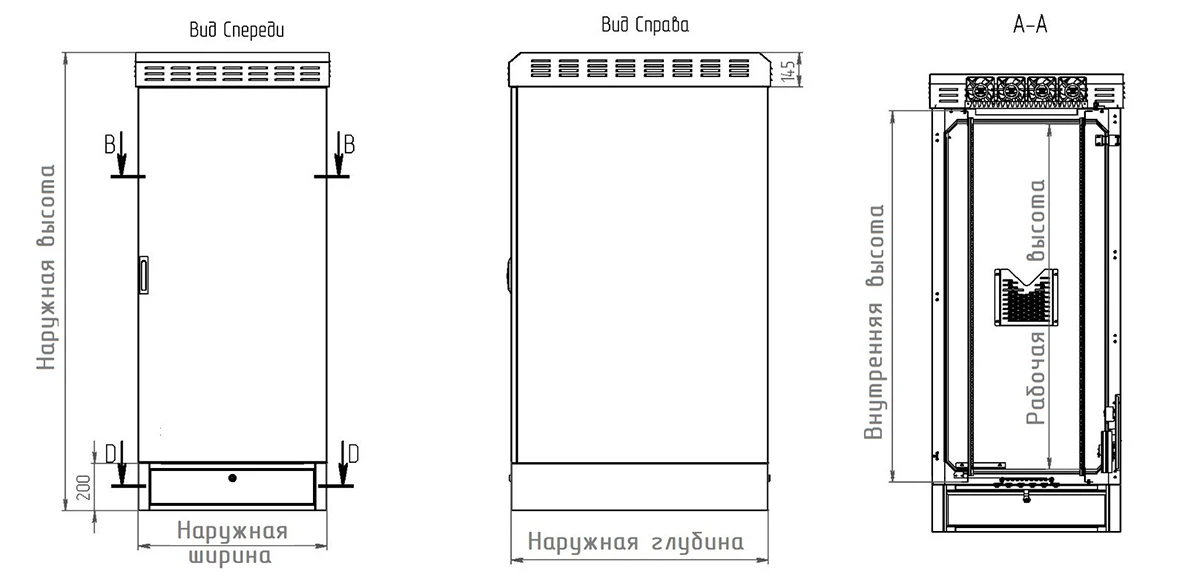

Артикул |
Типоразмер, U, мм |
Внешняя высота, мм |
Внутрен. высота,мм |
Рабочая высота,U \ мм |
Внешняя глубина, мм |
Внутрен. глубина, мм |
Рабочая глубина (макс), мм |

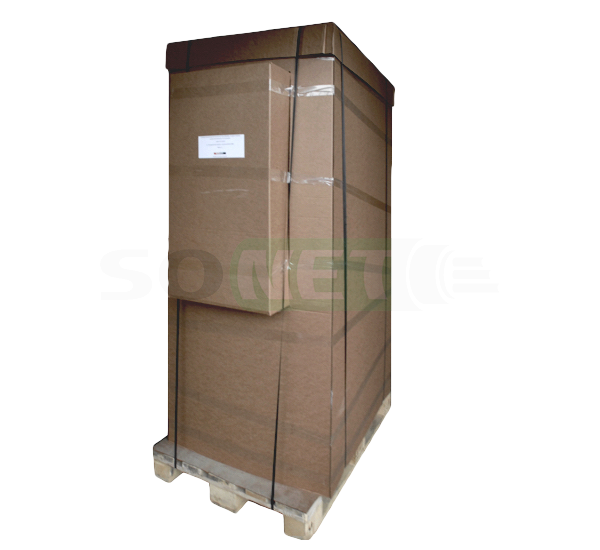

Размеры дверного проема, ВхШ, мм | Размеры упаковки (1часть), ВхШхГ, мм | Объем м.куб. |
Вес, кг |
ШКУ-Н-1.65-12.9 | 12U, 600х900 | 973 | 640 | 12 \ 550 | 1090 | 1040 | 860 | 550х630 | 980х810х1100 | 0,87 | 73 |
1. Ширина шкафов одна для всех типоразмеров – внешняя 800 мм, внутренняя 700 мм;
2. Внутренняя высота – внутреннее расстояние от дна шкафа до его крыши;
3. Внутренняя глубина – внутреннее расстояние от закрытой двери до задней стенки;
4. Рабочая глубина – расстояние по максимально раздвинутым юнитовым стойкам.
При этом расстояние от двери до передних стоек - 80 мм, от задних стоек до задней
стенки - 20 мм;
5. Глубина внешняя и внутренняя указана на версию шкафов без кондиционера;
6. Высота цоколя 200мм.
Изображение |
Описание |
|

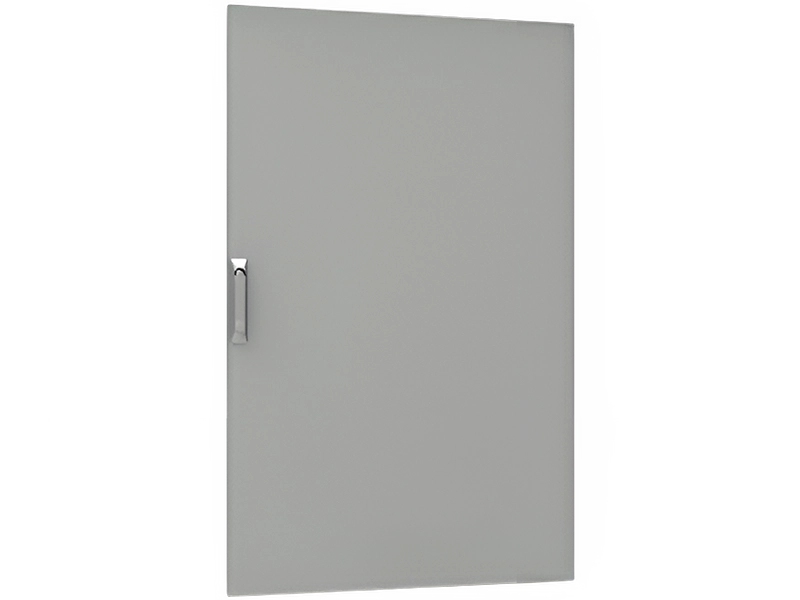

-Дверь (дополнительная) для климатического шкафа 6-12U серии ШКУ |

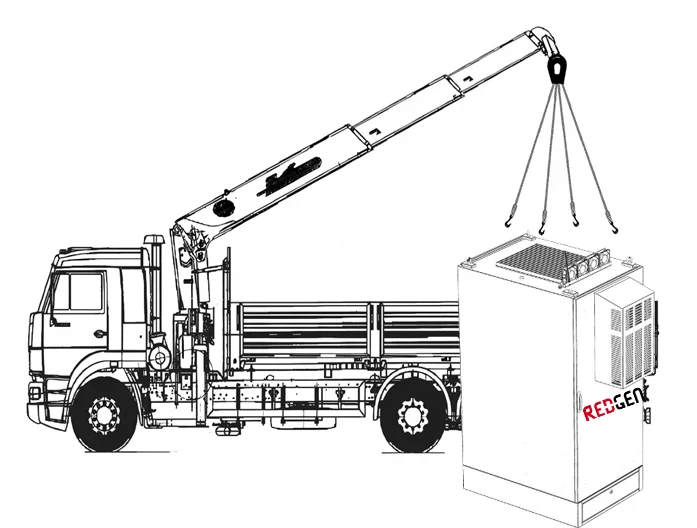

Установка и монтаж

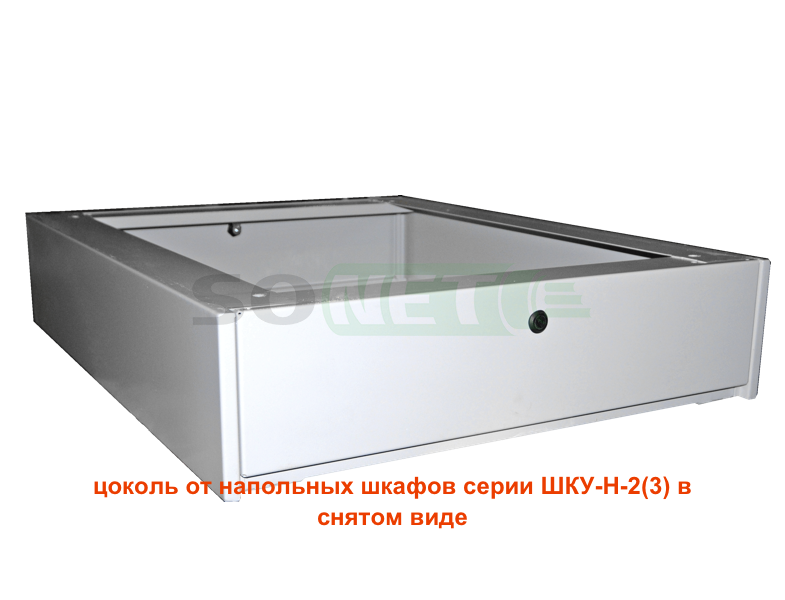

Для установки шкафа на фундамент применяется цоколь. Цоколь необходимдля удобства установки шкафа и подвода кабелей, а также для защиты от
наметания снега и затопления. Высота цоколя предлагается 150 мм исходя из условий эксплуатации и удобства монтажа и обслуживания. Цоколь шкафа имеет цельносварной корпус и съемные лючки с замками повышеной секретности для удобства прокладки кабеля и монтажа на фундамент.

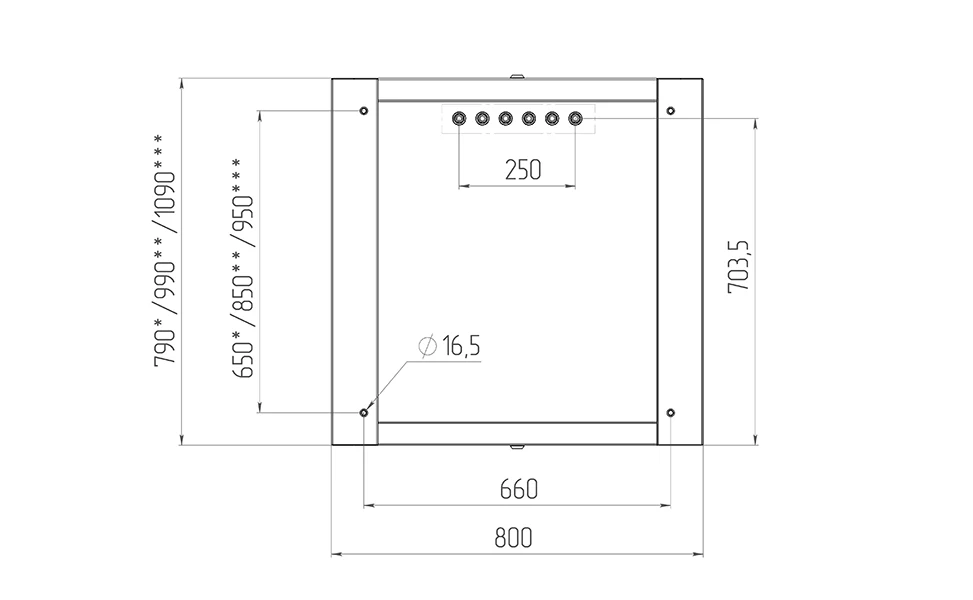

Монтаж шкафа осуществляется следующим образом (эскиз фундамента
представлен на рисунке:
1.Создается фундамент шкафа
-характеристики фундамента зависят от характера грунта и особенностей
прокладки подводимых кабелей. Геометрические размеры площадки фундамента(Ш х Г) не менее (см. цоколь) ХХхХХмм
- нагрузочная способность фундамента должна быть достаточной для надежной
фиксации шкафа (масса шкафа без оборудования -ХХ кг)
- расстояние, необходимое для обслуживания шкафа – не менее 1м
с каждой стороны.
- закрепление шкафа на фундаменте производится анкерными болтами
диаметром 12 мм (длина не менее 150мм), либо с помощью закладных
элементов в фундаменте.
2. Цоколь установить на фундамент. Резьбовая часть анкерных болтов должна
войти в отверстия перемычек цоколя. Закрепить цоколь гайками с шайбой.
3. Установить на цоколь шкаф, совместив отверстия в полу шкафа и резьбовые
отверстия М 8 в цоколе. Предварительно снять вводные фланцы и технологические
заглушки в дне шкафа. Закрепить шкаф к цоколю ввернув в каждое отверстие
винты М8. Винты, соединяющие шкаф с цоколем между собой необходимо смазать
любой густой смазкой типа «солидол».
4. Через вводные фланцы подать кабели внутрь отсеков шкафа.
5. Установить и закрепить заглушки и вводные фланцы.
