Оптические кабели марки ОПД предназначены для подвески на опорах воздушных линий связи, а также для организации линий между зданиями и инженерными сооружениями. Анализ опыта эксплуатации самонесущих оптических кабелей с вынесенным периферийным силовым элементом показывает, что для обеспечения высоких технических и эксплуатационных показателей при прокладке воздушной линии связи необходимо предусматривать наличие специальных элементов подвеса и натяжения.

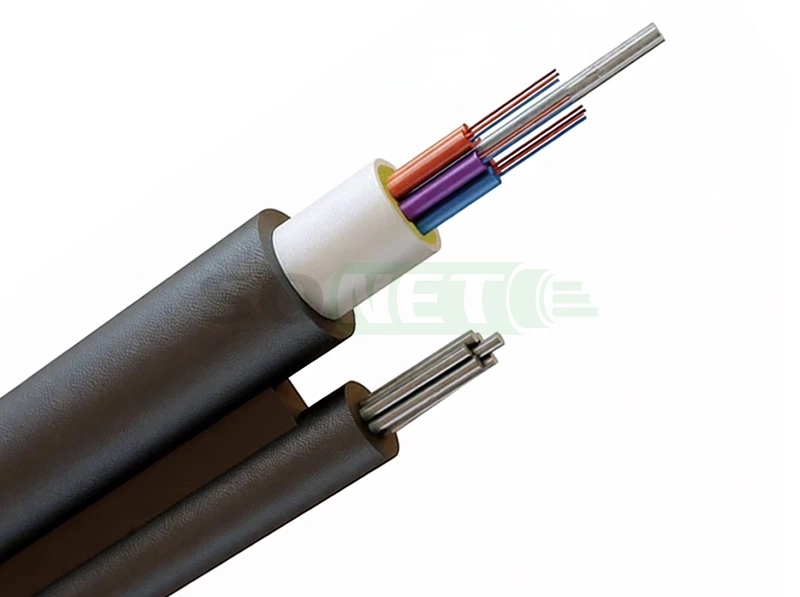

Конструкция кабелей марки ОПД
- Центральный силовой элемент (ЦСЭ) — выполнен из стеклопластика, обеспечивает прочность и стабильность конструкции.
- Оптические модули и кордели — скручены вокруг ЦСЭ, содержат оптические волокна стандарта 9/125 мкм.
- Свободное пространство в модулях — заполнено гидрофобным заполнителем для защиты от влаги.
- Водоблокирующие нити — обмотаны поверх ЦСЭ для дополнительной герметизации.
- Межмодульное пространство — заполнено гидрофобным заполнителем или поверх скрученных модулей и корделей наложена водоблокирующая лента.
- Периферийный силовой элемент — стальной трос или стеклопластиковый пруток, вынесен за пределы оболочки для восприятия растягивающих нагрузок.
- Наружная оболочка — выполнена из полиэтилена в виде восьмерки, обеспечивает защиту от внешних воздействий и удобство монтажа.
Преимущества
- Высокая стойкость к растягивающим и раздавливающим нагрузкам.
- Надёжная защита от влаги и внешних воздействий.
- Широкий диапазон рабочих температур (от –60 °С до +70 °С) позволяет использовать кабель в различных климатических зонах России.
- Универсальность: возможность выбора между стальным тросом и стеклопластиковым прутком в зависимости от условий эксплуатации.
- Возможность комплектации большим количеством волокон (до 288).
Области применения
- Подвесная прокладка между зданиями, опорами ЛЭП, на территории промышленных объектов.
- Строительство магистральных и распределительных линий связи.
- Организация высокоскоростных каналов передачи данных в городских и сельских сетях.
- Применение в условиях сурового климата и сложных эксплуатационных нагрузок.
| Волоконно оптический кабель самонесущий с вынесенным периферийным силовым элементом отечественного производства, растягивающие усилие 6кН, Одномодовый (9/125), производства Еврокабель 1, далее ОПД-Х*ХА-6 | ||
| 4 волокна ОПД-1*4А-6 (6кН) (4 волокна) | 8 волокон ОПД-2*4А-6 (6кН) (8 волокон) | 16 волокон ОПД-4*4А-6 (6кН) (16 волокон) |
| 24 волокна ОПД-6*4А-6 (6кН) (24 волокна) | 32 волокна ОПД-8*4А-6 (6кН) (32 волокна) | 48 волокон ОПД-6*8А-6 (6кН) (48 волокон) |
| 64 волокна ОПД-8*8А-6 (6кН) (64 волокна) | 96 волокон ОПД-8*12А-6 (6кН) (96 волокон) | |
| Параметр | Значение |
| Тип волокна | Одномодовое (SM, 9/125 мкм) |
| Количество волокон | 24 |
| Растягивающее усилие | 6 кН |
| Раздавливающее усилие | Не менее 0.5 кН/см |
| Диапазон рабочих температур | от –60 °С до +70 °С |
| Применение | Подвесная прокладка на опорах ЛЭП, связи |
| Количество волокон | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1 км кабеля, кг | Диаметр кабеля по сердечнику, мм | Диаметр кабеля по силовому элементу, мм | Масса, 1 км кабеля, кг |
| ОПД | ||||||
| Растягивающее усилие 4.0 кН | Растягивающее усилие 6.0 кН | |||||
| от 2 до 24 | 7,5 | 5,8 | 123 | 7,5 | 5,8 | 120 |
| от 26 до 40 | 11,1 | 6,8 | 141 | 11,1 | 6,8 | 159 |
| от 40 до 48 | 11,8 | 152 | 11,8 | 169 | ||
| от 50 до 96 | 13,3 | 171 | 13,3 | 188 | ||
| Растягивающее усилие 9.0 кН | Растягивающее усилие 12.0 кН | |||||
| от 2 до 24 | 7,5 | 5,8 | 160 | 7,5 | 7,0 | 182 |
| от 26 до 40 | 11,1 | 6,8 | 178 | 11,1 | 7,5 | 200 |
| от 40 до 48 | 11,8 | 188 | 11,8 | 210 | ||
| от 50 до 96 | 13,3 | 208 | 13,3 | 230 | ||
Рекомендуемое расстояние между опорами подвеса:
| Растягивающее усилие, кН | 4 | 6 | 9 | 12 |
| Расстояние между опорами, м | ≤50 | ≤70 | ≤100 | ≤150 |
