Волоконно-оптический кабель самонесущий с тросом, 16 волокон, одномод сечение 9/125, растягивающее усилие 6кН, ОПД-4*4А-6 (6кН) (16 волокон) (нов.конструкция)
Волоконно-оптический кабель самонесущий с тросом, 16 волокон, одномод сечение 9/125, растягивающее усилие 6кН, ОПД-4*4А-6 (6кН) (16 волокон) (нов.конструкция)
Волоконно-оптический самонесущий кабель марки ОПД (с 01.06.2023) предназначен для воздушной (подвесной) прокладки на опорах линий связи, электропередач, а также для организации линий между зданиями и сооружениями. Конструкция кабеля обеспечивает высокую надёжность и долговечность даже в сложных климатических условиях.

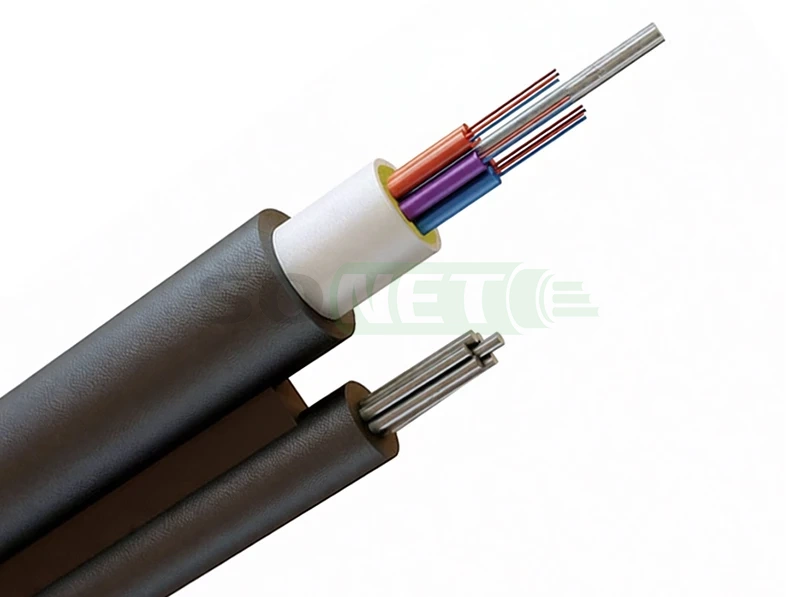

Конструкция кабеля (с 01.06.2023)
1. Центральный силовой элемент (ЦСЭ).
Стеклопластиковый стержень, обеспечивающий прочность на растяжение и стабильность геометрии кабеля.
2. Оптический модуль.
- Содержит оптические волокна стандарта 9/125 мкм (одномодовые, окрашенные для удобства идентификации).
- Свободное пространство заполнено гидрофобным заполнителем для защиты от влаги.
- Материал модуля — полибутилентерефталат (ПБТ), обладающий высокой механической прочностью и химической стойкостью.
- Оптические модули скручены вокруг ЦСЭ, межмодульное пространство также заполнено гидрофобным заполнителем.
3. Периферийный силовой элемент.
Стальной трос, вынесенный за пределы оболочки, обеспечивает восприятие растягивающих нагрузок и самонесущие свойства кабеля.
4. Наружная оболочка.
Выполнена из полиэтилена высокой плотности (ПВП), устойчивого к ультрафиолетовому излучению, влаге и механическим повреждениям.
Преимущества
- Высокая стойкость к растягивающим и раздавливающим нагрузкам.
- Надёжная защита от влаги благодаря гидрофобному заполнителю.
- Широкий диапазон рабочих температур (от –60 °С до +70 °С) позволяет использовать кабель в различных климатических зонах России.
- Универсальность: подходит для подвесной прокладки на опорах, между зданиями и сооружениями.
- Современная конструкция с учётом требований к надёжности и долговечности.
Области применения
- Подвесная прокладка между зданиями, опорами ЛЭП, на территории промышленных объектов.
- Строительство магистральных и распределительных линий связи.
- Организация высокоскоростных каналов передачи данных в городских и сельских сетях.
- Применение в условиях сурового климата и сложных эксплуатационных нагрузок.
| Волоконно оптический кабель самонесущий с вынесенным периферийным силовым элементом отечественного производства, растягивающие усилие 6кН, Одномодовый (9/125), производства Еврокабель 1, далее ОПД-Х*ХА-6 (нов.конструкция) | ||
| 2 волокна ОПД-1*2А-6 (6кН) (2 волокна) (нов.конструкция) | 4 волокна ОПД-1*4А-6 (6кН) (4 волокна) (нов.конструкция) | 8 волокон ОПД-2*4А-6 (6кН) (8 волокон)(нов.конструкция) |
| 16 волокон ОПД-4*4А-6 (6кН) (16 волокон) (нов.конструкция) | 24 волокна ОПД-3*8А-6 (6кН) (24 волокна) (нов.конструкция) | 32 волокна ОПД-4*8А-6 (6кН) (32 волокна) (нов.конструкция) |
| 48 волокон ОПД-6*8А-6 (6кН) (48 волокна) (нов.конструкция) |
|
|
| Параметр | Значение |
| Тип волокна | Одномодовое (SM, 9/125 мкм) |
| Количество волокон | 16 |
| Растягивающее усилие | 6 кН |
| Раздавливающее усилие | Не менее 0.3 кН/см |
| Диапазон рабочих температур | от –60 °С до +70 °С |
| Применение | Подвесная прокладка на опорах ЛЭП, связи |
