Кабель в канализацию в негорючей оболочке 32 волокна сечения 9/125мкм бронированный стальной гофрированной лентой, растягивающее усилие 2.7кН, ОКЗ-САО-4Сп-32(2) "2.7кН" (32 волокна)
Кабель в канализацию в негорючей оболочке 32 волокна сечения 9/125мкм бронированный стальной гофрированной лентой, растягивающее усилие 2.7кН, ОКЗ-САО-4Сп-32(2) "2.7кН" (32 волокна)
Оптический кабель ОКЗ предназначен для прокладки в кабельной канализации, трубах, блоках, а также для укладки непосредственно в грунт. Конструкция кабеля обеспечивает надёжную защиту от механических повреждений, грызунов и влаги, что делает его оптимальным решением для строительства магистральных и распределительных линий связи.
Кабель производится на заводе «Трансвок» и соответствует высоким стандартам качества.

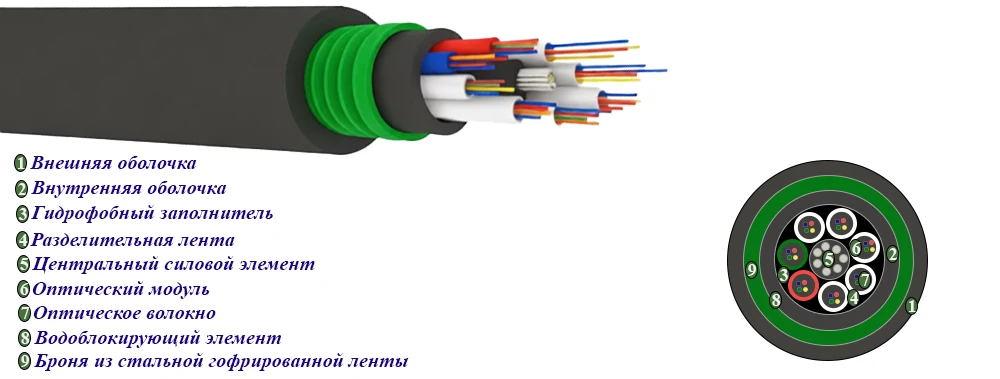

Конструкция кабеля
Конструкция кабеля ОКЗ разработана для обеспечения максимальной механической прочности и влагозащиты в условиях эксплуатации в кабельной канализации:
1. Центральный силовой элемент (ЦСЭ) — стеклопластиковый пруток (в обозначении — «Сп»), обеспечивающий прочность на растяжение и стабильность геометрии кабеля.
2. Оптические модули — скручены вокруг ЦСЭ. В модулях размещены оптические волокна. В примере обозначения «4Сп» — 4 оптических модуля.
3. Периферийный силовой элемент (ПСЭ) — в конструкции используются арамидные нити или стальные проволоки (в обозначении — «А»), которые воспринимают механические нагрузки.
4. Броня — бронепокров из стальной гофрированной ленты (в обозначении — «С»). Обеспечивает защиту от грызунов и высокую стойкость к раздавливающим нагрузкам.
5. Наружная оболочка — выполнена из полиэтилена, не распространяющего горение (в обозначении — «Н»), что повышает пожарную безопасность объекта.
Преимущества
* Высокая механическая прочность: броня из стальной ленты и силовой элемент обеспечивают устойчивость к значительным нагрузкам при протяжке и эксплуатации.
* Надёжная защита: конструкция полностью защищает волокна от грызунов и механических повреждений.
* Пожарная безопасность: оболочка из материала, не распространяющего горение, соответствует требованиям для прокладки в зданиях и сооружениях.
* Всепогодность: широкий диапазон рабочих температур позволяет использовать кабель во всех климатических зонах России.
* Долговечность: срок службы составляет не менее 25 лет.
| Параметр | Значение |
| Допустимая растягивающая нагрузка, кН | 2,7 |
| Количество ОВ в кабеле | до 48 |
| Диаметр кабеля, мм | 10,7 |
| Вес кабеля, кг/км | 93 |
| Радиус изгиба, мм | 214 |
| Температура транспортировки и хранения, °C | от -50 до +60 |
| Температура эксплуатации, °C | от -40 до +60 |
| Температура монтажа, °C | до -30 |
| Допустимое растягивающее усилие, кН | 2,7 |
| Допустимое раздавливающее усилие, кН/100мм | 3 |
| Срок службы | не менее 25 лет |
| ОКЗ-НСА-4Сп-32(2) "2,7кН" - условное обозначение кабеля | |
| ОКЗ | оптический кабель для прокладки в кабельной канализации |
| Н | внешняя оболочка из полиэтилена не распространяющего горение |
| С | стальная гофрированная лента |
| А | периферийный силовой элемент - арамидные или стальные проволоки |
| 4 | 4 оптических модуля |
| Сп | центральный силовой элемент - стеклопруток |
| 32 | количество: 32 волокон |
| (2) | тип волокна: одномодовое (G.652.D) |
| 2,7 | Растягивающее усилие |
