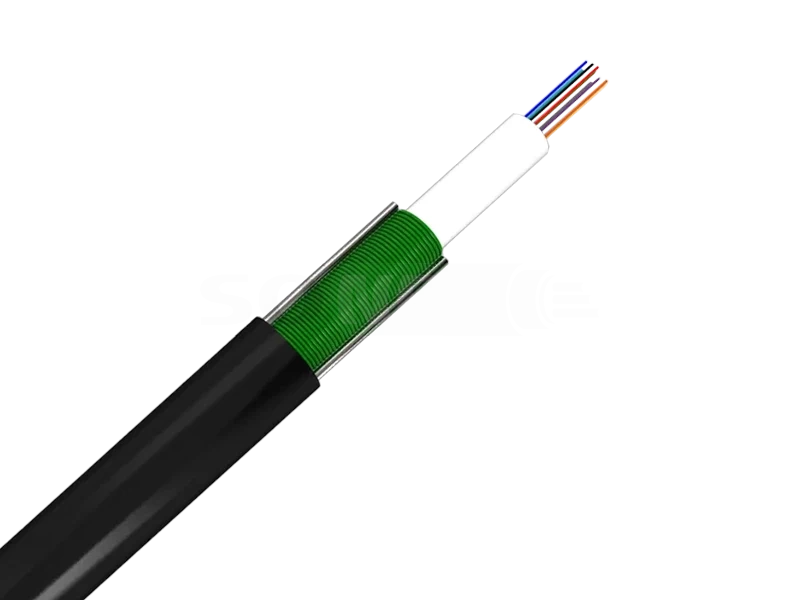

Кабель в канализацию с центральным оптическим модулем (ЦОМ) на 8 волокон сечения 9/125мкм, бронированный стальной ламинированной лентой, растягивающее усилие 2.7кН, ОКСТЦ-10-01-0,22-8-(2,7) (8 волокон)
Кабель в канализацию с центральным оптическим модулем (ЦОМ) на 8 волокон сечения 9/125мкм, бронированный стальной ламинированной лентой, растягивающее усилие 2.7кН, ОКСТЦ-10-01-0,22-8-(2,7) (8 волокон)
Волоконно-оптический кабель с центральной трубкой, бронированный стальной гофрированной лентой, предназначен для прокладки в кабельной канализации, блоках, трубах, а также для непосредственной укладки в грунт (всех категорий, кроме подверженных мерзлотным деформациям). Благодаря усиленной конструкции, кабель также подходит для прокладки по мостам, эстакадам и в условиях городской застройки.
Конструкция с центральной трубкой обеспечивает надёжную защиту волокон и высокую плотность их укладки.
Конструкция кабеля
Конструкция кабеля разработана для обеспечения максимальной механической прочности и влагозащиты:
1. Оптическое волокно (ОВ): В кабеле используются одномодовые оптические волокна стандарта 9/125 мкм, предназначенные для передачи данных на большие расстояния.
2. Центральный оптический модуль (ЦОМ): Оптические волокна уложены в единую центральную полимерную трубку.
3. Внутримодульный гидрофобный заполнитель: Свободное пространство внутри трубки заполнено специальным гидрофобным гелем, который защищает волокна от влаги и предотвращает их повреждение при перепадах температур.
4. Периферийный силовой элемент: Для восприятия растягивающих нагрузок используются продольно расположенные стальные проволоки.
5. Броня: Поверх сердечника наложен бронепокров из стальной гофрированной ламинированной ленты. Броня обеспечивает защиту от грызунов и высокую стойкость к раздавливающим нагрузкам.
6. Наружная оболочка: Внешний слой выполнен из светостабилизированного полиэтилена, устойчивого к ультрафиолетовому излучению и агрессивным воздействиям окружающей среды.
Детали конструкции и параметры эксплуатации
Конфигурация волокон: при количестве волокон свыше 24 они формируются в пучки, обмотанные идентификационной полиэфирной нитью для удобства монтажа и идентификации.
Динамические испытания: кабель выдерживает 20 циклов изгиба на угол ±90° и 5 циклов осевого скручивания на угол 360° на длине 2 м без потери характеристик.
Влагозащита: гидрофобный компаунд не каплепадает при температуре не менее 70 °С, что гарантирует чистоту монтажа.
Гибкость условий: диапазон температур эксплуатации, монтажа и хранения может быть изменён по желанию заказчика для соответствия специфическим условиям проекта.
| Волоконно оптический кабель в канализацию, конструкция с центральной трубкой, бронированный стальной гофрированной ламинированной лентой, растягивающие усилие 2.7кН, Одномодовый (9/125), производства МКЗ Минсккабель, далее ОКСТЦ | ||
| 4 волокна ОКСТЦ-10-01-0,22-4-(2,7) (4 волокна) | 8 волокон ОКСТЦ-10-01-0,22-8-(2,7) (8 волокон) | 16 волокон ОКСТЦ-10-01-0,22-16-(2,7) (16 волокон) |
| Наименование | Свойство |
| Количество оптических волокон в кабеле от: | 2 до 48 |
|
Количество волокон в модуле* от: |
2 до 48 |
| Рабочий диапазон температур от: | - 50°C до + 60°C |
| Температура монтажа от: | - 10°C до + 60°C |
| Температура транспортировки и хранения от: | - 10°C до + 60°C |
| Минимальный радиус изгиба при монтаже и эксплуатации: | 20хD (D-диаметр кабеля) |
| Допустимое растягивающее усилие от: | 1,5 до 7,0 кН |
| Допустимые раздавливающее усилие от: | 0,3 кН/см |
| Динамические изгибы | 20 циклов на угол ±90° |
| Осевые закручивания | 5 циклов на угол 360° на длине 2м |
| Энергия удара | 5 Дж |
| Каплепадение гидрофобного компаунда на срезе | отсутствие каплепадения при температуре не менее 70°C |
| Стойкость к повреждению грызунами | Стойкий |
кабель делается из пучков, которые обмотаны
идентификационной полиэфирной нитью
