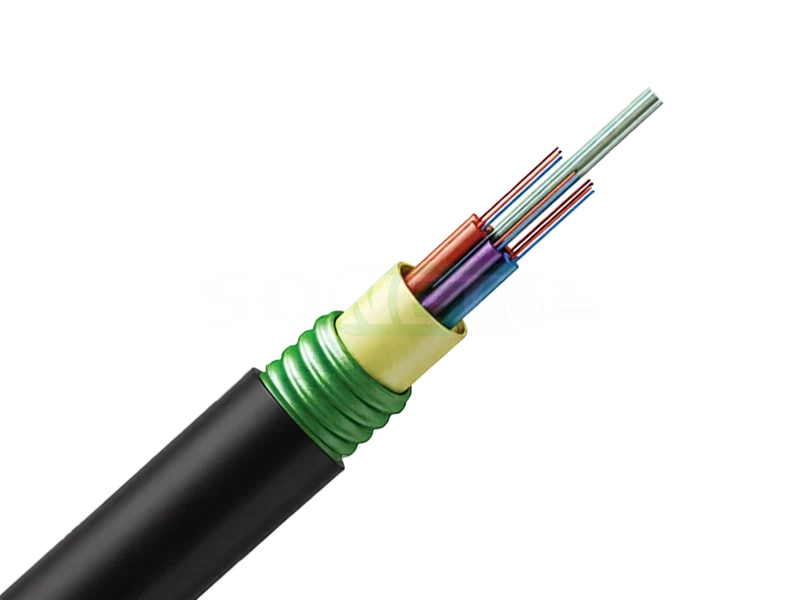

Волоконно оптический (В.О) кабель, для прокладки в канализацию, 4 волокна (жилы) серии ОКДН, растягивающее усилие кН-2,7, оболочка ПНД LS - HF, ОКДН-1*4А-2,7 LS-HF (2,7кН) (4 волокна)
Волоконно оптический (В.О) кабель, для прокладки в канализацию, 4 волокна (жилы) серии ОКДН, растягивающее усилие кН-2,7, оболочка ПНД LS - HF, ОКДН-1*4А-2,7 LS-HF (2,7кН) (4 волокна)
Волоконно-оптические кабели серии ОКДН предназначены для прокладки в кабельной канализации, трубах, коллекторах, а также для укладки непосредственно в грунт (при наличии дополнительной защиты). Конструкция кабеля обеспечивает высокую надёжность, защиту от влаги, грызунов и механических повреждений, что делает его оптимальным выбором для городских и магистральных сетей связи.
Особое внимание в конструкции уделено влагозащите, что критически важно для кабельной канализации с высоким уровнем влажности.
Конструкция кабелей ОКДН (диэлектрический) и ОКМН (с металлическим силовым элементом) разработана для обеспечения максимальной защиты и прочности:
1. Центральный силовой элемент (ЦСЭ)
* ОКДН: стеклопластиковый пруток (диэлектрический).
* ОКМН: стальной трос, изолированный полиэтиленом.
ЦСЭ обеспечивает прочность на растяжение и стабильность геометрии кабеля.
2. Оптический сердечник
Вокруг ЦСЭ скручены оптические модули с волокнами и кордели (заполнители). Свободное пространство внутри модулей заполнено гидрофобным (водоотталкивающим) заполнителем.
3. Влагозащита сердечника
ЦСЭ обмотан водоблокирующими нитями. Межмодульное пространство заполнено гидрофобным заполнителем либо поверх скрученных модулей наложена водоблокирующая лента. Это обеспечивает продольную герметизацию сердечника.
4. Бронепокров
На скрученный сердечник наложен бронепокров из стальной гофрированной ленты. Броня защищает кабель от грызунов и механических повреждений, в том числе от раздавливающих нагрузок.
5. Наружная оболочка
Поверх брони наложена оболочка из полиэтилена. Для кабелей с индексом «Н» (ОКДН, ОКМН) используется полиэтилен, не распространяющий горение, или материал, не выделяющий галогенов при горении (*LSZH*), что повышает пожарную безопасность.
> Примечание по серии ОКД: в кабелях этой марки под бронепокровом дополнительно может быть наложен периферийный силовой элемент из стеклонитей или использован ЦСЭ повышенной прочности для увеличения стойкости к растягивающим нагрузкам.
Преимущества
* Высокая влагозащищённость: двойная система гидрофобного заполнения и водоблокирующие нити/с ленты надёжно защищают волокна от проникновения влаги.
* Механическая прочность: стальная гофрированная броня обеспечивает устойчивость к раздавливающим нагрузкам и защищает от грызунов.
* Пожарная безопасность: исполнение оболочки у кабеля «ПНД LS - HF» позволяет использовать кабель в зданиях и сооружениях с повышенными требованиями к безопасности.
* Гибкость конфигурации: широкий диапазон количества волокон (до 96) позволяет подобрать оптимальное решение для любого проекта.
* Надёжность: конструкция обеспечивает стабильные характеристики передачи сигнала в течение всего срока службы.
| Ассортиментный ряд волоконно-оптического кабеля (ВОК) кабель для прокладки в канализацию, сечением (SM) 9/125 микрон, серия ОКДН-2,7, Отечественного производства, завода Еврокабель-1 | ||
|
4 волокна, ОКДН-1*4А-2,7 LS-HF (2,7кН) (4 волокна) |
8 волокон, ОКДН-2*4А-2,7 LS-HF (2,7кН) (8 волокон) | 12 волокон, ОКДН-3*4А-2,7 LS-HF (2,7кН) (12 волокон) |
| 16 волокон, ОКДН-4*4А-2,7 LS-HF (2,7кН) (16 волокон) | 24 волокон, ОКДН-3*8А-2,7 LS-HF (2,7кН) (24 волокна) | 32 волокон, ОКДН-4*8А-2,7 LS-HF (2,7кН) (32 волокна) |
| 48 волокон, ОКДН-8*6А-2,7 LS-HF (2,7кН) (48 волокон) | 64 волокна, ОКДН-8*8А-2,7 LS-HF (2,7кН) (64 волокна) | 96 волокон, ОКДН-8*12А-2,7 LS-HF (2,7кН) (96 волокон) |
| Количество волокон | Диаметр кабеля, мм | Масса 1 км кабеля, кг | ||||||
| С периферийным силовым элементом | Без периферийного силового элемента | С периферийным силовым элементом | Без периферийного силового элемента | |||||
| ОКД | ОКДН | ОКД | ОКДН | ОКД | ОКДН | ОКД | ОКДН | |
| от 2 до 32 | 10,8 | 11,4 | 10,8 | 11,4 | 100 | 100 | 115 | 140 |
| от 34 до 48 | 12,4 | 13,0 | 12,4 | 13,0 | 135 | 146 | 139 | 165 |
| от 50 до 96 | 13,9 | 14,5 | 13,9 | 14,5 | 178 | 190 | 177 | 208 |
| ОКМ | ОКМН | ОКМ | ОКМН | |||||
| от 2 до 32 | 10,8 | 11,4 | 115 | 140 | ||||
| от 34 до 48 | 12,4 | 13,0 | 140 | 158 | ||||
| от 50 до 96 | 13,9 | 14,5 | 184 | 202 | ||||
| ОКМ(1.5кН) | ОКМН(1.5кН) | ОКМ(1.5кН) | ОКМН(1.5кН) | |||||
| от 2 до 24 | 9,2 | 9,8 | 82 | 95 | ||||
| Параметр | Значение |
| Количество оптических волокон | от 4 до 96 |
| Тип волокна |
Одномодовое SM сечения, 9/125 мкм |
| Растягивающее усилие | 2,7 кН |
| Раздавливающие усилие | не менее 0,5 кН/см |
| Продольное проникновение воды | не более 3 м за 24 часа |
| Тип оболочки | ПНД LS - HF |
| Диапазон рабочих температур | от от – 40 °С до + 50 °С |
