Кабель в канализацию бронированный стальной лентой, 48 волокон сечения 9/125мкм, модульная конструкция, растягивающее усилие 2.7кН, КОС-ОКГ-48(6х8)G.652.D-Д 2.7кН
Кабель в канализацию бронированный стальной лентой, 48 волокон сечения 9/125мкм, модульная конструкция, растягивающее усилие 2.7кН, КОС-ОКГ-48(6х8)G.652.D-Д 2.7кН
Оптический кабель серии КОС-ОКГ предназначен для прокладки в кабельной канализации, трубах, блоках, а также для укладки непосредственно в грунт (всех категорий, кроме подверженных мерзлотным деформациям). Конструкция кабеля обеспечивает высокую надёжность и защиту от механических повреждений, влаги и грызунов, что делает его оптимальным решением для строительства магистральных и распределительных линий связи.
Кабель производится на заводе «Костромакабель», что гарантирует соответствие российским стандартам и высокое качество продукции.

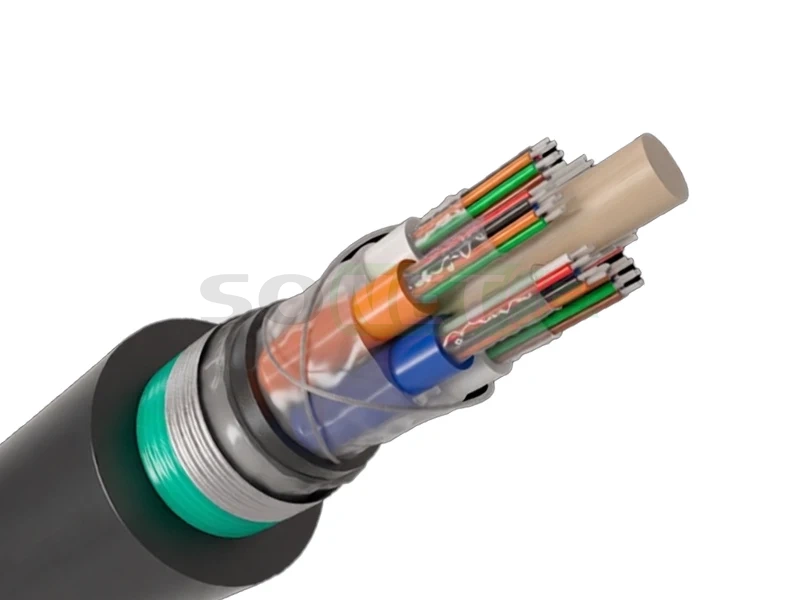

Конструкция кабеля
Конструкция кабеля КОС-ОКГ разработана для обеспечения максимальной защиты оптических волокон в условиях агрессивной среды канализационных систем:
1. Оптический сердечник: Имеет модульную конструкцию. В центре расположен силовой элемент — стеклопластиковый пруток (в полимерной оболочке или без неё). Вокруг него скручены оптические модули (ОМ) и, при необходимости, кордельные заполнители из полиэтиленового стержня.
2. Влагозащита сердечника: Всё свободное пространство внутри оптических модулей (внутримодульное) и между ними (межмодульное) заполнено гидрофобным заполнителем или другими водоблокирующими материалами по всей длине. Это обеспечивает надёжную защиту от продольного проникновения влаги.
3. Скрепляющая обмотка: Поверх сердечника наложена скрепляющая обмотка, которая фиксирует элементы конструкции.
4. Броня: В качестве брони используется стальная гофрированная лента. Она обеспечивает защиту от грызунов и высокую стойкость к раздавливающим нагрузкам.
5. Наружная оболочка: Поверх брони наложена наружная оболочка. Она может быть выполнена из полиэтилена (стандартное исполнение) или из безгалогенного компаунда, не распространяющего горение при групповой прокладке (для объектов с повышенными требованиями к пожарной безопасности).
Преимущества
* Высокая механическая прочность: стальная гофрированная броня обеспечивает устойчивость к раздавливающим нагрузкам и защищает от грызунов.
* Надёжная влагозащита: гидрофобное заполнение по всей длине сердечника предотвращает попадание влаги к волокнам.
* Пожарная безопасность: возможность изготовления оболочки из безгалогенного материала (HF) для групповой прокладки.
* Широкий диапазон температур: кабель сохраняет работоспособность в суровых климатических условиях России.
* Долговечность: срок службы составляет не менее 25 лет.
Области применения
* Прокладка в кабельной канализации, блоках и трубах.
* Укладка непосредственно в грунт (1–3 группы).
* Строительство магистральных и городских линий связи.
| Волоконно оптический кабель в канализацию, бронированный стальной гофрированной лентой, отечественного производства, растягивающие усилие 2.7кН, Одномодовый (9/125), производства Костромакабель, серия КОС-ОКГ | ||
| 8 волокон КОС-ОКГ-8хG.652.D-Т 2.7кН | 16 волокон КОС-ОКГ-16хG.652.D-Т 2.7кН | 8 волокон КОС-ОКГ-8(1х8)G.652.D-Д 2.7кН |
| 16 волокон КОС-ОКГ-16(2х8)G.652.D-Д 2.7кН | 24 волокна КОС-ОКГ-24(3х8)G.652.D-Д 2.7кН | 48 волокон КОС-ОКГ-48(6х8)G.652.D-Д 2.7кН |
| Наименование | Свойство |
| Количество волокон | 48 |
| Тип волокна | G.652.D |
| Тип укладки волокна в кабеле | Модульная трубка |
| Количество модулей | 6 |
| Центральный силовой элемент | Стеклопруток |
| Защита | Бронированный гофрированной стальной лентой |
| Внешняя Оболочка | PE |
| Цвет | Черный |
| Диаметр, мм | 10,0 ± 0,5 |
| Допустимое ударное воздействие с начальной энергией, Дж | 5 |
| Допустимая раздавливающая нагрузка (не менее), кН/см | 0,4 |
| Допустимая растягивающая нагрузка, кН | 2,7 |
| Минимальный радиус изгиба (не менее), наружных диаметров кабеля, мм | 20 |
| Рабочая температура, °C | - 40 + 60 |
| Температура монтажа, °C | - 30 + 50 |
| Температура транспортировки и хранения, °C | - 40 + 60 |
| Срок гарантии, лет, со дня отгрузки потребителю | 1 |
| Срок службы, лет | 25 |
| Упаковка | Барабан №10 |
| Масса нетто, кг | 0,087 |
| Высота упаковки, мм | 1044 |
| Ширина упаковки, мм | 646 |
| Масса упаковки, кг | 0,039 |
| Объем упаковки, м³ | 0,55 |
