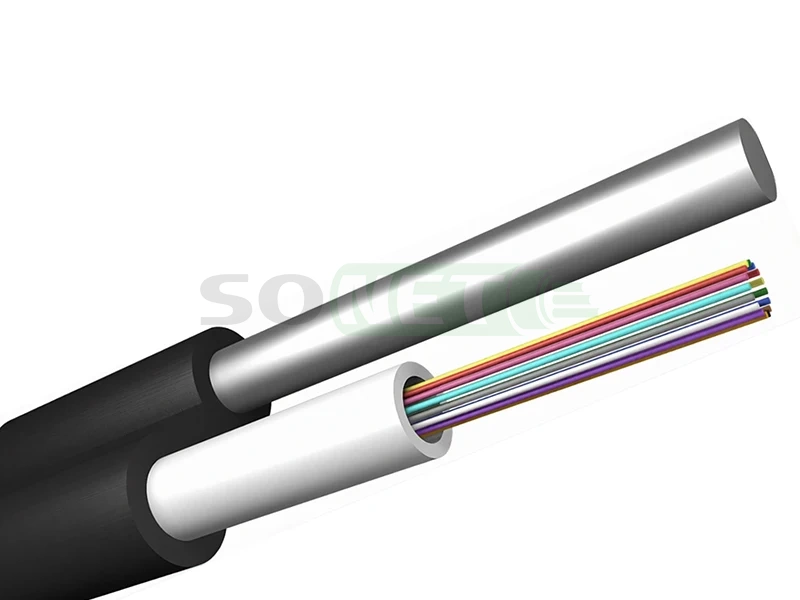

Волоконно-оптический кабель с тросом, 16 волокон, одномод сечение 9/125, растягивающее усилие 9кН, ИК/Т-Т-А16-9.0 (стальной трос 9кН, 16 волокон)
Волоконно-оптический кабель с тросом, 16 волокон, одномод сечение 9/125, растягивающее усилие 9кН, ИК/Т-Т-А16-9.0 (стальной трос 9кН, 16 волокон)
Волоконно-оптический кабель с тросом и одномодовыми волокнами стандарта 9/125 мкм предназначен для воздушной (подвесной) прокладки на опорах линий связи, электропередач, а также для организации линий между зданиями и сооружениями. В конструкции используется стальной трос в качестве периферийного силового элемента, что обеспечивает высокую прочность на растяжение и устойчивость к внешним механическим воздействиям.
Конструкция кабеля
1. Центральный оптический модуль (ЦОМ) — содержит оптические волокна.
2. Наружная оболочка — выполнена из полиэтилена, наложена поверх ЦОМ в виде восьмерки, что обеспечивает дополнительную прочность и удобство монтажа.
3. Периферийный силовой элемент — стальной трос, интегрированный в конструкцию для восприятия растягивающих нагрузок.
4. Оптические волокна — одномодовые, стандарт 9/125 мкм, обеспечивают передачу данных на большие расстояния с минимальными потерями.
Преимущества
- Высокая стойкость к растягивающим и раздавливающим нагрузкам.
- Широкий диапазон рабочих температур (от –60 °С до +70 °С) позволяет использовать кабель в различных климатических зонах России.
- Надёжная защита от влаги благодаря гидрофобному заполнителю.
- Универсальность: подходит для подвесной прокладки на опорах, между зданиями и сооружениями.
- Отечественное производство (завод «Интегра Кабель») гарантирует соответствие российским стандартам и доступность на рынке.
- Подвесная прокладка между зданиями, опорами ЛЭП, на территории промышленных объектов.
- Строительство магистральных и распределительных линий связи.
- Организация высокоскоростных каналов передачи данных в городских и сельских сетях.
- Применение в условиях сурового климата и сложных эксплуатационных нагрузок.
| Волоконно оптический кабель с тросом отечественного производства, растягивающие усилие 9кН, Одномодовый (9/125), производства Интегра Кабель, далее ИК/Т-Т-АХХ-9.0 | ||
| 4 волокна ИК/Т-Т-А4-9.0 (стальной трос 9кН, 4 волокна) | 8 волокон ИК/Т-Т-А8-9.0 (стальной трос 9кН, 8 волокон) | 16 волокон ИК/Т-Т-А16-9.0 (стальной трос 9кН, 16 волокон) |
| Наименование | Свойство |
| Количество оптических волокон в кабеле | До 24 |
| Максимально допустимая растягивающая нагрузка кабеля | 2.0 - 3.0 кН |
| Разрывная нагрузка кабеля | от 3.6 кН |
| Максимально допустимая монтажная нагрузка | от 1.7 кН |
| Габаритные размеры | от 4.8*9.4 мм |
| Минимальный радиус изгиба | 15 диаметров кабеля |
| Масса кабеля | от 42.1 кг/км |
| Устойчивость к раздавливающей нагрузке | 0.3 кН/см |
| Стойкость к удару | 5 Дж |
| Эксплуатация кабеля допустима при температуре |
от - 60°С до 70°С |
| Монтаж кабеля допустим при температуре | от - 30°С до 50°С |
