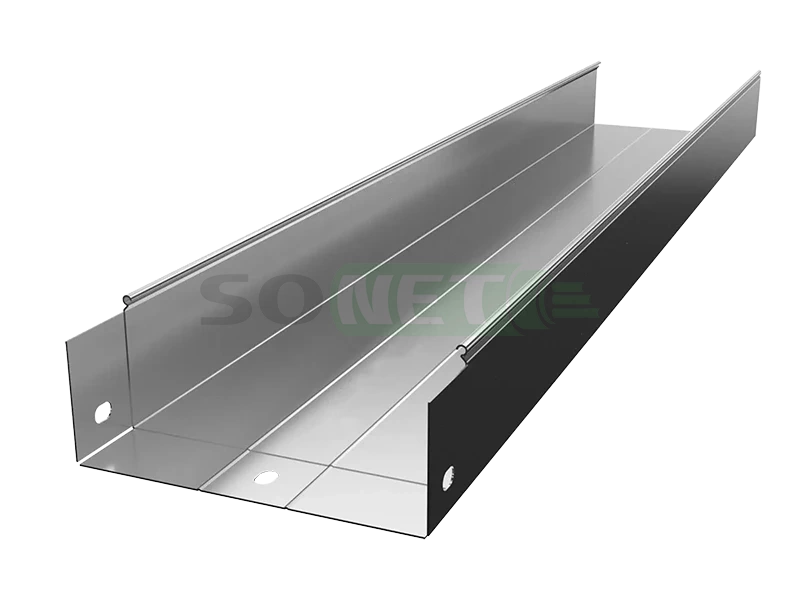

Лоток неперфорированный 200х80х0,7 (замковый)
Лоток неперфорированный 200х80х0,7 (замковый)
Неперфорированный лоток для внутренней прокладки, от отечественного производителя Эвантер, серии LNZХХХ.ХХ. спроектирован как решение для размещения силовых, волоконно-оптических и силовых кабелей на открытых плоскостях и в отапливаемых помещениях по любым плоскостям с разным температурным диапазоном. Серия перфорированного лотка включает в себя: горизонтальные углы, т-отводы, спуски, подъёмы, ответвители, перегородки, переходы с одного сечения на другое, соединительные элементы и заземление. Монтажные секции и аксессуары неперфорированного лотка соединяются между содой типом папа-мама, это обеспечивает быструю фиксацию и понижает временные затраты на объекте. Для удобства монтажа верхняя кромка на бортах лотка выполнена в виде трубчатой формы, что понижает травмоопасность и обеспечивает плотную фиксацию монтажной крышки на секции лотка. По основанию лотка проложены ребра жёсткости, которые повышают жёсткость лотка и делают неизменным его внешний вид по всему сроку службы.
Типы креплений:
- Настенное крепление
- Потолочное крепление
- Напольное крепление
- Крепление на наклонной поверхности
- Крепление на сетчатые ограждения (Высота ячейки: 50, 100, 150, 200мм)
- Крепление к профнастилу
- Крепление для металлических конструкций (толщина опорной поверхности от 5 до 25 мм)
- Приварное крепление к швеллеру
- Крепления к столбам и ограждениям

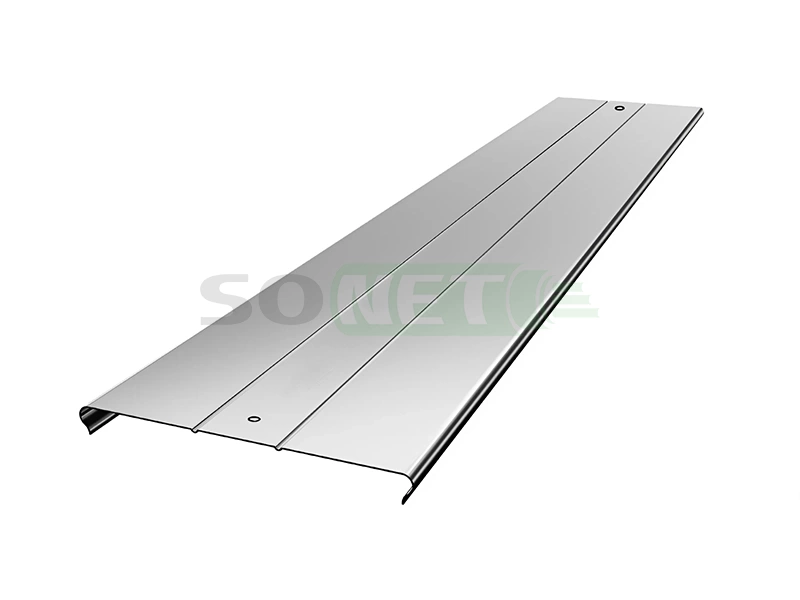

Основным преимуществом неперфорированных металлических лотков является удобство монтажа в нестандартных помещениях (под непрямыми углами, на разных уровнях), так как в ассортименте лотка обширное количество модификации аксессуаров к нему. При внешнем построении кабельной трассы, на неперфорированный кабельный лоток сверху монтируют угловую крышку, для защиты кабельной трассы от воздействия атмосферных осадков, пыли, попаданий твердых предметов, случайного проникновения человека, птиц, животных.
Ассортиментный ряд неперфорированного лотка Эвантер серии LPZХХ.ХХ.Х.Х. |
||||||||
Борт 50мм | Борт 80мм |
Борт 100мм |
||||||
Толщина 0.7 мм | 50х50мм | 100х50мм | 150х50мм | 100х80мм | 150х80мм | 100х100мм | 150х100мм | |
200х50мм | 300х50мм | 400х50мм | 200х80мм | 300х80мм | 200х100мм | 300х100мм | ||
Толщина 1.0 мм | 500х50мм | 600х50мм | 400х80мм | 500х80мм | 400х100мм | 500х100мм | ||
600х80мм | 600х100мм | |||||||
Борт 150мм |
Борт 200мм | |||||||
Толщина 1.0 мм | 150х150мм | 200х150мм | 300х150мм | 200х200мм | 300х200мм | 400х200мм |
|
|
400х150мм | 500х150мм | 600х150мм | 500х200мм | 600х200мм |
|
|

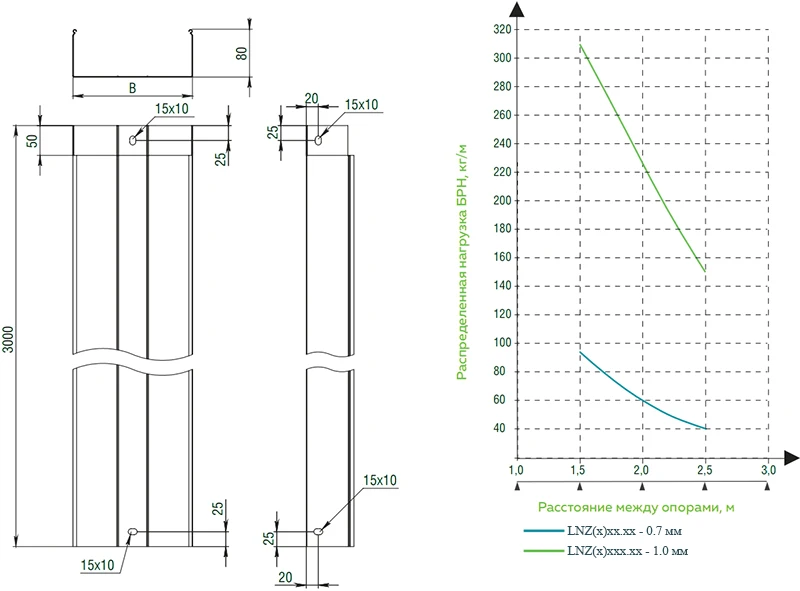

Нагрузка БРН при растоянии между опорами, кг/м |
|||
Толщина металла, мм | 1,0 м | 1,5 м | 2,0 м |
0.7 | 95 | 60 | 40 |
Материал изготовления: Холоднокатаная малоуглеродистая рулонная сталь марки 08ПС (ГОСТ 14918-80), толщиной от 0.55 до 1.5 мм. оцинкованная по методу Сендзимира.
Срок службы: 20 лет.
-
Нержавеющая сталь AISI304
-
Порошковая окраска
-
Горячее цинкование
-
Секция длинна 2000мм
-
Секция длинна 2500мм
-
Секция длинна 6000мм
-
Толщина стали лотка варианты: 0.55мм, 0.7мм, 0.8мм, 1.0мм, 1.2мм, 1.5мм
Характеристика |
Ширина, мм (B) |
Высота, мм (A) |
Длинна мм | Вес, 1 м, (кг) | Объём м3 |
Свойство | 200 | 80 | 3000 | 2,04 | 0,048 |
