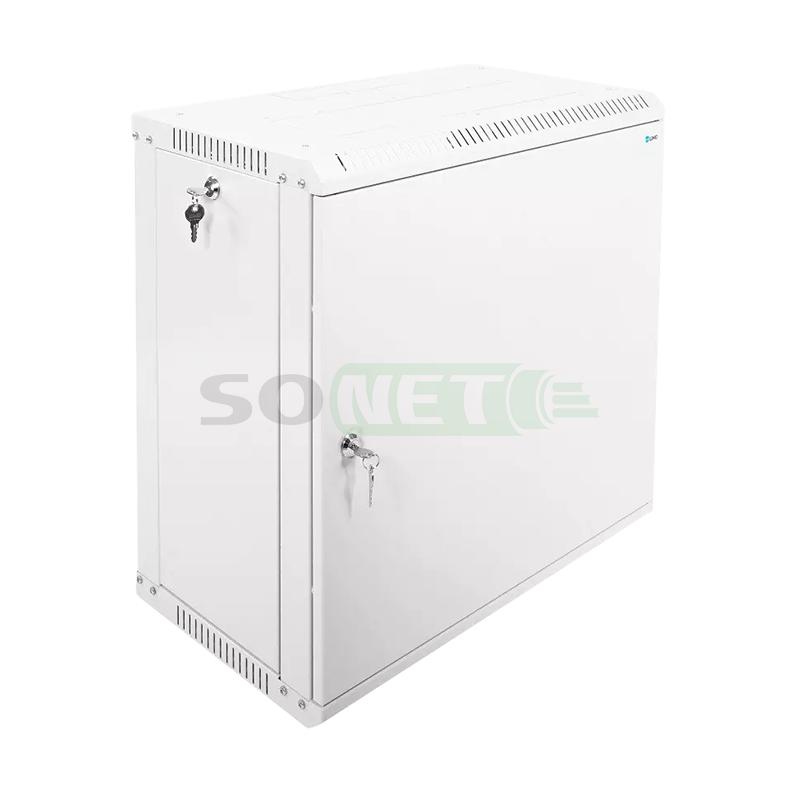

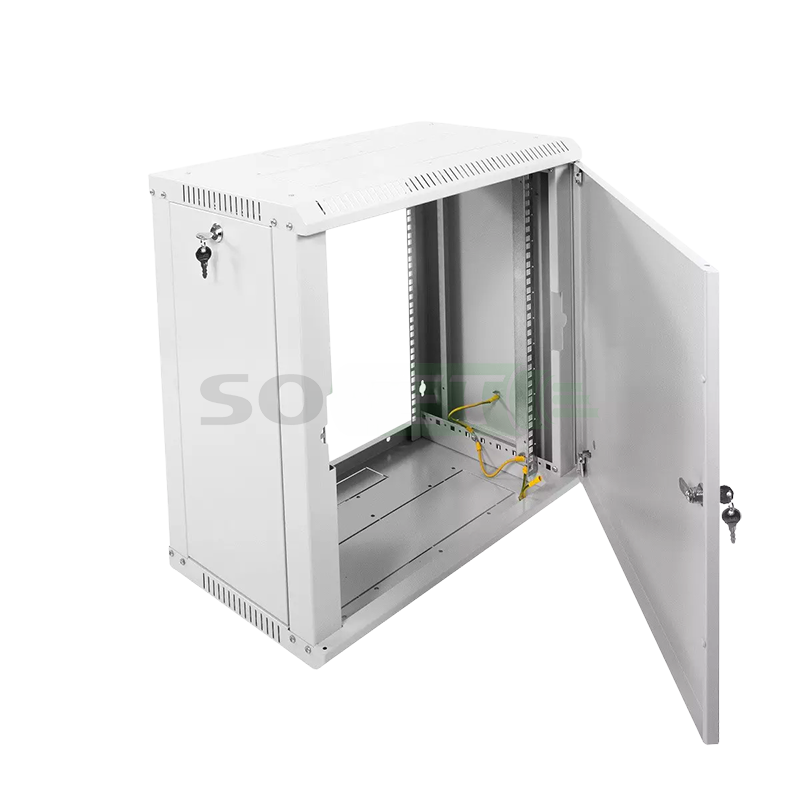

Шкаф настенный 19 телекоммуникационный разборный 12U (600x350) дверь металл
Шкаф настенный 19 телекоммуникационный разборный 12U (600x350) дверь металл
Представляем вашему вниманию настенные разборные телекоммуникационные шкафы 19" серии ШРН-ЭКОНОМ от Белорусского производителя ЦМО. Эти шкафы идеально подходят для размещения как активного, так и пассивного телекоммуникационного оборудования, соответствуя требованиям международного стандарта IEC 60 297.
Ключевые характеристики:
· Климатическое исполнение: О4.2 по ГОСТ 15150, с рабочими температурами от 1 до 45 °С и относительной влажностью до 80 % при 20 °С.
· Компактная упаковка: Шкафы поставляются в компактной упаковке, что позволяет существенно сократить затраты на транспортировку и хранение.
· Разборная конструкция: Шкаф состоит из крыши, дна, двух передних направляющих, двери и двух съёмных боковых стенок с точечными замками, что обеспечивает легкость сборки и установки.
· Нагрузка: Распределённая статическая нагрузка составляет от 65 до 85 кг в зависимости от глубины шкафа.
· Выбор дверей: В комплект входят как металлическая дверь, так и дверь со стеклом, с возможностью установки как с правой, так и с левой стороны.

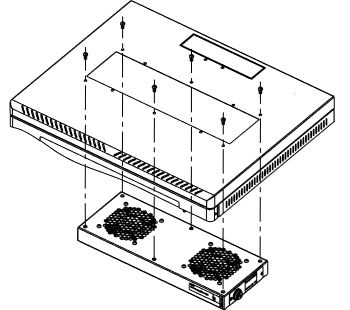

· Дополнительные возможности: Возможна установка двух дополнительных юнитовых направляющих ШРН-ВН-Х, а также вентиляторных модулей типа R-FAN в основание или крышу шкафа.

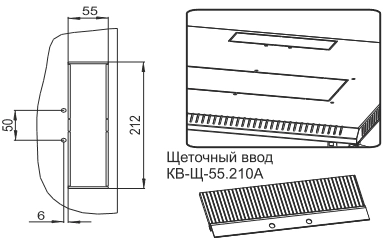

· Кабельные вводы: В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм для установки щёточных вводов КВ-Щ-55.210А.
· Монтаж оборудования: Для крепления оборудования используется комплект монтажный КМ-2-25.
Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.
Выбирая шкафы серии ШРН-ЭКОНОМ, вы получаете надежное и функциональное решение для организации телекоммуникационной инфраструктуры. Обеспечьте безопасность и эффективность вашего оборудования с продукцией от ЦМО!
|
№ |
Наименование | Описание |
| 1 |
Материал изготовления |
Листовая сталь, толщина 1.2 мм |
| 2 | Дверь шкафа |
Замок почтового типа |
| 3 |
1-на пара 19 дюймовых направляющих |
Возможность регулировка по глубине |
| 4 |
Вентиляция шкафа |
С лицевой стороны шкафа, в верхней части перфорация, по бокам конструктива в верхней и нижней части шкафа сделаны отверстия для естественной циркуляции воздуха (пассивное охлаждение). В шкафу предусмотрены места в нижней и верхней части шкафа для установки активных модулей охлаждения. |
|
5 |
Кабельный ввод |
В шкафу предусмотрены места в нижней и верхней части шкафа сдвинутые к задней стенки для завода кабеля в шкаф. |
| 6 |
Высота (U) Юниты |
12 |
| 7 |
Распределительная нагрузка, кг |
85 |
| 8 | Степень защиты шкафа | IP20 |
|
9 |
Рабочий диапазон использования | От + 1℃ до +45℃ и относительной влажности окружающего воздуха не более 80% при +25℃ |
| 10 |
Цвет шкафа |
Светло, серый (Ral7035) |
|
№ |

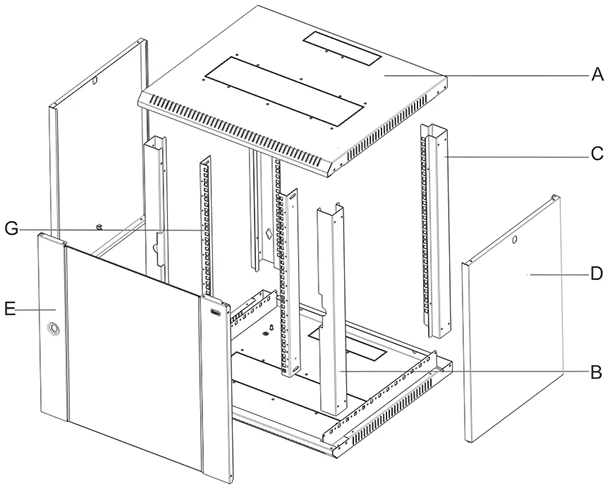

Наименование |
Количество, шт |
Изображение | |
 |
||||
| A | Крыша-дно | 2 | ||
| B |
Швеллер передний |
2 | ||
| C |
Комплект заземления |
1 | ||
| D |
Боковая стенка |
2 | ||
| E | Дверь | 1 | ||
| G |
Вертикальная направляющая |
2 | ||
|
Перечень крепежа, входящий в комплект сборки шкафа ЦМО серии ШРН-Э |
|||||
| Изображение | Наименование |
Количество, шт |
Изображение | Наименование | Количество, шт |
|
Винт резьбоформирующий М5х10, штук | 30 |
|
Петля левая, штук | 1 |
|
Винт М6х12, штук | 4 |
|
Петля правая, штук | 1 |
|
Гайка с фиксатором, штук | 4 |
|
Точечный замок, штук | 3 |
|
Демпфер, штук | 10 |
|
Комплект заземления, штук | 1 |
| Габаритные размеры и свойства монтажного настенного шкафа: ШРН-Э-12.350.1 | ||
|
Габариты изделия в сборе, (ВхШхГ) - 608х600х350 мм |
|
|
| Габаритная глубина общая - 350 мм | ||
| Монтажная глубина максимальная - 300 мм | ||
| Вес шкафа, нетто - 16,2 кг | ||
| Габаритные размеры упаковки | ||
|
Размер упаковки: Габариты(ВхШхГ) - 720х570х130 мм 2) Вес - 16,7 кг 3) Объём - 0.053м³ |
||
Пример сборки шкаф настенный 19 телекоммуникационный разборный 12U (600x350) дверь металл (ШРН-Э-12.350.1)

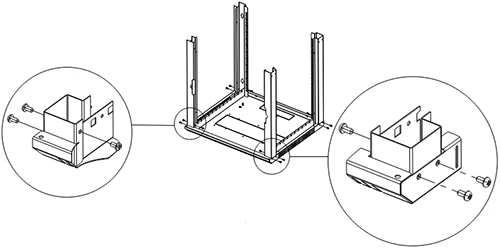

Шаг 1:
Фиксируем в крыше/дне шкафа, передние и задние швеллера, подгоняя отверстие к отверстию монтируем резьбоформирующие винты М5х10

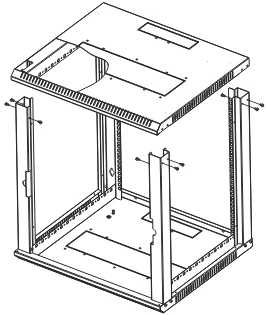

Шаг 2:
Аналогично первому шагу монтируем крышу/дно шкафа, подгоняя отверстие к отверстию монтируем резьбоформирующие винты М5х10.
Шаг 3:

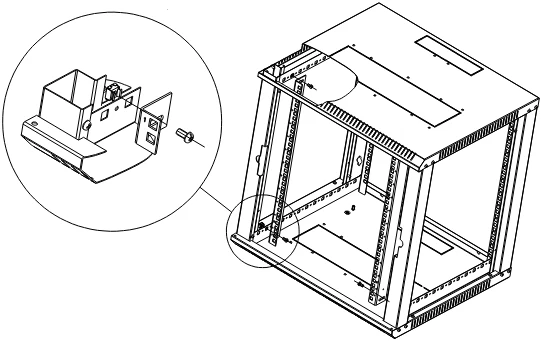

Установка 19 дюймовых направляющих на необходимую глубину и их последующая фиксация винтами М6х12 и гайки с фиксатором.
Шаг 4:

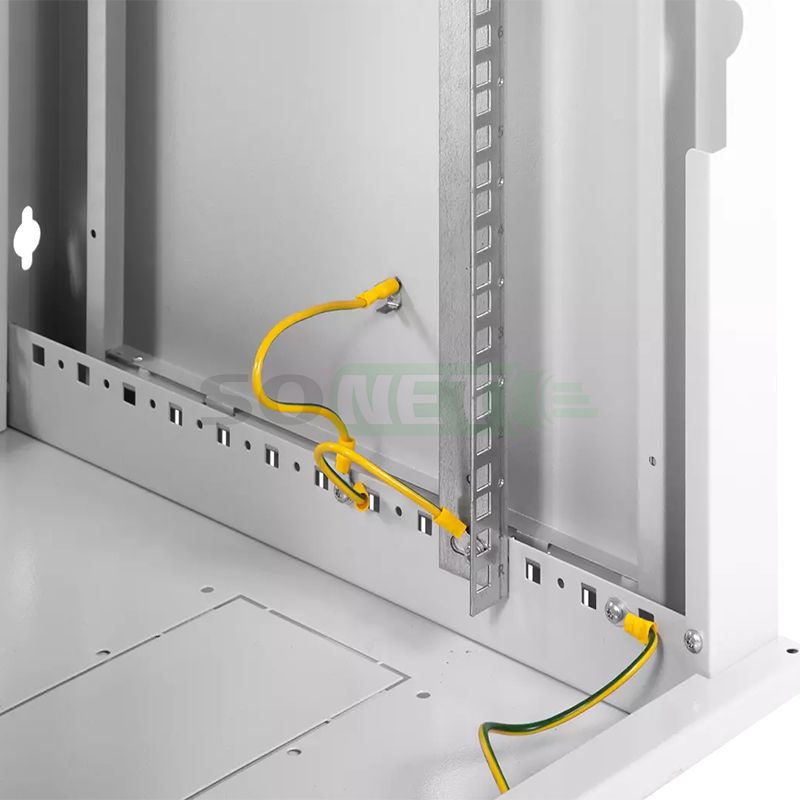

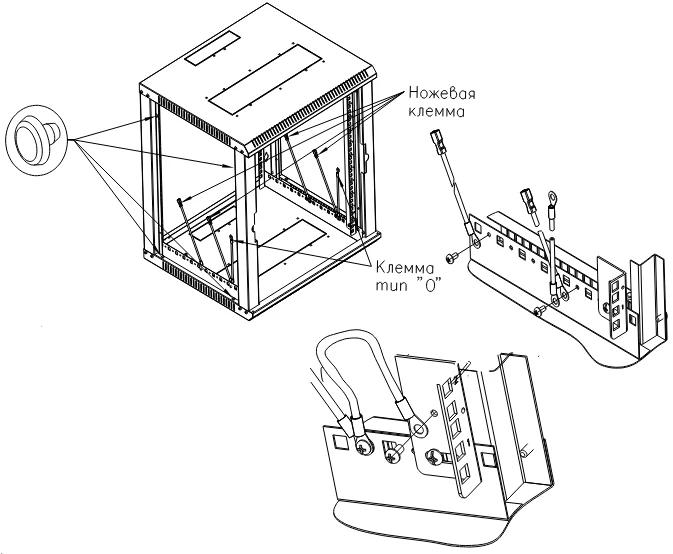

Заземление в шкафу, у каждой части шкафа есть ножевая клемма заземления. Для заземления двери и боковых стенок используйте провод: ножевая клемма - клемма тип «О». Для заземления вертикальных направляющих используйте провод: клемма тип «О» - клемма тип «О». Крепление проводов заземления производится при помощи резьбоформирующих винтов M5x10 к уголкам в крыша-дно. Провода заземления боковых стенок крепятся в средней части шкафа. Провода заземления вертикальных направляющих в ближайших отверстиях от направляющей. Двери совместно с одним из проводов заземления вертикальных направляющих в зависимости от направления открывания двери. Закрепите вторые концы проводов заземления вертикальных направляющих на сами направляющие при помощи резьбоформирующих винтов M5x10. Установите демпфера под боковые стенки, в верхние отверстия переднего и заднего швеллера. А так же в отверстия крыша-дно , которая будет являться нижней частью шкафа.

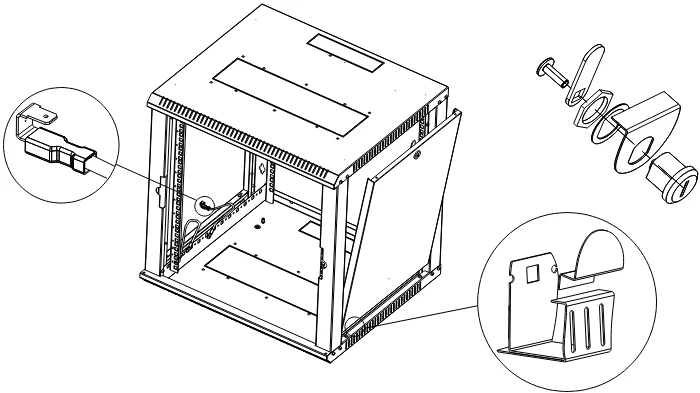

Шаг 5:

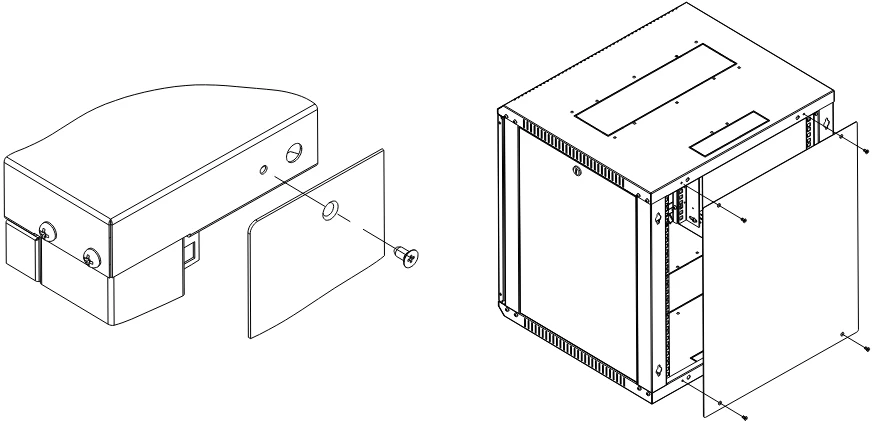

Монтаж точечных замков в боковые стенки. Фиксация проводов заземления внутри шкафа на клеммы боковых стенок.

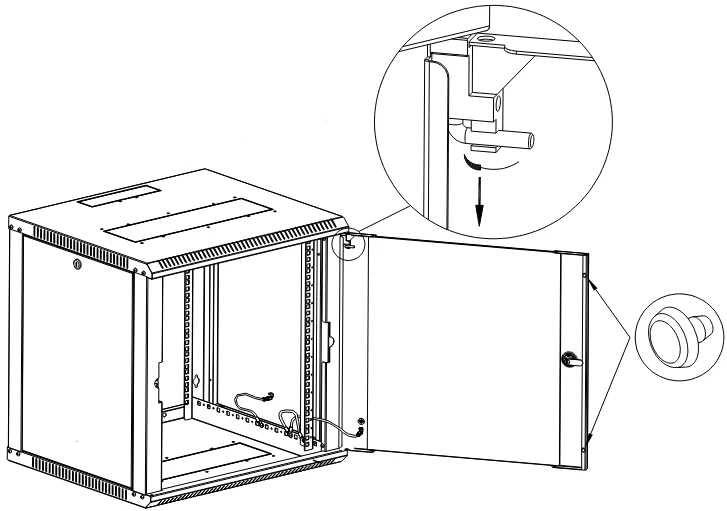

Шаг 6:
Установка петель с необходимой стороны (согласно стороне открытия двери) монтаж точечного замка в дверь шкафа и подключения провода заземления к дверце шкафа.

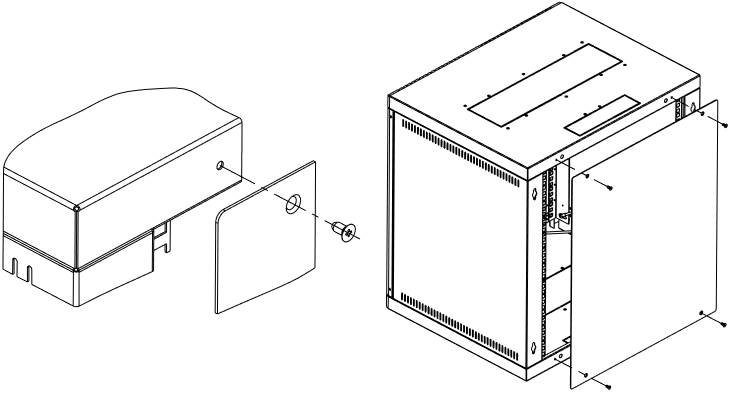

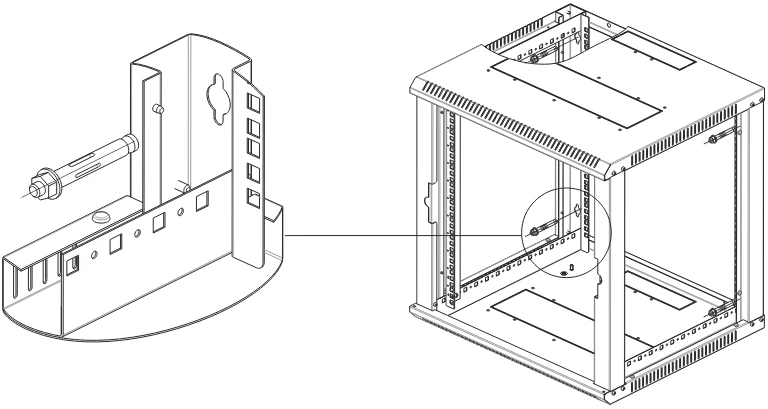

Предусмотрено крепление шкафа к стене, через специальные отверстия в задней стенке. Рекомендуется крепить шкаф к стенке анкерными болтами (Болты в комплект поставки не входят)
