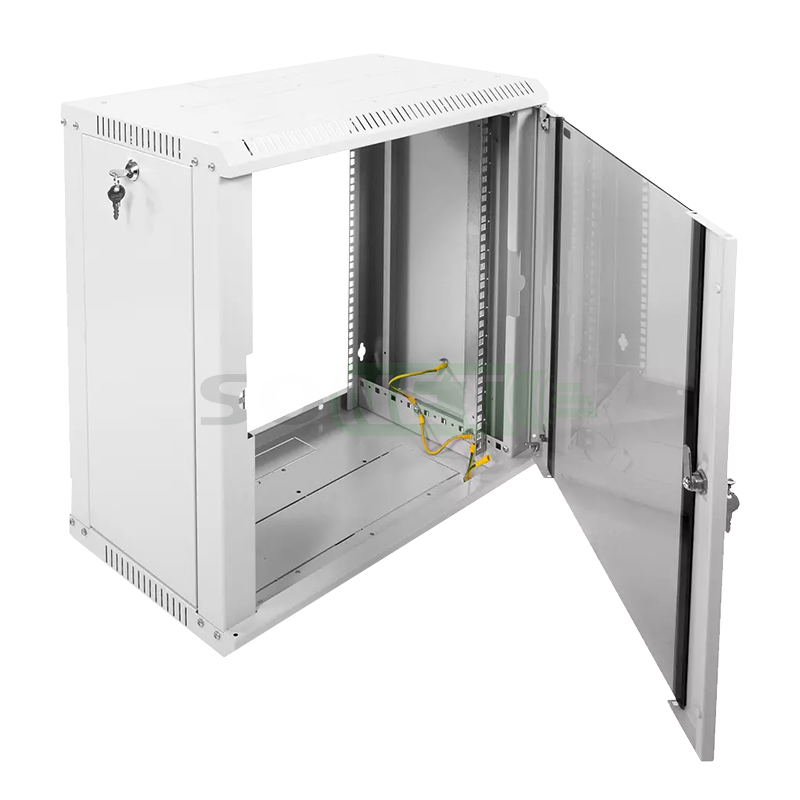

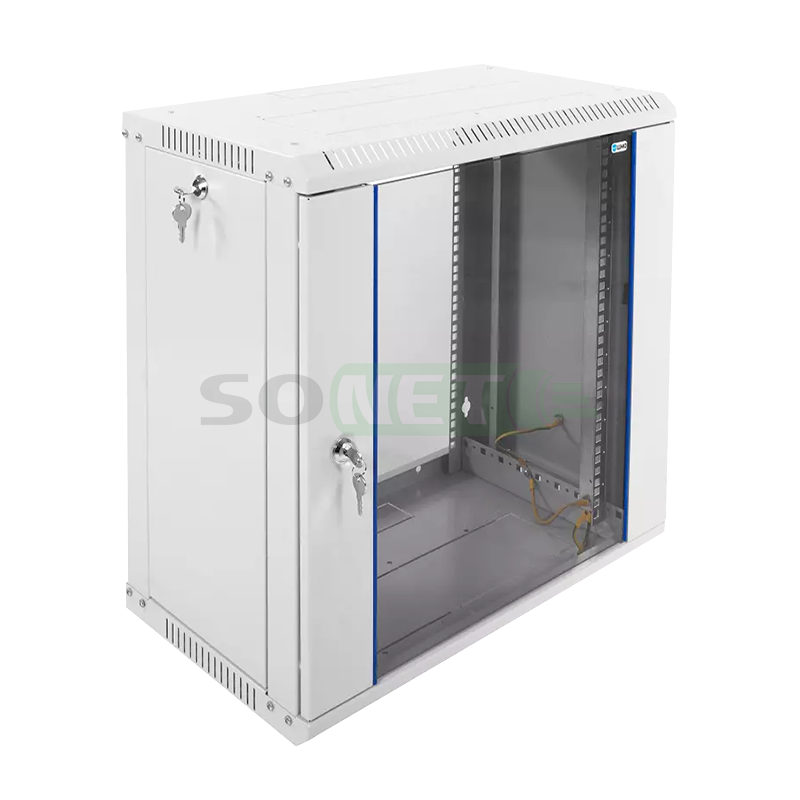

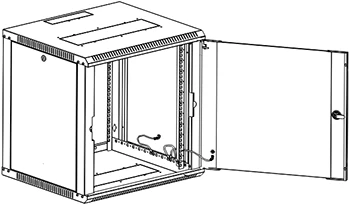

Шкаф настенный 19 телекоммуникационный разборный 12U (600x350) дверь стекло

Представляем вашему вниманию настенные разборные телекоммуникационные шкафы 19" серии ШРН-ЭКОНОМ от Белорусского производителя ЦМО. Эти шкафы идеально подходят для размещения как активного, так и пассивного телекоммуникационного оборудования, соответствуя требованиям международного стандарта IEC 60 297.

Ключевые характеристики:

·  Климатическое исполнение: О4.2 по ГОСТ 15150, с рабочими температурами от 1 до 45 °С и относительной влажностью до 80 % при 20 °С.

·  Компактная упаковка: Шкафы поставляются в компактной упаковке, что позволяет существенно сократить затраты на транспортировку и хранение.

·  Разборная конструкция: Шкаф состоит из крыши, дна, двух передних направляющих, двери и двух съёмных боковых стенок с точечными замками, что обеспечивает легкость сборки и установки.

·  Нагрузка: Распределённая статическая нагрузка составляет от 65 до 85 кг в зависимости от глубины шкафа.

·  Выбор дверей: В комплект входят как металлическая дверь, так и дверь со стеклом, с возможностью установки как с правой, так и с левой стороны.

·  Дополнительные возможности: Возможна установка двух дополнительных юнитовых направляющих ШРН-ВН-Х, а также вентиляторных модулей типа R-FAN в основание или крышу шкафа.

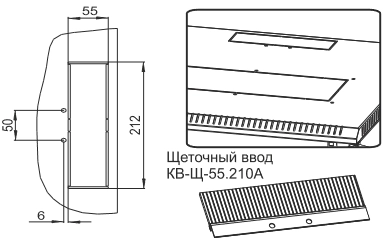

·  Кабельные вводы: В крыше и дне предусмотрены два кабельных ввода размером 55 × 210 мм для установки щёточных вводов КВ-Щ-55.210А.

·  Монтаж оборудования: Для крепления оборудования используется комплект монтажный КМ-2-25.

Производитель оставляет за собой право вносить изменения в конструкцию изделия без ухудшения его функциональных характеристик.

Выбирая шкафы серии ШРН-ЭКОНОМ, вы получаете надежное и функциональное решение для организации телекоммуникационной инфраструктуры. Обеспечьте безопасность и эффективность вашего оборудования с продукцией от ЦМО!

  Модельный ряд 19" настенных разборных шкафов ЦМО, серии ШРН-Э
6U 6x35 Стекло
6U 6x35 Металл
6U 6x52 Стекло
6U 6x52 Металл
6U 6x65 Стекло
6U 6x65 Металл
9U 6x35 Стекло
9U 6x35 Металл
9U 6x52 Стекло
9U 6x52 Металл
9U 6x65 Стекло
9U 6x65 Металл
12U 6x35 Стекло
12U 6x35 Металл
12U 6x52 Стекло
12U 6x52 Металл
12U 6x65 Стекло
12U 6x65 Металл
15U 6x35 Стекло
15U 6x35 Металл
15U 6x52 Стекло
15U 6x52 Металл
15U 6x65 Стекло
15U 6x65 Металл
18U 6x35 Стекло
18U 6x35 Металл
18U 6x52 Стекло
18U 6x52 Металл
18U 6x65 Стекло
18U 6x65 Металл

Характеристики
 №
  Наименование   Описание
 1   Материал изготовления
  Листовая сталь, толщина 1.2 мм
 2   Дверь шкафа   Замок почтового типа
 3   1-на пара 19 дюймовых направляющих
  Возможность регулировка по глубине
 4   Вентиляция шкафа
  С лицевой стороны шкафа, в верхней части перфорация, по бокам конструктива в верхней и нижней части шкафа сделаны отверстия для естественной циркуляции воздуха (пассивное охлаждение). В шкафу предусмотрены места в нижней и верхней части шкафа для установки активных модулей охлаждения.
 5
  Кабельный ввод
  В шкафу предусмотрены места в нижней и верхней части шкафа сдвинутые к задней стенки для завода кабеля в шкаф.
 6   Высота (U) Юниты
  12
 7   Распределительная нагрузка, кг
  85
 8   Степень защиты шкафа   IP20
 9
  Рабочий диапазон использования  От + 1℃ до +45℃ и относительной влажности окружающего воздуха не более 80% при +25℃
 10   Цвет шкафа
 Светло, серый (Ral7035)

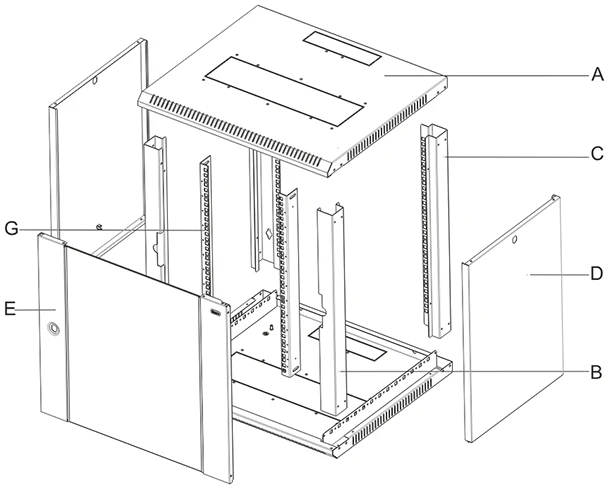

Комплектация
Телекоммуникационные шкафы серии ШРН-Э-12.350, поставляются в разобранном виде и имеют разборный 19 дюймовый настенный конструктив.
  №
   Наименование    Количество, шт

 A   Крыша-дно  2
 B   Швеллер передний
 2
 C  Комплект заземления
 1
 D  Боковая стенка
 2
 E  Дверь  1
 G  Вертикальная направляющая
 2

Внимание! Полное затягивание винтовых соединений производиться только после полной сборки шкафа!

 Перечень крепежа, входящий в комплект сборки шкафа ЦМО серии ШРН
 Изображение  Наименование  Количество, шт
 Изображение  Наименование  Количество, шт
    Винт резьбоформирующий М5х10, штук   30     Петля левая, штук   1
    Винт М6х12, штук   4     Петля правая, штук   1
    Гайка с фиксатором, штук   4     Точечный замок, штук   3
    Демпфер, штук   10     Комплект заземления, штук   1
Габариты и вес
Габаритные размеры и свойства монтажного настенного шкафа: ШРН-Э-12.350
 Габариты изделия в сборе, (ВхШхГ) - 608х600х350 мм


Габаритная глубина общая - 350 мм
Монтажная глубина максимальная - 300 мм
Вес шкафа, нетто - 16,2 кг
Габаритные размеры упаковки
 Размер упаковки:
Габариты(ВхШхГ)  - 720х570х130 мм
2) Вес - 16,7 кг
3) Объём - 0.053м³

Покрытие - краска полимерно порошковая, шагрень, с предварительным фосфатированием. Цвет: RAL 7035
Совместимость
  Посадочные размеры, для установки съёмных модулей и кабельных вводов, в крыше и основании шкафа.

Совместимость:

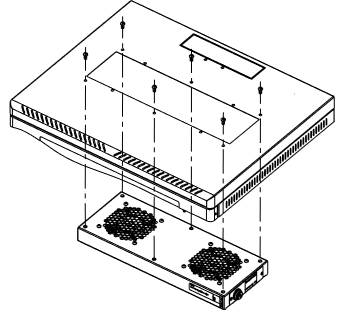

- Модули охлаждения питание (220В):

  Модуль вентиляторный, 2 вентилятора с терморегулятором

  Модуль вентиляторный, 2 вентилятора, колодка

  Модуль вентиляторный, 3 вентилятора с терморегулятором

  Модуль вентиляторный, 3 вентилятора, колодка

- Модули охлаждения питание (36-48В):

  Модуль вентиляторный, 36V-48V, 2 вентилятора с терморегулятором, колодка
  Модуль вентиляторный, 36V-48V, 3 вентилятора с терморегулятором, колодка


Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером
Модуль вентиляторный 19" 1U, 3 вентилятора, регул. глубина 200-310 мм с контроллером температуры
  Комплект щеточного ввода в шкаф, универсальный

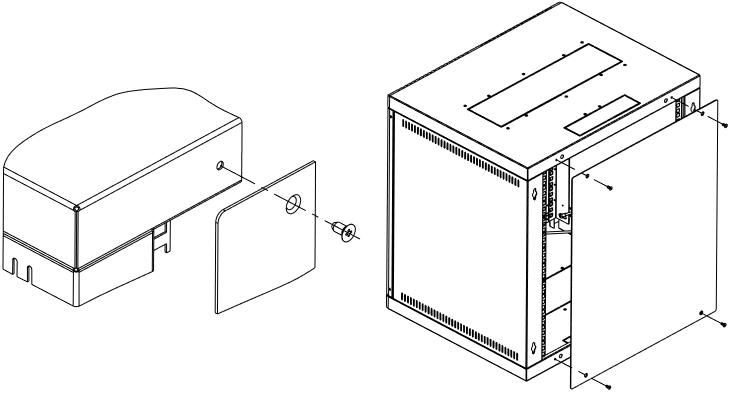

Установка задней стенки шкафа. Установите заднюю стенку
и зафиксируйте при помощи четырех резьбоформирующих
винтов (опция, в базовую комплектацию не входит!)
Стенка задняя к шкафу ШРН, ШРН-Э и ШРН-М 6U в комплекте с крепежом
Установите гайки с фиксаторами на внутреннюю часть вертикальных направляющих. Зафиксируте панель винтами М6.

Комплект проводов заземления для шкафа ШРН, универсальный
Полка 19" 2U быстросъёмная для клавиатуры , Г=200мм до 30кг
Полка 19" 2U перфорир. консольная Г=200мм до 15кг

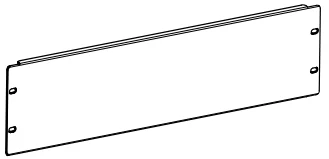

Заглушка 19" 1U (RedGen, ЦМО)
Заглушка 19" 2U (RedGen, ЦМО)
Заглушка 19" 3U (RedGen, ЦМО)
Заглушка 19" 4U (RedGen, ЦМО)
Заглушка 19" 5U (RedGen, ЦМО)

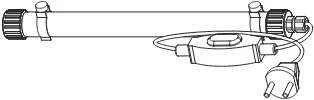

Панель осветительная светодиодная
Блок розеток 220В/10А, 19", 1U, 9 розеток, 2К+З, шнур 2м, без выключателя
Блок розеток 220В, 10", 1U, 3 розетки, 2К+З, гнездо под шнур
Корпус приборный КП-АВ, 19" горизонтальная DIN- рейка с крышкой на 20 мест
Схема сборки

Пример сборки шкаф настенный 19 телекоммуникационный разборный 12U (600x350) дверь стекло (ШРН-Э-12.350)

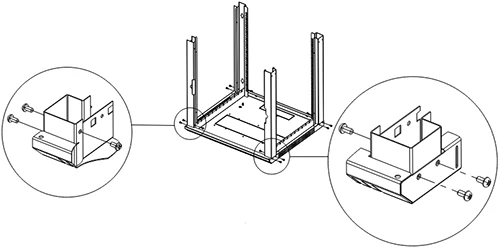

Шаг 1:
Фиксируем в крыше/дне шкафа, передние и задние швеллера, подгоняя отверстие к отверстию монтируем резьбоформирующие винты М5х10

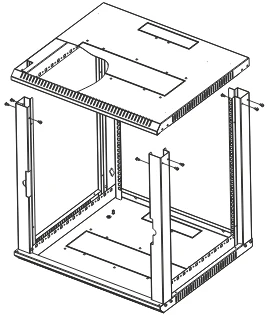

Шаг 2:
Аналогично первому шагу монтируем крышу/дно шкафа, подгоняя отверстие к отверстию монтируем резьбоформирующие винты М5х10.

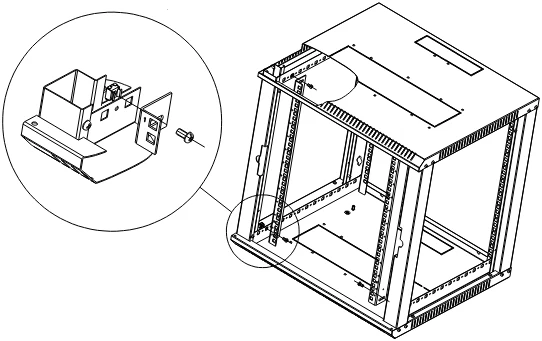

Шаг 3:
Установка 19 дюймовых направляющих на необходимую глубину и их последующая фиксация винтами М6х12 и гайки с фиксатором.


Шаг 4:

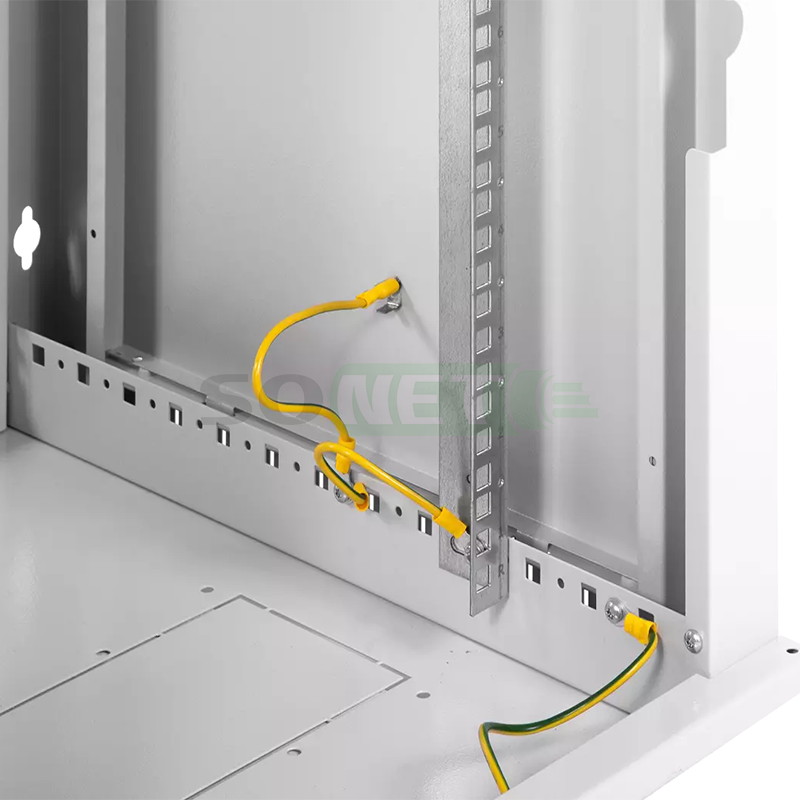

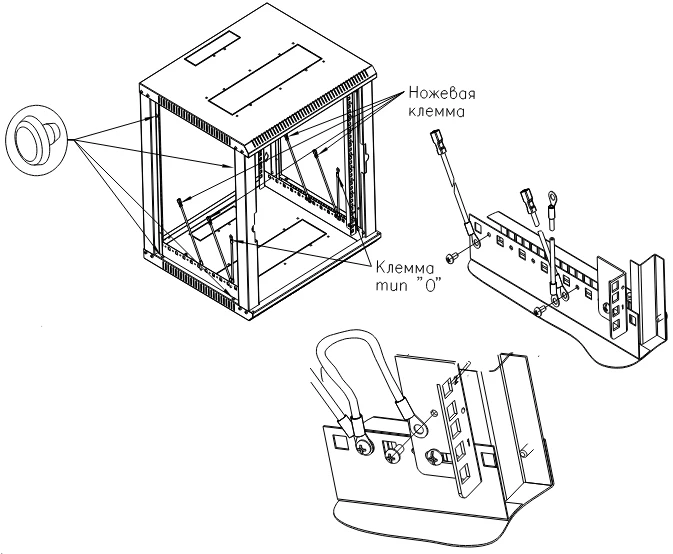

Заземление в шкафу, у каждой части шкафа есть ножевая клемма заземления. Для заземления двери и боковых стенок используйте провод: ножевая клемма - клемма тип «О». Для заземления вертикальных направляющих используйте провод: клемма тип «О» - клемма тип «О». Крепление проводов заземления производится при помощи резьбоформирующих винтов M5x10 к уголкам в крыша-дно. Провода заземления боковых стенок крепятся в средней части шкафа. Провода заземления вертикальных направляющих в ближайших отверстиях от направляющей. Двери совместно с одним из проводов заземления вертикальных направляющих в зависимости от направления открывания двери. Закрепите вторые концы проводов заземления вертикальных направляющих на сами направляющие при помощи резьбоформирующих винтов M5x10. Установите демпфера под боковые стенки, в верхние отверстия переднего и заднего швеллера. А так же в отверстия крыша-дно , которая будет являться нижней частью шкафа.

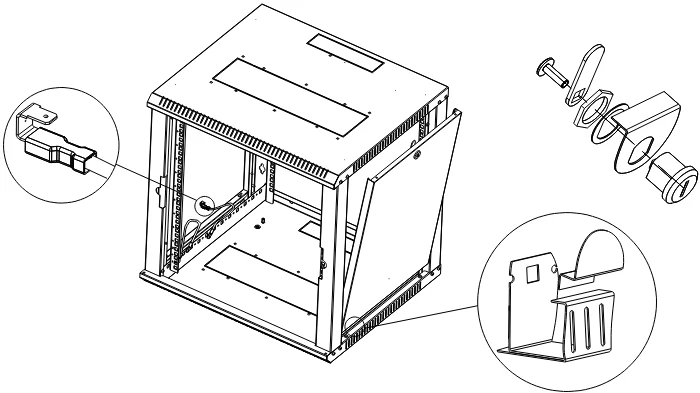

 Шаг 5:
Монтаж точечных замков в боковые стенки. Фиксация проводов заземления внутри шкафа на клеммы боковых стенок.

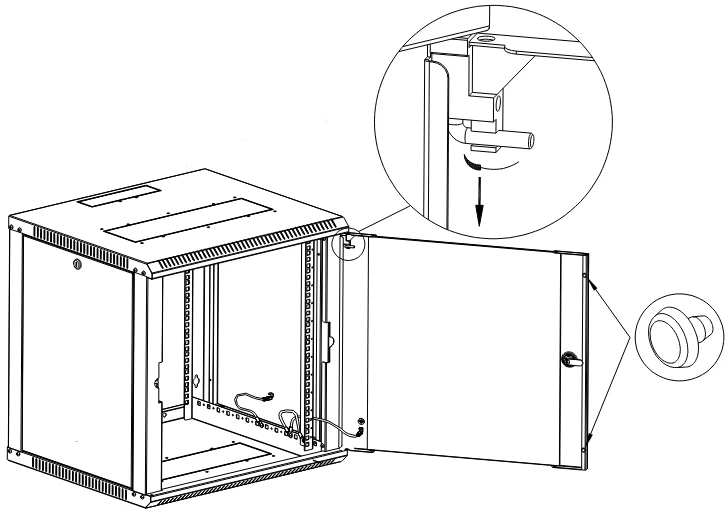

Шаг 6:
Установка петель с необходимой стороны (согласно стороне открытия двери) монтаж точечного замка в дверь шкафа и подключения провода заземления к дверце шкафа.

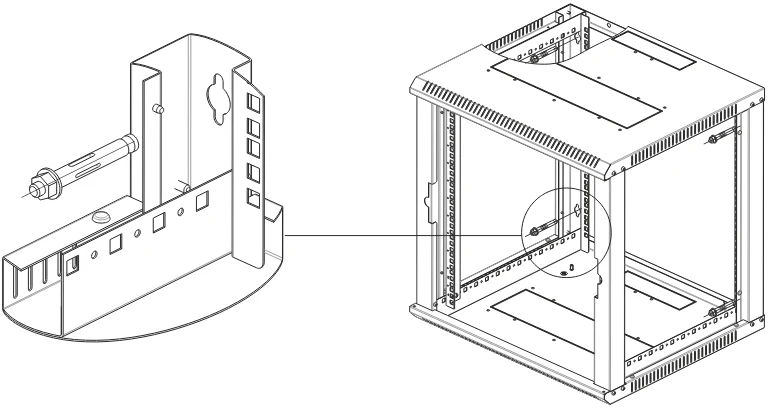

Монтаж шкафа к стене.
Предусмотрено крепление шкафа к стене, через специальные отверстия в задней стенке. Рекомендуется крепить шкаф к стенке анкерными болтами (Болты в комплект поставки не входят)

Опционально

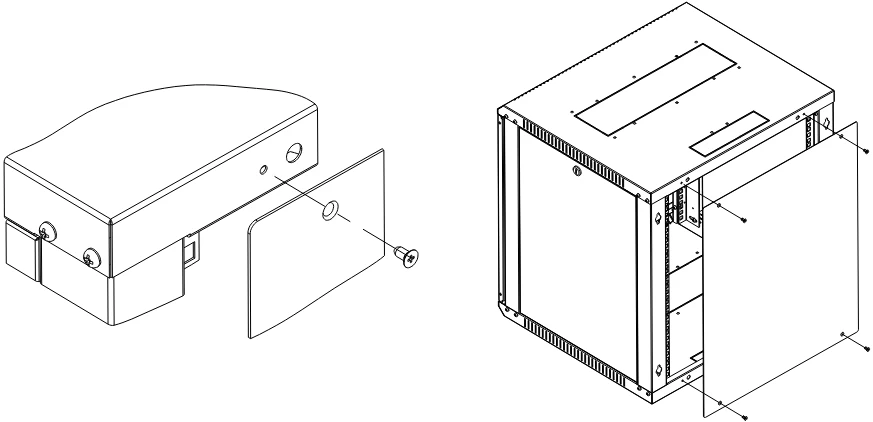

Установка задней стенки шкафа.
Установите заднюю стенку и зафиксируйте при помощи четырех резьбоформирующих винтов (ОПЦИЯ стенка приобретается отдельно)
